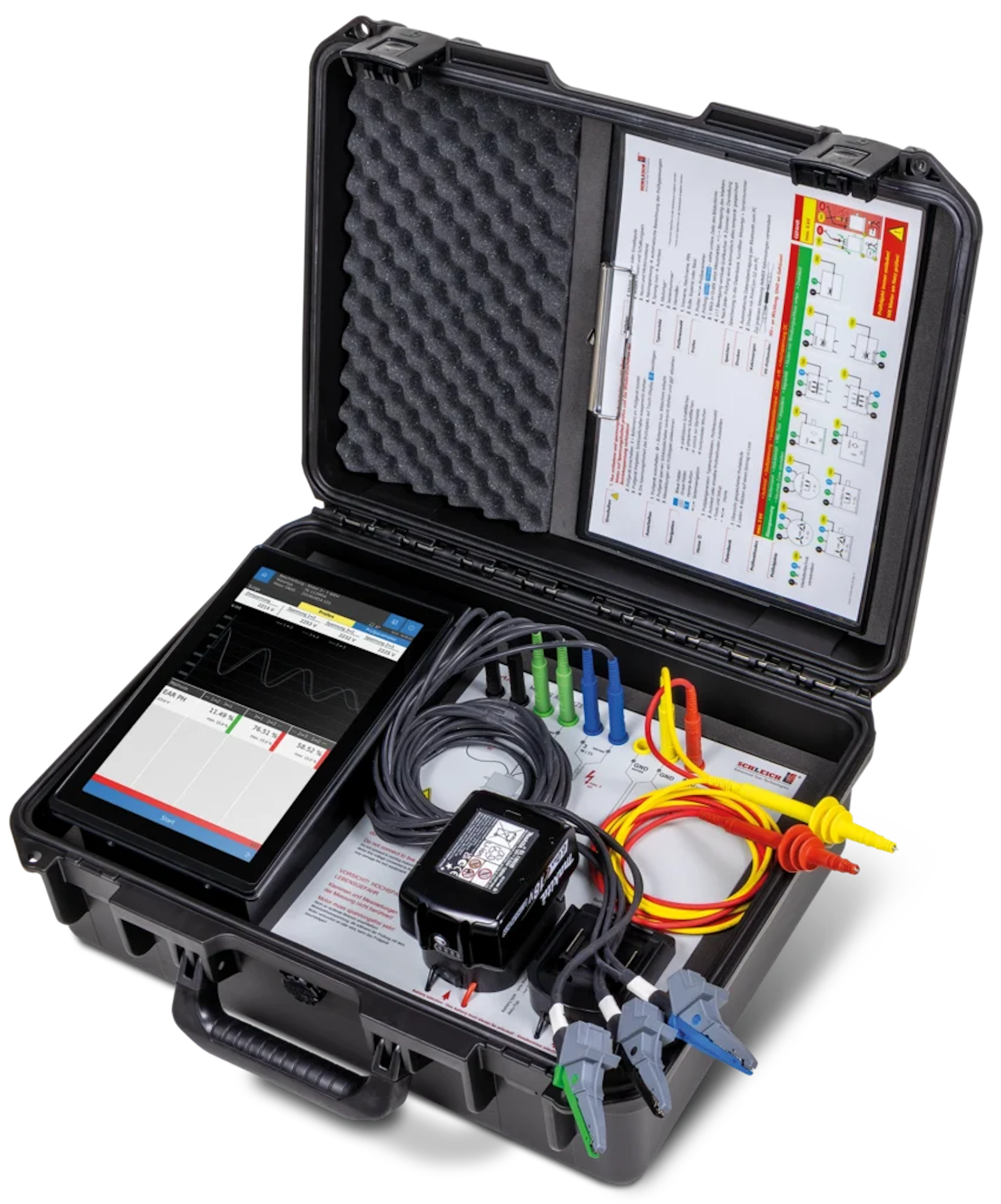

MotorAnalyzer3 – Mobiles ALL-IN-ONE-Prüfgerät für Reparatur & Wartung
Der MotorAnalyzer3 ist das einzigartige, mobile ALL-IN-ONE-Prüfgerät für Elektromaschinenbau, Motorenreparatur, Instandhaltung und Wartung. Mit 17 integrierten Prüfmethoden und automatischer Prüfmethodenumschaltung liefert er eine vollständige Zustandsanalyse von Elektromotoren in wenigen Minuten. Von Widerstand und Isolation bis Hoch- und Stoßspannung.

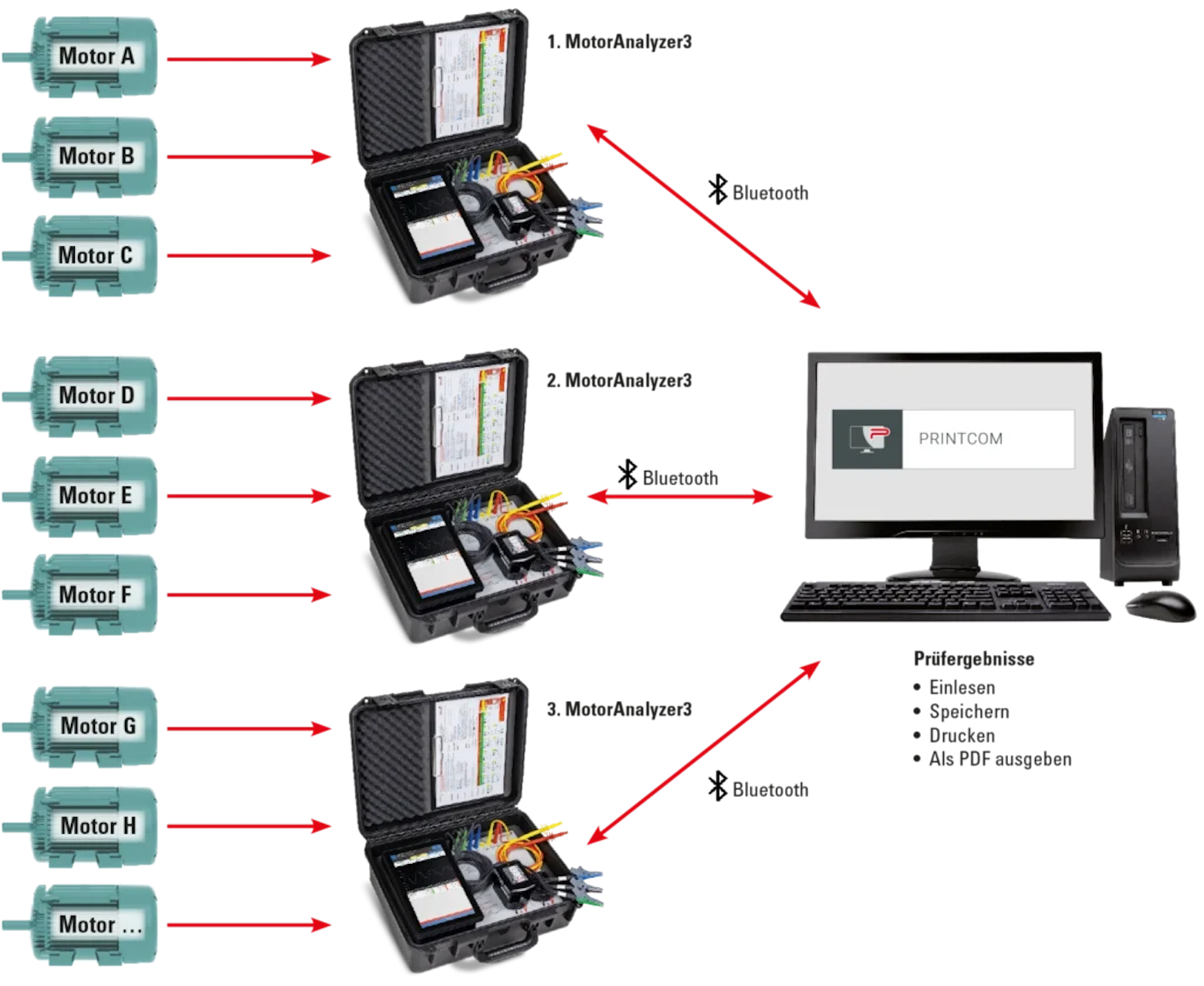

Dank Akkubetrieb ist er ideal für den mobilen Einsatz vor Ort und in der Werkstatt. Prüfergebnisse werden gespeichert und per Bluetooth an die Software PrintCom übertragen, die daraus professionelle Prüfprotokolle erstellt.
Prüfmethoden
- Widerstand, Induktivität, Impedanz, Kapazität
- Isolationswiderstand, Polarisationsindex (PI), DAR
- Hochspannung DC
- Stoßspannung (EAR-Methode) und Stoßspannung Peak-to-Peak (Auswertung patentiert)
- Ohmmeter/Durchgangsprüfung (auch an dreiphasigen Wicklungen), Megaohmmeter
- Kurzschlussläuferprüfung (RIC-Test), DC-Rotor-Test
- Windungsschlussortung und Stabbruchortung (mit Induktionsprüfsonde)
- Neutrale-Zone-Einstellung
- Drehfeldprüfung am E-Motor und am Stator
- Schutzleiterwiderstand nach DIN VDE 0701-0702
Bedienung des Gerätes

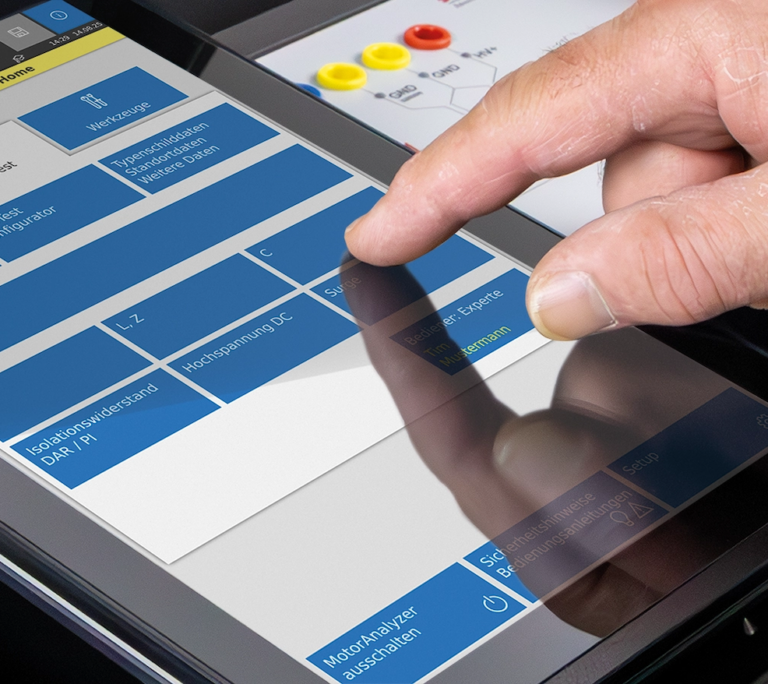

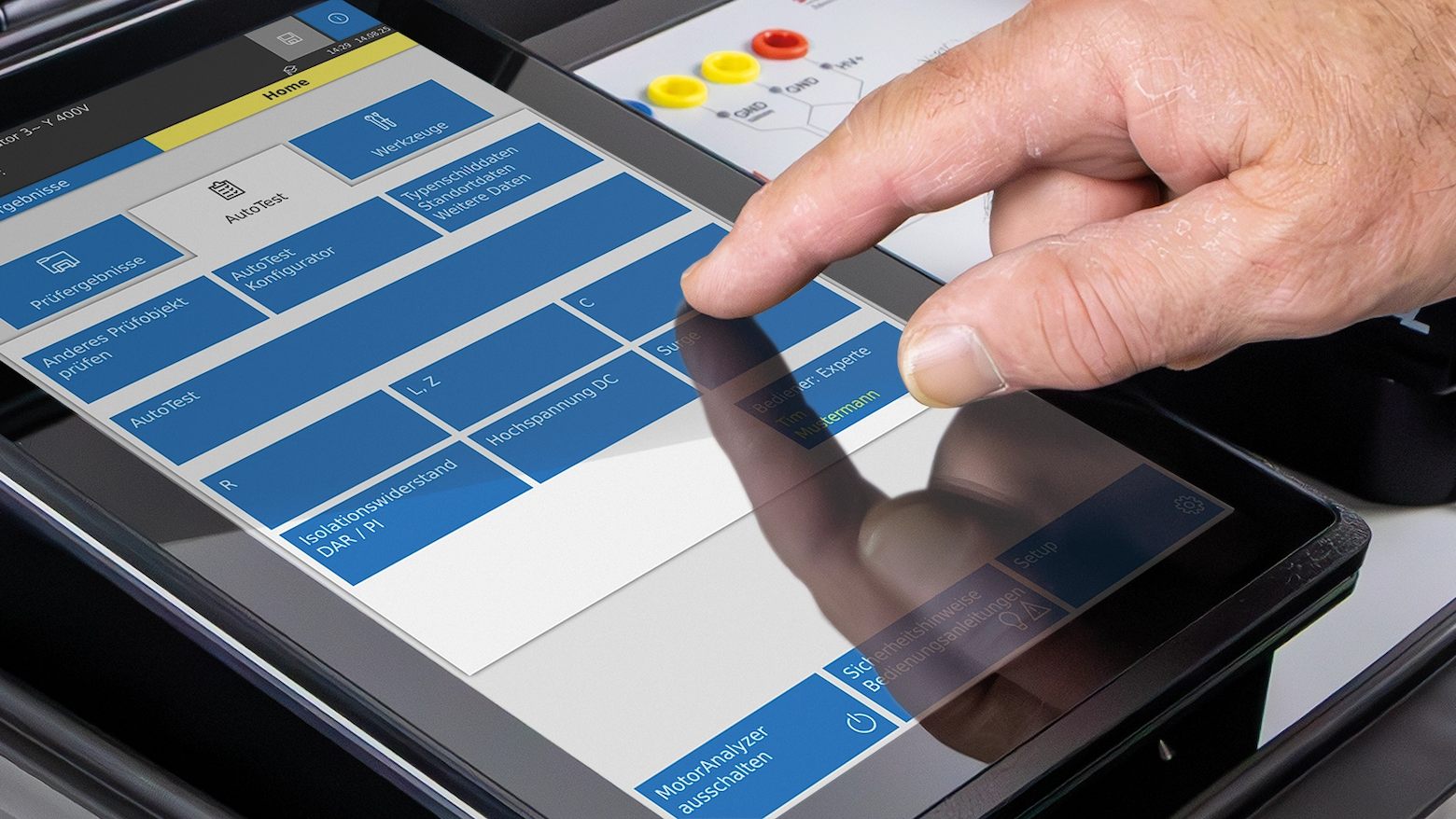

Die Bedienung des MotorAnalyzer3 über den Touchscreen ist genauso intuitiv und einfach wie bei einem Smartphone oder Tablet. Man tippt, wischt nach rechts oder links und scrollt hoch und herunter.
Das Navigationszentrum ist das zentrale Auswahlmenü. Über den Home-Button gelangt man aus allen Prüfungen und Funktionen schnell und einfach hierhin zurück.
Es ist in zwei Gruppen von Prüfungen/Funktionen aufgeteilt:
- AutoTest
- Werkzeuge
Auswahl zwischen Basis- oder Expertenwissen
Je nachdem, ob der Bediener über Basis- oder Expertenwissen verfügt, werden ihm einige oder alle Prüfparameter angezeigt. Dadurch wird das Arbeiten mit dem MotorAnalyzer3 auch für weniger geübte Personen noch einfacher.
Um diese Funktion nutzen zu können, müssen Benutzer mit eigenen Passwörtern und den entsprechenden Wissensstufen in der Benutzerverwaltung des MotorAnalyzer3 angelegt werden.

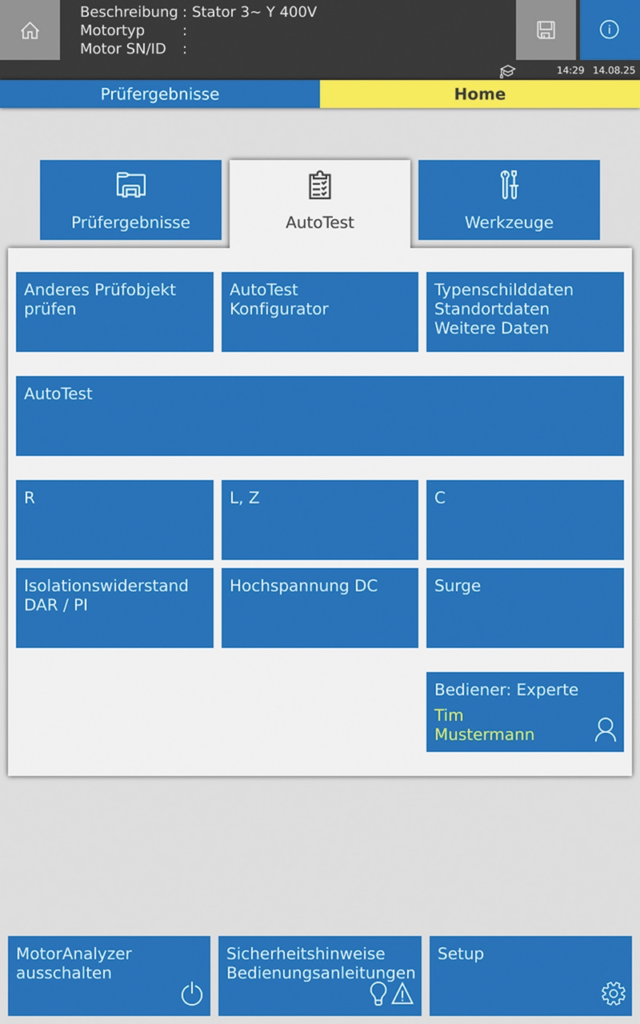

AutoTest
- Vollautomatische Prüfung
- Manuelle Teilprüfungen auf Basis der vollautomatischen Prüfung

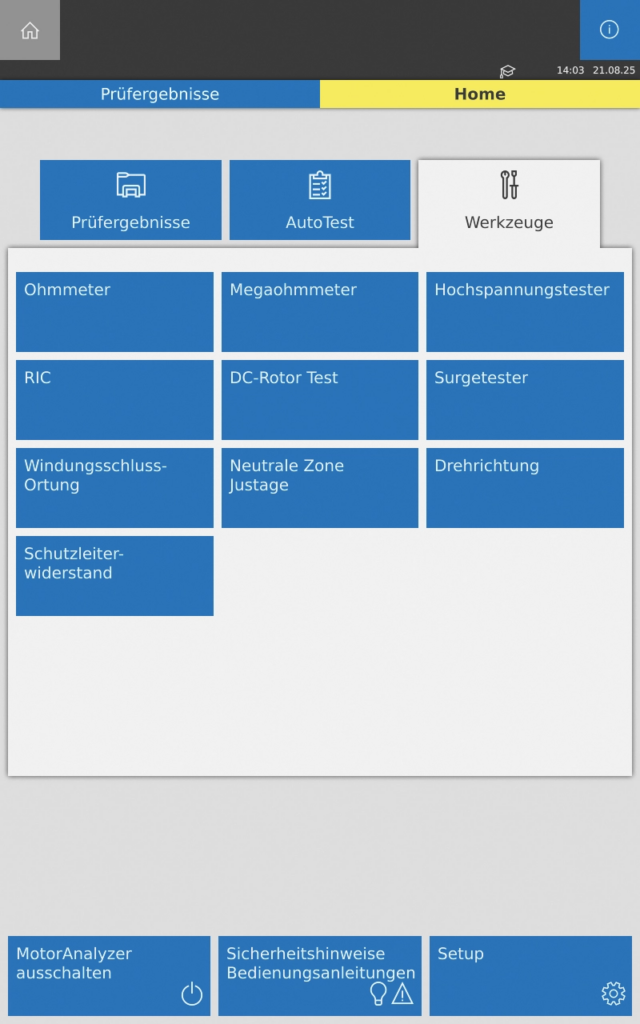

Werkzeuge
Diese nützlichen Mess- und Einstellwerkzeuge erleichtern typische Arbeiten, die täglich bei der Reparatur von Elektromotoren und Wickelgütern anfallen.
Bei den Werkzeugen geht es nicht um die Dokumentation im Prüfprotokoll. Vielmehr geht es darum, Fehler zu erkennen bzw. zu finden oder sich zu vergewissern, dass die Arbeitsschritte korrekt ausgeführt wurden.

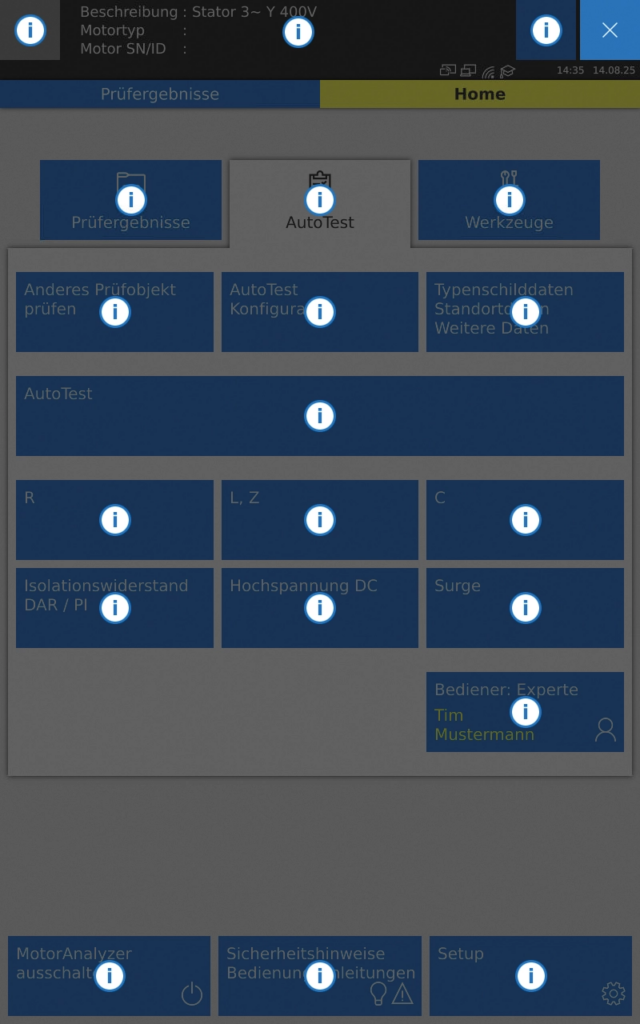

Sie haben Fragen zur Bedienung?
Dann tippen Sie einfach auf das i-Symbol, welches sich auf jeder Seite oben rechts befindet. Und schon zeigt der MotorAnalyzer3 über den verschiedenen Symbolen, Grafiken, Tabellen und Funktionen i-Symbole an. Durch Tippen auf ein i-Symbol erhalten sie die exakt passende Erklärung. Ohne lange in einer Bedienungsanleitung suchen zu müssen.
Funktion der AutoTests

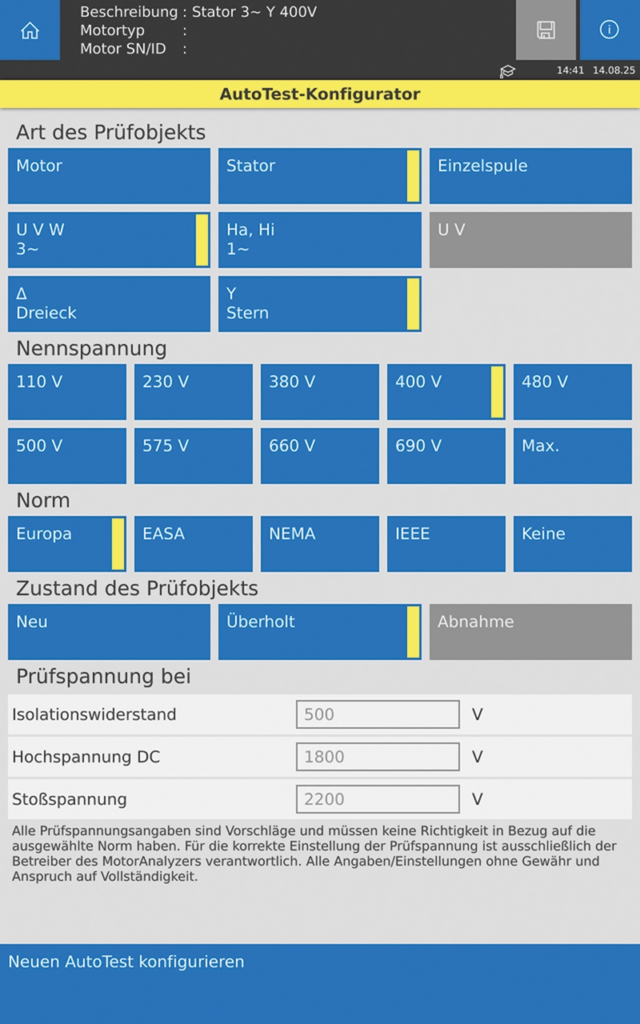

AutoTest konfigurieren
Die Konfiguration des AutoTests erfolgt über einen einfachen Fragenkatalog. Um unlogische Eingaben zu vermeiden, passt er sich zudem noch dynamisch an zuvor getätigte Auswahlen an. Nach Eingabe des Prüfobjekttyps, der Nennspannung und der Prüfnorm generiert der MotorAnalyzer3 automatisch den Prüfablaufplan für die fachgerechte Prüfung.

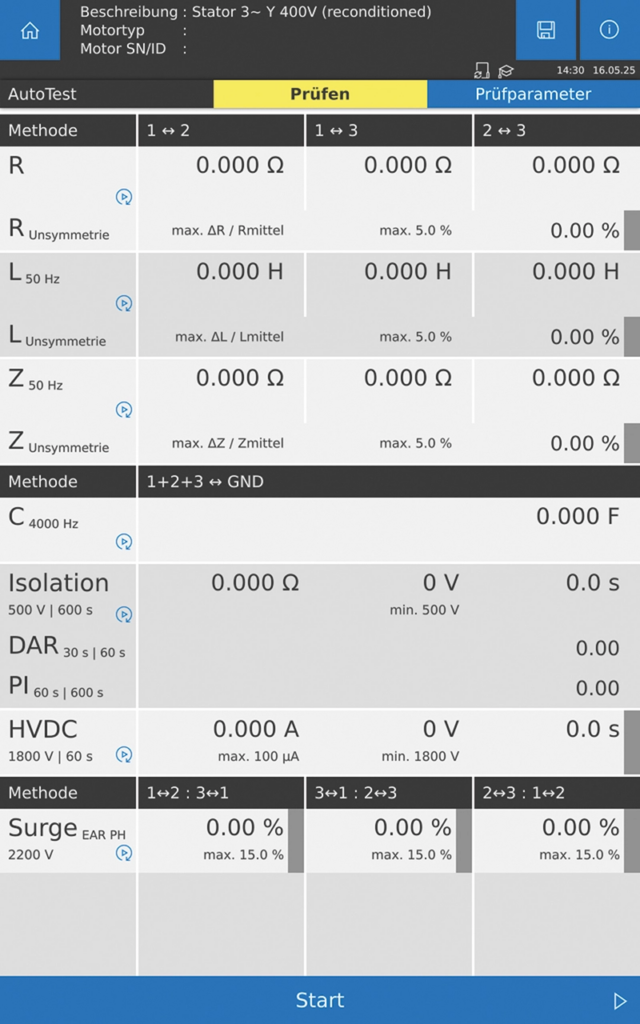

Vom Konfigurator generierter Prüfablauf
Der AutoTest läuft bei einem dreiphasigen Prüfobjekt zwischen den folgenden Messpunkten ab:
| 1 ‹ › 2 | 1 ‹ › 3 | und | 2 ‹ › 3 | oder | 1+2+3 ‹ › GND |
Die einzelnen Prüfmethoden sind im Display von oben nach unten aufgelistet. In dieser Reihenfolge wird auch der AutoTest durchgeführt.
Die Prüfparameter wie Prüfspannungshöhe, Toleranzen usw. wurden vom Konfigurator automatisch sinnvoll voreingestellt. Dieser Plan kann direkt verwendet werden. Es ist aber auch möglich, die Prüfparameter selbst an die eigenen Wünsche anzupassen. Dazu wird auf dem Display nach links gewischt und die Prüfparameter des AutoTests werden angezeigt. Je nachdem, ob der Prüfer über Basis- oder Expertenwissen verfügt, werden nur die wichtigsten oder alle Parameter angezeigt.

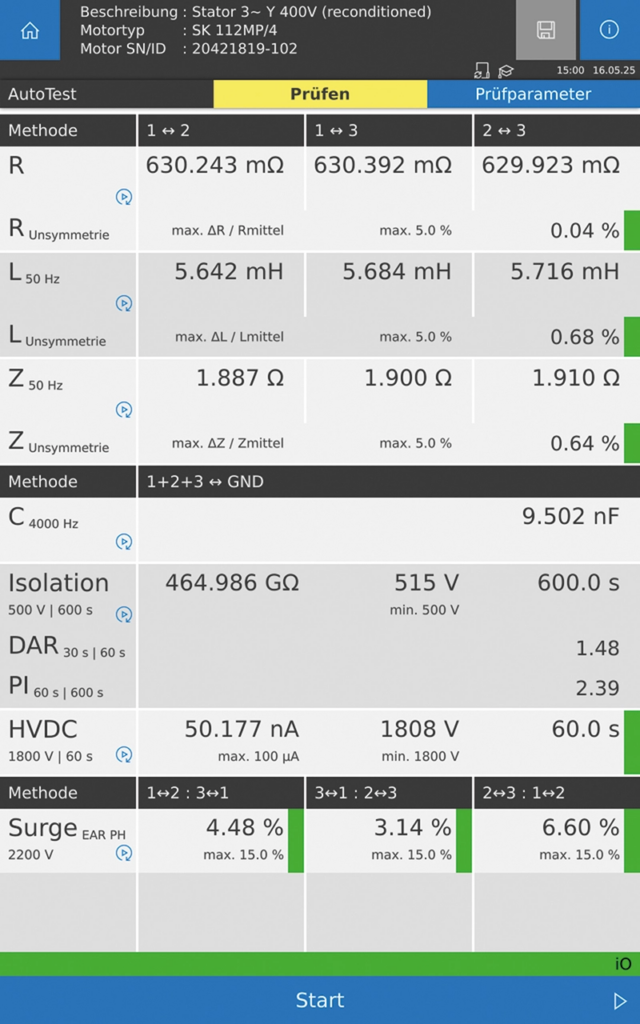

Prüfung
Für jede Prüfmethode erfolgt eine automatische Bewertung, ob das Prüfergebnis innerhalb der vorgegebenen Toleranzen liegt. Je nachdem, ob das Prüfergebnis gut oder schlecht ist, wird ein grüner oder roter Balken angezeigt.
Zu jeder Prüfmethode im AutoTest stehen detaillierte Ansichten der Prüfergebnisse bereit. Diese sind direkt über das zentrale Navigationssystem abrufbar.

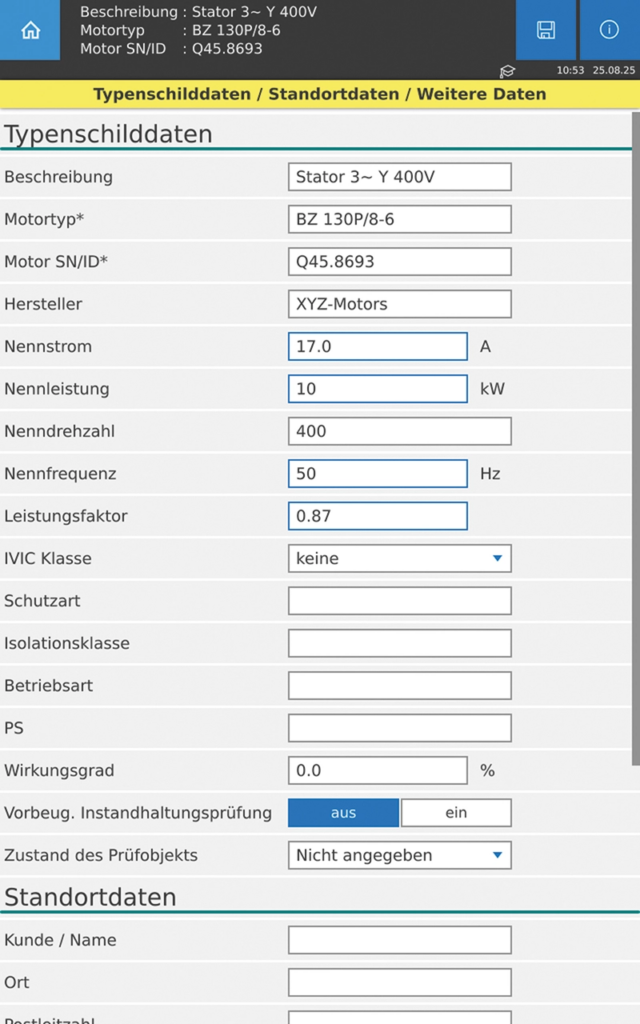

Nenn-, Kunden- und Standortdaten eingeben
Oben in der Mitte des Displays werden die wichtigsten Daten des Prüfobjekts angezeigt. Diese sind der Typ und die Seriennummer des E-Motors. Diese Merkmale dienen zum Speichern, Suchen und Laden im Prüfergebnisspeicher.
Im Prüfprotokoll können weitere Informationen ausgedruckt werden. Dies sind E-Motornenndaten, Kundendaten und Standortdaten. Sie können vor oder nach der Prüfung eingegeben werden.

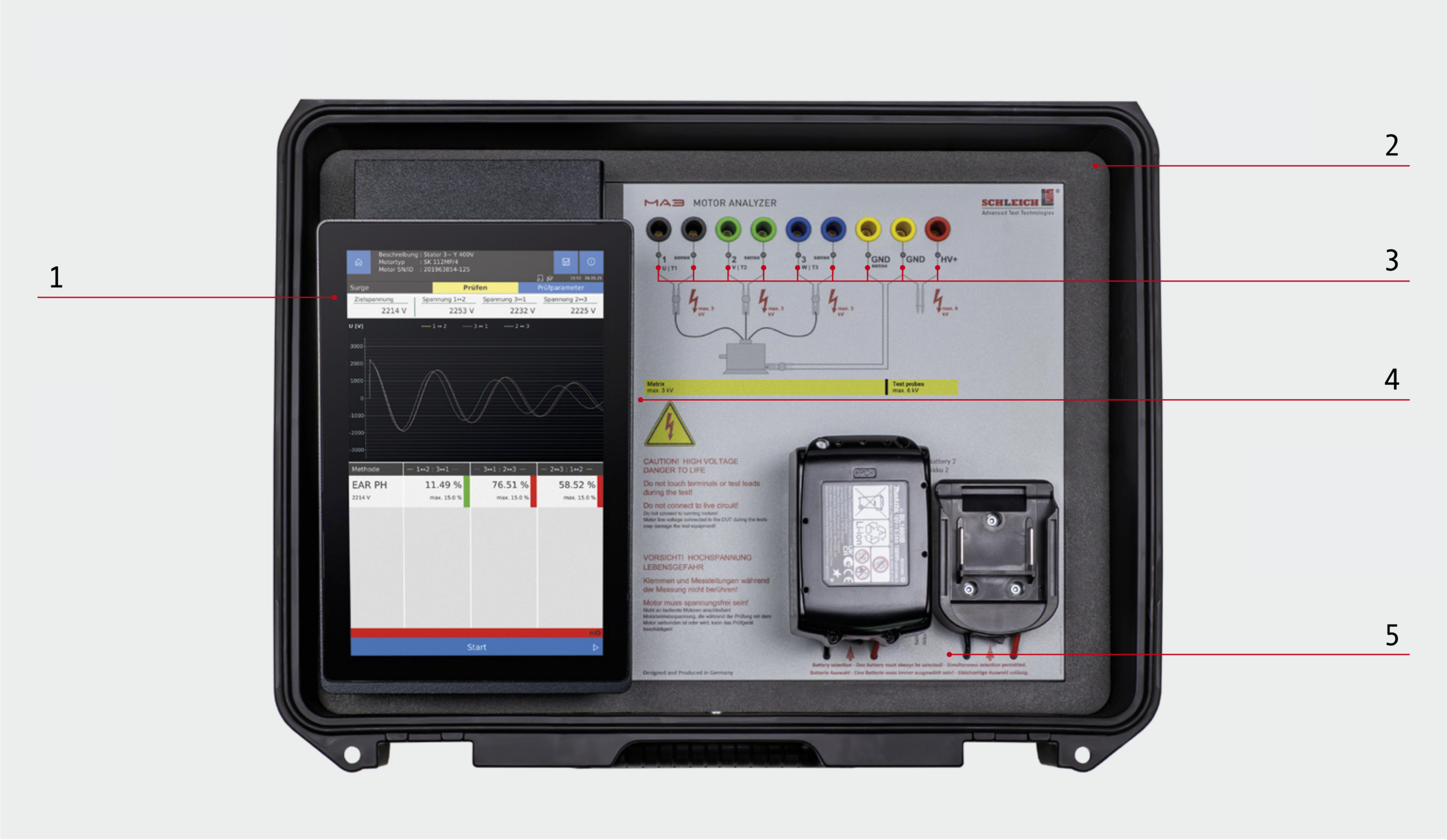

Das Gerät im Überblick
1.
10,1” kapazitives Touch-TFT-LCD-Panel mit Hintergrundbeleuchtung für optimale Ablesbarkeit bei unterschiedlichen Lichtverhältnissen, Betrachtungswinkeln und Entfernungen

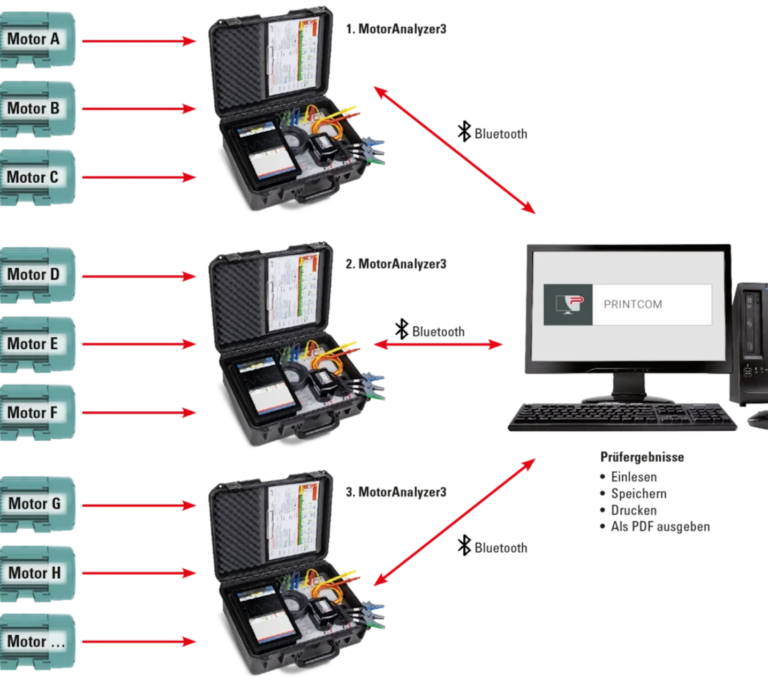

Prüfergebnisse werden vom MotorAnalyzer3 via Bluetooth auf den PC übertragen
2.
Robuster, schlagfester Outdoor-Tragekoffer mit integrierten Schockabsorbern
3.
LED-Anzeige
• Bedienerführung
• Anzeige der aktiven Messleitungen
4.
- Anschluss für Fußtaster Starttaster an Prüfspitze
- Anschluss für Prüfsonden
5.

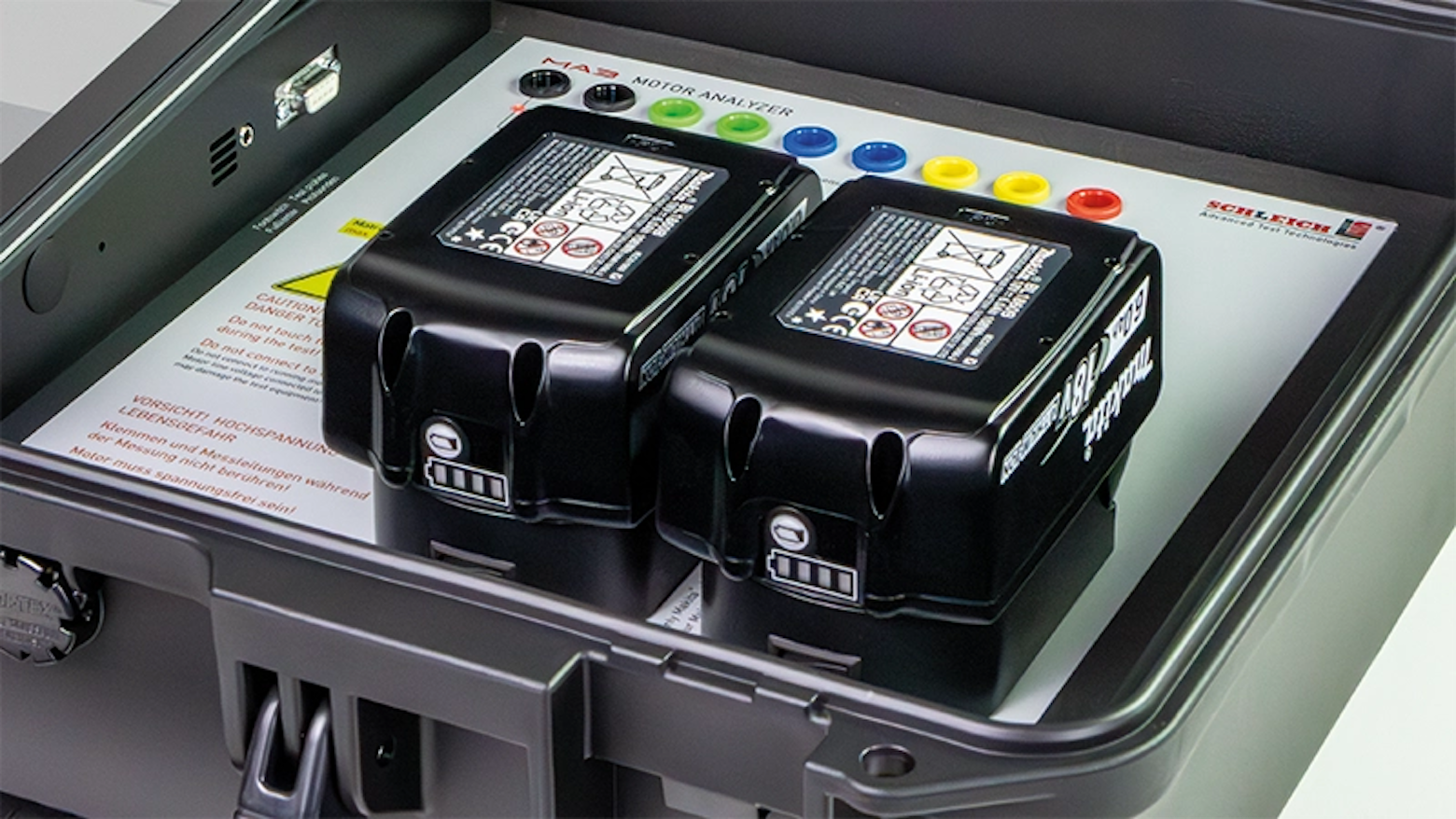

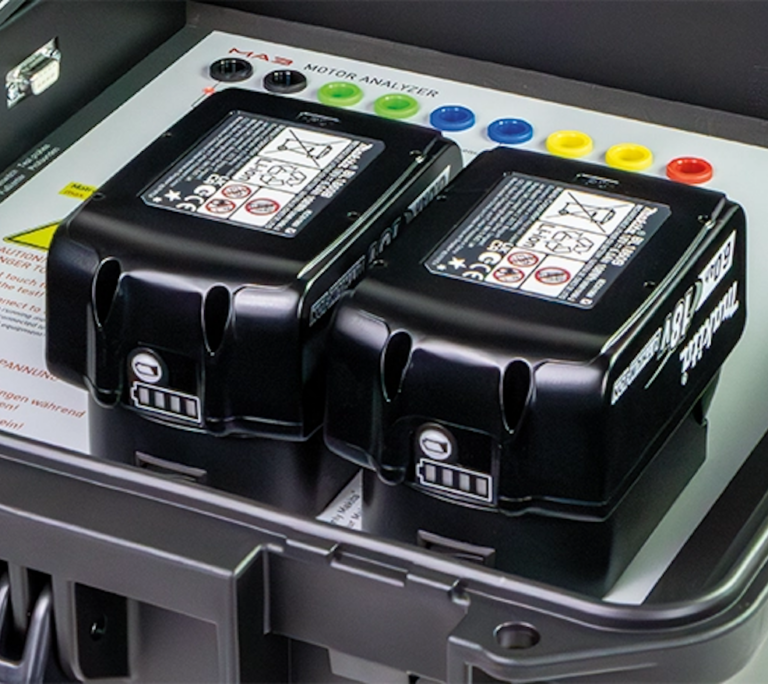

Steckplätze für 2 Makita®-Wechselakkus, die Akkus können im laufenden Betrieb gewechselt werden
Zusätzliche Makita®-Akkus sind weltweit im Fachhandel erhältlich

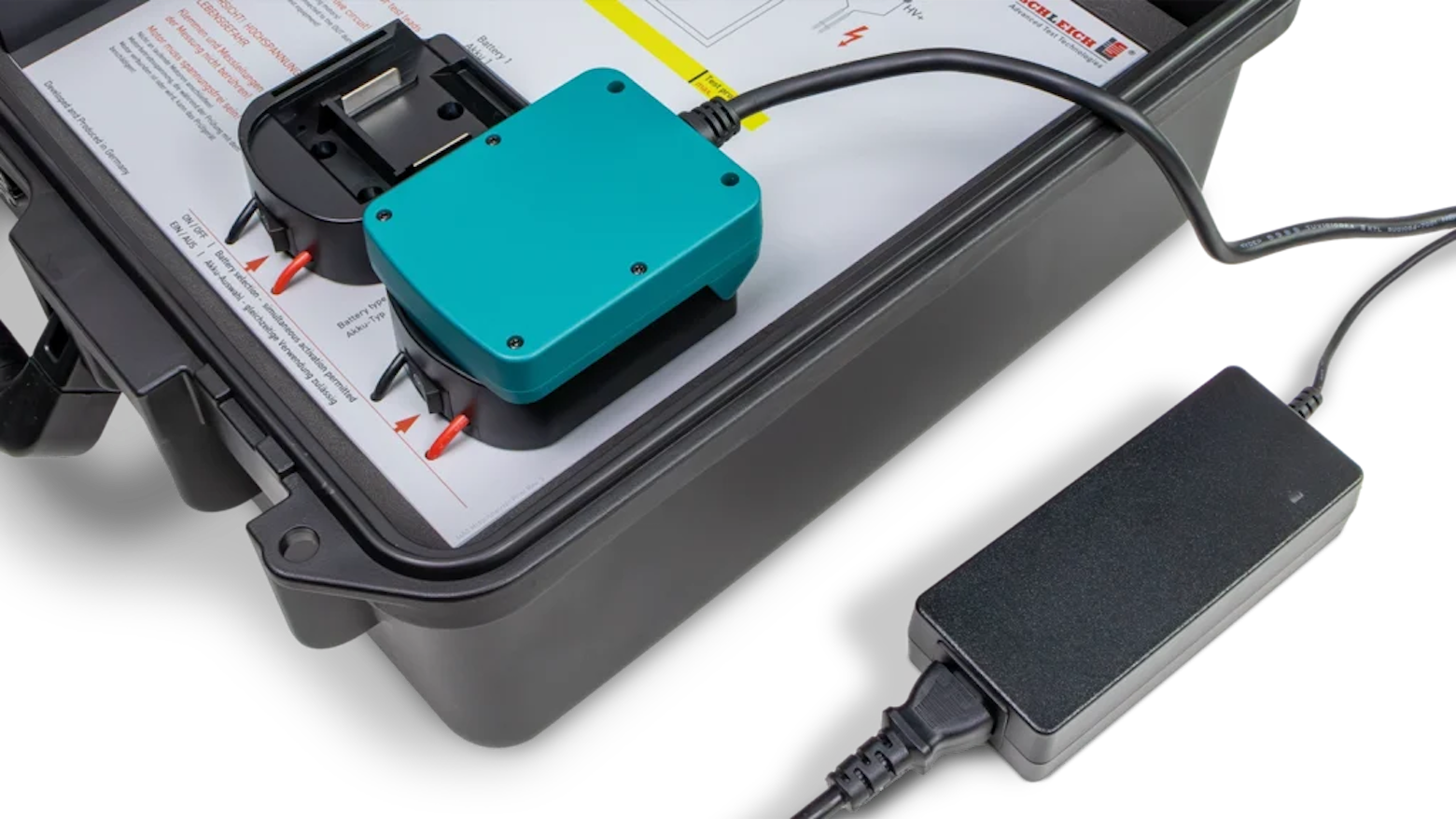

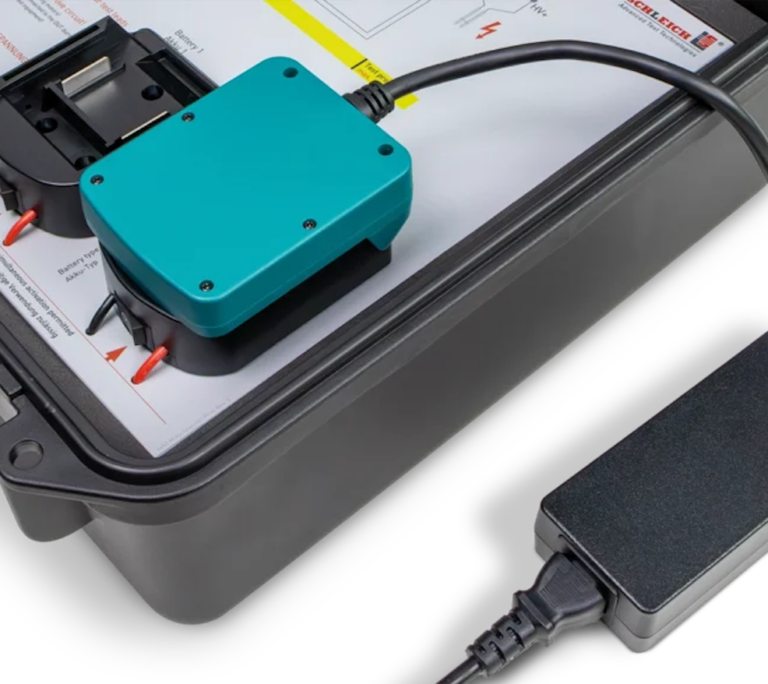

Optional ist ein Netzanschlussadapter erhältlich (siehe Zubehör)
