LMG 610 – 1 Kanal Präzisions-Leistungsmessgerät, G0502-H1910

Einphasen-Präzisions-Leistungsmessgerät LMG610 Grundgerät mit Gigabit-Ethernet, USB-A (zur Datensicherung und für Peripheriegeräte) und RS-232-Schnittstelle, Scope- und Plotfunktion, Skript- und Formeleditor, interner Speicher für Datalogging, kompaktes Tischgerät ohne Messkanäle.

Anwendungen:

Schaltnetzteile, Konformitätsprüfungen in der Luftfahrt, Haushaltsgeräte, Labore / Forschung, Unterhaltungselektronik, Energieerzeugung, Transport, Induktive Bauteile & Kerne, Prüfstandsentwicklung und -bau, Frequenzumrichter, Elektrische Antriebssysteme, Ultrahochdrehende Antrieb

Technische Daten

Besonderheiten

Messung	Extrem hohe Messgenauigkeit von 0,015% vom Messwert + 0,01% des Messbereichsendwertes Volle Messdynamik durchgängig von 500 µA bis 32 A / 3 mV bis 1000 V Leistungsmessung von Standby bis zur Volllast (max. 32 A) ohne mechanischen Wechsel möglich Analog-Bandbreite von DC bis zu 10 MHz Gerät ist in drei verschiedenen Konfigurationen verfügbar, optimiert nach Genauigkeit, Bandbreite und Kosten Lückenlose Abtastung bei einer Auflösung bis zu 18 bit und einer minimalen Zykluszeit von 30 ms möglich Laufzeitdifferenz zwischen U- und I-Messeingang < 3ns, sehr genaue Messungen bei kleinem Leistungsfaktor (PF) und/oder hohen Frequenzen
Funktionen	Simultane Messungen im schmal- und breitbandigen Frequenzbereich durch völlig neuartiges 2-Wandler-Konzept Gleichzeitiges Erfassen von Grundwellen-/Breitbandwerten zur sofortigen Erfassung von Verlusten bzw. höherfrequenten Anteilen Oberschwingungen und Zwischenharmonische bis zur 2000. Ordnung, normgemäß nach EN61000-4-7 Optionaler CAN-Bus zur einfachen Bereitstellung von Messwerten Flexibles Scripting-Tool für Spezialanwendungen Gleichzeitige Messung von U-, I- und P-Größen und den Harmonischen, Darstellung in tabellarischer oder grafischer Form Signalfilter nach Frequenz, Typ und Charakteristik frei einstellbar Synchronisation auf verschiedene Frequenzen möglich Flickermessung, Wechselwirkungen zwischen Netz und Verbrauchern nach EN61000-4-15

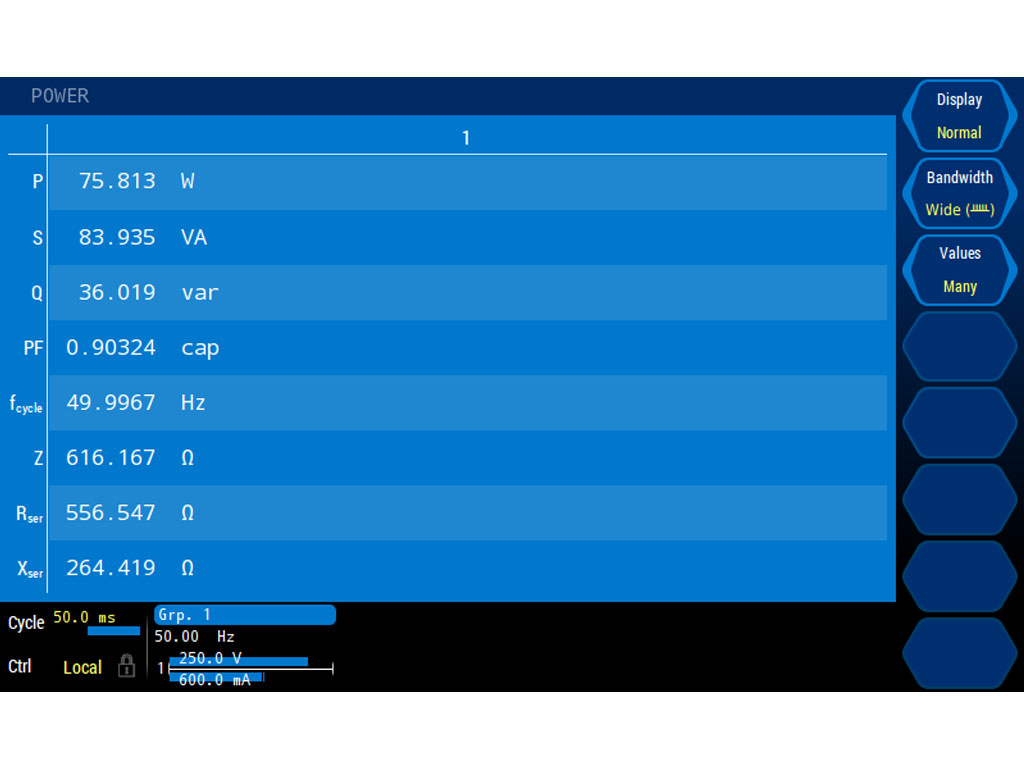

User-Interface	Großflächiges und übersichtliches Display mit intuitiver Touchscreen-Bedienung Abbildung aller Gerätefunktionen, Remotebetrieb und Datenvisualisierung in durchgängiger Darstellung, durch einheitliches GUI kein Umdenken mehr erforderlich Integrierte Hilfefunktion mit Einblendung der relevanten Handbuchteile
Speicher und Schnittstellen	Geräteinterne Speicherung selbst sehr langer Messungen mit kürzester Zykluszeit dank umfangreichem internem Massenspeicher Ausgezeichnete Konnektivität durch USB2.0, Gbit-LAN und RS232
Sonstiges	Komfortables „plug-and-measure“ durch automatisierte Sensorerkennung Wegfall externer Sensornetzteile dank integrierter Versorgung 12 Monate garantiertes Kalibrierintervall für niedrige Wartungskosten und optimale Geräteverfügbarkeit Kostenloses Kalibrierprotokoll bei Erstauslieferung inklusive 24 Monate Garantie
