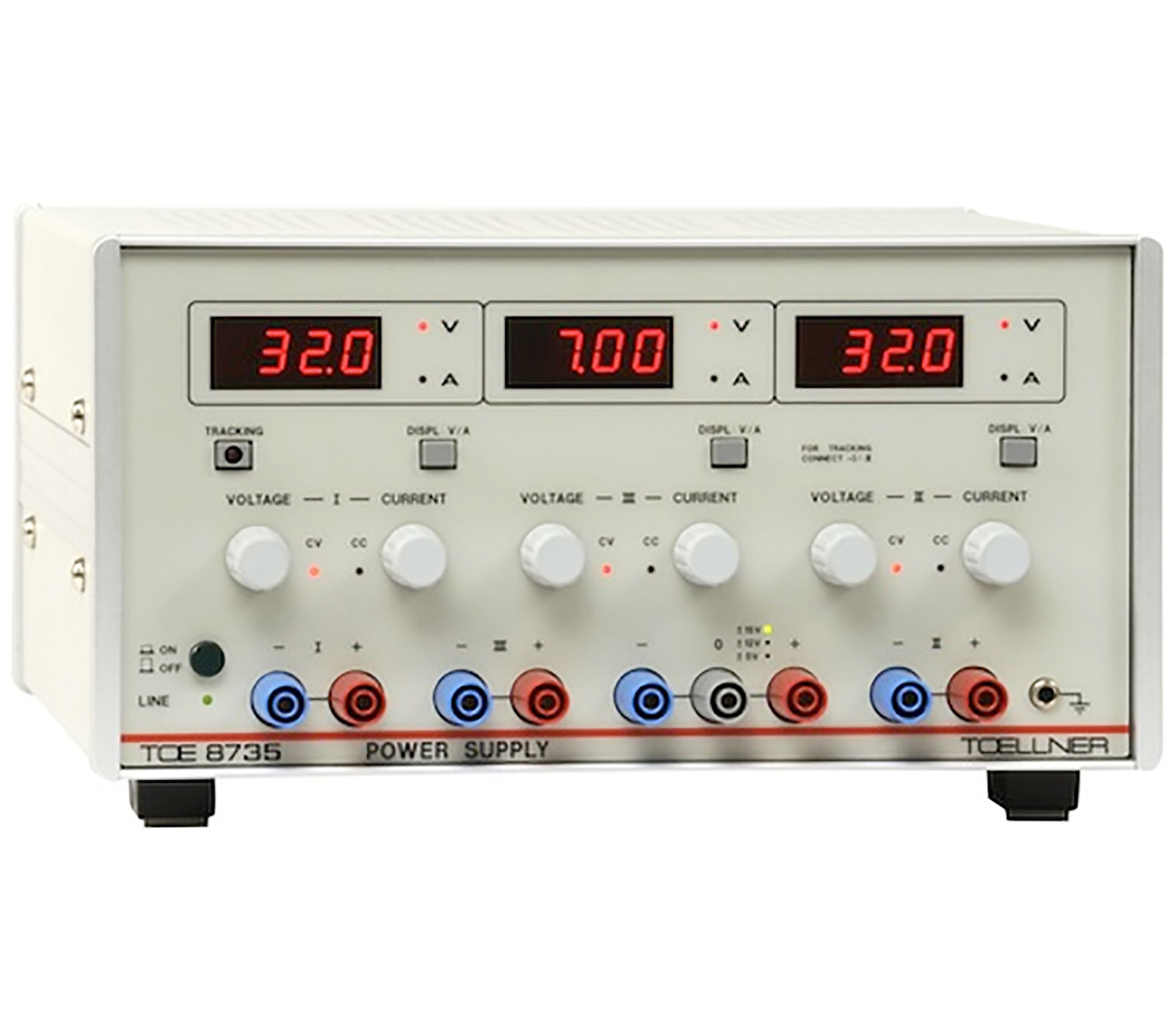

TOELLNER Mehrfach-Netzgeräte bis 150 W der Serie TOE 8730
Die Mehrfach-Netzgeräte von TOELLNER der Reihe TOE 8730 haben galvanisch getrennte und erdfreie Ausgänge.
Es gibt sie in den Ausführungen:
Zweifach-, Dreifach- und Fünffachnetzgeräte
mit einer Äußerst geringen Restwelligkeiten < 50 µV. Sie sind Analog fernsteuerbar und haben eine Auflösung bis 1mA.
Technische Daten
Ausgänge | ||||||||
Spannung | 0 - 16 V | 0 - 32 V | 0 - 32 V | 0 - 48 V | 0 - 7 V | 0 - 7 V | ± 5 V | ± 15 V |
Strom | 0 - 2 A | 0 - 1 A | 0 - 2 A | 0 - 0,8 A | 0 - 3 A | 0 - 5 A | 1,5 A | 0,5 A |
Anzeige, digital 3½-stell | - | - | ||||||
programmierbar extern 0 bis 10 V (Option) | - | - | ||||||
Konstantspannungsbetrieb | ||||||||
Einstellung durch Zehngang-Potentiometer; Auflösung | 0,02% | 0,02% | 0,02% | 0,02% | 0,02% | 0,02 % | - | - |
Spannungsstabilisierung bei Laständerung 0 bis 100 % | 0,01% | 0,01% | 0,01% | 0,01% | 0,10% | 0,10% | 0,05% | 0,05% |
bei Netzspannungsänderung ± 10 % | 10-5 | 10-5 | 10-5 | 10-5 | 10-5 | 10-5 | 10-5 | 10-5 |
bei Temperaturänderung | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K |
Restwelligkeit Ueff | 50 µV | 50 µV | 50 µV | 80 µV | 50 µV | 80 µV | 100 µV | 100 µV |
Stabilität über 8 Stunden | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% |
Ausregelzeit bei Lastwechsel von 20 % auf 100 % und Ausregelung innerhalb 0,1 % UNenn | 10 µs | 10 µs | 20 µs | 20 µs | 50 µs | 50 µs | 50 µs | 50 µs |
Konstantstrombetrieb | ||||||||
Einstellung durch Zehngang-Potentiometer; Auflösung | 0,04% | 0,04% | 0,04% | 0,04% | 0,04% | 0,04% | - | - |
Stromstabilisierung | - | - | ||||||
bei Lastwechsel 0 bis 100 % | 0,02% | 0,02% | 0,02% | 0,02% | 0,05% | 0,05% | ||
bei Netzspannungsänderung | ||||||||
± 10 % | 10-4 | 10-4 | 10-4 | 10-4 | 10-4 | 10-4 | ||
bei Temperaturänderung | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K | 10-4/K | ||
Restwelligkeit Ieff | 50 µA | 50 µA | 50 µA | 50 µA | 80 µ | 80 µ | ||
Stabilität über 8 Stunden | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% | 0,01% | - | - |
Varianten
Die Zweifach-Netzgeräte
der Reihe 8732 stellen 2 absolut gleiche Versorgungen in einem Gehäuse dar.
Die Ausgänge sind galvanisch getrennt und erdfrei. Sie lassen sich problemlos parallel oder in Serie schalten und verfügen zudem über die Betriebsart „Tracking”.
Hierbei wird der Ausgang II durch den Ausgang I mitgeführt. Die Geräte liefern dann gegenüber dem gemeinsamen Bezugspunkt eine positive und eine negative Spannung.
Die Einstellung der Strombegrenzung kann für beide Ausgänge unabhängig voneinander vorgenommen werden.
Weiterhin verfügen die Geräte über 3 Digital-Anzeigen und gestatten die Messung externer Spannungen im Bereich 0 – 20 V und 0 – 200 V. Die Messung der Ausgangsspannung der Ausgänge I und II erfolgt bei automatischer Bereichswahl bis 19,99 V mit einer Auflösung
10 mV und oberhalb 20,0 V mit einer Auflösung von 100 mV.
Optional können über einen analogen Steuereingang Spannung und Strom der Ausgänge I und II durch eine externe Steuerspannung
(0 -10 V) eingestellt werden.
Die Dreifach-Netzgeräte
der Reihe 8733 besitzen 3 unabhängige erdfreie Ausgänge, wobei die Ausgänge 16 V, 32 V
und 48 V in erster Linie der Versorgung linearer Schaltungen dienen. Sie sind über Zehngang-Potentiometer für
Spannung und Strom in ihren Ausgangswerten einstellbar. Tracking-Betrieb ist hierbei möglich. Der 0 – 7 VAusgang
verfügt standardmäßig über eine Stromergiebigkeit von 3 A bzw. 5 A und dient vornehmlich der Versorgung digitaler Schaltungen.
Weiterhin verfügen Geräte dieser Serie standardmäßig über 3 Digitalanzeigen. Die Ausgangsspannungen der Ausgänge
I und II werden automatisch bis 19,99 V mit 10 mV Auflösung und oberhalb 20,0 V mit einer Auflösung von 100 mV
angezeigt.
Optional können über einen analogen Steuereingang Spannung und Strom der Ausgänge I, II und III durch
eine externe Steuerspannung (0 – 10 V) eingestellt werden.
Die Fünffach-Netzgeräte
Die Netzgeräte TOE 8735 verfügen über 5 unabhängige, erdfreie Ausgänge. Während die Quellen 16 V bzw. 32 V
vornehmlich Verwendung finden bei der Versorgung linearer Schaltungen, dient der 7 V-Ausgang hauptsächlich zur
Speisung von digitalen Systemen. Der symmetrische Festspannungsausgang* kann zur Versorgung von bipolaren bzw.
CMOS-Bausteinen herangezogen werden. Tracking-Betrieb ist bei den Ausgängen 16 V bzw. 32 V möglich. Die Anzeige
der Ausgangswerte wird von 3 umschaltbaren 3½-stelligen Digital-Instrumenten vorgenommen; die max. Anzeigen-
auflösung beträgt hier 10mV bzw. 1 mA.
Optional können über einen analogen Steuereingang Spannung und Strom
der Ausgänge I und II und III durch eine externe Steuerspannung (0 -10 V) eingestellt werden.
(Option: TOE 8730/253) * Der Festspannungsausgang ± 15 V kann intern auf ± 12 V umgeschaltet werden.
Ausgang 1 | Ausgang 2 | Ausgang 3 | Ausgang 4/5 | |||||
Modell | Spannung | Strom | Spannung | Strom | Spannung | Strom | Spannung | Strom |
Zweifach-Netzgeräte | ||||||||
TOE 8732-1 | 0 - 16 V | 0 - 2,0 A | 0 - 16 V | 0 - 2,0 A | ||||
TOE 8732-2 | 0 - 32 V | 0 - 1,0 A | 0 - 32 V | 0 - 1,0 A | ||||
TOE 8732-3 | 0 - 48 V | 0 - 0,8 A | 0 - 48 V | 0 - 0,8 A | ||||
Dreifach-Netzgeräte | ||||||||
TOE 8733-1 | 0 - 16 V | 0 - 2,0 A | 0 - 16 V | 0 - 2,0 A | 0 - 7 V | 0 - 5 A | ||
TOE 8733-2 | 0 - 32 V | 0 - 1,0 A | 0 - 32 V | 0 - 1,0 A | 0 - 7 V | 0 - 5 A | ||
TOE 8733-3 | 0 - 48 V | 0 - 0,8 A | 0 - 48 V | 0 - 0,8 A | 0 - 7 V | 0 - 3 A | ||
TOE 8733-4 | 0 - 32 V | 0 - 2,0 A | 0 - 32 V | 0 - 2,0 A | 0 - 7 V | 0 - 3 A | ||
Fünffach-Netzgeräte | ||||||||
TOE 8735-1 | 0 - 16 V | 0 - 2,0 A | 0 - 16 V | 0 - 2,0 A | 0 - 7 V | 0 - 5 A | ± 15 V | 0,5 A |
TOE 8735-2 | 0 - 32 V | 0 - 1,0 A | 0 - 32 V | 0 - 1,0 A | 0 - 7 V | 0 - 5 A | ± 15 V | 0,5 A |
TOE 8735-3 | 0 - 16 V | 0 - 2,0 A | 0 - 16 V | 0 - 2,0 A | 0 - 7 V | 0 - 5 A | ± 5 V | 1,5 A |
TOE 8735-4 | 0 - 32 V | 0 - 1,0 A | 0 - 32 V | 0 - 1,0 A | 0 - 7 V | 0 - 5 A | ± 5 V | 1,5 A |
Besonderheiten
Zweifach-, Dreifach- und Fünffach-Netzgeräte
- Äußerst geringe Restwelligkeit < 50 μV
- Galvanisch getrennte Ausgänge
- Präzise Digital-Anzeige
- Analog fernsteuerbar
- Bis 1 mA Auflösung
Leistung in höchster Vollendung - stabil und präzise.
Das TOELLNER-Netzgeräteprogramm bietet eine Vielzahl verschiedener Modelle: Einzel-, Zweifach-, Dreifach- und Fünffach-Netzgeräte mit unterschiedlichsten Spannungs- und Stromwerten. Exzellente Regeleigenschaften, absolute Dauerlastfähigkeit und äußerst geringe Störwerte dokumentieren überzeugend das anerkannt hohe Niveau aller Versorgungsgeräte von TOELLNER.
Sämtliche Geräte zeichnen sich durch modernste Technologie und ausgefeilte Schaltungstechnik aus. Sie erfüllen alle Wünsche, die man heute an Geräte der absoluten Spitzenklasse stellt. Raffinesse im Detail; Endbearbeitung und Zusammenbau in perfekter Handarbeit. Unvergleichliche Präzision von Mechanik und Elektronik.
Bestellangaben und Optionen
Werkskalibrierzertifikat auf Anfrage
Werkskalibrierzertifikat + Messprotokoll
Mitgeliefertes Zubehör
- 1 Netzanschlusskabel
- 1 Bedienungsanleitung
Zweifach-Netzgeräte | ||
TOE 8732-1 | Netzgerät | 2 x 16 V / 2 x 2,0 A |
TOE 8732-2 | Netzgerät | 2 x 32 V / 2 x 1,0 A |
TOE 8732-3 | Netzgerät | 2 x 48 V / 2 x 0,8 A |
Dreifach-Netzgeräte | ||
TOE 8733-1 | Netzgerät | 2 x 16 V / 2 x 2,0 A 7 V / 5 A |
TOE 8733-2 | Netzgerät | 2 x 32 V / 2 x 1,0 A 7 V / 5 A |
TOE 8733-3 | Netzgerät | 2 x 48 V / 2 x 0,8 A 7 V / 3 A |
TOE 8733-4 | Netzgerät | 2 x 32 V / 2 x 2,0 A 7 V / 3 A |
Fünffach-Netzgeräte | ||
TOE 8735-1 | Netzgerät | 2 x 16 V / 2 x 2,0 A 7 V / 5 A ± 15 V / 0,5 A |
TOE 8735-2 | Netzgerät | 2 x 32 V / 2 x 1,0 A 7 V / 5 A ± 15 V / 0,5 A |
TOE 8735-4 | Netzgerät | 2 x 16 V / 2 x 2,0 A 7 V / 5 A ± 5 V / 1,5 A |
TOE 8735-5 | Netzgerät | 2 x 32 V / 2 x 1,0 A 7 V / 5 A ± 5 V / 1,5 A |
Optionen | ||
TOE 8730/252 | Externe Steuerung 2 x U / 2 x I | |
TOE 8730/253 | Externe Steuerung 3 x U / 3 x I | |
TOE 9008 | Tragegriff | |
TOE 9501 | 19"-Adapter, 3 HE | |
