Temperatursensor TN553, F0827-J0101

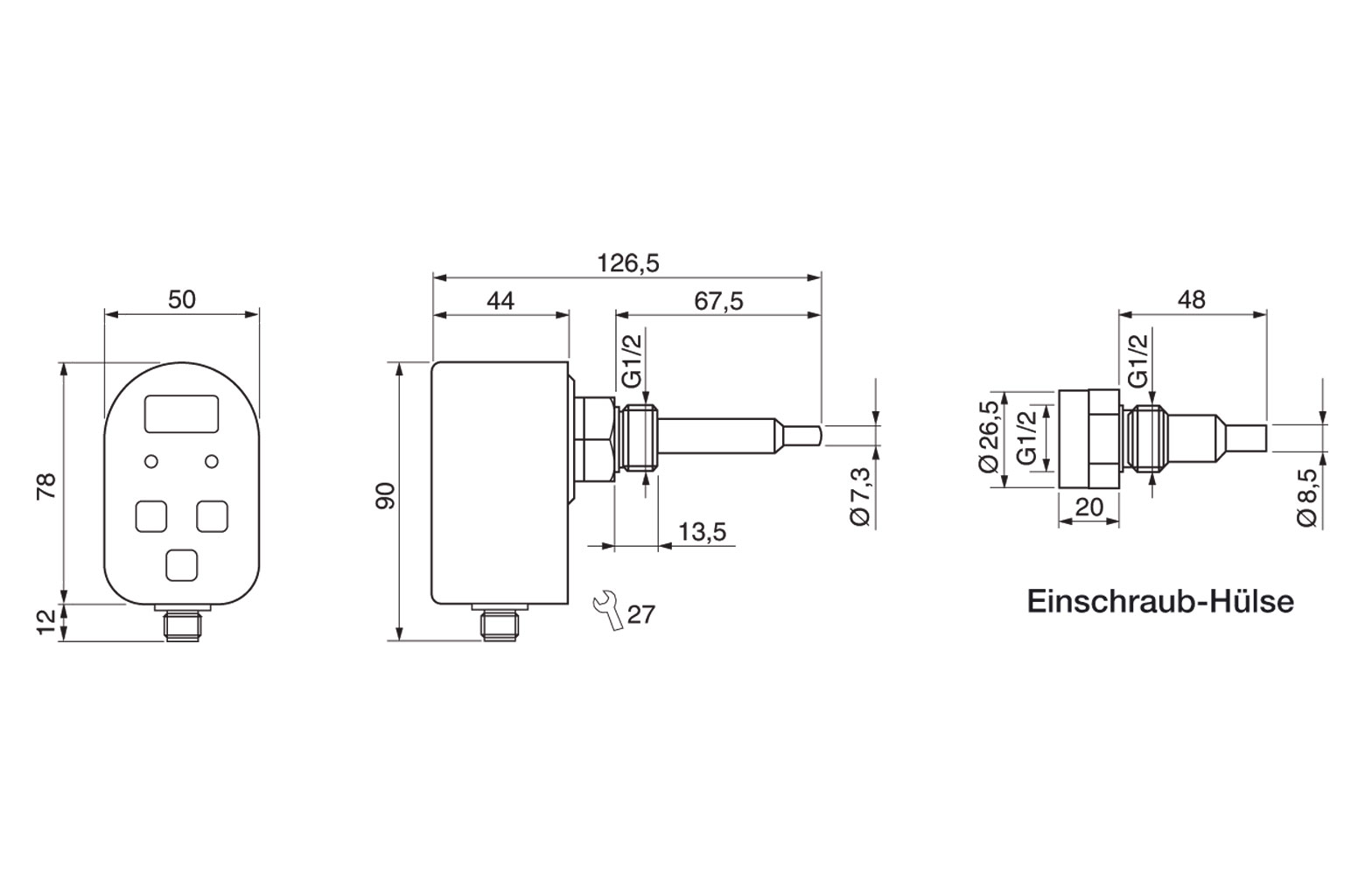

Austausch im laufenden Betrieb durch Einschraub-Hülse

Messbereich -40 … +120 °C

Zwei Schaltpunkte, Hysterese und Temperaturfenster einfach programmierbar

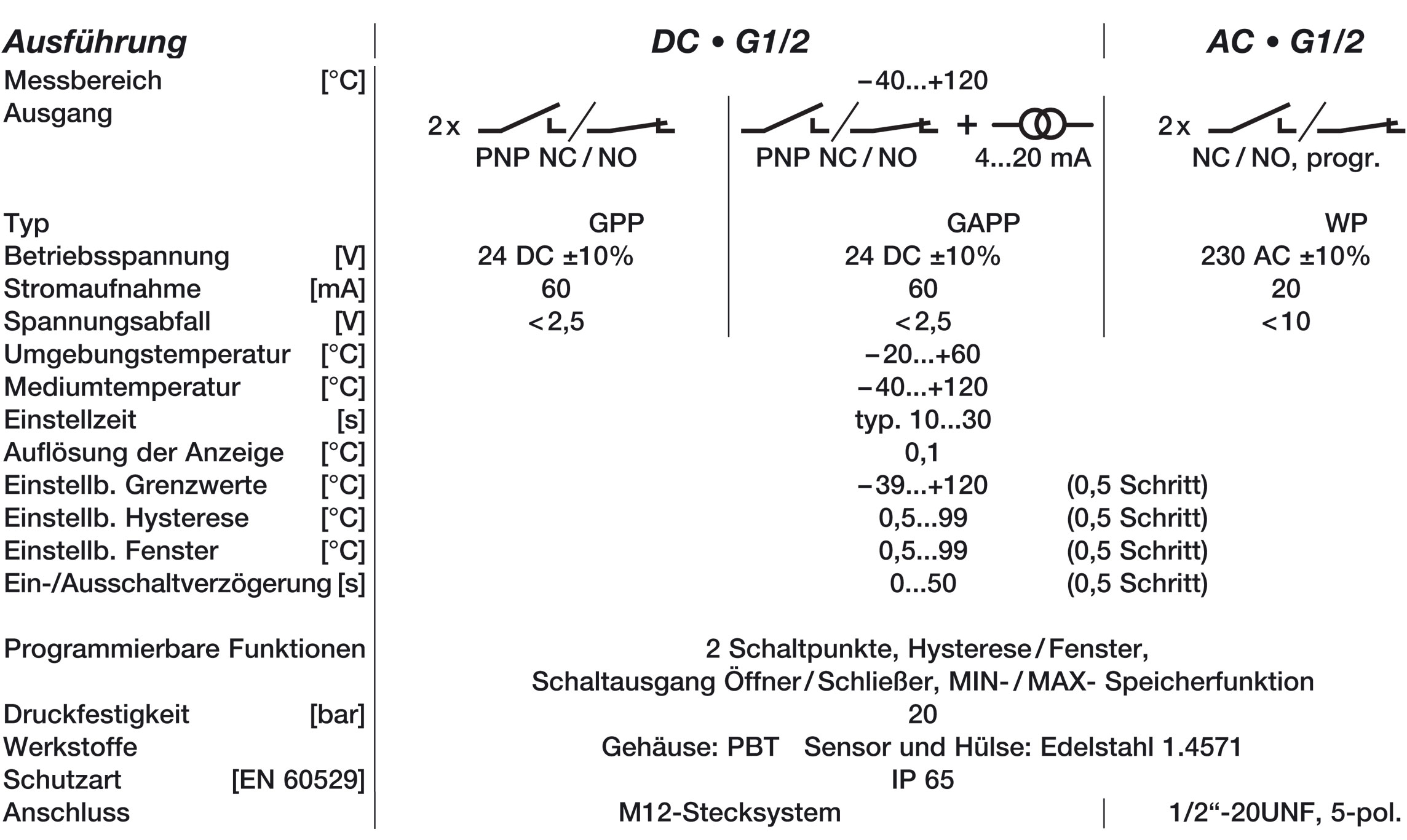

Technische Daten

IMG_TECH_2288xX-EGE-TN553_WINGOLD-Messtechnik

Besonderheiten

Austausch im laufenden Betrieb
Der Temperatursensor TN553 lässt sich im laufenden Betrieb einfach austauschen. Das ist aufgrund einer speziellen Einschraubhülse aus Edelstahl (1.4571) möglich, die in den Tank oder das Rohr montiert wird. Das Kompaktgerät lässt sich so jederzeit im laufenden Betrieb herausnehmen ohne die Dichtigkeit des Tanks oder des Rohres zu beeinträchtigen.

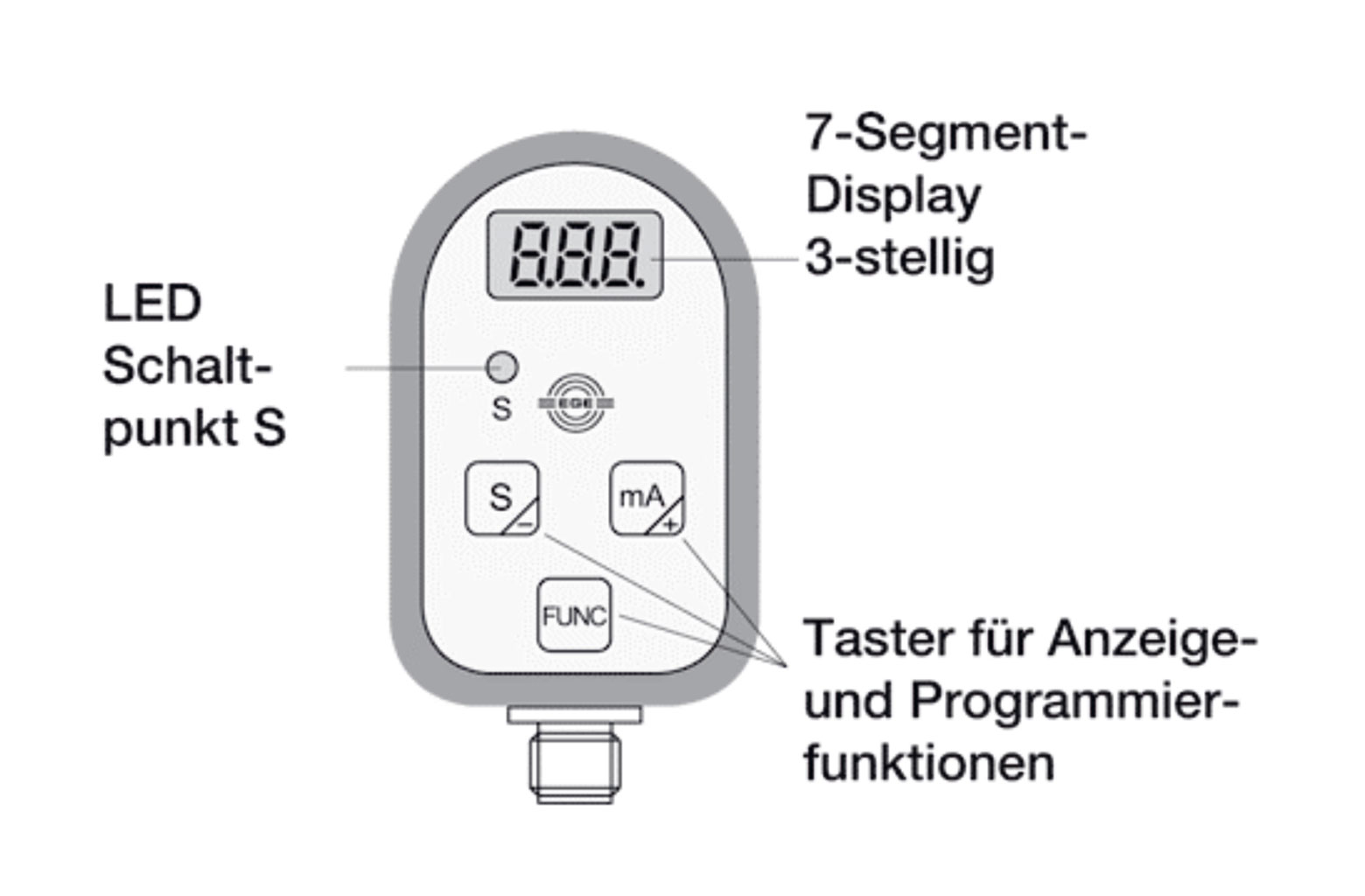

Flexible Anzeige
Die Anzeige-Elektronik kann nach dem Einbau um ca. 330° verdreht werden. Dies ermöglicht eine gute Ablesbarkeit unabhängig von der Sensorposition.

Anwendungsbeispiele

  • Soll das Überschreiten einer Temperatur überwacht werden, ist die Hysterese-Funktion
    auszuwählen. In dieser Betriebsart wird ein Grenzwert programmiert. Sobald die gemessene
    Temperatur größer ist als dieser, wird der Ausgang aktiv oder inaktiv, je nach Auswahl der
    Ausgangsfunktion. Zu diesem Grenzwert gehört ein Hysterese-Wert, der die Differenz
    zwischen dem Ein- und dem niedrigeren Ausschaltwert bestimmt. Zusätzlich kann das Einbzw.
    Ausschalten um eine programmierbare Zeit verzögert werden.
  • Ist die Fensterfunktion als Betriebsart gewählt, erfolgt ein Aktivieren oder Deaktivieren des
    Schaltausganges nur in einem bestimmten Temperaturbereich. Dieser beginnt bei der
    eingestellten Grenztemperatur und endet nach Erhöhung der Temperatur um den Fenster-
    Wert. Die Ein- und Ausschaltverzögerung kann auch für diese Betriebsart genutzt werden.
  • Der Analogausgang kann zur Übertragung eines der gemessenen Temperatur proportionalen Stromes genutzt werden. Im Programmiermodus wird dazu dem 4 mA-Anfangswert und dem 20 mA-Endwert eine Temperatur zugewiesen. Zwischen den Temperaturwerten ist eine minimale Differenz von 16 °C / 29 °F zulässig.
