PEL 51 / 52 Leistungs- und Energierecorder

Die Recorder PEL 51, PEL 52  zeichnen die Leistungsaufnahme und den Energieverbrauch aller Arten von Elektroinstallationen auf. Die Messung erfolgt optional über ein oder zwei Stromwandler und Spannungseingänge.

Unser Preis: ab 1.069,- EUR netto

Besonderheiten

Der Leistungs- und Energierecorder PEL50 bietet eine einfache Komplettlösung für Elektriker zur Überwachung des Stromverbrauchs, sei es im Rahmen von Energiespar-Maßnahmen oder um die Energieeffizienz von Gebäuden zu verbessern.

Der PEL50 ist kompakt, liegt gut in der Hand und ist bedienerfreundlich. Dank seines magnetischen Gehäuses lässt er sich auch in kleinen Schaltschränken problemlos platzieren. Sie brauchen den Strom nicht abzustellen, um ihn in Betrieb zu nehmen. Außerdem versorgt er sich über die Phase selbst mit Strom, sodass auch längere Messkampagnen möglich sind.

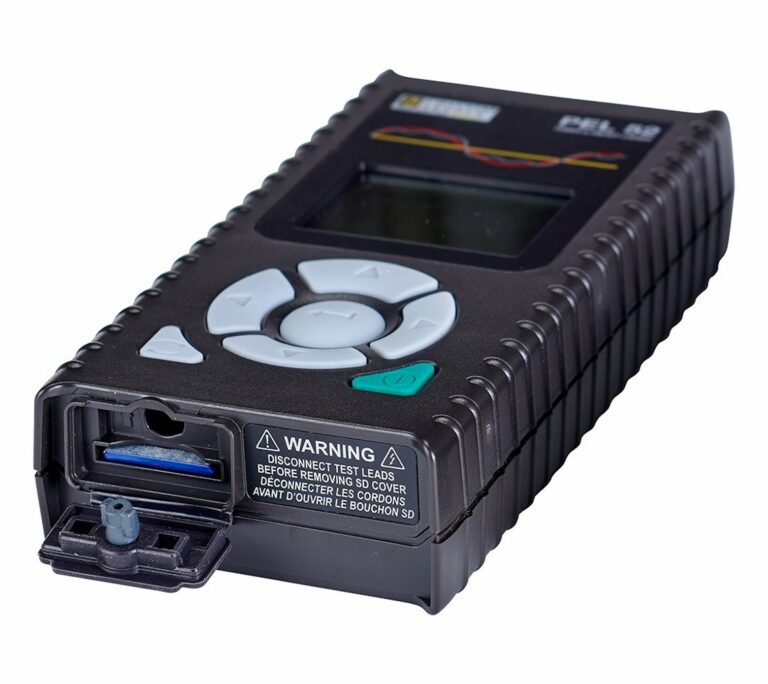

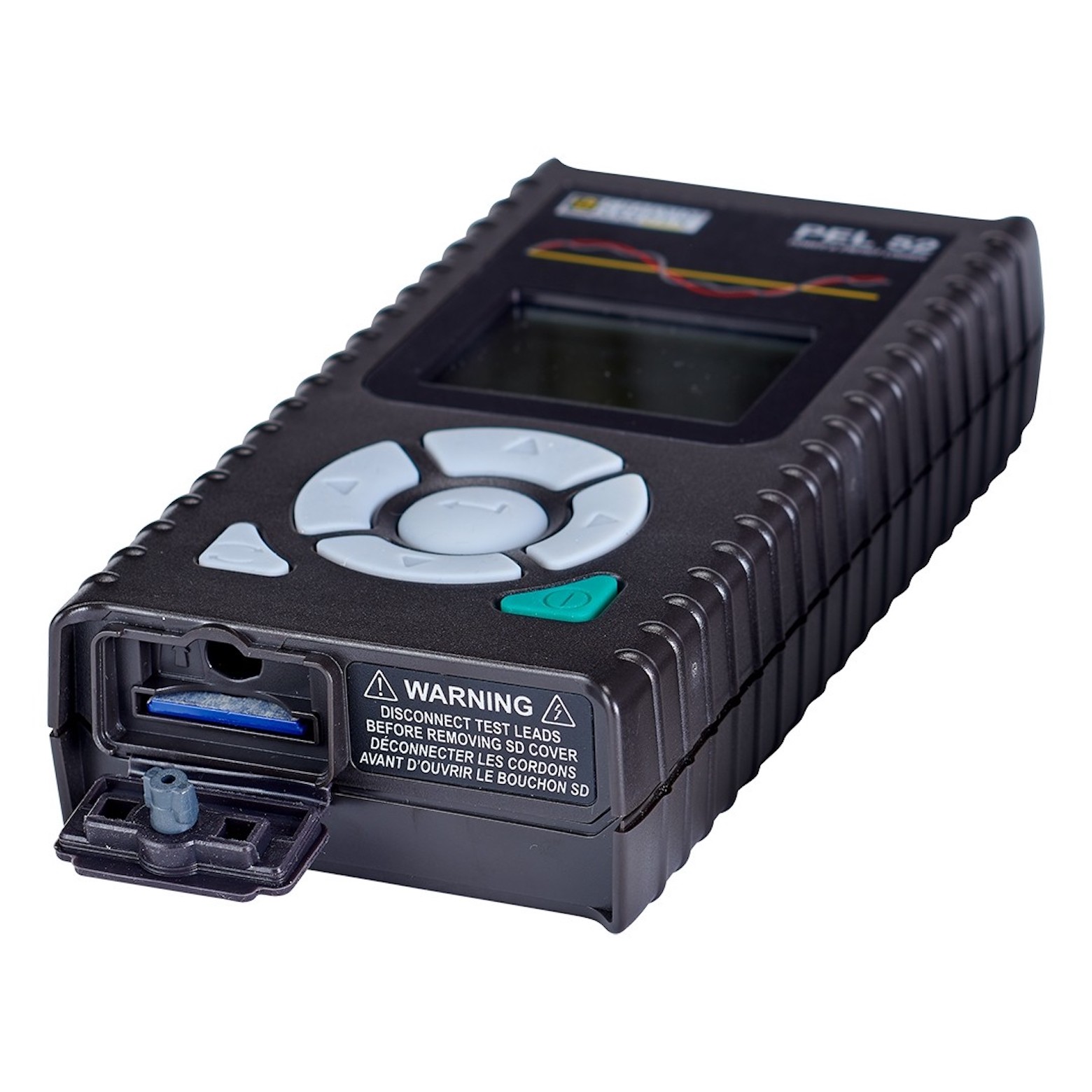

Zur Datensicherheit werden sämtliche Daten werden auf einer SD-Karte gespeichert.

PEL50 verfügt über mehrere Kommunikationsmodi für die Echtzeitüberwachung und das Speichern von Messergebnissen:
• WLAN-Kommunikation
• Eingebetteter WebServer

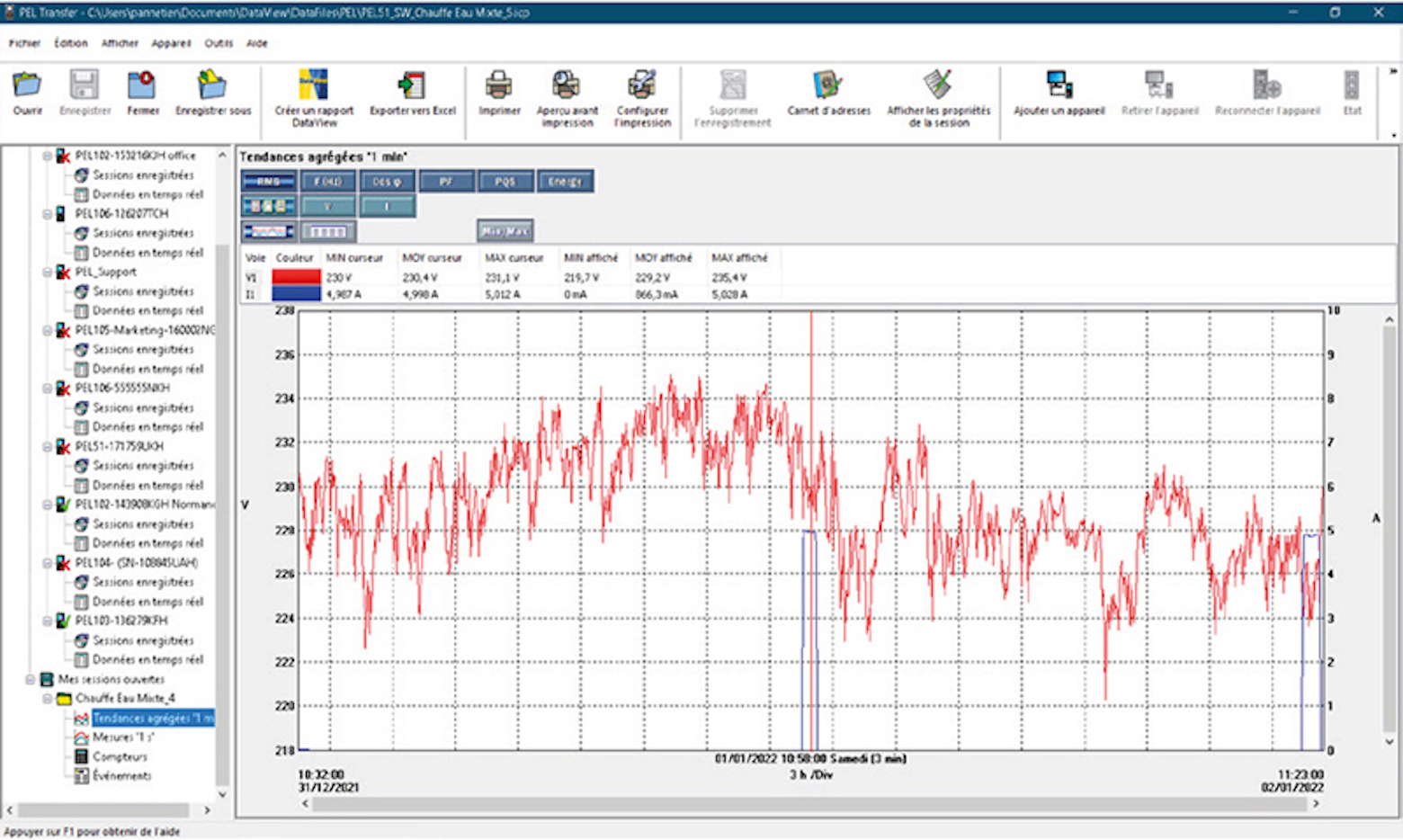

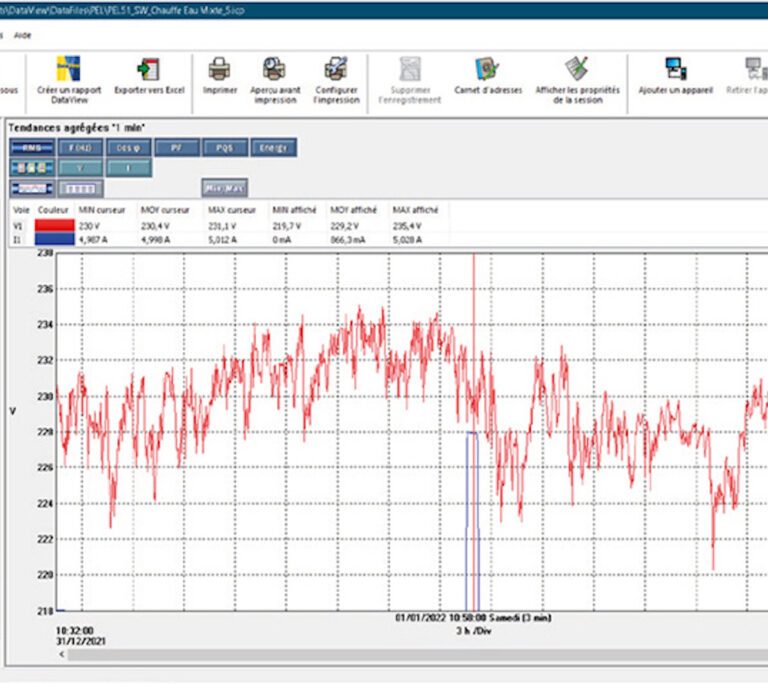

• PEL Transfer Software zur Datensicherung, Echtzeitanzeige und Analyse

Varianten

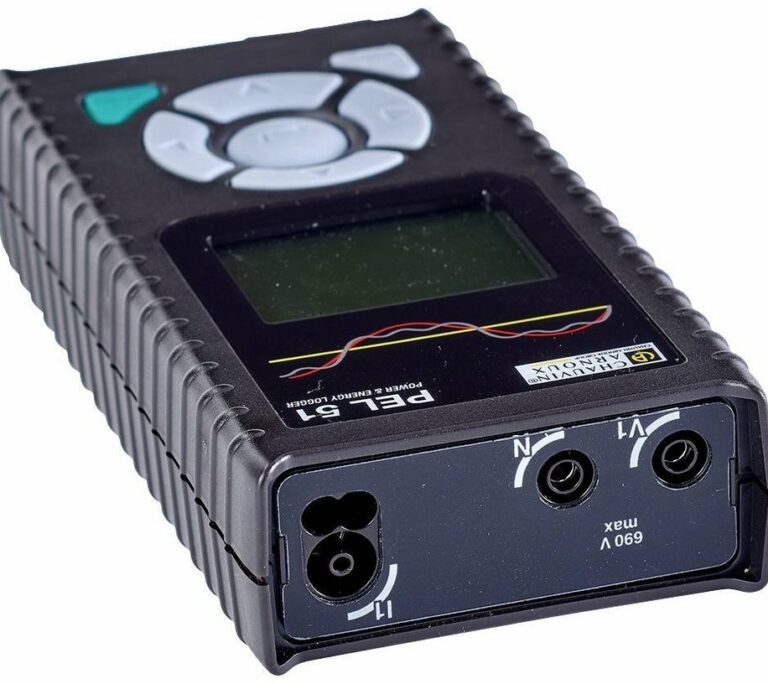

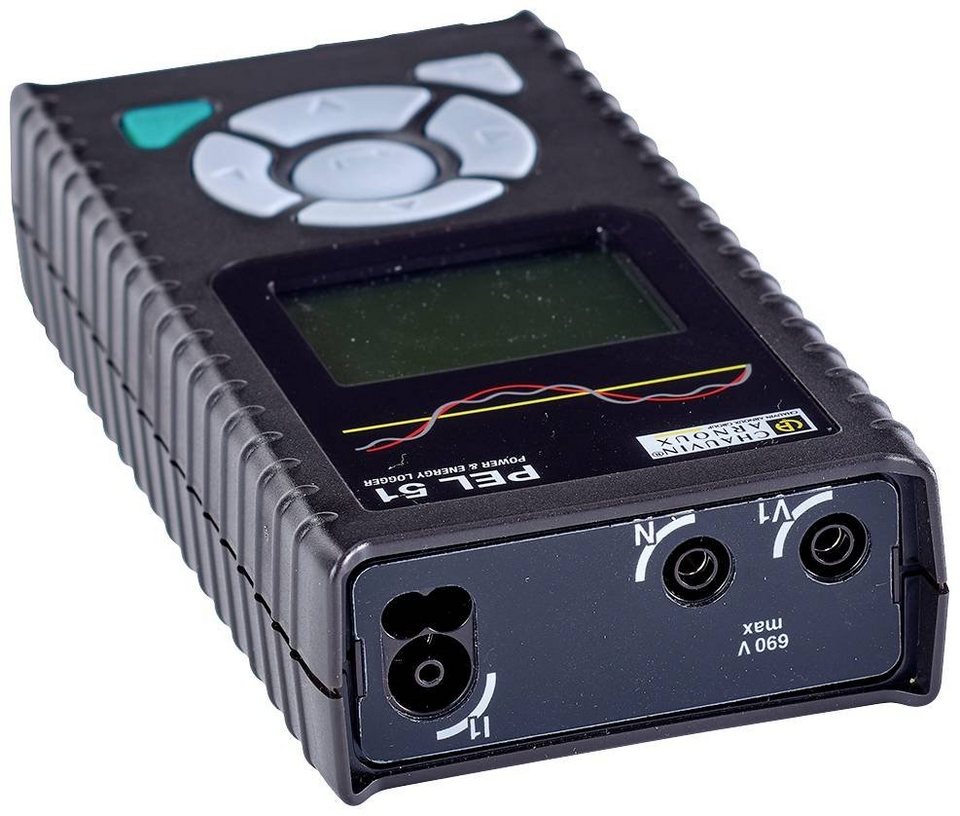

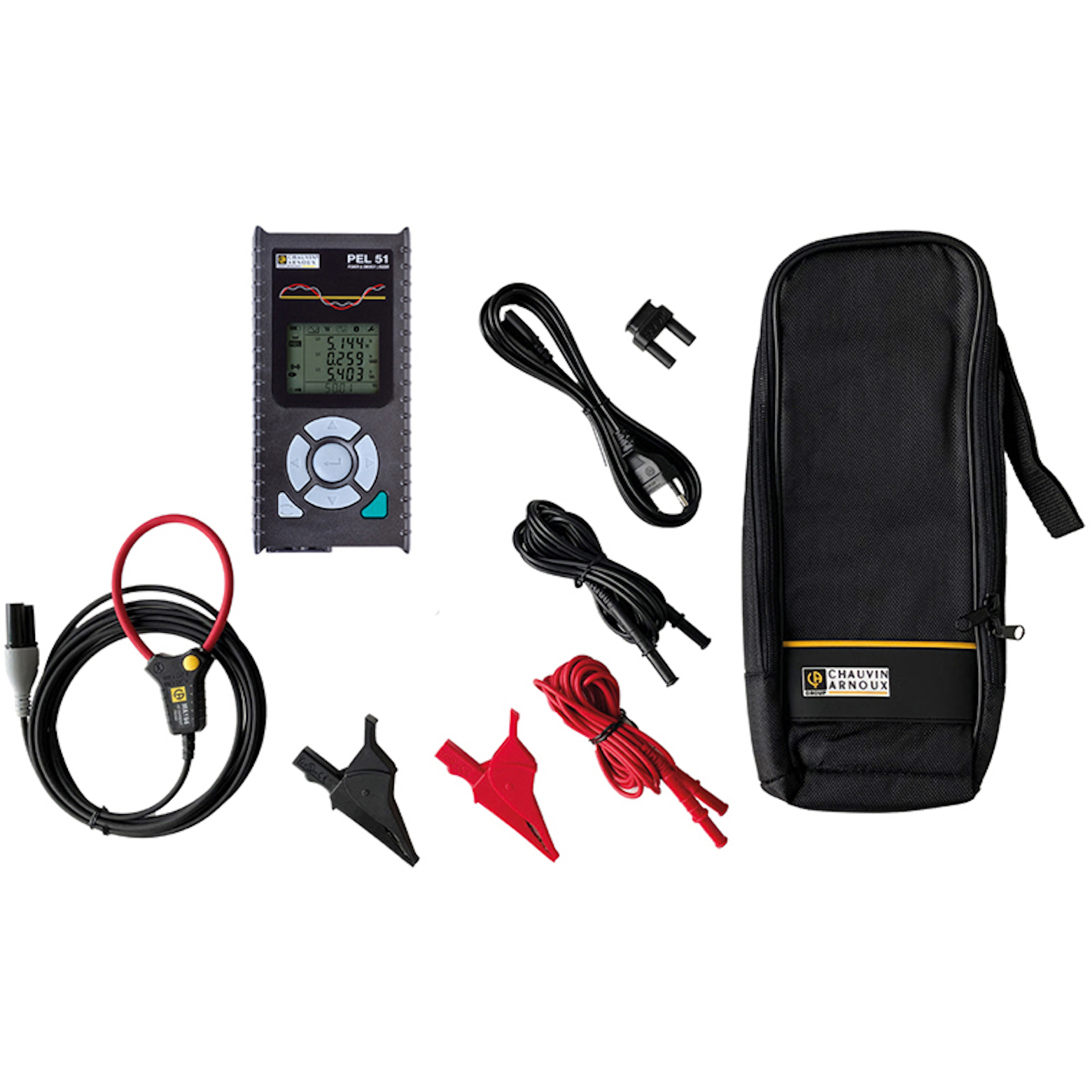

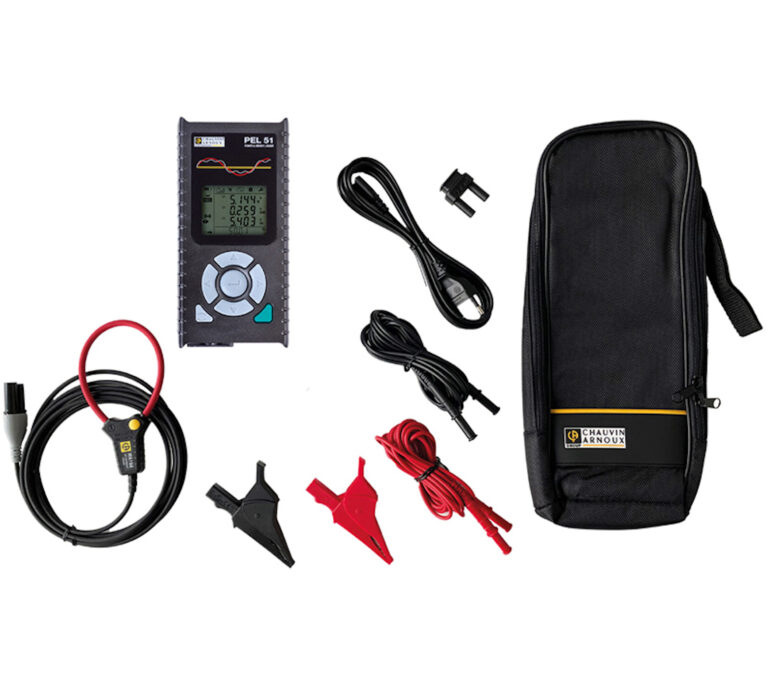

PEL 51 Leistungs- und Energie-Recorder

PEL 51 Leistungs- und Energie-Recorder

• Dreiphasen Leistungsmessgerät mit beleuchtetem Display

• Bedienung über die Software und Navigationstasten am Gerät

• Messbereich: 10 V bis 600 V AC/DC

• Stromwandler: bis 3 kA AC

• Art der Anlagen: Einphasig

• Anzahl der Kanäle: 1V / 1I

Erfassungsinterval: 1 Messungen /s

• Aggregation:  von 1 Min bis 60 Min

Kommunikation: WiFi oder über die SD-Karte

• Speicher: SD/SD-HC-Karte 8 GB (erweiterbar auf 32 GB)

Stromversorgung: über den Spannungsmesseingang (90-600 V)

Gewicht: 400g

Schutzart Gehäuse: IP54

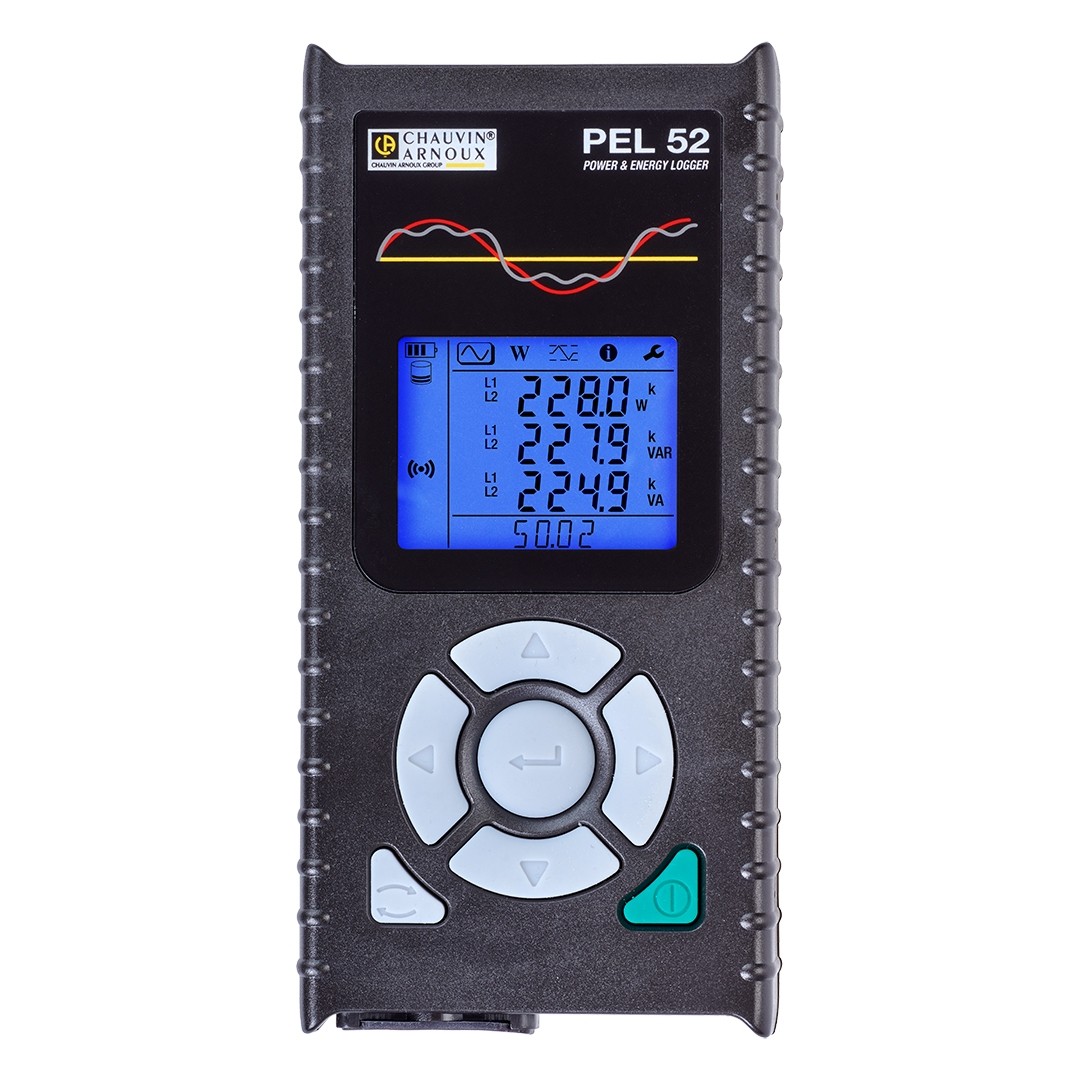

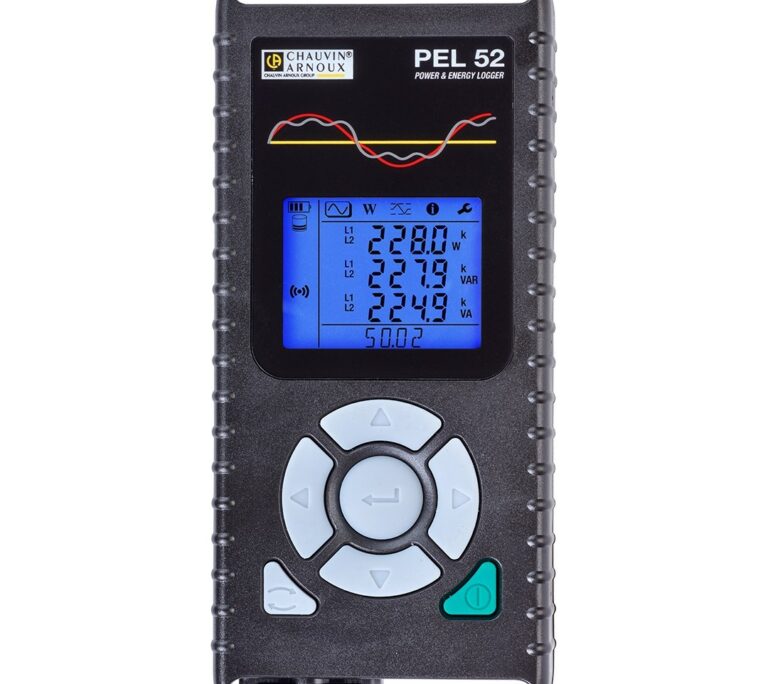

PEL 52 Leistungs- und Energie-Recorder

PEL 52 Leistungs- und Energie-Recorder

• Dreiphasen Leistungsmessgerät mit beleuchtetem Display

• Bedienung über die Software und Navigationstasten am Gerät

• Messbereich: 10 V bis 600 V AC/DC

• Stromwandler: 5 mA bis 3 kA AC (Abhängig von dem Stromwandler)

• Art der Anlagen: Zweiphasig, oder 2 einphasige Kanäle

• Anzahl der Kanäle: 2V / 2I

Erfassungsinterval: 1 Messungen /s

• Aggregation:  von 1 Min bis 60 Min

Kommunikation: WiFi oder über die SD-Karte

• Speicher: SD/SD-HC-Karte 8 GB (erweiterbar auf 32 GB)

Stromversorgung: über den Spannungsmesseingang (90-600 V)

Gewicht: 400g

Schutzart Gehäuse: IP54

Zubehör

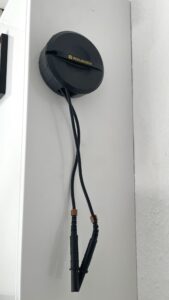

Kabelaufroller

Kabelaufroller

Dieser Kabelaufroller ist auf der Rückseite mit einem Magneten versehen, der es möglich macht, die Box im Schaltschrank etc. aufzuhängen.
Dies vermeidet großen Kabelsalat im am Arbeitsplatz.

MN93

MN93

• Messumfang: 500 mA bis 200 A AC

• Umschließungs-Ø: 20 mm

• CEI 61010 600V CAT III / 300 V CAT IV

Kompakte und ergonomische Zange zur Messung von Wechselstromstärken.
Die Modellreihe „MN“ bietet vielseitig einsetzbare Zangenstromwandler zur Messung von Wechselströmen, die mit Ihrem Leistungsanalysator kompatibel ist. Die Erkennung des Messgeräts erfolgt, damit der Gebrauch sich einfach gestaltet, automatisch.

MN93A

MN93A

• AC-Messumfang: 0,005 A bis 100 A

• 2 Messbereiche: 5 A – 100 A

• Umschließungs-Ø: 20 mm

• IEC 61010 600V CAT III / 300 V CAT IV

Kompakte und ergonomische Zange zum Messen kleiner Wechselströme.
In Verbindung mit einem Leistungsanalysator Qualistar oder einem PEL können mit dieser Zange mit 2 Messbereichen die Sekundärströme von Stromwandlern oder kleine AC-Ströme gemessen werden.

MiniFLEX MA194-250 (Ø 70 mm)

MiniFLEX MA194-250 (Ø 70 mm)

• Messumfang: 500 mA bis 3 kA AC

• Umschließungs-Ø: 70 / 250 mm

• CEI 61010 1000 V CAT III / 600 V CAT IV

Die MiniFLEX MA194 sind flexible Stromwandler zum Anschluss an CHAUVIN ARNOUX Leistungs- und Energierecordern, Leistungsanalysatoren und Leistungs- und Netzanalysatoren zur Messung von Wechselströmen.

MiniFLEX MA194-350 (Ø 100 mm)

MiniFLEX MA194-350 (Ø 100 mm)

• Messumfang: 500 mA bis 3 kA AC

• Umschließungs-Ø: 100 / 350 mm

• CEI 61010 1000 V CAT III / 600 V CAT IV

Die MiniFLEX MA194 sind flexible Stromwandler zum Anschluss an CHAUVIN ARNOUX Leistungs- und Energierecordern, Leistungsanalysatoren und Leistungs- und Netzanalysatoren zur Messung von Wechselströmen.

MiniFLEX MA194-1000 (Ø 300 mm)

MiniFLEX MA194-1000 (Ø 300 mm)

• Messumfang: 500 mA bis 3 kA AC

• Umschließungs-Ø: 300 / 1000 mm

• CEI 61010 1000 V CAT III / 600 V CAT IV

Die MiniFLEX MA194 sind flexible Stromwandler zum Anschluss an CHAUVIN ARNOUX Leistungs- und Energierecordern, Leistungsanalysatoren und Leistungs- und Netzanalysatoren zur Messung von Wechselströmen.

Ampflex A193 – 450mm (Ø 140 mm)

Ampflex A193 – 450mm (Ø 140 mm)

• Umschließungsdurchmesser: 140 mm

• Länge des flexiblen Teils: 450 mm

• IEC 61010 1000 V CAT III und 600 V CAT IV

Stromwandler für Qualistar- und PEL-Produkte. Flexibler AC-Zangenstromwandler (Messbereich variiert je nach Gerät).

Ampflex A193 – 800mm (Ø 250 mm)

Ampflex A193 – 800mm (Ø 250 mm)

• Umschließungsdurchmesser: 250 mm

• Länge des flexiblen Teils: 800 mm

• IEC 61010 1000 V CAT III und 600 V CAT IV

Stromwandler für Qualistar- und PEL-Produkte. Flexibler AC-Zangenstromwandler (Messbereich variiert je nach Gerät).

C193

C193

• AC-Messumfang: 1 A bis 1000 A

• Umschließungs-Ø: 52 mm

• IEC 61010 600 V CAT IV

Die Modellreihe „C“-Serie umfasst leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung.
Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung.
