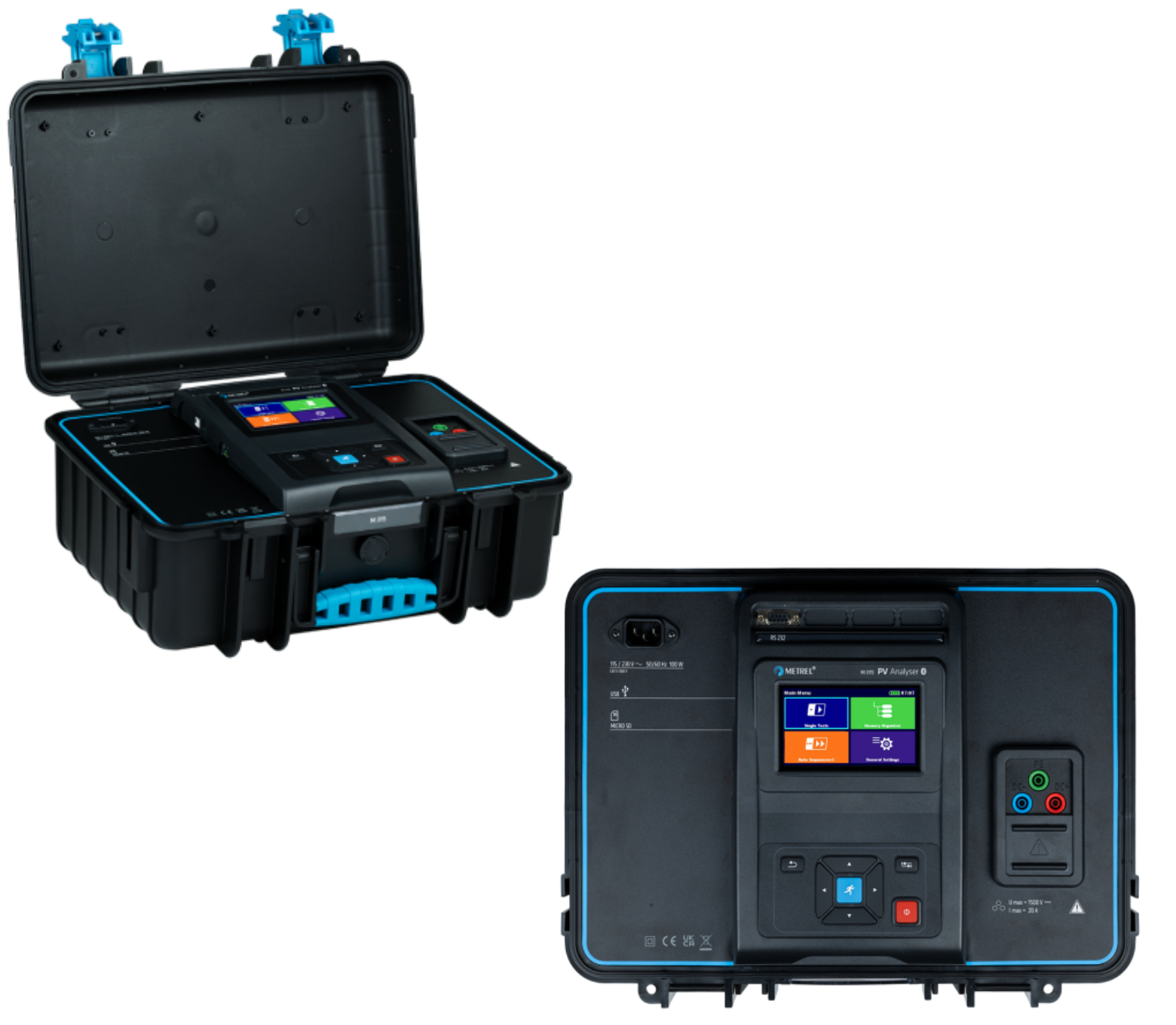

Komfortable Prüfgeräte für Photovoltaikanlagen bis 1500V

PV-Tester, die bis zu 1500V Photovoltaikanlagen messen können, wahren bisher eine Seltenheit. Doch mit der MI311x Reihe von METREL ist dies nun ein Kinderspiel geworden. Die MI311x Reihe unterstützt alle Prüfungen und Messungen der Kategorie 1 und 2. Dazu gehören die Messung des Isolationswiderstands der PV-Strings, die Messung der I/U-Kennlinie sowie die Umrechnung der Messergebnisse in STC-Werte und der Vergleich mit den von den PV-Modulherstellern ausgegebenen Nennwerten.

Modelle

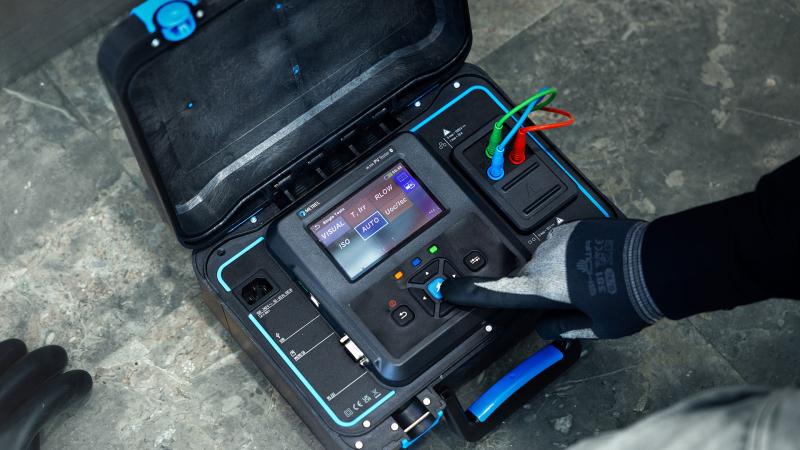

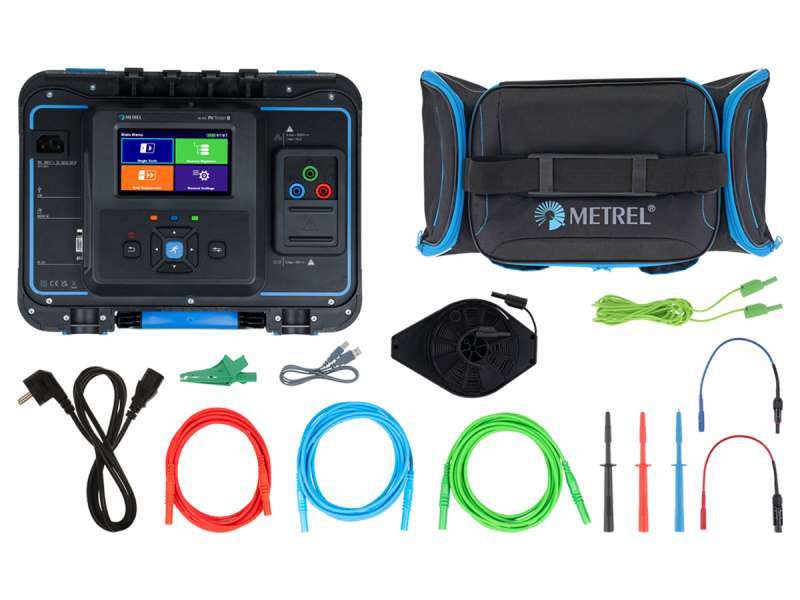

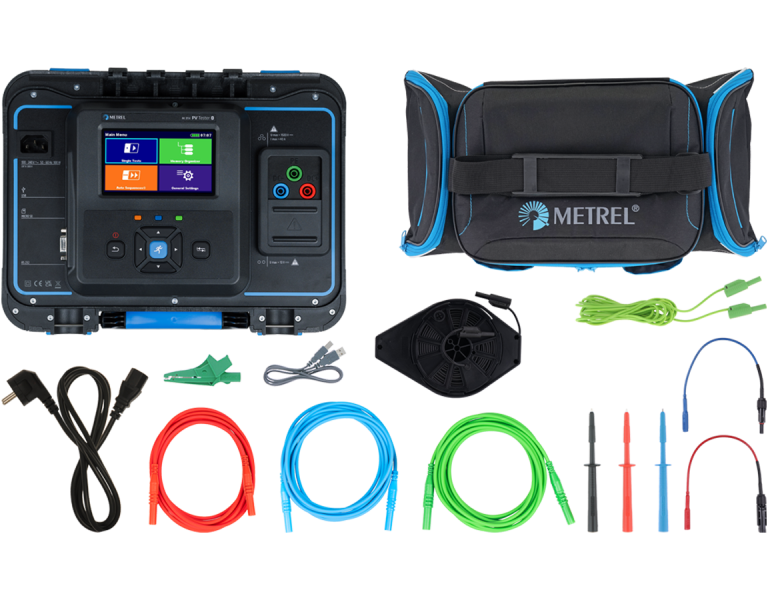

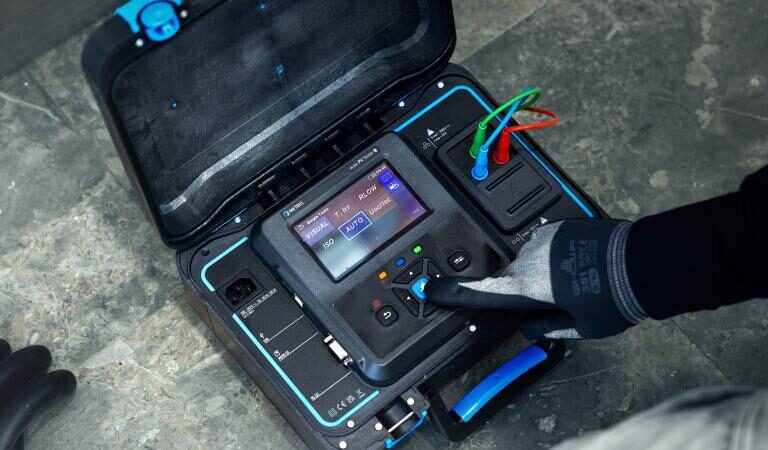

METREL MI3114

Hauptfunktionen

Spannung DC
- 1500V DC
Strom DC
- 40A DC
Erdverbindung / Durchgan
- max. 200mA Zweidraht
Isolationswiderstand
- 250V
- 500V
- 1000V
- 1500V
Erd- / Bodenwiderstand
- 2kOhm Messbereich
PV-Tests
- ISC, Uoc, Polarität
- PV Isolation
- Modul Temperatur
- DC-seitige Messung U
- DC-seitige Messung I
- High efficiency modules (20%+)

Im Pro set zusätlich enthalten

A 1785 Ferneinheit
A 1833 PV Temperaturfühler
A 1834 PV Referenzzelle
2 x A 1835 Klemme zum Anbringen des Zubehörs
A 1791 Trageriemen mit Spannschnalle
S 2080 6 Aufladbare Batterien 1,2 V, 2100 mAh, Typ AA
A 1548 Stromversorgungsadapter 0,5 A/12 V**
Kalibrierschein für A 1785

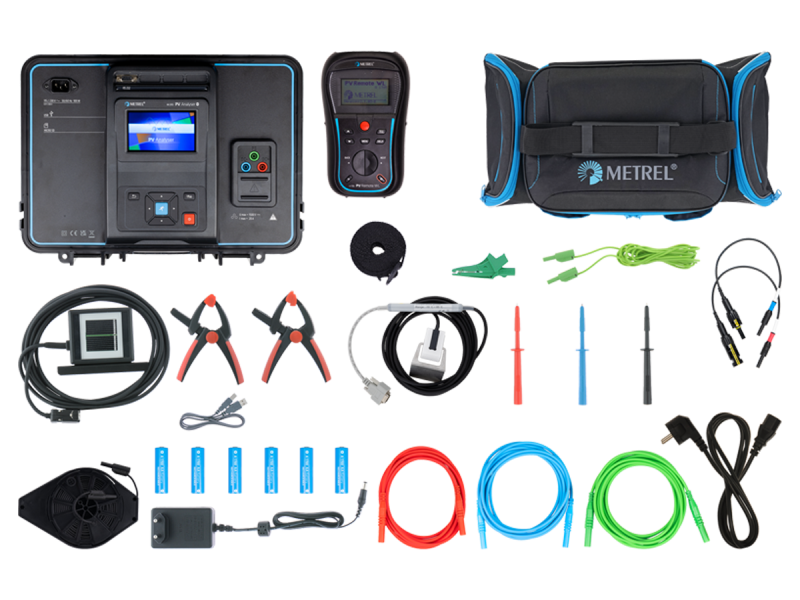

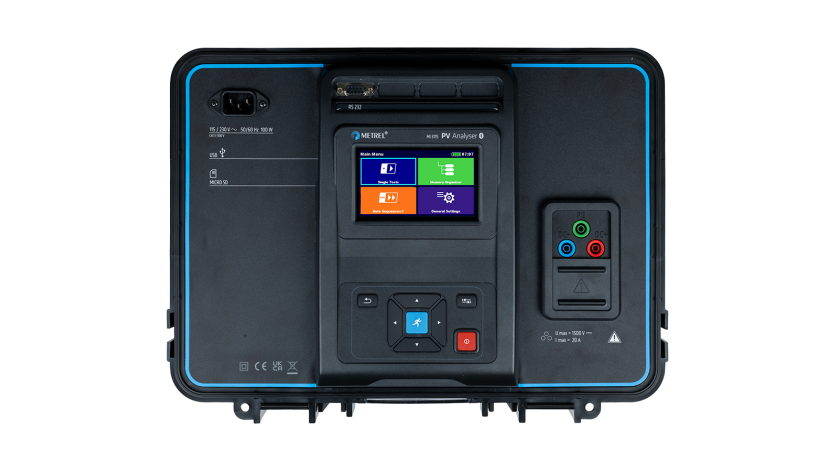

METREL MI3115

Hauptfunktionen

Spannung DC
- 1500V DC
Strom DC
- 20A DC
Erdverbindung / Durchgang
- max. 200mA Zweidraht
Isolationswiderstand
- 250V
- 500V
- 1000V
- 1500V
Erd- / Bodenwiderstand
- 2kOhm Messbereich
PV-Tests
- ISC, Uoc, Polarität
- PV Isolation
- Einstrahlungsmessung
- Modul Temperatur
- I-V Kennlinie
- Extrapolation auf STC
- Umpp, Impp, Pmax
- PV-Modul Datenbank
- Rs (berechnet in PC-SW)
- DC-seitige Messung U
- DC-seitige Messung I
- DC-seitige Messung P
- High efficiency modules (20%+)
Leistungsmessung
- Leistung für I/U-Kurve in PV

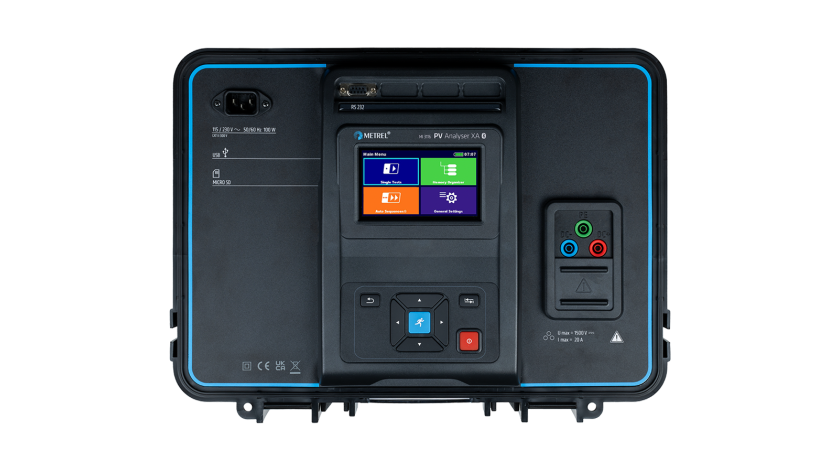

METREL MI3116

Hauptfunktionen

Spannung DC
- 1500V DC
Strom DC
- 40A DC
Erdverbindung / Durchgang
- max. 200mA Zweidraht
Isolationswiderstand
- 250V
- 500V
- 1000V
- 1500V
Erd- / Bodenwiderstand
- 2kOhm Messbereich
PV-Tests
- ISC, Uoc, Polarität
- PV Isolation
- Einstrahlungsmessung
- Modul Temperatur
- I-V Kennlinie
- Extrapolation auf STC
- Umpp, Impp, Pmax
- PV-Modul Datenbank
- Rs (berechnet in PC-SW)
- DC-seitige Messung U
- DC-seitige Messung I
- DC-seitige Messung P
- Bifaziale Module
- High efficiency modules (20%+)
Leistungsmessung
- Leistung für I/U-Kurve in PV

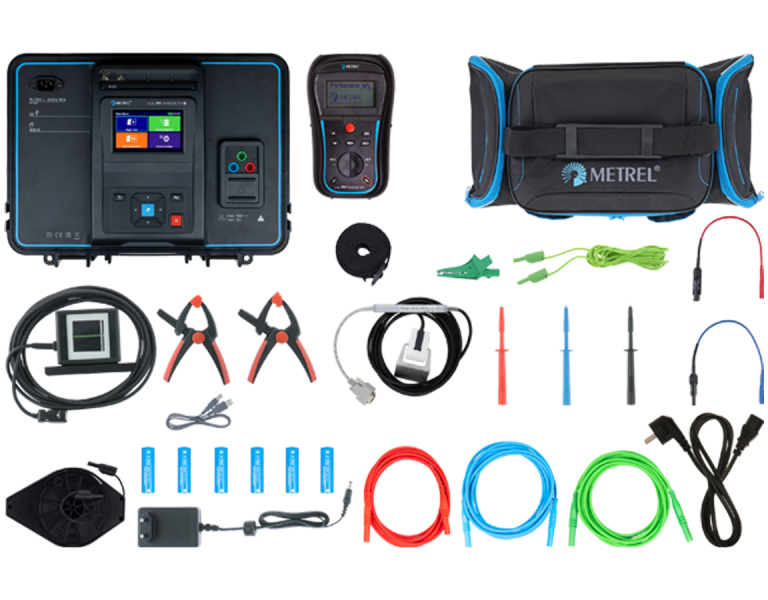

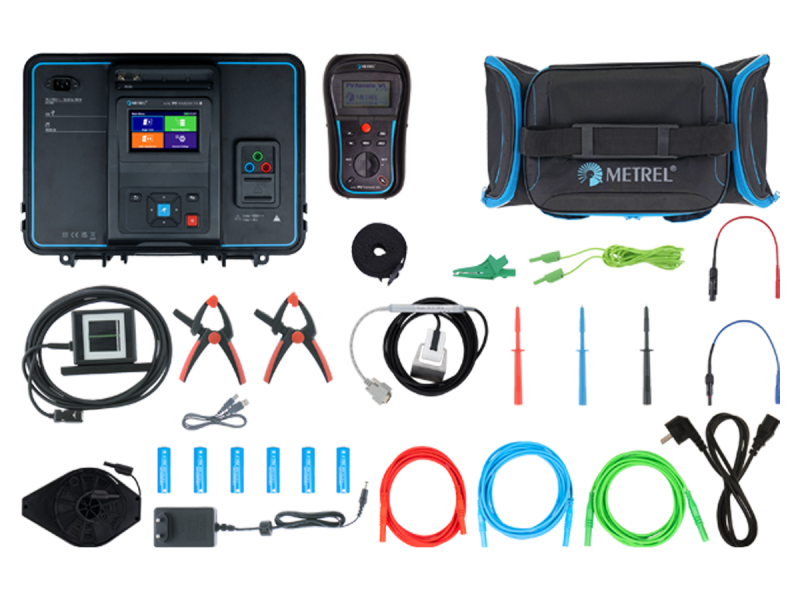

Im Bifazial Set zusätzlich enthalten

A 1844 PV Referenzzelle für Dual Mount
A 1383 Temperaturfühler mit 3 m Kabel
A 1835 Klemme zum Anbringen des Zubehörs

Besonderheiten

Prüfung von PV-Strings mit bis zu 1500V und bis zu 40Amp.
Messung der Einstrahlung und Zelltemperatur über Ferneinheit per Funk. Durch Zeitsynkronisation zwischen beiden Gerätes ist keine dauerhafte Verbindung nötig.
Zugelassen für Messungen der Kategorie 1 und 2.
Die Nennwerte der meisten PV-Modulhersteller sind in der Datenbank hinterlegt und können bequem zur Messung ausgewählt werden.
Anlegen eigener PV-Moduldaten bequem möglich.
Messung bifazialer Solarmodule dank weiterer Referenszelle per Ferneinheit (Funk).
Bewertung der U/I Kennlinie in der im Lieferumfang enthaltenen Software.

Normen

Gebäude-NS-Installation

Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
DIN IEC 60364 Errichten von Niederspannungsanlagen
DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe

Photovoltaikanlagen

DIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme – Anforderungen an Prüfung, Dokumentation und Instandhaltung – Teil 2: Netzgekoppelte Systeme – Instandhaltung von PV-Systemen
EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance - Part 1: Grid connected systems - Documentation, commissioning tests and inspection
EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance - Part 2: Grid connected systems - Maintenance of PV systems

Gerätesicherheit gegenüber dem Benutzer

DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen
DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis

EMV-Sicherheit

DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen – Teil 1: Allgemeine Anforderungen

Ferneinheit W-LAN

A1785 Ferneinheit

Die Ferneinheit A1785 ist ein wesentlicher Bestandteil des PV-Sets.
Die WLAN-Ferneinheit ermöglicht die bequeme Aufzeichnung der Zell- und Umgebungstemperatur sowie der Sonneneinstrahlung aus der Ferne.

Dabei ist unerheblich, ob während der Messung noch eine Funkverbindung zum MI3115 PV-Analyzer besteht oder nicht.
Die Realisierung erfolgt durch einen Speicher in der Ferneinheit sowie einen Zeitabgleich zwischen PV-Tester und Ferneinheit bei einmaliger Verbindung.

Der entscheidende Vorteil für Sie liegt in der Mobilität der Messung, da keine Einschränkungen im Abstand der zu messenden Zelle und dem Wechselrichter bestehen.

Zubehör

PV-Kurzschlussschalter für Kurzschlussstrommessung

Kurzschlussstrommessungen im DC-Teil einer PV-Anlage bergen die Gefahr von Lichtbögen beim An- oder Abstecken der MC4-PV-Stringleitungen oder der Messleitungen.

Mit dem DC-Trennschalter vermeiden Sie die Gefahr von gefährlichen Lichtbögen. Zusätzlich adaptieren Sie mit diesem Trennschalter das MC-4 PV-Steckverbindungen auf 4mm-Standard-Sicherheitsbuchsen.

Mit der beiliegenden Kurzschlussbrücke können Sie mit einer geeignete Stromzange sicher und ohne Lichtbogen den Kurzschlussstrom messen.

Photovoltaik Strommesszange MD 9260

Die MD 9260 ist das erste Messinstrument von Metrel, das Messungen bis zu 1500 V mit CAT III-Sicherheit unterstützt. Ihr Spannungsbereich und ihre Sicherheit machen sie äußerst nützlich in anspruchsvollen Umgebungen, wie in Solarkraftwerken, Windkraftanlagen oder anderen Hochleistungsumgebungen, in denen DC-Strom verwendet wird.

Sie verfügt über einen Strombereich von 2000 A AC/DC und kann zusätzlich Widerstand, Kapazität, Frequenz und die Temperatur messen – kurzum ein vielseitiges Vielfachmesswerkzeug für die Verwendung in Leistungsanwendungen.
