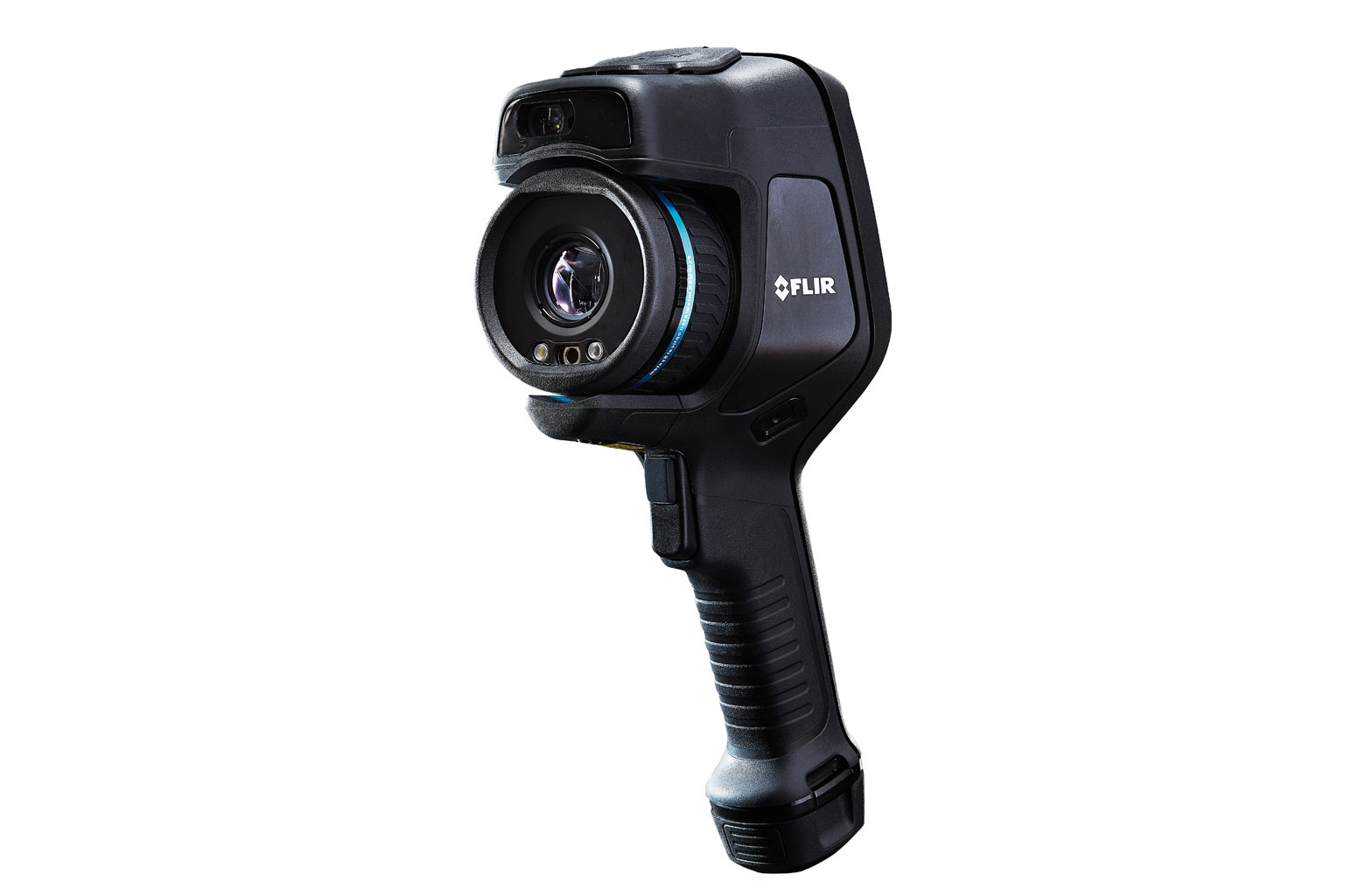

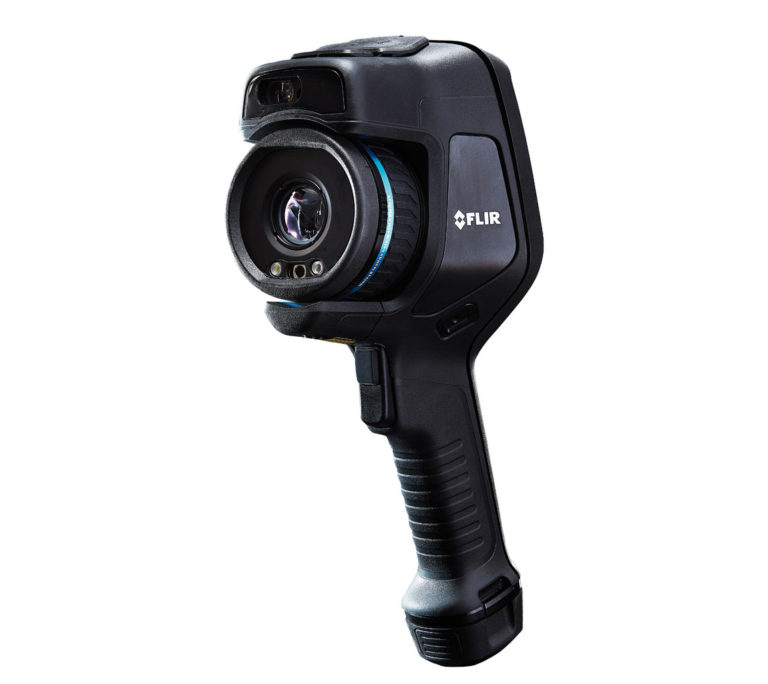

FLIR Wärmebildkamera Serie EXX, H0222-F5001

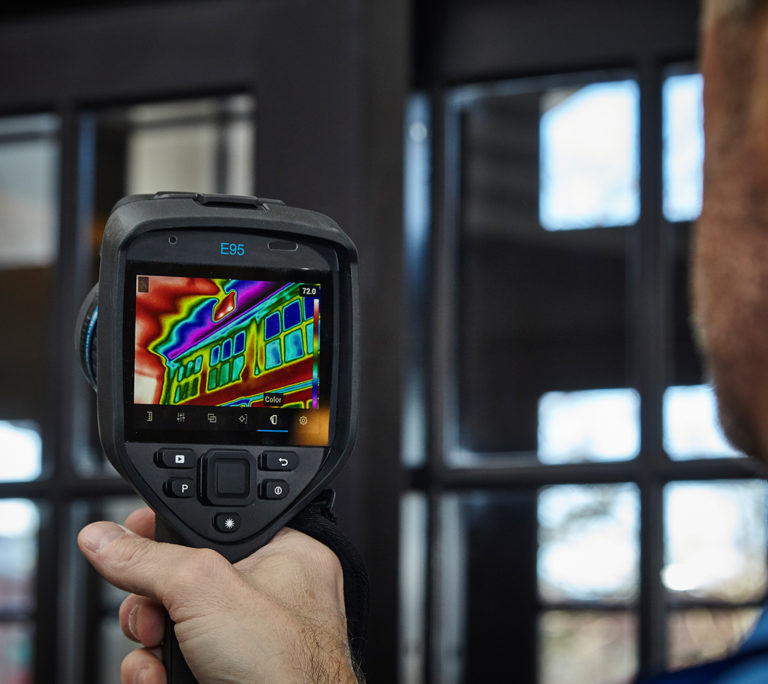

FLIR hat die Exx-Serie von Grund auf neu entwickelt, sodass sie nun die beste Leistung, Auflösung und thermische Empfindlichkeit aller Wärmebildkameras im Pistolendesign auf dem Markt bietet.

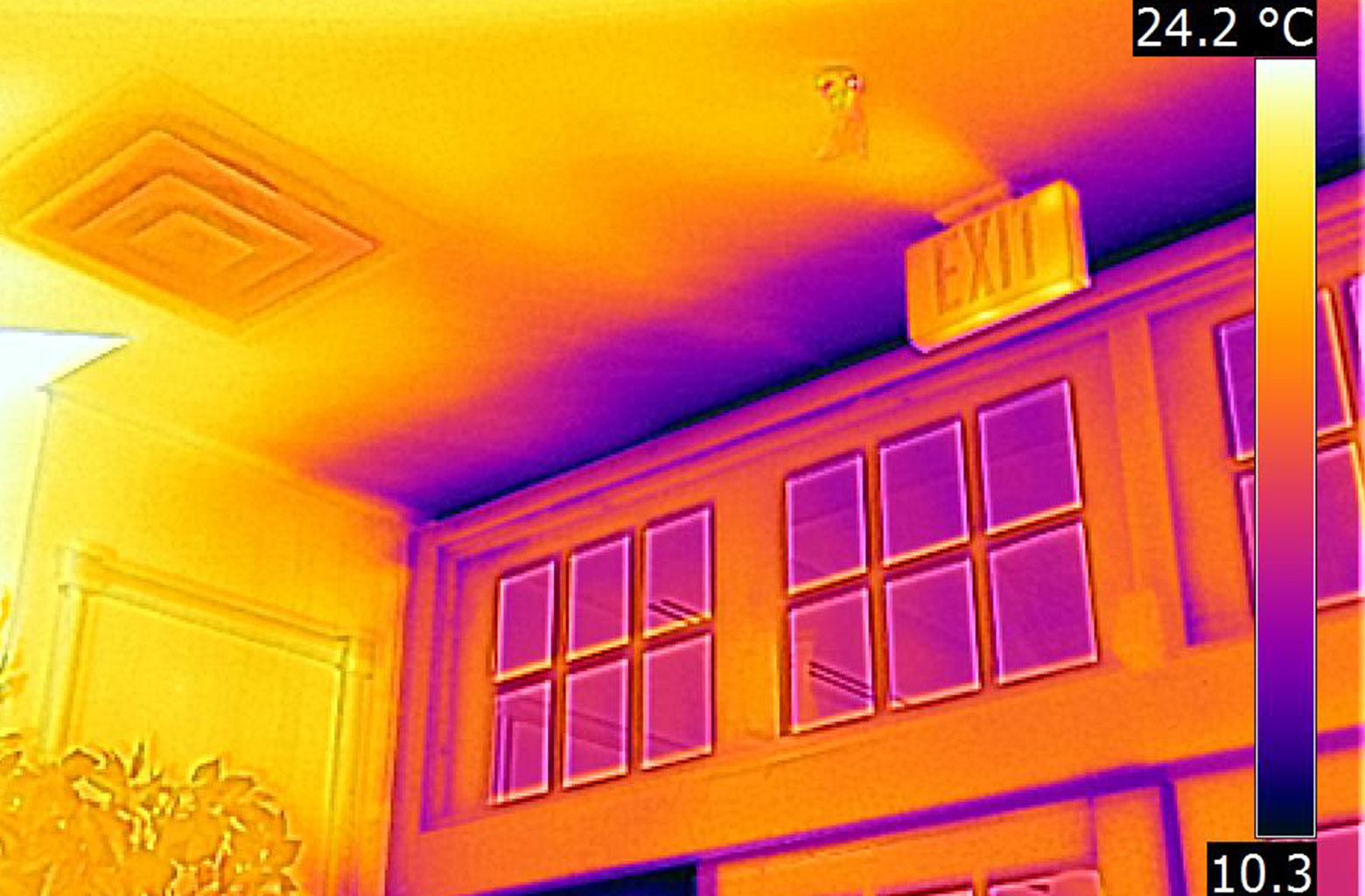

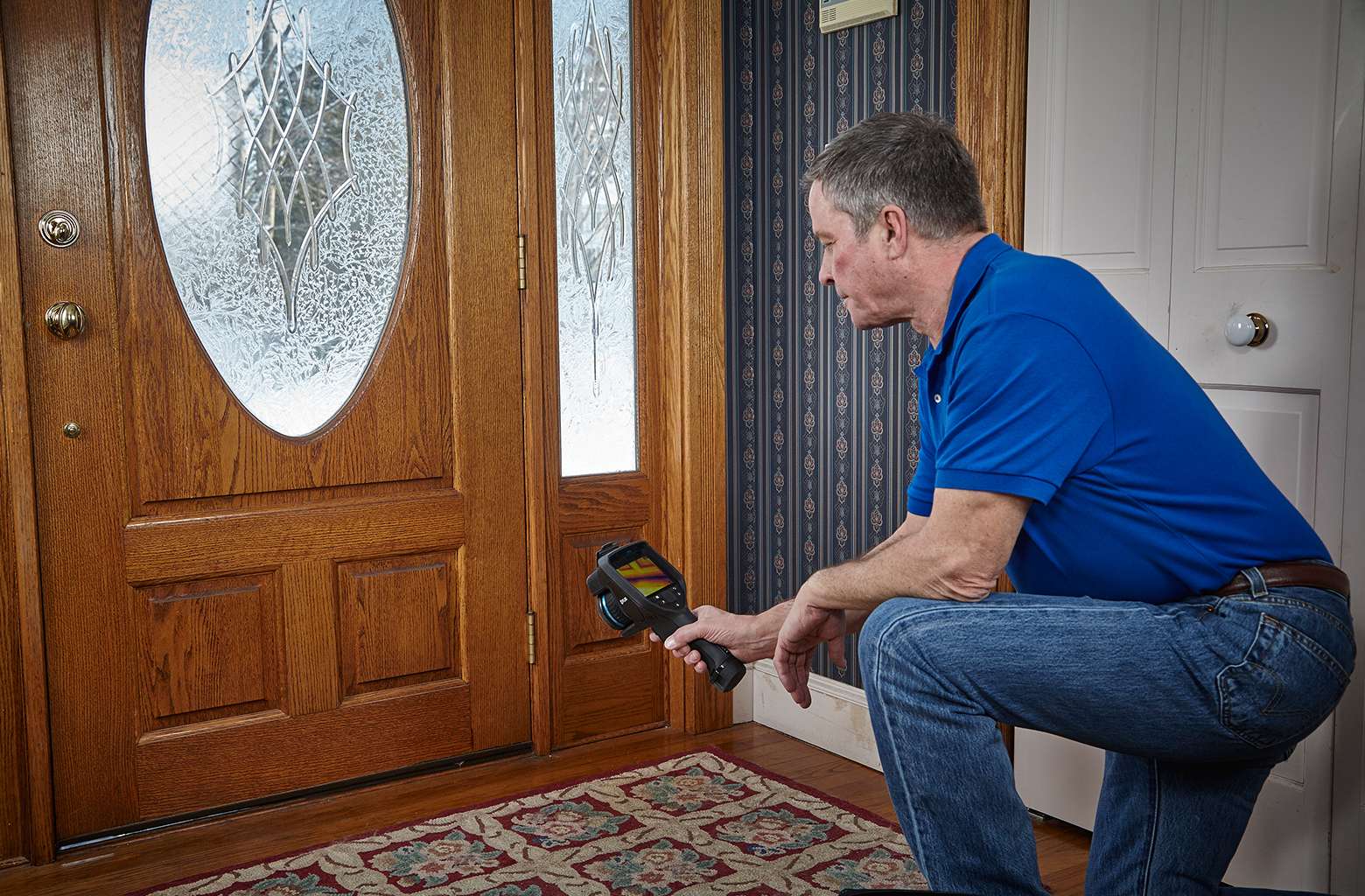

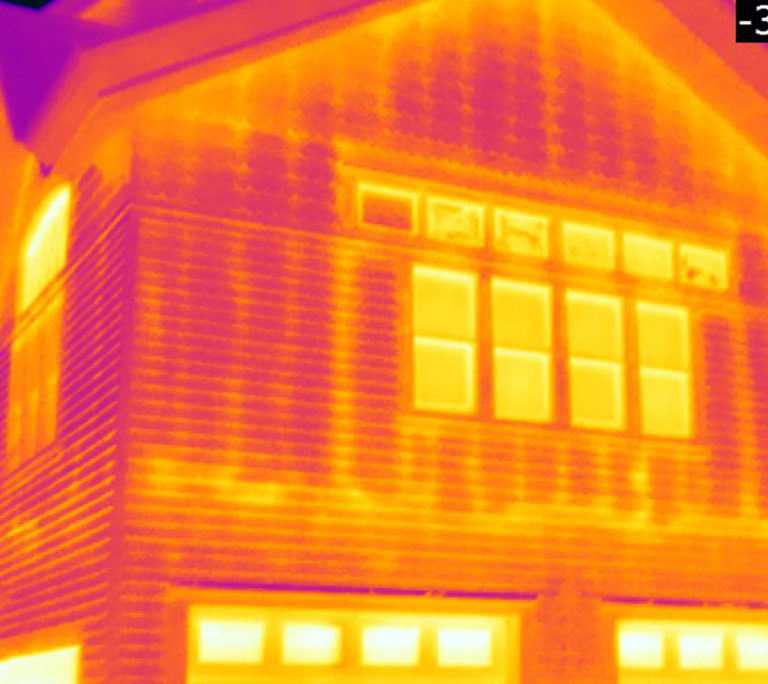

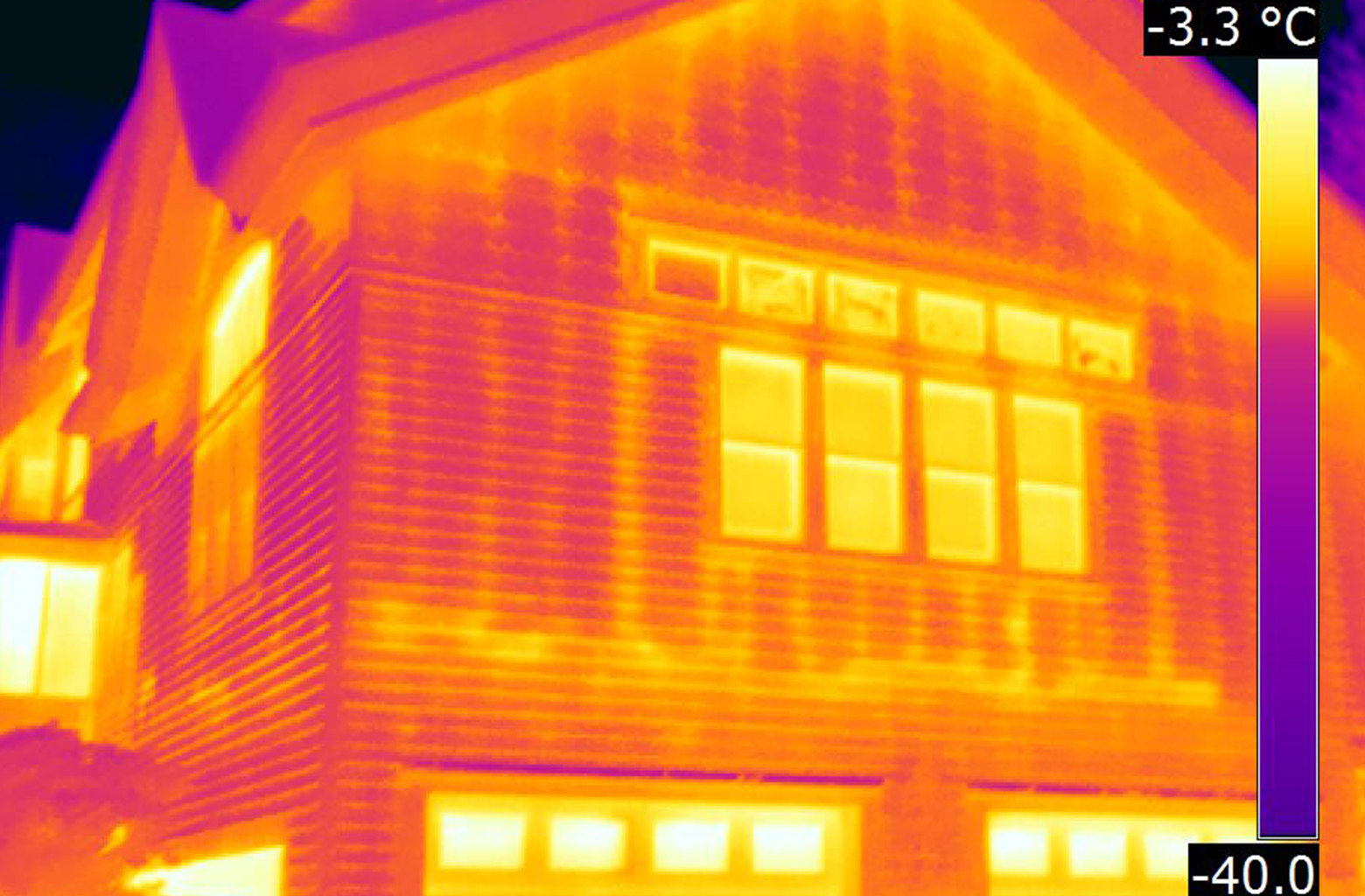

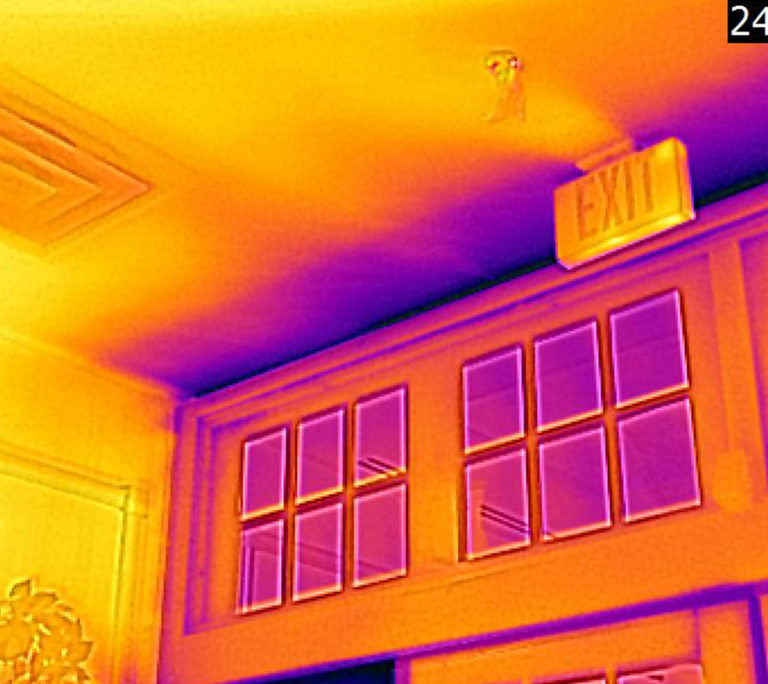

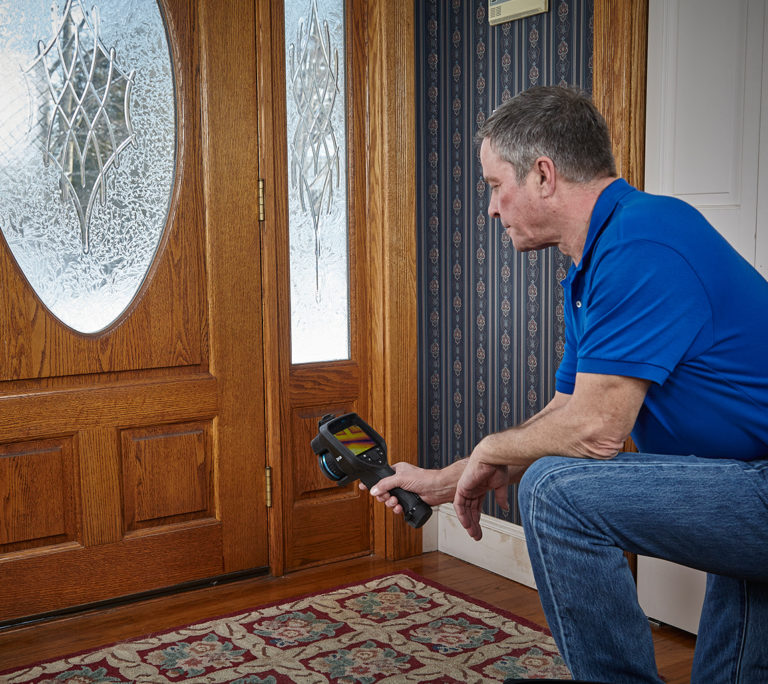

Die neuen Kameras der Exx-Serie umfassen sämtliche Funktionen, die Sie benötigen, um die frühen Anzeichen von eindringendem Wasser, Luftlecks und anderen Gebäudemängeln zu erkennen, bevor diese schwerwiegende Schäden verursachen.

Technische Daten

Funktionen nach Kamera	E75
IR-Auflösung	320 × 240 (76.800 Pixel)
Objekttemperaturbereich	-20 °C bis 120 °C
	0 °C bis 650 °C
	300 °C bis 1000 °C
	Optionale Kalibrierung: 300 °C bis 1000 °C
Zeitraffer (Infrarot)	Nein
Wärmebild IR-Pyrometer	1 im Live-Modus

Funktionen nach Kamera	E85
IR-Auflösung	384 × 288 (110.592 Pixel)
Objekttemperaturbereich	-20 °C bis 120 °C
	0 °C bis 650 °C
	300 °C bis 1200 °C
Zeitraffer (Infrarot)	Nein
Wärmebild IR-Pyrometer	3 im Live-Modus

Funktionen nach Kamera	E95
IR-Auflösung	464 × 348 (161.472 Pixel)
Objekttemperaturbereich	-20 °C bis 120 °C
	0 °C bis 650 °C
	300 °C bis 1500 °C
Zeitraffer (Infrarot)	10 Sek. bis 24 Stunden
Wärmebild IR-Pyrometer	3 im Live-Modus

Gemeinsame Merkmale
Detektortyp und Pixelabstand	Ungekühlter Mikrobolometer, 17 µm
Thermische Empfindlichkeit/NETD	< 0,03 °C bei 30 °C
Spektralbereich	7,5 14,0 µm
Bildfrequenz	30 Hz

Bilderzeugung und optische Daten
Sichtfeld (FOV)	42° × 32° (10-mm-Objektiv), 24° × 18° (18-mm-Objektiv), 14° × 10° (29-mm-Objektiv)
Mindestabstand zum Scharfstellen	0,5 m (18-mm-Objektiv)
F-Zahl	f/1.3
Objektiverkennung	Automatisch
Fokus	Stufenloser One-Shot-Laser-Entfernungsmesser (LDM), One-Shot-Kontrast, manuell
Digitalzoom	1- bis 4-fach stufenlos

Bildpräsentation & -modi
Anzeige	4 Zoll, 640 × 480-Pixel-Touchscreen-LCD mit automatischer Drehung
Digitalkamera	5 MP, 53° × 41° FOV
Farbpaletten	Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
Bildmodi	Infrarot, sichtbares Licht, MSX®, Bild-in-Bild
Bild-in-Bild	Größe und Position einstellbar
MSX®	Legt sichtbare Details über das Wärmebild mit voller Auflösung
UltraMax	Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC

Messung und Analyse
Genauigkeit	±2 °C/±2 % des Ablesewertes bei Umgebungstemperaturen von 15 - 35 °C & Objekttemperaturen über 0 °C
Alarme	Feuchtigkeitsalarm, Dämmungsalarm, Messalarme
Farbalarm (Isotherm)	Oberhalb / unterhalb / Intervall / Kondensation / Dämmung
Laser-Entfernungsmessung	Ja, auf dem Display
Voreinstellungen für Messungen	Keine Messung, Center-Spot, Hot-Spot, Cold-Spot, Benutzerdefiniert 1, Benutzerdefiniert 2
Kompass, GPS	Ja, automatisches GPS-Tagging von Bildern

Bildspeicher
Speichermedium	Wechselbare SD-Speicherkarte (8 GB)
Bilddateiformat	Standard-JPEG mit Messdaten

Videoaufzeichnung und Streaming
Radiometrische IR-Videoaufzeichnung	Radiometrische Echtzeitaufzeichnung (.csq)
Nicht radiometrische IR-Videoaufzeichnung / Aufzeichnung von Videos mit sichtbarem Licht	H.264 auf Speicherkarte
Radiometrisches IR-Videostreaming	Ja, über UVC oder WLAN
Nicht radiometrisches IR-Videostreaming	H.264 oder MPEG-4 über WLAN
	MJPEG über UVC oder WLAN

Kommunikation
Schnittstellen	USB 2.0, Bluetooth, WLAN
Videoausgang	DisplayPort über USB Typ C

Stromversorgung
Akkutyp	Li-Ion-Akku, aufladbar in Kamera oder über separates Ladegerät
Akkubetriebsdauer	Ca. 2,5 Stunden bei 25 °C Umgebungstemperatur und typischer Nutzung

Ergänzende Daten
Betriebstemperaturbereich	-15 °C bis 50 °C
Lagertemperaturbereich	-40 °C bis 70 °C
Stöße / Vibrationen / Gehäuse, Sicherheit	25 g / IEC 60068-2-27, 2 g / IEC 60068-2-6, IP 54 / IEC 60529, EN / UL / CSA / PSE 60950-1
Gewicht/Abmessungen ohne Objektiv	1 kg, 27,8 × 11,6 × 11,3 cm

Technische Änderungen vorbehalten

Besonderheiten

Schneller und präziser kontinuierlicher Fokus
Laserunterstützter Autofokus, der verzögerungsfrei auf Bewegungen reagiert und auch in unübersichtlichen Szenen zuverlässig scharf stellt

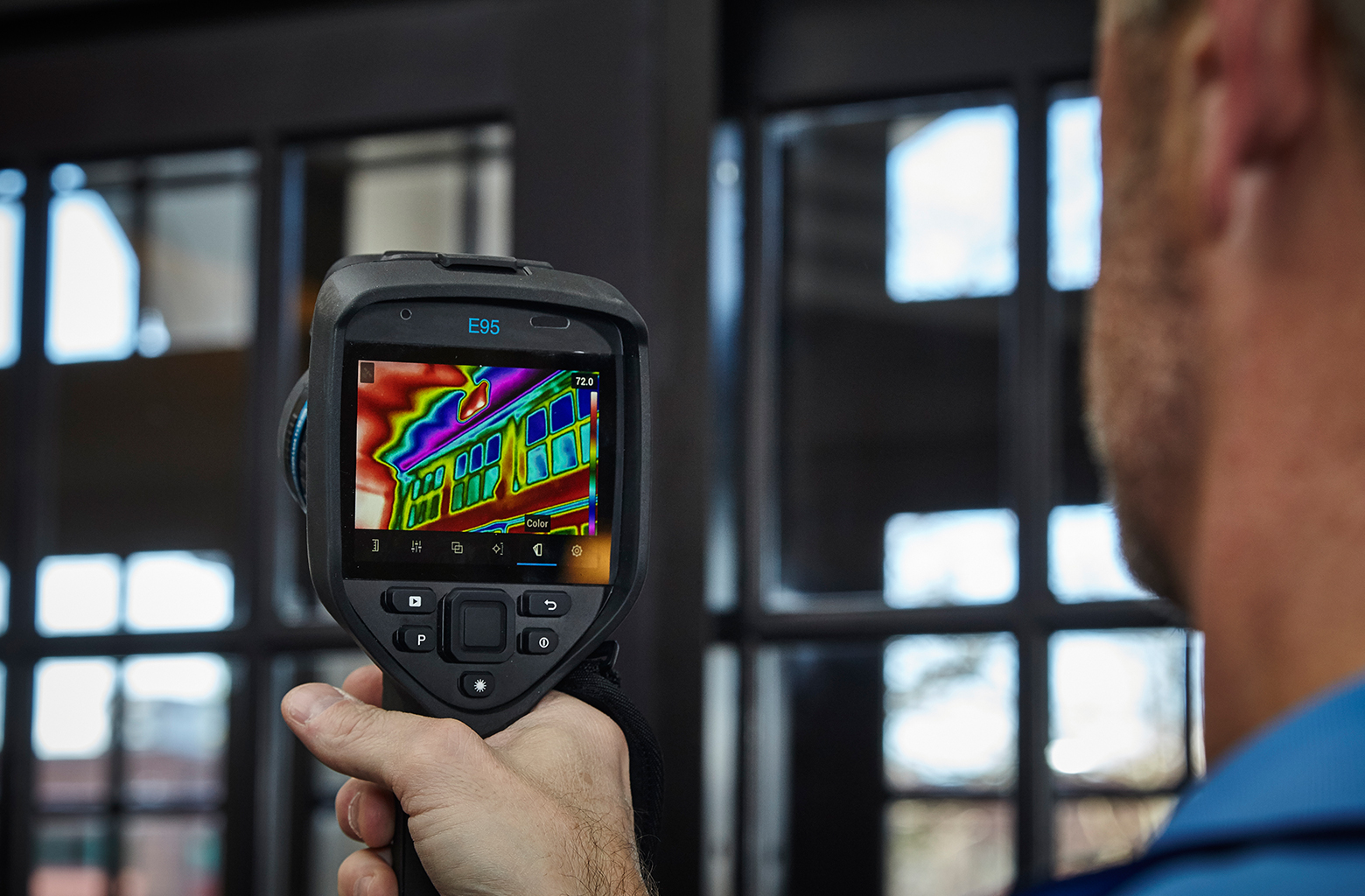

Klare Sicht bei jedem Winkel
Mit dem detailreichen 4″-LC-Display mit 160°-Sichtwinkel behalten Sie das Wärmebild während der Arbeit immer im Blick

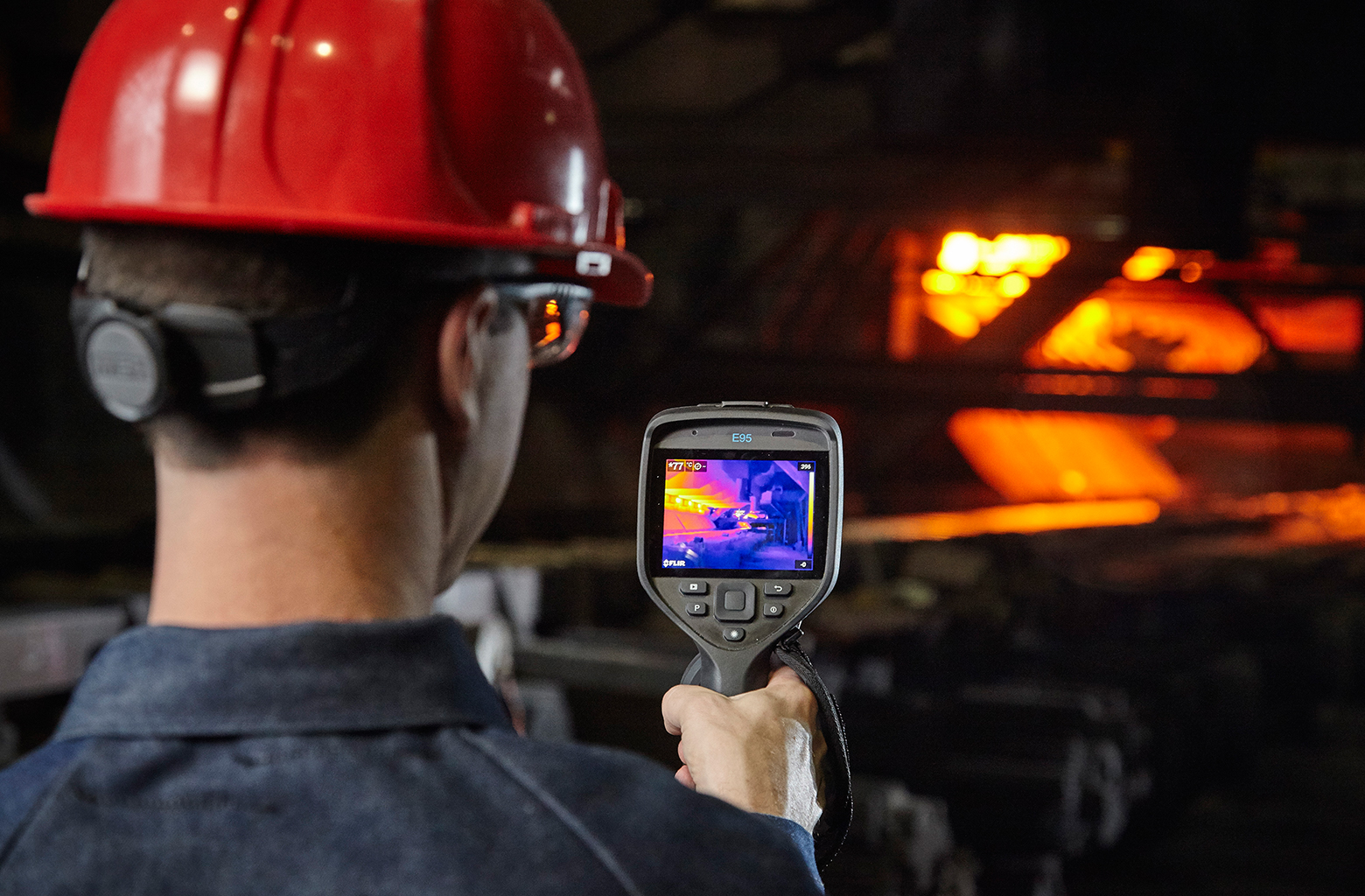

Kalibrierung für hohe Temperaturen
Kameras der Exx-Serie unterstützen weite Messbereiche (-20 °C bis 120 °C, 0 °C bis 650 °C und 300 °C bis 1500 °C)
Intuitiv bedienbare Benutzeroberfläche und Navigation
Dank kapazitivem Touchscreen und komfortablen Menütasten lässt sich die Kamera bequem einhändig bedienen.
Herausragende Bildoptimierungstechnologie MSX^®
Die patentierte MSX^®-Technologie wurde weiter verbessert. Aufnahmen mit sichtbarem und infrarotem Licht werden enger verzahnt.
Branchenführende Garantie „2-5-10“
FLIR stattet die Exx-Serie mit der branchenweit besten Garantie auf Akku, Gehäuse und Detektor aus.
