FLIR T500 Wärmebildkamera-Serie, H0510-E1530

Die T530 und T540 wurden speziell dafür entwickelt, um erfahrene Thermografen und IR-Serviceberater aus der Energieerzeugungs-, Elektroverteilungs- und Fertigungsindustrie genau mit der Auflösung, Geschwindigkeit und Ergonomie zu unterstützen, die diese für die effiziente und stressfreie Ausführung ihrer täglichen Aufgaben benötigen.

Technische Daten

Funktionen nach Kamera T530 T540

IR-Auflösung 320 x 240 (76.800 Pixel) 464 x 348 (161.472 Pixel)
UltraMax®-Auflösung 307.200 effektive Pixel 645.888 effektive Pixel
Objekttemperaturbereich -20 °C bis 120 °C -20 °C bis 120 °C
  0 °C bis 650 °C 0 °C bis 650 °C

  Optionale Kalibrierung: Optionale Kalibrierung:
  300 °C bis 1.200 °C 300 °C bis 1.200 °C
Digitalzoom 1- bis 4-fach stufenlos 1- bis 6-fach stufenlos
Panorama-Bildmodus Nein Ja
Gemeinsame Merkmale

Detektortyp und Pixelabstand Ungekühlter Mikrobolometer, 17 µm
Thermische Empfindlichkeit/NETD <30 mK bei 30 °C (mit 42°-Objektiv)
Spektralbereich 7,5 – 14,0 µm
Bildfrequenz < 30 Hz
Programmierbare Tasten 2
Bilderzeugung und optische Daten
Objektiverkennung Automatisch
Blendenzahl f/1.1 (mit 42°-Objektiv), f/1.3 (mit 24°-Objektiv), f/1.5 (mit 14°-Objektiv)
Fokus Stufenloser One-Shot-Laser-Entfernungsmesser, One-Shot-Kontrast, manuell
Mindestfokusabstand Mit 42°-Objektiv: 0,3 m (0,65 m mit MSX®)
  Mit 24°-Objektiv: 0,5 m; optionaler Makromodus
  Mit 14°-Objektiv: 1,0 m
Bildpräsentation und -modi
Display 4 Zoll Touchscreen-LCD mit 640 x 480 Pixeln und automatischer Drehfunktion
Digitalkamera 5 MP, mit integrierter Foto/Video-LED-Leuchte
Farbpaletten Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
Bildmodi Infrarot, sichtbares Licht, MSX®, Bild-in-Bild
Messung und Analyse
Messgenauigkeit ±2 °C oder ±2 % des Ablesewerts
Spotmesser und Bereich Je 3 im Live-Modus
Voreinstellungen für Messungen (Presets) Keine Messung, Center-Spot, Hot-Spot, Cold-Spot, Benutzerdefiniert 1&2
Laserpointer Ja
Laser-Entfernungsmesser Ja; eigene Taste
Kommentare
Sprache Aufzeichnung über integriertes Mikrofon oder Bluetooth.
Text Vordefinierte Liste oder Touchscreen-Tastatur
Freihändig zeichnen Über Touchscreen, nur auf Infrarotbildern
Distanz, Bereichsmessung Ja; berechnet den Bereich innerhalb des Messfelds in m2 oder ft2
METERLiNK® Ja
Bildspeicher
Speichermedium Auswechselbare SD-Speicherkarte
Bilddateiformat Standard-JPEG mit Messdaten
Zeitraffer (Infrarot) 10 Sek. bis 24 Std.
Videoaufzeichnung und Streaming
Radiometrische IR-Videoaufzeichnung Radiometrische Echtzeitaufzeichnung (.csq)
Nicht radiometrisches IR- oder visuelles Video H.264 auf Speicherkarte
Radiometrisches IR-Videostreaming Ja, über UVC oder WLAN
Nicht-radiometrisches IR-Videostreaming H.264 oder MPEG-4 über WLAN
  MJPEG über UVC oder WLAN
Kommunikationsschnittstellen USB 2.0, Bluetooth, WLAN
Videoausgang DisplayPort über USB Typ C
Ergänzende Daten
Akku Li-Ion-Akku, aufladbar in Kamera oder über separates Ladegerät
Akkubetriebsdauer Ca. 4 Stunden bei 25 °C Umgebungstemperatur und typischer Nutzung
Betriebstemperaturbereich -15 °C bis 50 °C
Lagertemperaturbereich -40 °C bis 70 °C
Stöße/Vibrationen/Gehäuse, Sicherheit 25 g/IEC 60068-2-27, 2 g/IEC 60068-2-6/IP54, EN/UL/CSA/PSE 60950-1
Gewicht/Abmessungen (ohne Objektiv) 1,3 kg, YYY x YYY x YYY mm

Makromodus: Lösung mit einem Objektiv zur Abbildung kleiner Zielobjekte

Makromodus (Option): Lösung mit einem Objektiv zur Abbildung kleiner Zielobjekte

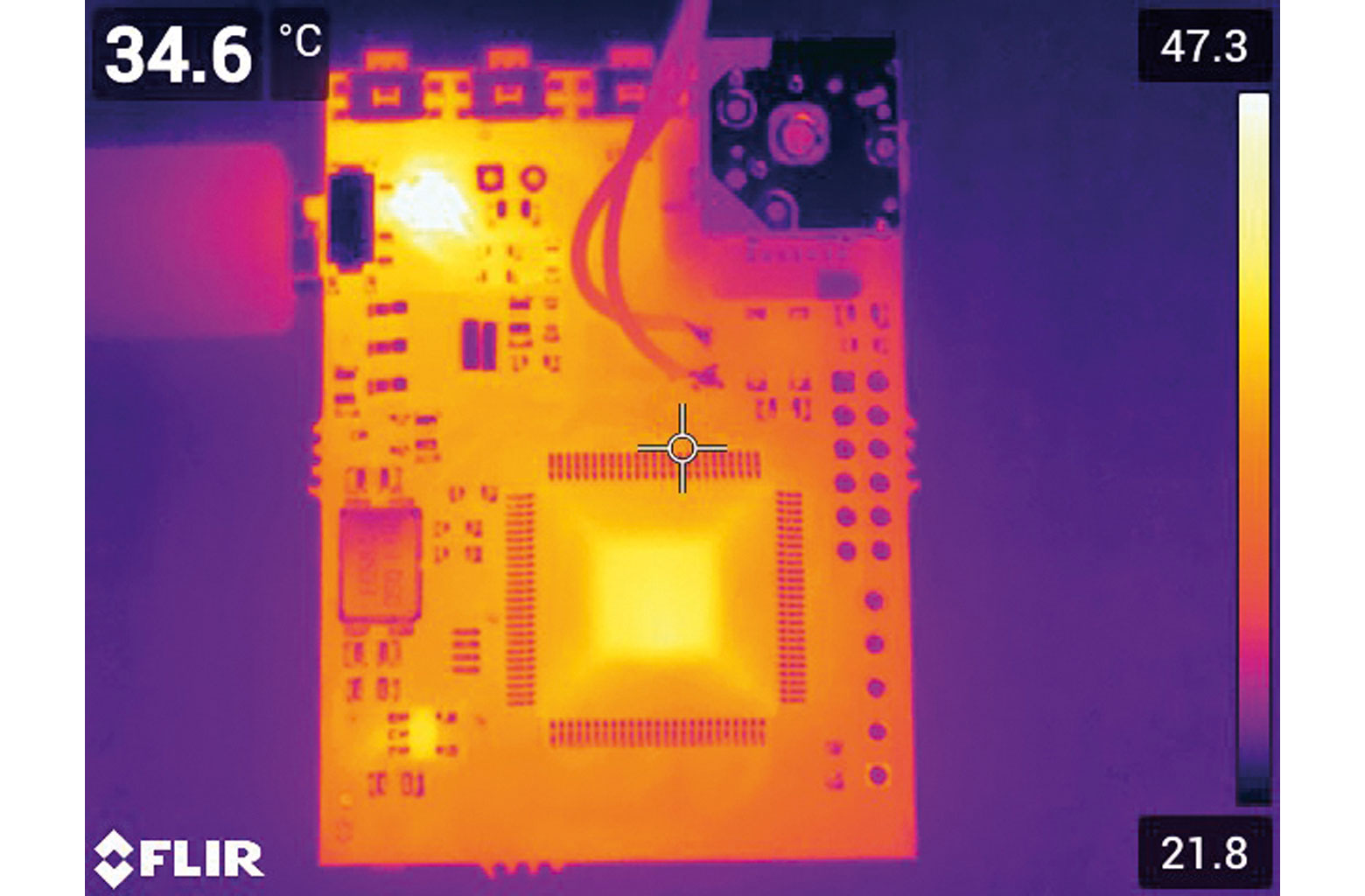

Angesichts der heutigen Miniaturisierung der Elektronik können die üblichen oberflächenmontierbaren elektronischen Baugruppen Größen von 0603 (1,6 mm × 0,8 mm) bis nur 0201 (0,6 mm × 0,3 mm) aufweisen. Für präzise Temperaturmessungen dieser Komponenten ist bei dem Zielobjekt mindestens ein Bereich von 3 x 3 Pixeln, 9 Pixel gesamt, erforderlich. Ein Bereich von 10 x 10 Pixeln oder mehr eignet sich ideal für eine höhere Messgenauigkeit >>> weiterlesen

Besonderheiten

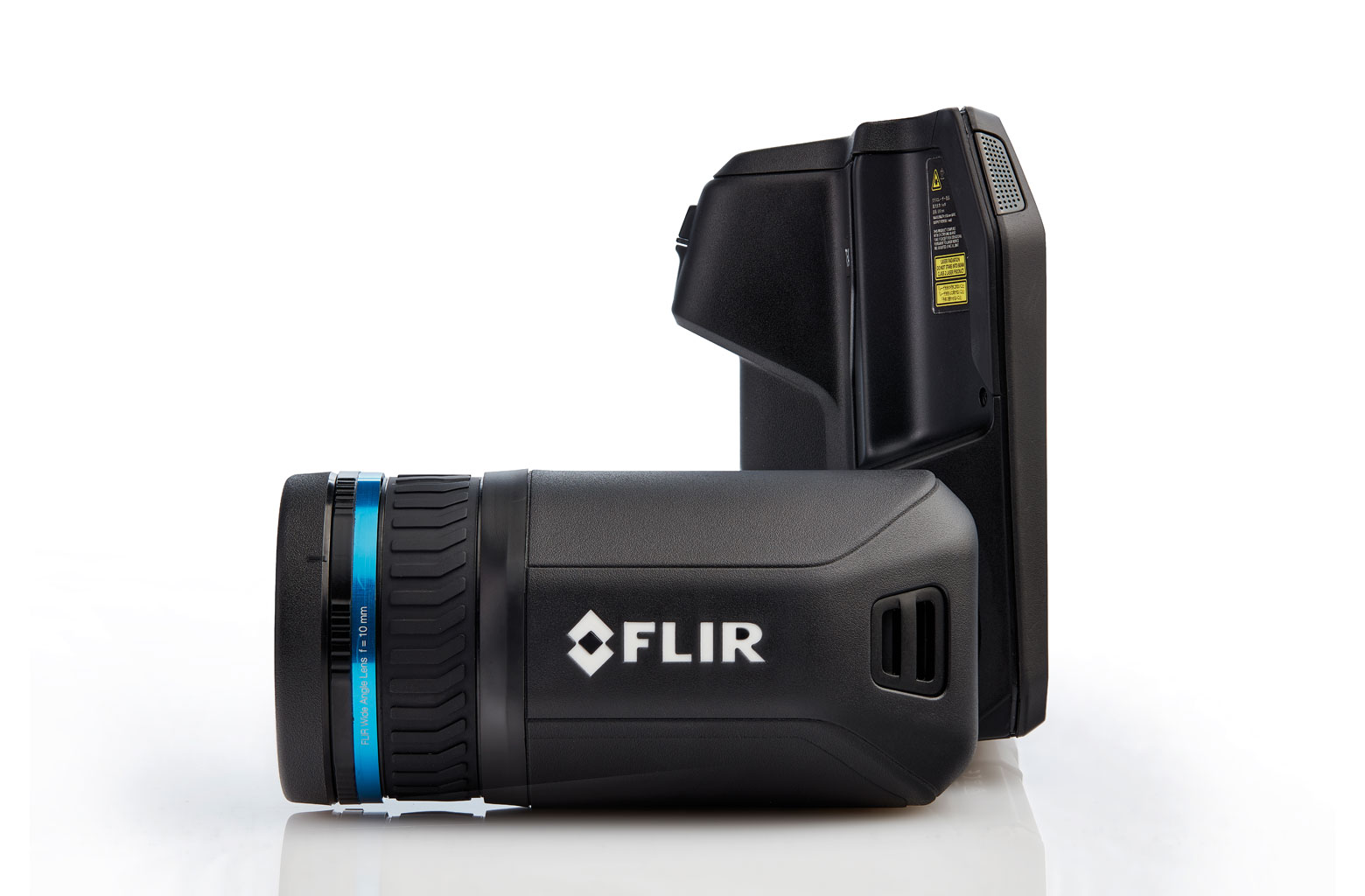

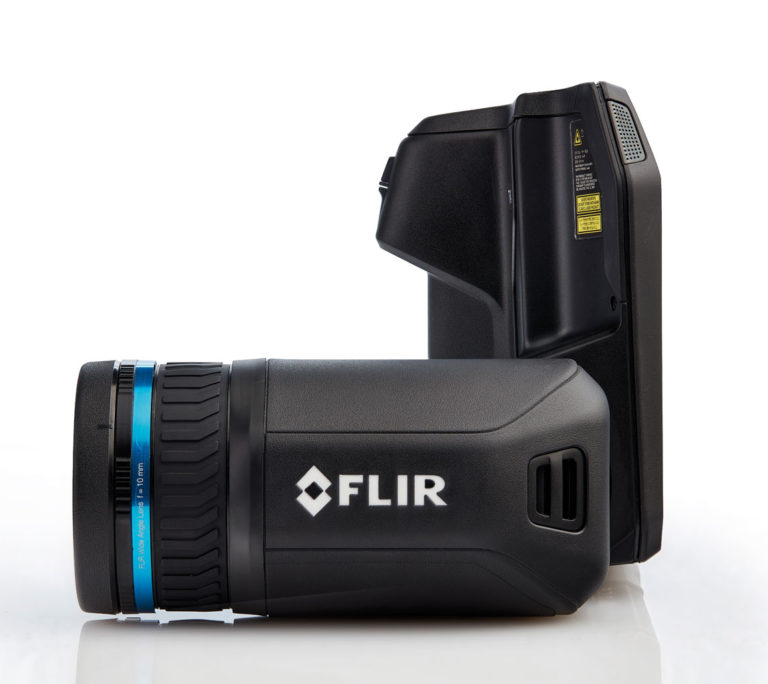

Um 180° drehbarer optischer Block

Überprüfen Sie bequem weit oben oder unten befindliche Zielobjekte mit der ergonomischsten und benutzerfreundlichsten Wärmebildkamera von FLIR.

Klare Sicht bei jedem Winkel

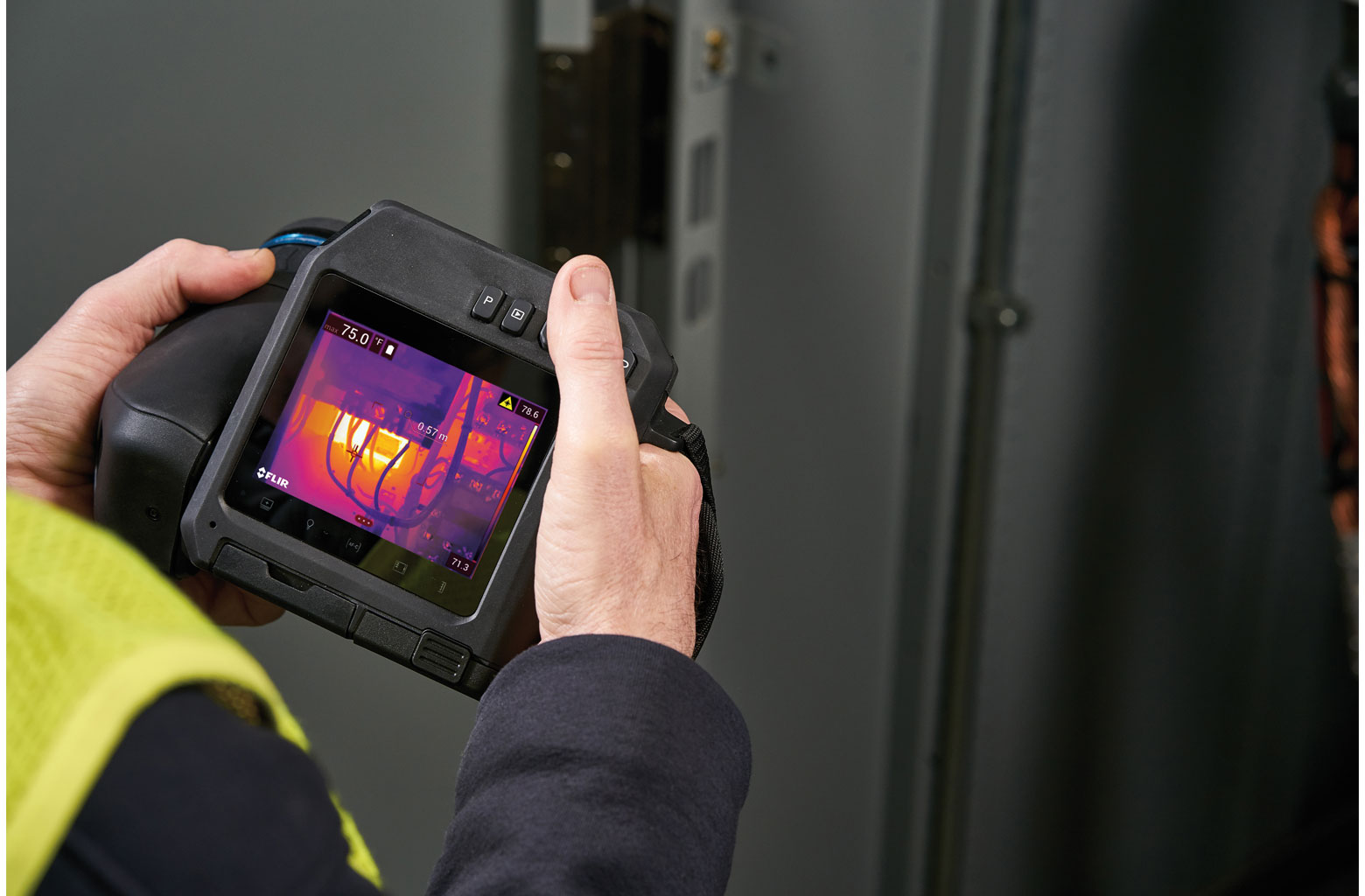

Auf dem leuchtstarken 4 Zoll LCD-Display mit 160° Blickwinkel lassen sich Wärmebilder in jeder Umgebung einfach und deutlich erkennen.

Schneller und präziser kontinuierlicher Fokus

Lasergestützter Autofokus, der verzögerungsfrei auf Bewegungen reagiert und auch in unübersichtlichen Umgebungen zuverlässig scharf stellt.

Intuitiv bedienbare Benutzeroberfläche und Navigation

Kapazitiver und benutzerfreundlicher Touchscreen mit intuitiver Menüführung; lässt sich außerdem mit zwei programmierbaren Tasten anpassen.

Aktualisierte Organisationstools

Automatische GPS-Positionsdatenspeicherung, Kompassvermerke und eine verbesserte Dateistruktur erleichtern die Berichterstellung und Archivierung.

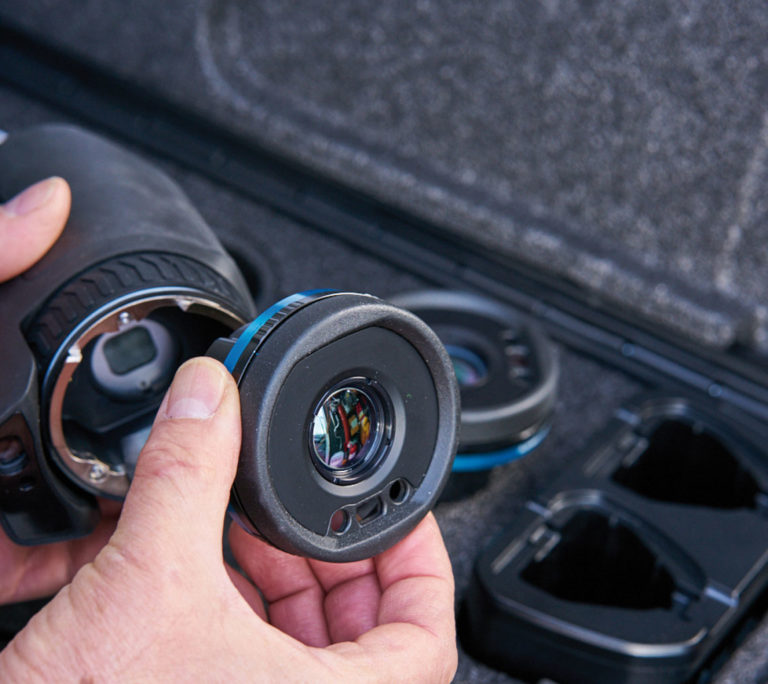

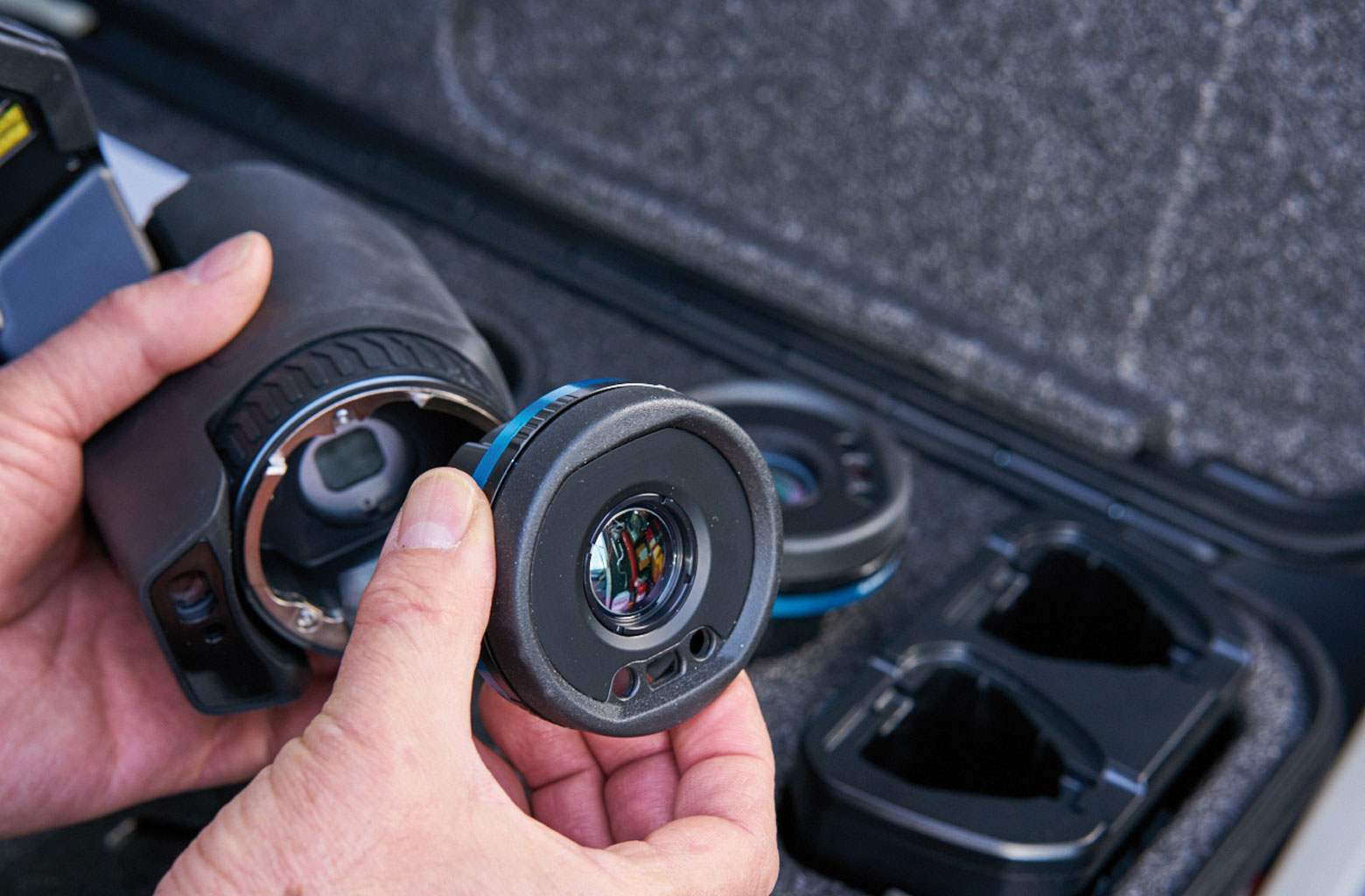

AutoCal-Wechselobjektive

Die intelligenten AutoCal-Wechselobjektive lassen sich auch an anderen Kameras sowie bei den neuesten Modellen der FLIR EXX-Serie nutzen.

Anwendungsbeispiele

Flexibel und effizient

Ihr um 180° drehbarer optischer Block macht die T500-Serie-Kameras zu den vielseitigsten und ergonomischsten Kameras der gesamten T-Serie. Damit können Sie auch schwer erreichbare Zielobjekte den ganzen Tag lang einfach und bequem überprüfen, ohne sich dafür umständlich verbiegen oder verdrehen zu müssen.

Damit Sie rasch kritische Entscheidungen treffen können

Der lasergestützte Autofokus gewährleistet, dass Sie jedes anvisierte Objekt rasch scharf stellen und jederzeit absolut präzise Temperaturmessungen ausführen können. FLIR Vision Processing™ liefert Ihnen mit MSX®, UltraMax® und unseren selbst entwickelten adaptiven Filteralgorithmen in jeder Situation gestochen scharfe Wärmebilder.

Maximale Sicherheit

Dank der zur Auswahl stehenden intelligenten AutoCal™-Wechselobjektive können Sie weitläufigere Bereiche aus sicherer Distanz auf potenzielle Defekte überprüfen, Temperaturmessungen mit herausragender Präzision vornehmen und Wärmebilder mit einer echten nativen Auflösung von 464 x 348 (161.472) Pixeln aufnehmen.

Varianten

24°: Standart-Objektiv
14°: Tele-Objektiv
42°: Weitwinkel-Objektiv

  • FLIR T530 – 24° + 14° + 42°, H0511-H4401 79306-0101
  • FLIR T530 – 24° + 14°, H0511-H4403 79304-0101
  • FLIR T530 – 24° + 42°, H0511-H4402 76305-0101
  • FLIR T530 – 24°, H0511-H4405 79302-0101
  • FLIR T530 – 42°, H0511-H4404 79303-0101
  • FLIR T540 – 24° + 14° + 42°, H0410-B1701 79306-0201
  • FLIR T540 – 24° + 14°, H0511-H4102 79304-0201
  • FLIR T540 – 24° + 42°, H0511-H4403 76305-0201
  • FLIR T540 – 24°, H0510-E1530 79302-0201
  • FLIR T540 – 42°, H0511-H4101 79303-0201
