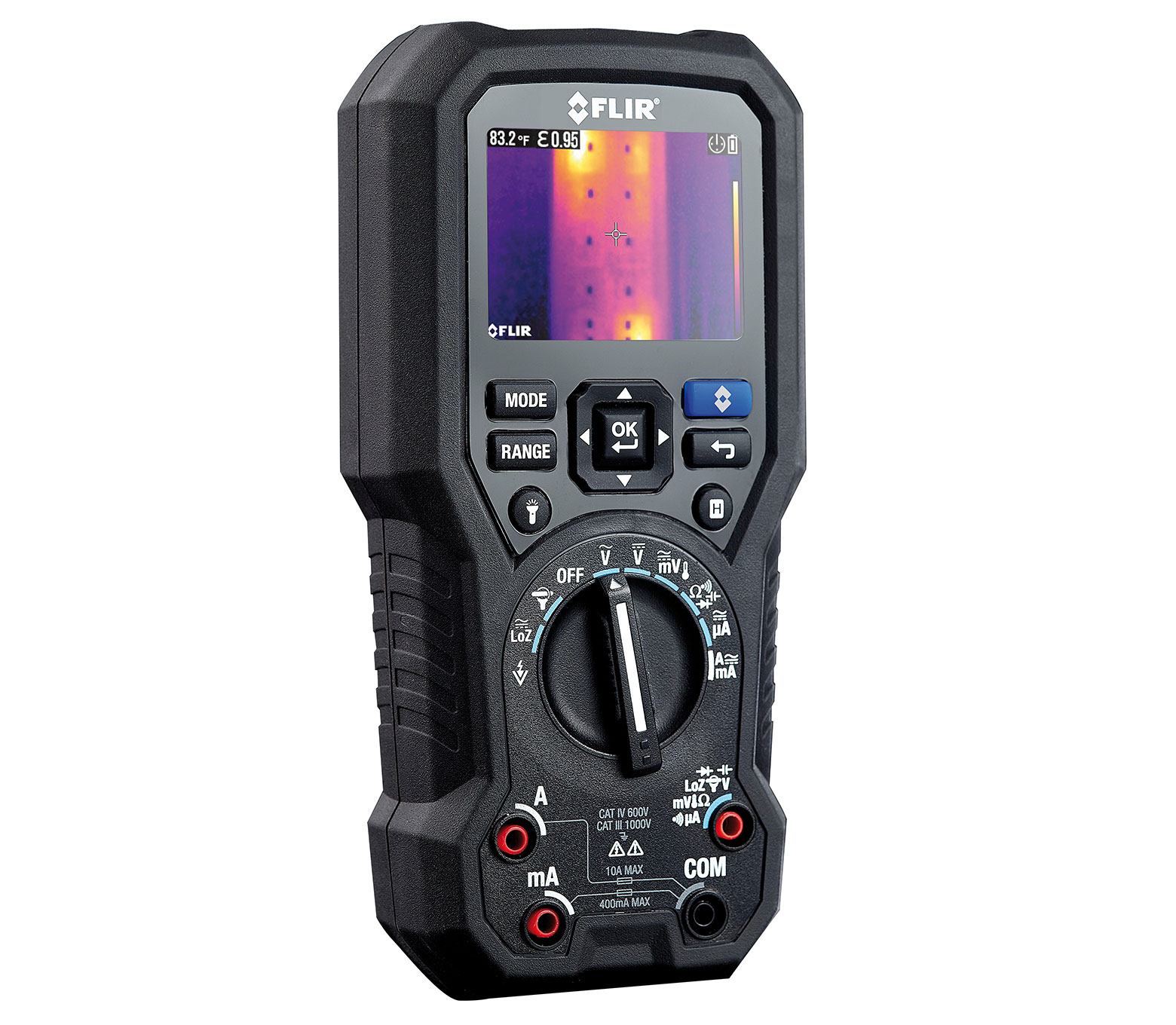

FLIR DM285, I0104-E5045
Bei den Modellen FLIR DM284 und DM285 sind Wärmebildkameras mit diversen Funktionen eines Digital-Multimeters zu einem praktischen und komfortablen Diagnosewerkzeug kombiniert. Infrarotgesteuerte Messhilfetechnologie (Infrared Guided Measurement, IGM) - unter Nutzung der integrierten FLIR-Wärmebildkamera - unterstützt das Aufspüren des genauen Orts elektrischer Probleme. Dadurch wird die Fehlerbehebung enorm beschleunigt. Mit dem DM285 können Sie Ihre Inspektionen dank drahtloser Datenverbindungen zu FLIR Tools oder zur neuen Workflowmanagement-App FLIR InSiteTM weiter beschleunigen.
Technische Daten
| Modellnummer | FLIR DM285 | |
| Wärmebildtechnik | ||
| Gleichzeitige Anzeige von Wärmebild- und Thermoelement-Messwerten | Ja | |
| Bildauflösung | 19.200 Pixel (160 × 120) | |
| Empfindlichkeit | 150 mK | |
| Emissionsgrad | 4 voreingestellte Stufen, individuell konfigurierbar | |
| Genauigkeit | 3 °C oder 3,5 % | |
| Messbereich | -10 °C bis 150 °C | |
| Sichtfeld (B × H) | 46° × 35° | |
| Laserpointer | Ja | |
| Fokus | Fest | |
| Farbpalette | Eisen, Regenbogen, Graustufen | |
| Bereich/Spanne | Auto | |
| Messungen | Messbereich | Genauigkeit |
| AC / DC V | 1000 V | 1 % / 0,09 % |
| AC / DC mV | 600,0 mV | 1 % / 0,5 % |
| Tiefpassfilter (VFD) | 1000 V | ±1,0 % |
| AC / DC LoZ V | 1000 V | ±1,5 % |
| AC / DC mA | 400,0 mA | ±1,5 % |
| AC / DC A | 4.000 A | ±1,0 % |
| Widerstand | 50 M | 0,9 % |
| Durchgang | Ja | Ja |
| Kapazität | 10,00 mF | 1,9 % |
| Diode | Ja | Ja |
| Min./Max./Mittelwert | Ja | Ja |
| Messbereich Universalstrommesszange | 3000 A AC (optional TA72/74) | ±3,0 % + 5 Ziffern |
| Frequenzbereich | 99,99 kHz | 0,1 % |
| Thermoelement | -40 °C bis 400 °C | ± 1 % + 5,4 °C (DMM) |
| ± 1 % + 9 °C (IGM) | ||
| Messgerät Allgemein | ||
| Sturzfestigkeitstest | 3 m | |
| Schutzart | IP54 | |
| Arbeitsleuchten | Ja | |
| Anzeigegröße | 2,8" | |
| Mindestbetriebsdauer mit Batterie/Akku | 3 Std. mit Alkali-Batterie, 12 Std. mit optional erhältlichem Akku (TA04-KIT) | |
| (alle Betriebsarten aktiviert) | ||
| Garantie | 10 Jahre | |
| Automatische Abschaltung | Ja | |
| Sicherheit | CAT III 1.000 V, CAT IV 600 V | |
| Abmessungen (L × B × H) | 200 × 95 × 49 mm, Gewicht: 537 g |
Besonderheiten
IGM™
Ein integrierter Wärmebildsensor mit einer Auflösung von 160 × 120 Pixeln leitet Sie visuell zu möglichen elektrischen Problemen.
18 Messfunktionen
Unterstützung für 18 Messfunktionen einschließlich Echteffektivwert-Messung (True-RMS), VFD-Modus, Messungen im Mikroamperebereich, niedriger Eingangsimpedanz (LoZ), berührungsloser Spannungsprüfung und mehr
Thermoelementeingang und Messleitungen
DM284 und DM285 werden mit hochwertigen Messspitzen und einem Thermoelementeingang Typ K geliefert.
Durchdachte Gestaltung und Funktionen
Robust, mit getesteter Sturzfestigkeit, intuitiver Benutzeroberfläche, großem Display, integriertem Laserpointer und LED-Arbeitsleuchten
Kabellose Verbindungsoptionen
Daten per Bluetooth zu FLIR Tools oder zur professionellen Workflowmanagement-App FLIR InSite senden.
Garantie
Inklusive 10 Jahren FLIR-Garantie
Anwendungsbeispiele
SCHNELLE FEHLERDIAGNOSE MIT INFRAROTGESTEUERTER MESSHILFETECHNOLOGIE IGM™
Scannen Sie Ihr Zielobjekt und lokalisieren Sie elektrische Probleme schnell und effizient. Die Modelle DM284 und DM285 sind mit einem Infrarotdetektor mit einer Auflösung von 160 × 120 ausgestattet, der Sie schnell und einfach zum Ort des Problems führt, die Wärmeabstrahlung elektrischer Störungen visualisiert und die Temperatur präzise misst.
SCHWIERIGE PROBLEME SCHNELL LÖSEN
Dank 18 Messfunktionen einschließlich Effektivwertmessung (True-RMS), niedriger Impedanz (LoZ) und berührungsloser Spannungsprüfung können Sie sich jederzeit auf zuverlässige Messwerte verlassen - auch bei komplexen Anforderungen. Die Modelle DM284 und DM285 haben auch Thermoelement-Messfühlereingänge und erlauben die gleichzeitige Anzeige von thermischen und elektrischen Messwerten.
RATIONALISIERTE BERICHTS- UND FREIGABEFUNKTIONEN
Das DM285 ist mit dem einzigartigen Merkmal Bluetooth METERLiNK® ausgestattet, so dass Sie Messwerte zur FLIR ToolTM-Software oder zu unserer Workflowmanagement-App FLIR InSiteTM senden, Daten in FLIR-Wärmebilder einblenden oder verzögerungsfrei für Auftraggeber freigeben können. Das DM285 eignet sich ideal für Labor- und Feldmessungen.
