Expert Logger, K0513-D2510

Expert Logger ist ein Datenlogger der neuesten Generation und verbindet modernste Kommunikation mit ausgereifter Messtechnik. Das FPGA basierte Expert Logger-Gerät ist besonders leistungsfähig und ermöglicht die Verarbeitung von bis zu 46 analogen Eingangskanälen, sowohl bei niedrigen als auch bei hohen Abtastraten. Messwerte können präzise erfasst, autark gespeichert und automatisch per USB, LAN, WLAN oder LTE ins Internet oder zum PC übertragen und ausgewertet werden.

Besonderheiten

OPC UA Schnittstelle

Mit der zunehmenden Etablierung von OPC UA bietet sich durch die Expert Logger-Geräte auch in der Messwerterfassung, Monitoring und Prüfstandsautomatisierung die Möglichkeit die eigene Anwendung fit für den offenen Datenaustausch gemäß Industrie 4.0 zu machen.

In den Expert Logger-Geräten wurde sowohl ein OPC UA Server als auch ein Client implementiert. Ein barrierefreier und einfacher Datenaustausch mit Sensoren oder Subsystemen die auch OPC UA unterstützen kann dadurch schnell realisiert werden.

Viele Produkte wie Frequenzumrichter, Steuerungen oder Regler haben OPC UA bereits vollumfänglich integriert. In der Messtechnik und Sensorik wurden die Möglichkeiten von OPC UA ebenfalls erkannt und es gibt bereits einige Sensoren und Aktoren mit OPC UA Schnittstelle.

Expert Logger-Geräte verfügen neben OPC UA zusätzlich über PROFIBUS, ModBus, CAN-Bus sowie serielle Schnittstellen für die Anbindung an die Sensor- und Feldebene.

Bedienung leicht gemacht

Der Sensoranschluss erfolgt mittels steckbarer Schraubklemmen. Das große Anschlussbild zeigt übersichtlich die Kanalanordnung. Trotz der hohen Kanaldichte bleibt die Übersichtlichkeit erhalten. Jeweils vier Anschlussklemmen können als zwei Differenz-Eingänge zur Messung von Spannung, Strom oder Thermoelementen oder zur Messung eines Pt100(0) in Vierleiterschaltung konfiguriert werden.

Verständliche Konfiguration

Die Konfiguration von Expert Logger erfolgt mit dem Konfigurationsprogramm bequem vom PC. Die Geräte-Konfiguration bleibt im Expert Logger auch im spannungslosen Zustand erhalten. Konfigurationen können ausgelesen und auf dem PC gespeichert werden. Eine Änderung der Konfiguration ist auch ohne verbundenes Expert Logger-Gerät offline möglich. Offline Konfigurationen werden dann einfach wieder in das Gerät eingespielt. Mit Expert Logger wird nicht die Konfiguration zur Hauptaufgabe, sondern die Anwender können sich voll auf die Messaufgabe konzentrieren.

Intelligente Signalverarbeitung

Die Signalverarbeitung mittels interner Softwarekanäle vereinfacht die eigentliche Messaufgabe beträchtlich. Mit den sehr flexiblen Rechenkanälen können Messwerte direkt weiter verrechnet und gespeichert werden. Integratoren berechnen aus zeitbezogenen Messwerten, wie Masse- oder Durchflüssen, direkt Volumen oder Mengen. Grenzwerte können Messwerte überwachen und zur Schaltung von Digital-Ausgängen oder zum automatischen Versenden von E-Mails genutzt werden. Mittels Impulszählern, Zeitstopfunktion und Betriebsstundenzählern sind auch komplizierte Signalverarbeitungen möglich. Mittelwerte können zeitbezogen oder gleitend berechnet und gespeichert werden. Die Softwarekanäle unterscheiden Expert Logger deutlich von anderen Datenloggern und machen diese bei den Anwendern sehr beliebt.

Varianten

Expert Logger ist in vier Varianten erhältlich, die sich durch die Anzahl der Analog- und Digital-Eingänge unterscheiden. Alle Expert Logger-Geräte verfügen über einen internen Datenspeicher von 2 .. 14 GB mit dem bis zu 420 Millionen Messwerte autark mit Datum und msec genauem Zeitstempel erfasst werden. Über einen externen USB oder LAN Speicher (NAS) kann die Speicherkapazität beliebig erweitert werden. Die integrierte “Sleep-Funktion“ schaltet das Gerät in den Messpausen automatisch ab, um Energie zu sparen. Somit ist der Betrieb problemlos mit Batterien, Akkus und Solarpanels möglich.

Die eingesetzten 24 Bit AD-Wandler garantieren höchste Messgenauigkeit. Spannungen werden auch im μV-Bereich genau erfasst. Alle Kanäle sind galvanisch gegeneinander getrennt und unterdrücken so wirkungsvoll Masseschleifen. Die praxisbewährte Eingangsbeschaltung schützt das Gerät gegen Spannungsspitzen. Auf elektromechanische Bauteile (Relaismultiplexer) wurde verzichtet, die Geräte arbeiten wartungsfrei und völlig geräuschlos. Die patentierten Analog-Eingänge von Delphin garantieren jahrelang stabile Messungen.

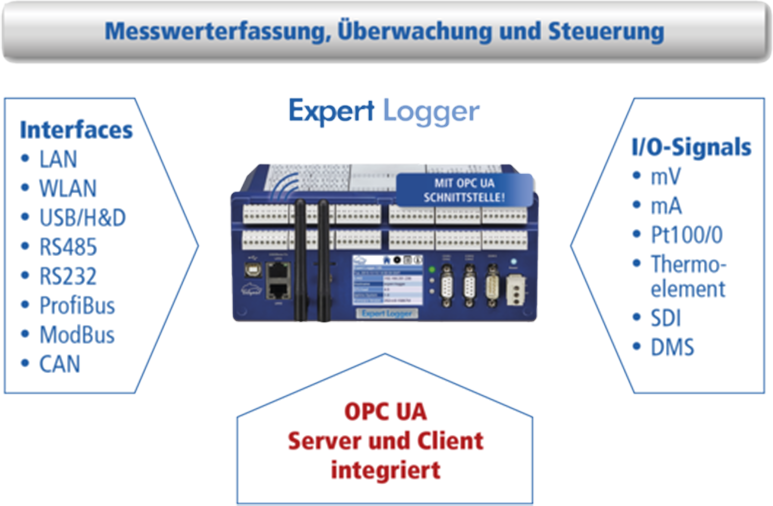

Schnittstellen von Expert Logger

Vielseitige Schnittstellen des Gerätes erlauben die Anbindung von PCs über LAN, WLAN oder USB. SPS-Steuerungen lassen sich leicht über die ProfiBus oder ModBus Schnittstellen anbinden. Ein Fernanbindung ist durch ein integriertes 3G/4G Modem optional möglich.

  • 1 x LAN (1 x 1000Base-TX)
  • 1 x USB Master (2.0)
  • 1 x USB Device (2.0)
  • 1 x SDI12 (Bei Nutzung entfällt 1xDI und 1xDO) (nur 100er und 200er)
  • 2 x CAN Bus (2.0)
  • 3 x RS232/485 (2 x PROFIBUS Slave, ModBus RTU, ASCII Protokolle)
  • 1 x WLAN oder WWAN (optional)

PC-Software

ProfiSignal

ProfiSignal

ProfiSignal ist das klassische, windowsbasierte Standardwerkzeug für die Mess- und Prozessdatenerfassung, Prüfstandsautomatisierung sowie Messtechnik. Der Anwendungsbereich für die Messtechnik-Software liegt in der einfachen Datenarchivierung und Visualisierung bis hin zur kompletten Automatisierungslösung mit automatisiertem Reporting.



>>> zum Produkt

ProfiSignal Web

ProfiSignal Web

ProfiSignal Web ist die zeitgemäße Messtechnik-Software für die „Mess- und Überwachungsaufgaben 4.0“. Ihre Messdaten können jetzt dezentral erfasst, zentral gesammelt und über beliebige Endgeräte von überall abgerufen werden. Das Auslesen und Analysieren von Messdaten aus 4.0-Anwendungen wird flexibler denn je. Egal ob für die mobile Störungsanalyse, das Condition Monitoring, die Umweltmesstechnik, das Energiemonitoring oder die Kontrolle laufender Prüfprozesse.



>>> zum Produkt

Delphin Data Centre

Delphin Data Centre

Das Delphin Data Center ist ein zentralisiertes Messdatenmanagement, das die Messdaten von Anlagen, Maschinen und Prüfstände miteinander vernetzt, zentral speichert, überwacht und analysiert. Die Messdaten werden valide und rückführbar archiviert und sind mit einem sekundenschnellem Zugriff, egal ob im Netz, per PC oder mobil per Smartphone oder Tablet jederzeit abrufbar.



>>> zum Produkt

ProfiSignal Runtime

ProfiSignal Runtime

Nach erfolgreicher Entwicklung Ihrer Anwendung mit der ProfiSignal-Entwicklungsumgebung werden die fertigen Projekte mit der Runtime einfach gestartet.

Die ProfiSignal-Runtime-Lizenz enthält nur die Laufzeitumgebung von ProfiSignal, womit sich keine Projekte erstellen lassen, sondern nur fertige, abgeschlossene Projekte in die Laufzeit gebracht werden. Hiermit kann der Endnutzer nur die Funktionen bedienen, die für ihn freigeschaltet sind.

Die Runtimeversion enthält alle ProfiSignal-Optionen, welche in der Entwicklungsversion vorhanden sind.

>>> zum Produkt

ProfiSignal Viewer

ProfiSignal Viewer

Der ProfiSignal-Viewer ermöglicht die Offline-Analyse von Messdateien und Reports die mit ProfiSignal Go oder Klicks erstellt wurden. Mit dem Viewer können keine Messdaten erfasst werden. Der Viewer greift auf die Messdateien zu.

Diese Anwendung ist für Personen vorgesehen, die mit ProfiSignal Go oder Klicks erfasste Messdaten auswerten möchten. Diese Personen benötigen nur das Programm Viewer auf ihrem PC, während die Personen, die die Messdaten erfassen entweder ProfiSignal Go oder Klicks benötigen.

>>> zum Produkt

ProfiSignal Optionen

ProfiSignal Optionen

ProfiSignal Basic und ProfiSignal Klicks bieten bereits in der Grundausführung einen großen Funktionsumfang. Darüber hinaus stehen für Spezialfunktionen verschiedene Optionen zur Verfügung. Je nach Bedarf können einzelne oder mehrere Zusatzfunktionen eingesetzt werden.



>>> zum Produkt

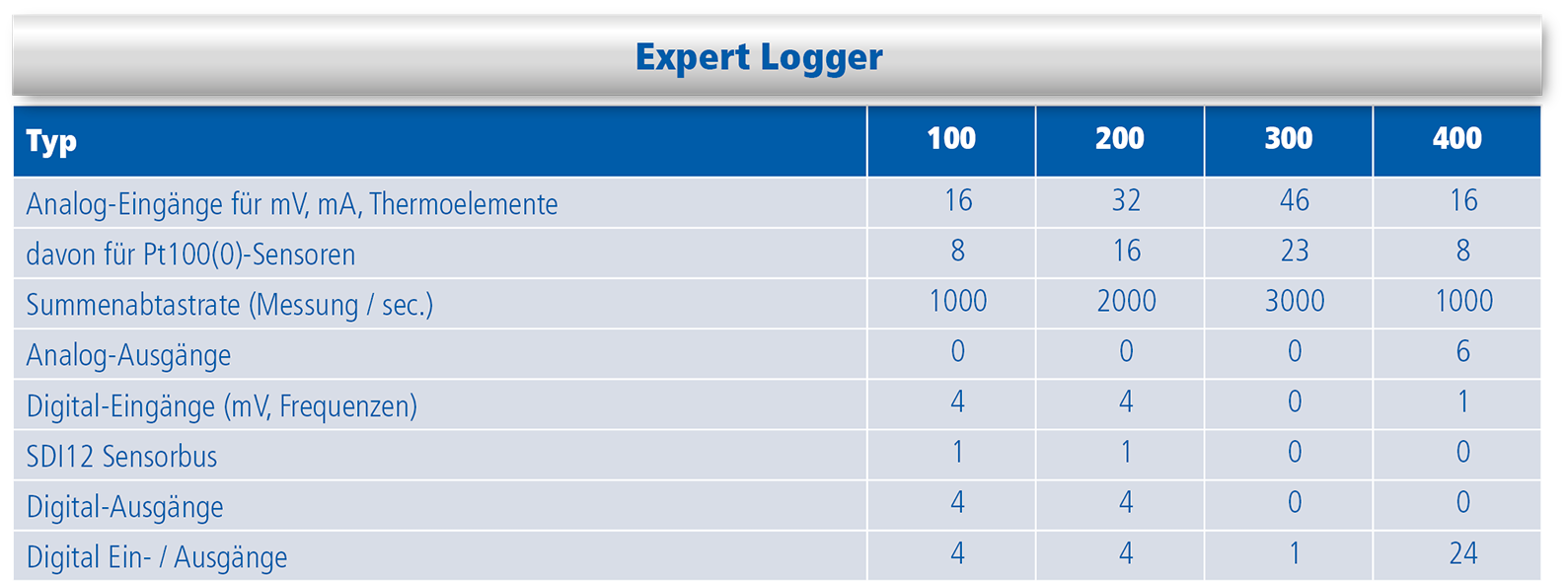

Technische Daten

Geräte Typ

100

200

300

400

Analog-Eingänge (mV, mA, TE) 16 32 46 16
Geeignet für Pt100(0)-Sensoren 8 16 23 8
Summenabtastrate 1000 Hz 2 Gruppen
à 1000 Hz
3 Gruppen
à 1000 Hz
1000 Hz
Spannungsmessbereiche ±156 mV .. ±10 V
Strommessbereiche

0 .. 20 mA, 4 .. 20 mA, frei
