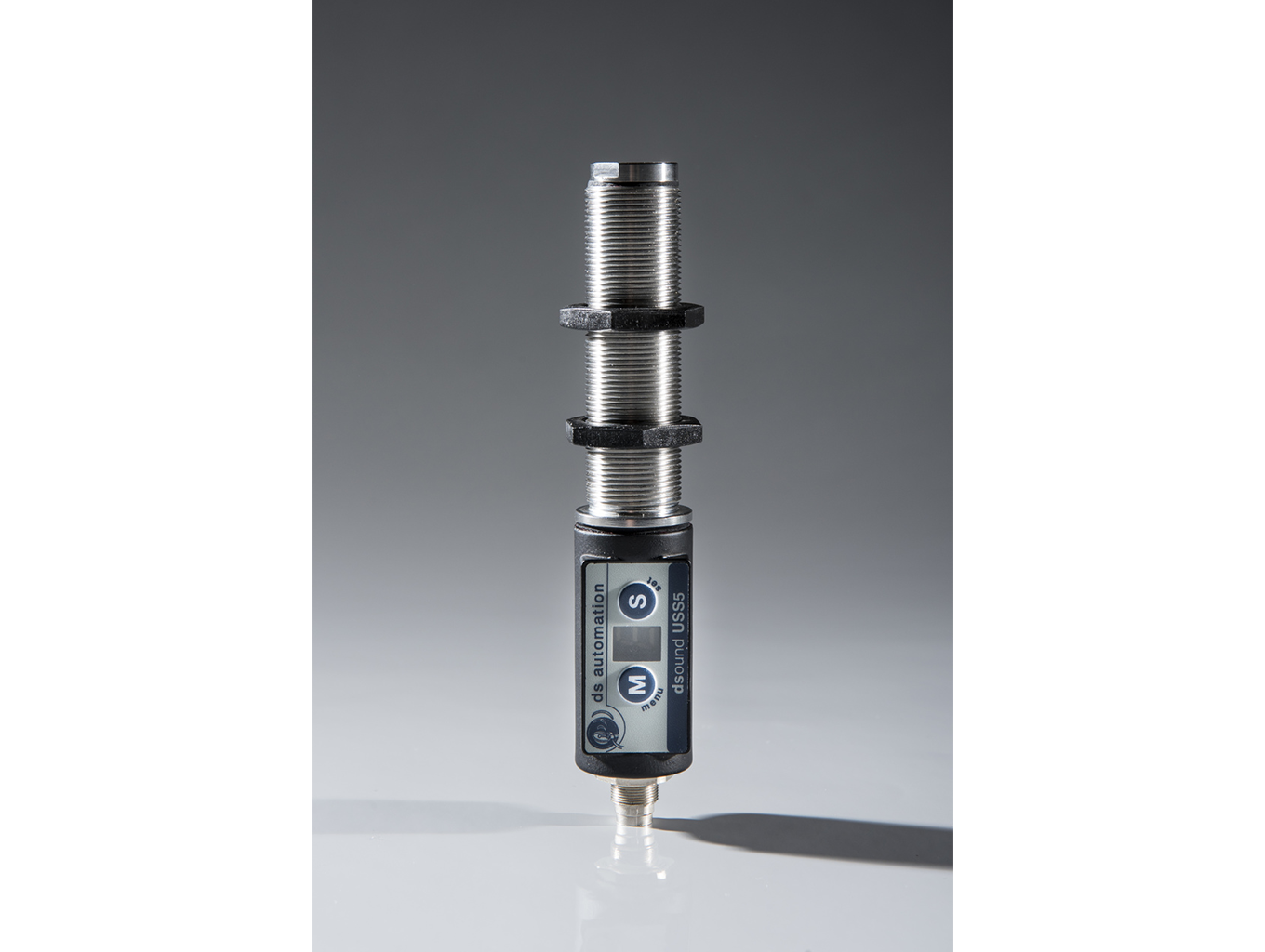

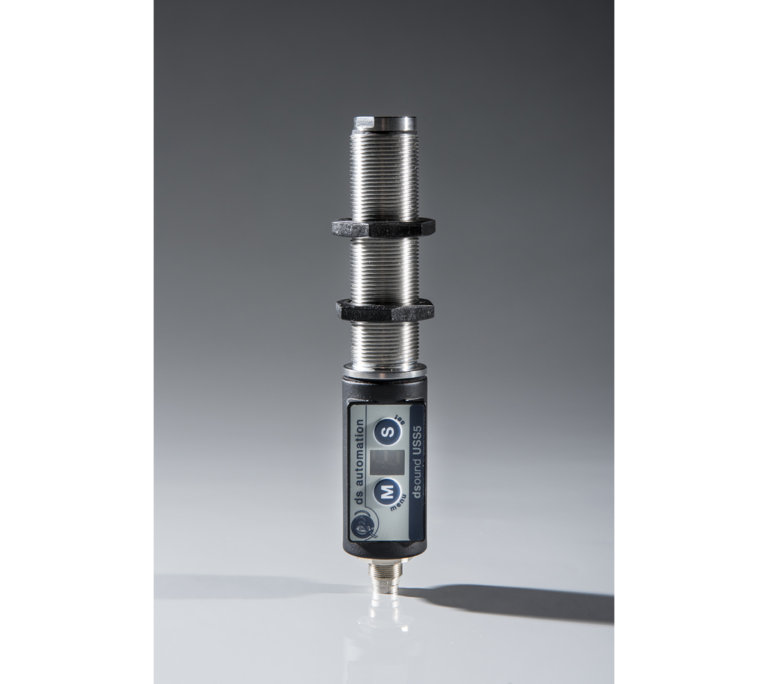

dsound® USS5 Luftschallsensor, I1008-J1424

Häufig ist ein verändertes Geräusch das erste Anzeichen für eine Störung, wie beim Reißen von Material, Brechen von Werkzeugen oder Platzen von Druckschläuchen. Mit dem dsound® USS5 können Maschinen und Prozesse sicher akustisch überwacht werden. Ebenso lassen sich sichere Bewertungen von Ventil- und Relaiszuständen oder erfolgreich eingerasteten Teilen in der Montage (Snap-In) durchführen. Auch bei unerwünschten Zündungen oder auftretenden Leckagen kann der USS5 notfalls über die direkte SPS-Anbindung eingreifen.

Er ist speziell zur frequenzselektiven Überwachung von Luftschall im industriellen Umfeld entwickelt worden und besticht durch seine anwenderfreundliche Konfiguration und vielseitige Nutzbarkeit.

Unser Preis: auf Anfrage

Technische Daten

  • Schallsensor für Luftschallsignale von 30 Hz bis 32 kHz
  • Internes Mikrofon
  • Parametrierung über integriertes Bedienfeld
  • 1 Schaltausgang (potentialfrei), 1 Synchronisationseingang, RS485
  • Analogausgang: Effektivwert oder Schallsignal
  • Versorgung: 10...30 VDC
  • 8-poliger Subminiatur-Rundsteckverbinder M9 x 0,5
  • Robustes, kompaktes Gehäuse (M18 x 1) x 130 mm (Schutzgrad IP67)

Besonderheiten

Akustische Geräusch-/ Funktionsprüfung und Prozessüberwachung
Universeller Schallsensor dsound® USS5 zur präzisen frequenzselektiven Überwachung von Luftschall im industriellen Umfeld:
intelligentes Mikrofon mit integrierter Signalverarbeitung und einer kompakten Auswerteeinheit

  • Integriertes, hochwertiges Elektretmikrofon bzw. abgesetzter Körperschall-Aufnehmer
  • Leistungsstarke, parameterstabile Signalverarbeitung durch im Sensor integrierten Digitalen Signalprozessor
  • Einstellung von Verstärkung, Frequenzband, Glättungszeit und gewünschter Schaltfunktion über einfache Menü-Führung direkt am Sensor
  • Analogausgang für direkten Anschluss eines Monitor-Kopfhörers oder Ausgabe des gemessenen Effektiv-/Spitzenwertes
  • Potentialfreier Schaltausgang und Synchronisationseingang zur direkten SPS-Anbindung
  • beinhaltet eine kompakte Auswerteeinheit

Warum Schallsensoren?

Klar – nicht jeder braucht einen Schallsensor.

Für alle anderen: Die Sensoren der Serie dsound®

Für alle anderen: Die Sensoren der Serie dsound®

Viele Geräte in der industriellen Qualitätsprüfung sind teuer, aufwendig zu installieren, wartungsintensiv und in vielen Bereichen nicht einsetzbar. Der dsound USS4 „hört“ geringste Änderungen im Klang von Kleinteilen oder Glasbehältern. So können minimale Fehler wie Risse, Einschlüsse oder Geometriefehler auch bei starkem Umgebungslärm oder Störgeräuschen sicher erkannt werden.

Durch die kompakte Bauform des dsound USS4 sind Qualitätsprüfungen nun auch in Bereichen möglich, in denen andere Systeme, wie z.B. Kameras versagen.

Pfeifen, Schleifen, Brummen, Dröhnen

Pfeifen, Schleifen, Brummen, Dröhnen

Häufig ist ein verändertes Geräusch das erste Anzeichen für eine Störung, wie beim Reißen von Material, Brechen von Werkzeugen oder Platzen von Druckschläuchen. Mit dem dsound® USS5 können Maschinen und Prozesse sicher akustisch überwacht werden.

Ebenso lassen sich sichere Bewertungen von Ventil- und Relaiszuständen oder erfolgreich eingerasteten Teilen in der Montage (Snap-In) durchführen. Auch bei unerwünschten Zündungen oder auftretenden Leckagen kann der dsound® USS5 notfalls über die direkte SPS-Anbindung eingreifen.

Einsatzgebiete

Maschinen-, Anlagen- und Werkzeugüberwachung (Pfeifen, Schleifen, Brummen, Dröhnen)

Maschinen-, Anlagen- und Werkzeugüberwachung (Pfeifen, Schleifen, Brummen, Dröhnen)

  • Erkennung „Werkzeug im Schnitt“
  • fehlendes Material
  • Unwucht
  • Pressen-Leerhub
  • Leckage
  • Festkörperanteil in Fluiden
  • verschlissenes Werkzeug
Prozessüberwachung (Knall, Rauschen, Zischen)

Prozessüberwachung (Knall, Rauschen, Zischen)

  • Erkennung Elektrodenbruch beim Lichtbogenschweißen
  • Abrasivanteil beim Wasserstrahlschneiden
  • Materialfluss in Rohren
  • Leckage
  • Teilezählung
Überwachung von Montagevorgängen (Verrasten, Einschnappen, Aufsetzen)

Überwachung von Montagevorgängen (Verrasten, Einschnappen, Aufsetzen)

  • Steckverbinder-Montage
  • Aufspringen oder Einrasten von Sicherungsringenoder Rastnasen
  • Snap-In-Gehäusemontage
  • Überwachung Festanschlag
Materialbrucherkennung (Knacken, Reißen)

Materialbrucherkennung (Knacken, Reißen)

  • Folien-/Furnierriss
  • Glasbruch
  • Platzen von PET-Flaschen
Geräteprüfung (Klicken, Quietschen, Schleifen) Überwachung von

Geräteprüfung (Klicken, Quietschen, Schleifen) Überwachung von

  • Tastatur-Klicks
  • Signaltönen
  • Schallemissionen bei Schaltvorgängen
  • motorischen Bewegungen

Zubehör

CAN-Box

Zubehoer_ConBox_WINGOLD-Mesttechnik

Verbindungsbox / CAN / RS485 / USB – Router für Schallsensor USS5, Normschienenmontage

Buchse M9 x 0,5 für Sensor-Anschlussleitung Typ USS-K-2/S

  • oder Typ USS-K-5/S
  • Buchse für USB- Anschluss
  • AN-Interface auf Schraubklemme
  • 16 Schraubklemmanschlüsse für Stromversorgung und Sensor-I/O
  • Größe: 45 x 75 mm
