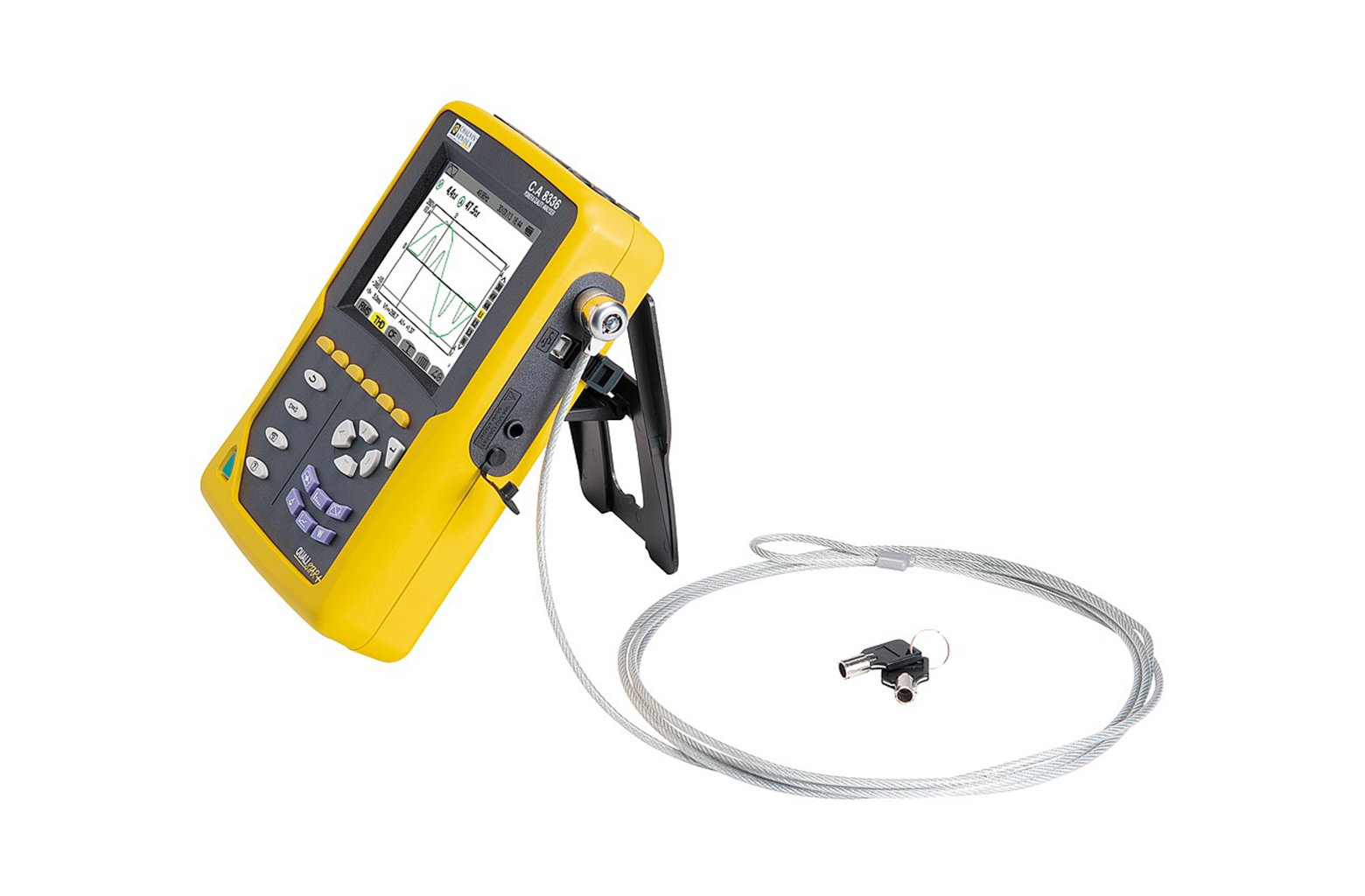

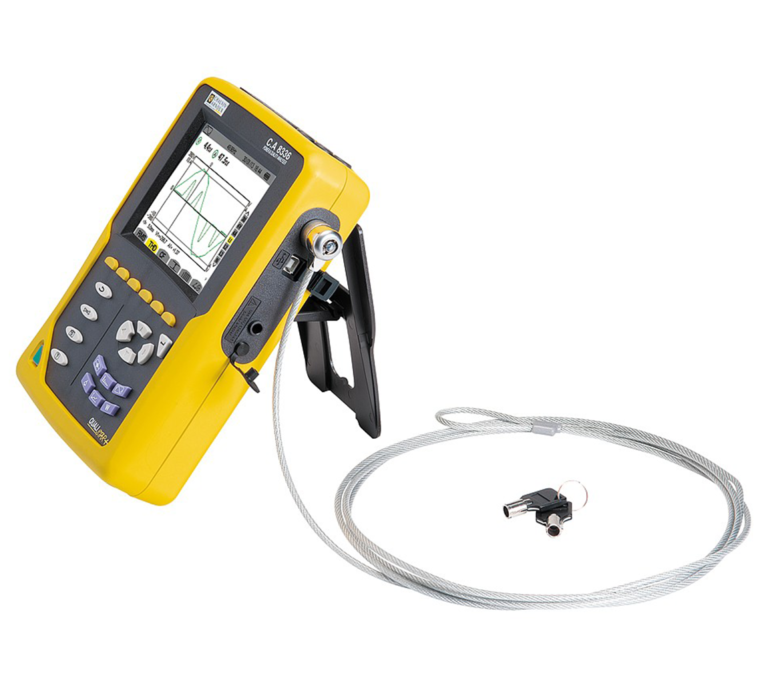

C.A 8336 Leistungs- und Energieanalysator, H1211-F5501

Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Der C.A 8333 verfügt für die Dimensionierung elektrischer Anlage und die Erkennung von Umschaltfehlern über die Funktionen Inrush und TrueInrush.
Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils 4 Spannungs- und Strom-Messkanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.

Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Technische Daten



  • Spannung (TRMS AC+DC): bis 1000 V
  • Strom (TRMS AC+DC): 5 mA bis 10 kA je nach Stromwandler
  • Frequenz
  • Leistungen: W, VA, var, VAD, PF, DPF, cos φ, tan φ
  • Energiewerte: Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
  • Oberschwingungen der Ränge 0 bis 50 mit Phasenlage, Experten-Modus
  • Transienten: bis zu 210
  • Flicker (Pst und Plt)
  • Inrush mit Signalform über eine Dauer von > 10 Minuten
  • TrueInrush-Funktion
  • Aufzeichnung einer Parameterauswahl bei maximaler Messwerterfassung von 2 Wochen bis mehrere Jahre
  • Alarme: 10.000 Alarmwerte für 40 Alarmtypen
  • Ermittlung des Peak-Werts
  • Darstellung als Vektordiagramm
  • In 27 Sprachen lieferbar
  • IP53 / IK08
  • USB-Schnittstelle
  • IEC 61000-4-30
  • Abmessungen: 240 x 180 x 55 mm; Gewicht: 1,9 kg



Besonderheiten

  • Ein Gerät für alle Messungen
  • Im Einsatz bewährter Bedienkomfort
  • Gigantischer Speicher
  • Alarme bei Ereignissen ab einer halben Periodendauer
  • Erfassung von Transienten von wenigen µs
  • Modus für Einschaltströme mit Signalform-Anzeige
  • Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen usw.)
  • Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.)
  • Spannungs- und Stromeingänge mit Farbmarkierungen
  • Hervorragend ablesbarer, großer TFT-Farbbildschirm
  • Netzunabhängig für 13 Stunden
