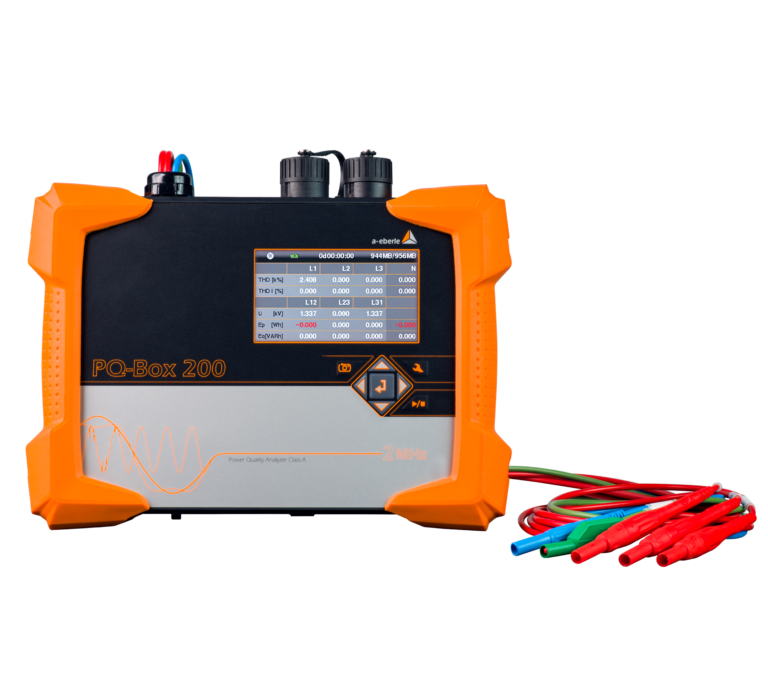

A. Eberle PQ-Box 200 – Mobiler Class-A Netzqualitätsanalysator

• Class-A-Genauigkeit nach IEC 61000-4-30 Ed. 4
• 4 Spannungs- und 4 Stromeingänge (jeweils 24-Bit)
• universeller AUX-/Analogeingang mit 1 V AC bzw. 1,4 V DC, wahlweise für eine fünfte Stromzange, DC-Stromzange oder einen Temperaturfühler.
• Abtastrate: 40,96 kHz für Spannung und Strom
• Optionale Transientenmesskarte mit bis zu 4 MHz Abtastrate, Messbereich ±5.000 V
• Erfassung von Spannungs- und Stromharmonischen bis 20 kHz
• Integrierter Binäreingang für zusätzliche Trigger- und Ereignissignale
• Geeignet für alle Netzebenen: Nieder-, Mittel- und Hochspannungsnetze
• Speicher: 8 GB im Standard, optional bis 32 GB
• Schnelle WLAN-Schnittstelle sowie USB und Ethernet für die Datenübertragung
• Automatische Normauswertung nach EN 50160, IEC 61000-2-2, IEC 61000-2-4, IEC 61000-2-12, NRS 048, IEEE 519, VDE N-4105, IEC 61000-4-7 und IEC 61000-4-15
• Bis zu 4,0 Stunden Betriebszeit über internen Akku
• Rundsteuersignalanalyse: Pegelmessung, Frequenz-Trigger, Aufzeichnung von Telegrammen bis 210 s Länge
• PQ-Box App (Android/iOS) für kabellosen Zugriff, Live-Daten und Grundparametrierung
• WinPQ mobil Software im Lieferumfang enthalten, beliebig oft installierbar

• Schnelle Ursachenanalyse bei plötzlichen Ausfällen oder Fehlfunktionen nach Schalthandlungen
• Eingrenzung kurzzeitiger Störungen mit unklarem Auslöser im laufenden Betrieb
• Erfassung und Bewertung schneller Schalttransienten
• Bewertung der Spannungsqualität nach EN 50160 in öffentlichen und industriellen Netzen
• Messungen in Übertragungs- und Verteilnetzen (HS/MS/NS), Rechenzentren und Industrieanlagen
• Analyse von Ladeinfrastruktur, Photovoltaikanlagen, Windparks und Trafostationen
• Dokumentation von Ereignissen für interne Klärung und Nachweise gegenüber Dritten

WinPQ mobil ist die umfangreiche Auswertesoftware für die PQ-Box 200 und im Lieferumfang enthalten. Sie kann auf beliebig vielen PCs installiert werden und unterstützt die Analyse aufgezeichneter Daten sowie die automatische Berichterstellung nach EN 50160 und IEC 61000-2-2/2-4.

Die PQ-Box App (Android/iOS) ermöglicht kabellosen WLAN-Zugriff auf das Gerät: Anwender können Online-Messwerte visualisieren, Recorder und Ereignisse einsehen, Leistungs- und Energiedaten sowie Zeigerdiagramme, Oszilloskopbilder und Harmonische betrachten und grundlegende Geräteparameter (Wandlerkonfiguration, Messintervall, Nennspannung) direkt vor Ort anpassen.

• Netzanalysator PQ-Box 200
• USB-Kabel
• Steckdosenadapter inkl. Einsätze für weltweite Steckdosen
• 5× Delphinklemmen (3× rot, 1× grün, 1× blau)
• Koffer für Messgerät und Zubehör
• Bedienungsanleitung (Hardware)
• QR-Code für Download der Software WinPQ mobil
• TCP/IP-Anschlusskabel

• Produktdatenblatt
