A. Eberle PQ-Box 150 – Mobiler Class-A Netzqualitätsanalysator

• Class-A-Genauigkeit nach IEC 61000-4-30 Ed. 4
• 4 Spannungs- und 4 Stromeingänge (jeweils 24-Bit) für vollständige Drehstromnetz-Analyse
• Hohe Abtastrate: 20,48 kHz für Spannung und Strom
• Geeignet für alle Netzebenen: Nieder-, Mittel- und Hochspannungsnetze
• Erfassung von Strom- und Spannungsharmonischen bis 9 kHz nach IEC 61000-4-7
• FFT-Spektrum bis 10 kHz sowie Erfassung von mehr als 3.800 Netzparametern gleichzeitig
• Speicher: 4 GB im Standard, optional bis 32 GB über Micro-SD-Karte
• Schnelle WLAN-Schnittstelle sowie USB und Ethernet für die Datenübertragung
• Automatische Normauswertung nach EN 50160, IEC 61000-2-2, IEC 61000-2-4, IEC 61000-2-12 und NRS 048
• Rundsteuersignalanalyse: Pegelmessung, Frequenz-Trigger, Aufzeichnung von Telegrammen bis 210 s Länge
• PQ-Box App (Android/iOS) für kabellosen Zugriff, Live-Daten und Grundparametrierung
• WinPQ mobil Software im Lieferumfang enthalten, beliebig oft installierbar

• Ursachenanalyse und Fehlersuche bei wiederkehrenden Netzstörungen
• Bewertung der Spannungsqualität nach EN 50160 in öffentlichen und industriellen Netzen
• Energieaudits und Lastanalysen in Industrieanlagen und Gebäudetechnik
• Messungen in Übertragungs- und Verteilnetzen (HS/MS/NS)
• Prüfung von Rechenzentren, Ladeinfrastruktur, Photovoltaikanlagen und Windparks
• Vorher-Nachher-Vergleiche bei Anlagenumbauten oder Erweiterungen
• Temporäre Messkampagnen an wechselnden Einsatzorten und in beengten Schaltschränken

WinPQ mobil ist die umfangreiche Auswertesoftware für die PQ-Box 150 und im Lieferumfang enthalten. Sie kann auf beliebig vielen PCs installiert werden und unterstützt die Analyse aufgezeichneter Daten sowie die automatische Berichterstellung nach EN 50160 und IEC 61000-2-2/2-4.

Die PQ-Box App (Android/iOS) ermöglicht kabellosen WLAN-Zugriff auf das Gerät: Anwender können Online-Messwerte visualisieren, Recorder und Ereignisse einsehen, Leistungs- und Energiedaten sowie Zeigerdiagramme, Oszilloskopbilder und Harmonische betrachten und grundlegende Geräteparameter (Wandlerkonfiguration, Messintervall, Nennspannung) direkt vor Ort anpassen.

• Netzanalysator PQ-Box 150
• USB-Kabel
• Steckdosenadapter inkl. Einsätze für weltweite Steckdosen
• 5× Delphinklemmen (3× rot, 1× grün, 1× blau)

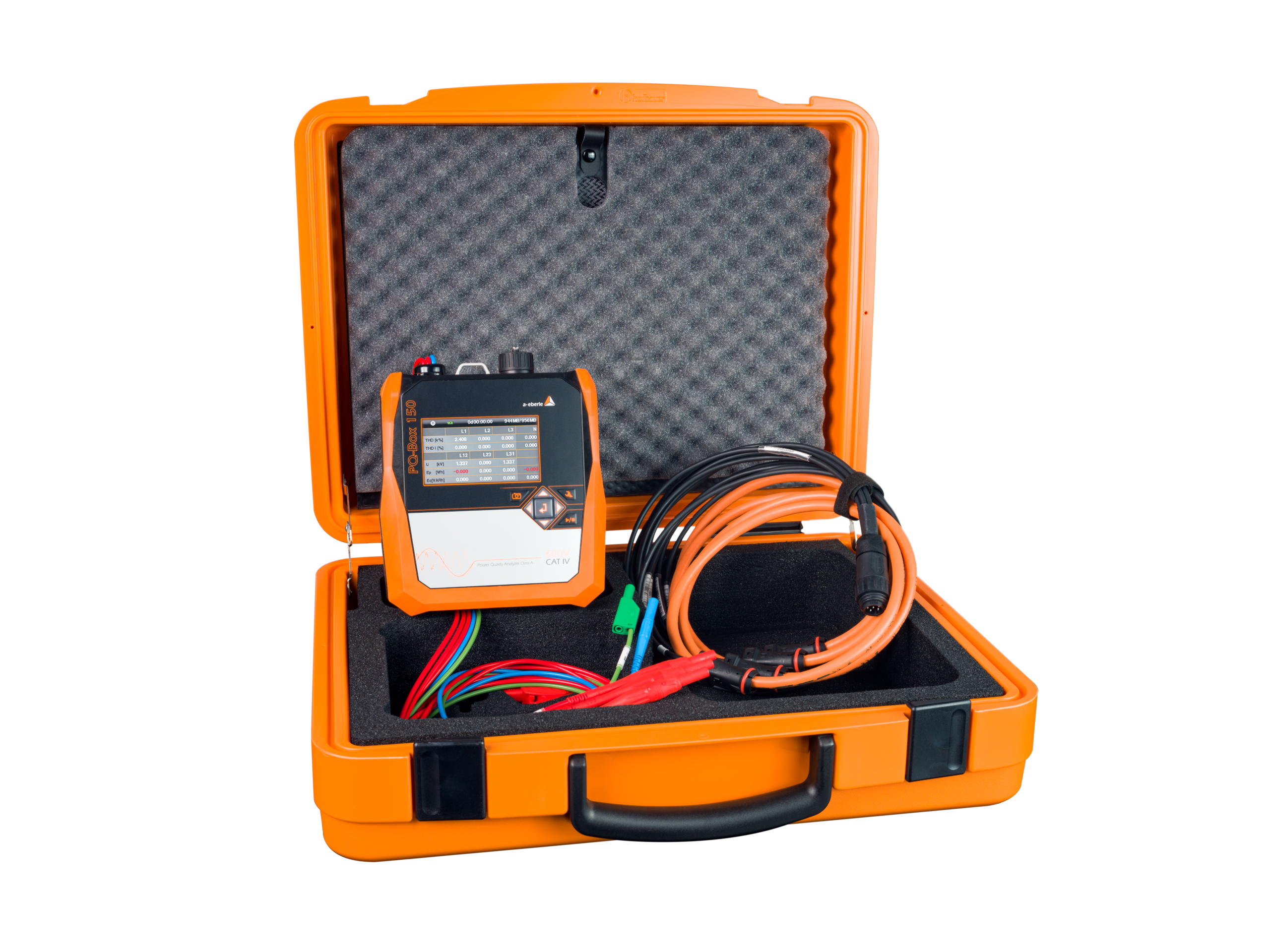

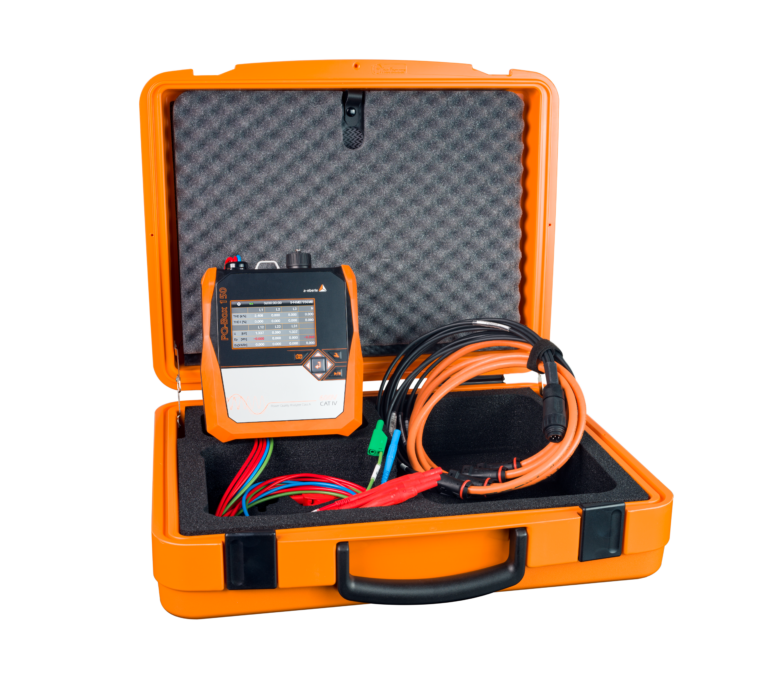

• Koffer für Messgerät und Zubehör
• Bedienungsanleitung (Hardware)
• QR-Code für Download der Software WinPQ mobil
• TCP/IP-Anschlusskabel

• Produktdatenblatt
