Ultraschalldurchflussmessung Flüssigkeiten und Gase-portabel, I0824-F1830

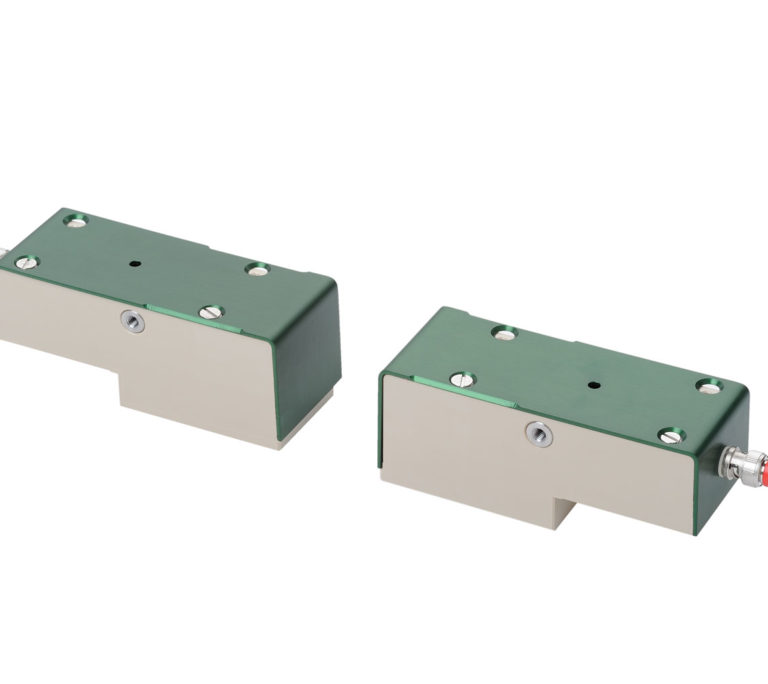

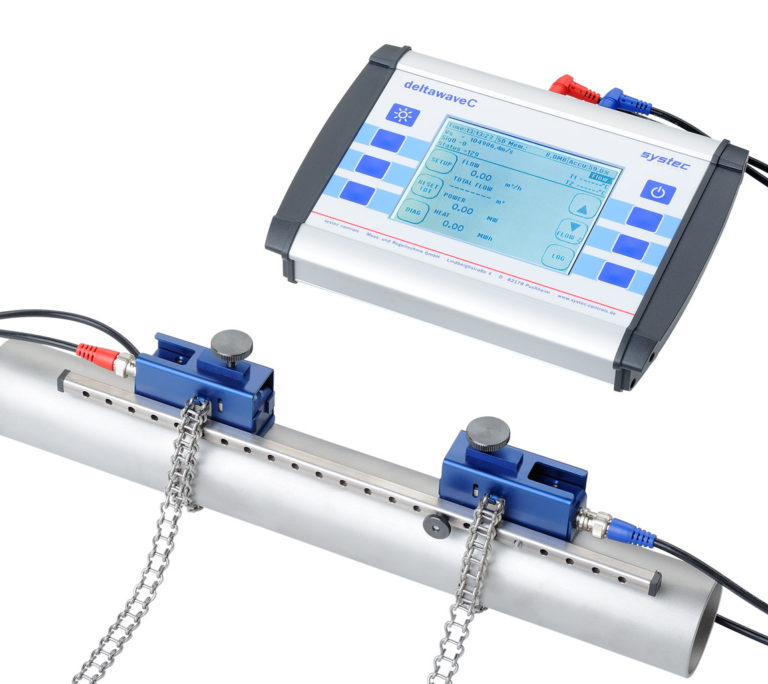

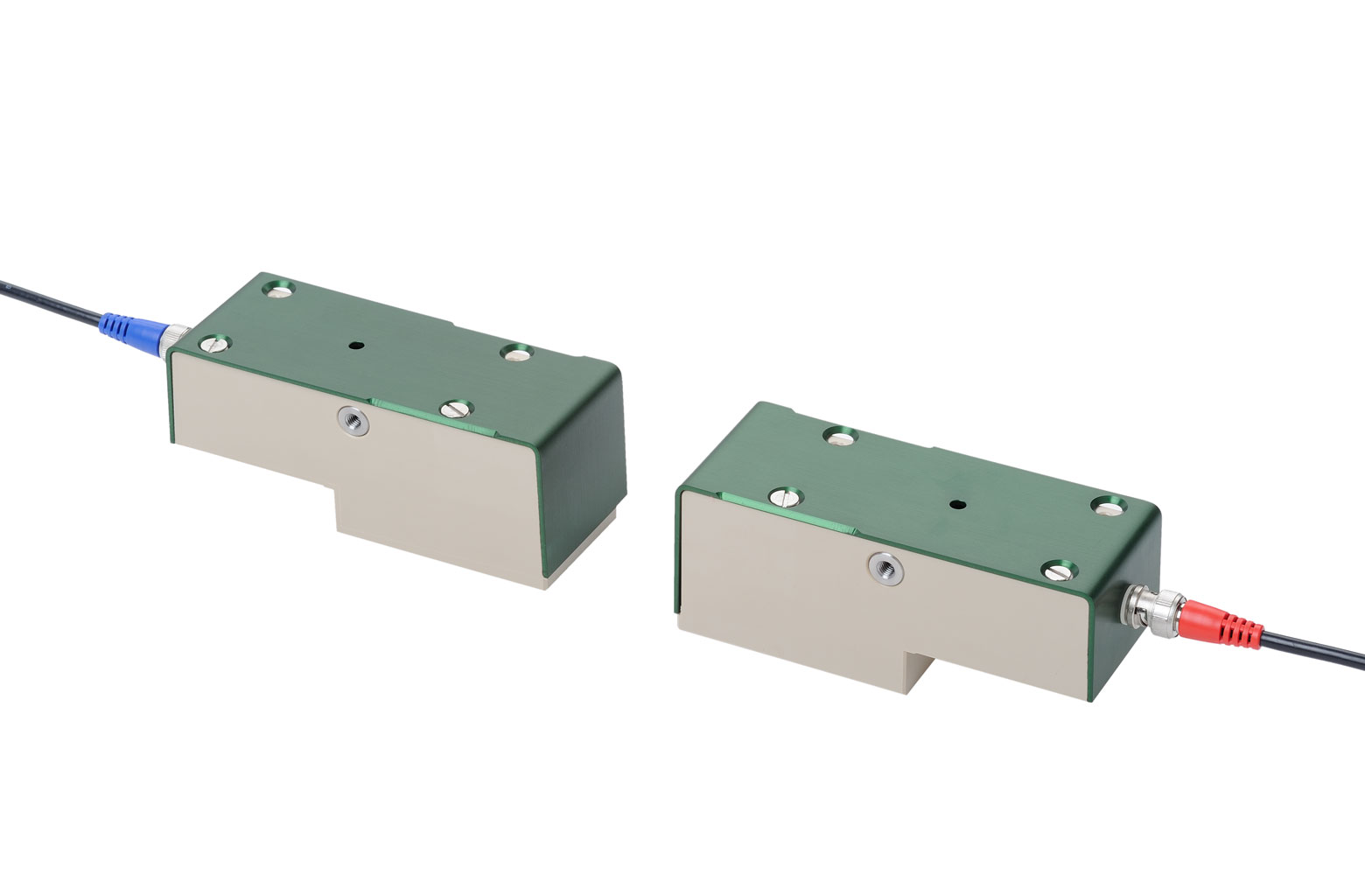

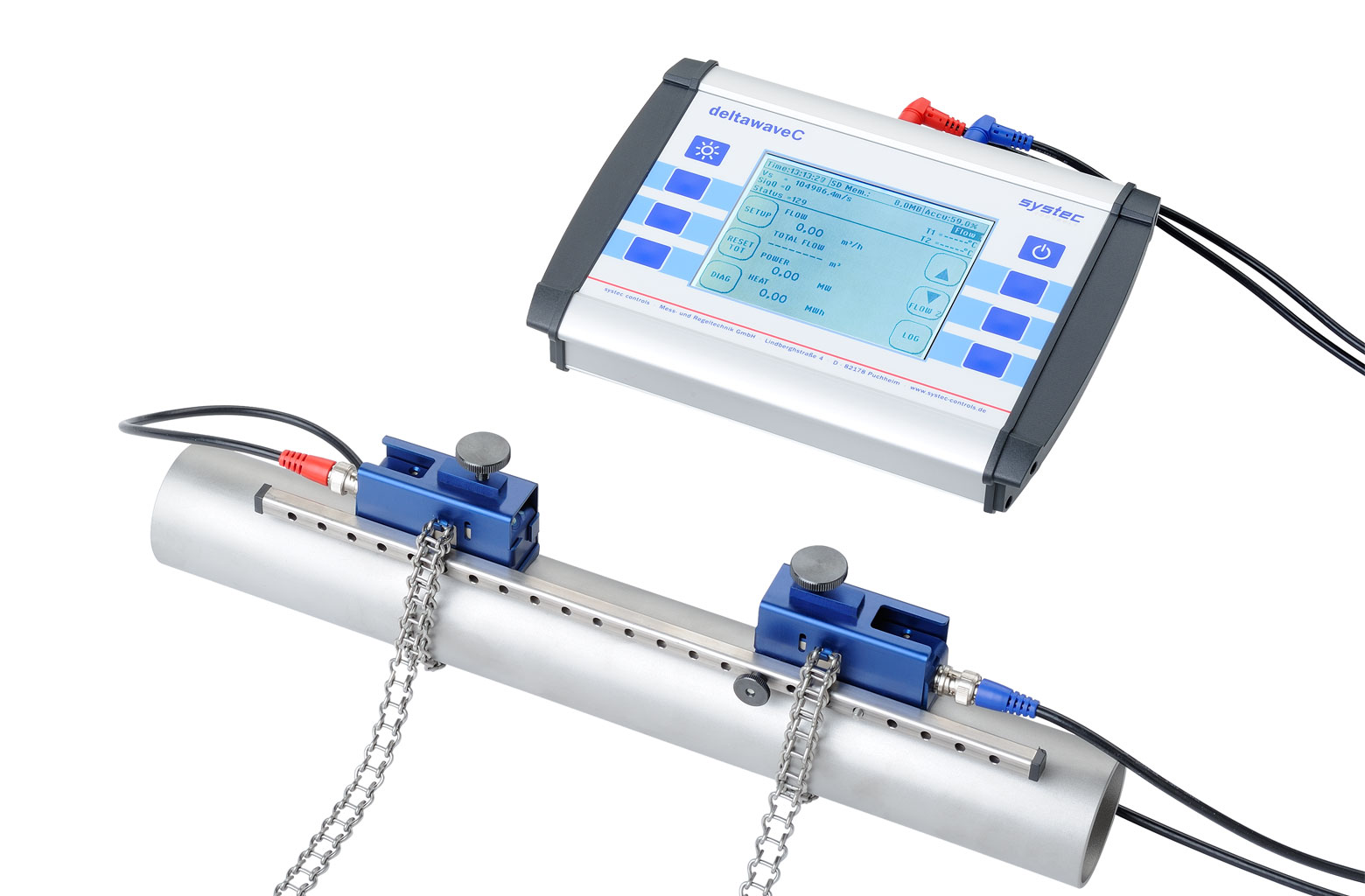

deltawave von ist der neue, universal einsetzbare Aufschnall Ultraschall Durchflußmesser (clamp-on) für flüssige oder Gasförmige Medien in gefüllten Rohrleitungen.
deltawave arbeitet nach der hochgenauen Ultraschalllaufzeit-Methode (Time-of-flight). Besonderer Vorteil: Die Ultraschallwandler werden von außen auf die Rohrleitung geschnallt (clamp-on bzw. Aufschnalltechnologie), ein Trennen der Rohrleitung ist nicht nötig, Druckverluste sind nicht vorhanden.
Ein weiterer Vorteil der Clamp-on-Ultraschalldurchflussmessung: Weil die Sensoren nicht mit dem Medium in Berührung sind ist die Messung 100% kontaminationsfrei und damit 100% Hygienisch. Das ist besonders für Mengenmessungen von Lebensmittel- und Pharmeprodukten interessant.
Und wenn Sie besonders toxische oder umweltschädliche Flüssigkeiten messen müssen: Bei der Duchflussmessung mit deltawaveC entstehen keine zusätzliche Dichtflächen oder Totvolumina.
Typische Anwendungsbereiche
Gasmessungen:
- Erdgas
- Stickstoff
- Druckluft
Chemie und Petrochemie:
- Roh- und Leichtöl
- Brauch-und Abwasser
- Aggressive und giftige Medien
- Messung von Wärmeträgern wie z.B Thermoöle
Kraftwerke:
- Haupt-und Nebenkühlwasser
- Trinkwassernetze, Übrprüfung von Wasserzählern
- Pumpenschutz
- Verteilungs-und Verbrauchsmessungen
- Lecksuche
Gebäudetechnik:
- Heiß-und Kaltwasser
- Kühlsysteme und Klimaanlagen
- Hydraulischer Abgleich
- Pumpenkontrolle und Abgleich
- Optimierung von Heizsystemen
Lebensmittel und Getränkeindustrie
- Hygienisch einwandfreie Messung der Medien
- Dosierungsmessungen
- Reinigungslaugen
- Wasser
- Getränke
Technische Daten
| Bedienung | Intuitiv via 8 Haupttasten (Soft Keys), Klartext-Display |
| Sprachen | u.a. DE, EN, CHN, F, E, RU |
| Einheiten | Metrisch / US |
| Ausgänge | 2x 4...20 mA (NAMUR NE43) |
| 1x Impuls (20; 40; 60 ms) | |
| 1x Relais | |
| 1x MicroUSB | |
| Eingänge | 2x PT100 |
| Integrierter Datenspeicher | 4 GB |
| Gespeicherte Daten | Mess- und Diagnosewerte sowie Zähler |
| Datenformat | Textformat (CSV) |
| Speicherzyklus | einstellbar, 1 sec bis 24 h |
| Messkanäle | 1 |
| Stromversorgung | Integrierter Akku bzw. 100-240VAC Weitbereichs-Steckernetzteil |
| Akkubetrieb | ca. 5h (auf Anfrage erweiterbar) |
| Schutzart | IP 40 |
| Gehäuse | Aluminium, PVC |
| Abmessungen (LxBxT) | 265 x 190 x 70 mm |
| Betriebstemperatur | -20...60°C |
| Gewicht | 1,5 kg |
| Display | QVGA (320x240), schwarz weiß, einstellbare Hintergrundbeleuchtung |
Besonderheiten
Installation und Parametrierung in wenigen Minuten
Präzise und einfach sind bei deltawaveC kein Widerspruch.

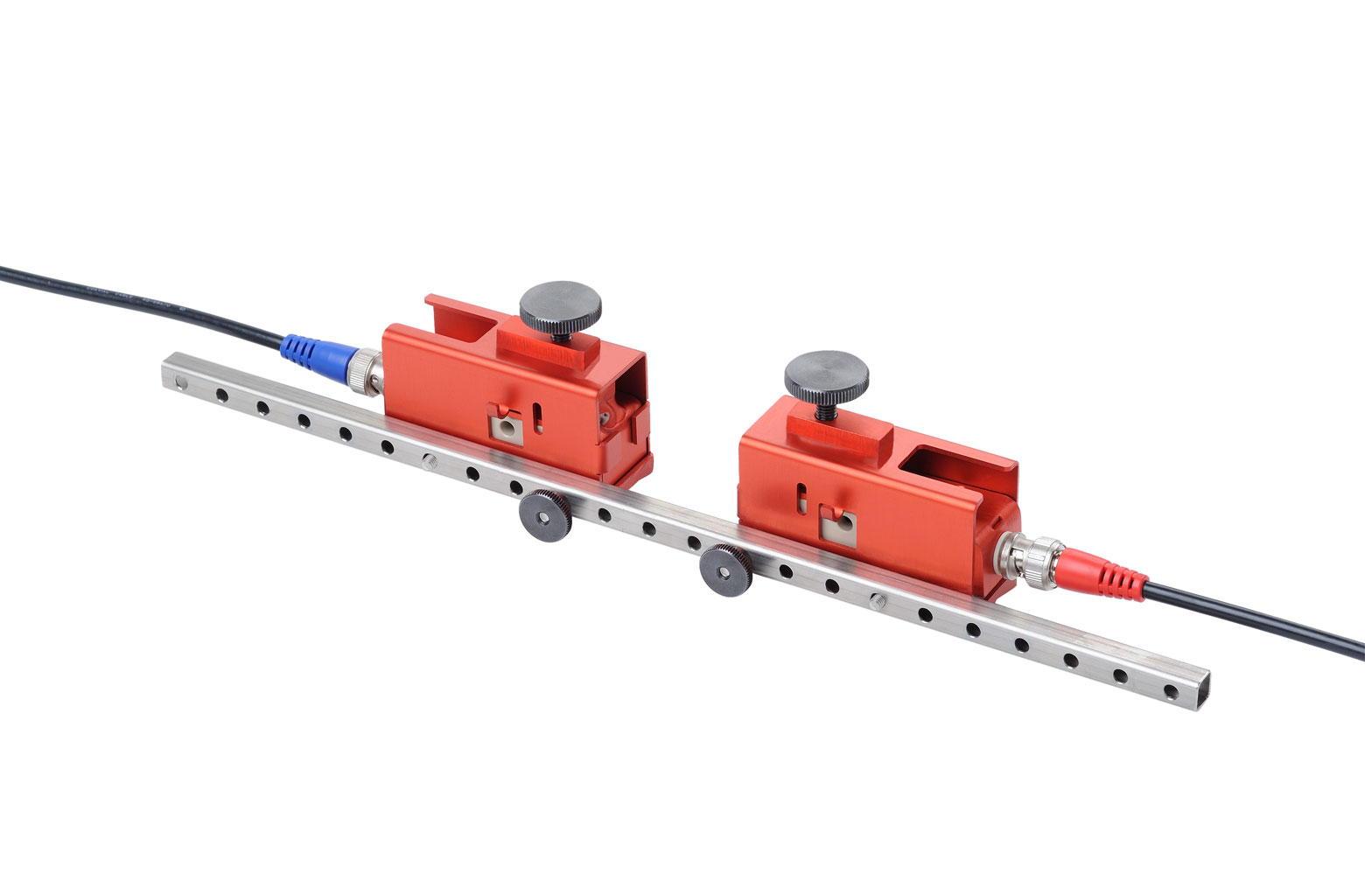

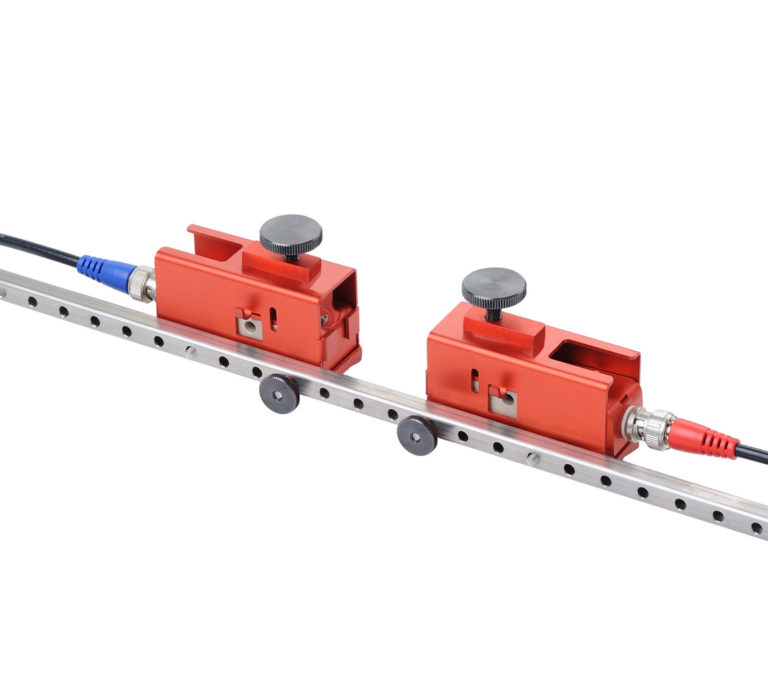

Die deltawaveC Mengenmessung ist extrem einfach im Handling. Die Oberfläche des großen grafischen Klartextdisplay ist auch von Ungeübten problemlos zu beherrschen. Mit der neuen Quick-Setup-Option ist Ihre Durchflussmessung in weniger als einer Minute parametriert. Online-Hilfen machen für die allermeisten Aufgaben das Handbuch überflüssig. Das robuste Quickfix-Montage-Set macht die Sensormontage präzise, schnell und stabil.
Binnen weniger als einer Minute können Sie den Messumformer von deltawave komfortabel parametrieren. In weniger als zwei Minuten haben Sie sie Sensoren auf Ihrer Rohrleitung montiert und die Durchflussmessung liefert präzise Messwerte.
Spart Montage- und Betriebskosten
Durch die clamp-on Technologie arbeitet Ihr deltawaveC:
- 100% berührungsfrei
- 100% wartungsfrei
- 100% leckagesicher
- 100% hygienisch einwandfrei
- 100% druckverlustfrei

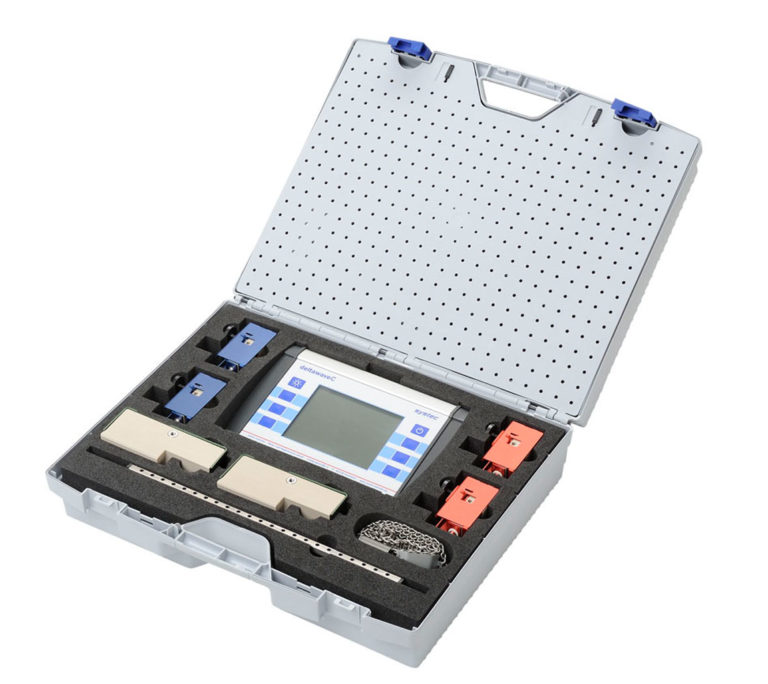

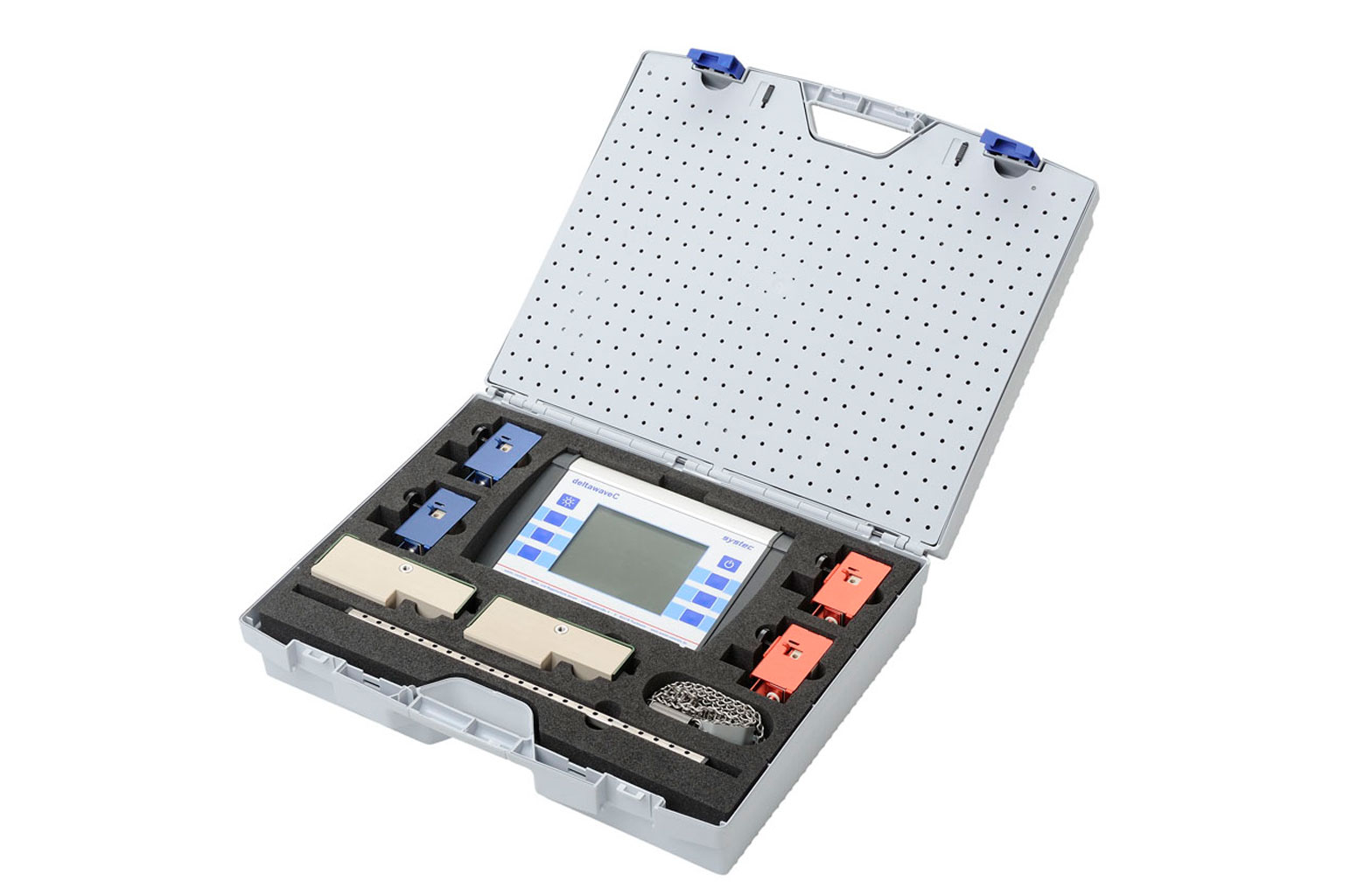

Dadurch und durch den großen Datenspeicher wird deltawaveC-P zum idealen Messmittel für temporäre Messaufgaben
Hohe Messgenauigkeit - Driftfrei und Robust
deltawaveC-P misst nach dem hoch genauen Ultraschalllaufzeitverfahren.
Bei diesem Verfahren wird der Durchfluss viele Male, typisch 50-150 Mal, in der Sekunde gemessen. Durch die hohe Anzahl an Messungen aber auch wegen der Verwendung modernster digitaler Signalauswertung arbeitet deltawaveC-P driftfrei und zuverlässig. Auch bei anspruchsvollen Messungen mit Gas- und Partikelfracht.
