Ultraschalldurchflussmessung Flüssigkeiten und Gase- stationär, I0820-E2730

In der Wasserwirtschaft ist die Durchflussmessung mit besonderen Herausforderungen verbunden. Das gilt erst recht bei der Trinkwassermessung, wo neben Präzision sowie der einfachen Installation und Inbetriebnahme die Hygiene im Vordergrund steht. Unsere Antwort auf dieses komplexe Anforderungsprofil ist deltawaveC. Der Durchflussmesser zeichnet sich durch ein sehr attraktives Preis-Leistungs-Verhältnis aus und ist für eine Vielzahl weiterer Anwendungsgebiete bestens geeignet. Und weil die Durchflussmessung keinerlei Kontakt mit dem Medium hat, werden alle hygienischen Anforderungen bestens erfüllt.

Optional in ATEX-Ausführung erhältlich.







Typische Anwendungsbereiche

Gasmessungen:
  • Erdgas
  • Stickstoff
  • Druckluft
Chemie und Petrochemie:
  • Roh- und Leichtöl
  • Brauch-und Abwasser
  • Aggressive und giftige Medien
  • Messung von Wärmeträgern wie z.B Thermoöle
Kraftwerke:
  • Haupt-und Nebenkühlwasser
  • Trinkwassernetze, Übrprüfung von Wasserzählern
  • Pumpenschutz
  • Verteilungs-und Verbrauchsmessungen
  • Lecksuche
Gebäudetechnik:
  • Heiß-und Kaltwasser
  • Kühlsysteme und Klimaanlagen
  • Hydraulischer Abgleich
  • Pumpenkontrolle und Abgleich
  • Optimierung von Heizsystemen
Lebensmittel und Getränkeindustrie
  • Hygienisch einwandfreie Messung der Medien
  • Dosierungsmessungen
  • Reinigungslaugen
  • Wasser
  • Getränke

Messverfahren

Die deltawave-Messsysteme nutzen das hoch genaue Ultraschall-Laufzeit- differenzverfahren. Dazu werden zwei Ultraschallwandler von außen auf die Rohrleitung montiert und mit der Aus- werteelektronik verbunden. Die Ultra- schallwandler arbeiten wechselseitig als Sender und Empfänger und senden sich Ultraschallsignale zu, wobei jeweils die Signallaufzeiten des Hin- und Rück- signals (t1, t2) gemessen werden. Bei diesem Verfahren wird der Durchfluss viele Male, typisch 50-150 Mal, in der Sekunde gemessen. Durch die hohe Zahl an Messungen aber auch wegen der Verwendung modernster digitaler Signalauswertung arbeitet deltawaveC zuverlässig auch bei sehr dynamischen und schwierigen Prozessbedingungen

deltawave misst die Laufzeitdifferenz der mit und gegen die Strömungsrich- tung laufenden Ultraschallsignale t1und t2. Diese Signale werden durch die Mediumsströmung beschleunigt bzw. gebremst. Die dadurch entstehende Differenz in den beiden Signallaufzeiten ist proportional zur Fließgeschwindig- keit und wird zusammen mit der Rohr- leitungsgeometrie zur präzisen Berech- nung des Durchflusses verwendet.

Durch die Verwendung mehrerer parallel arbeitender Prozessoren erreicht deltawaveC eine sehr hohe Messrate. Die Signalauswertung findet in perfor- manten DSP‘s statt, die extrem präzise und mit einer sehr hohen Auflösung arbeiten.

Hierdurch erreicht das Gerät intern eine Auflösung von unter 0,001 m/s Fließgeschwindigkeit. Und weil die Zeitmessung rein digital arbeitet, ist die Messelektronik praktisch drift- und kalibrierfrei.

deltawave bietet optional einen zweiten Messkanal. Damit ist es möglich entweder zwei unterschied- liche Leitungen in einem Gerät zu messen oder eine Leitung mit zwei Messpfaden auszustatten. Beim Einsatz auf zwei Leitungen können die Kanäle kombiniert werden. Dadurch sind Ausgaben wie Addition, Subtraktion und Mittelwertbildung einfach realisierbar. Bei der Ausstattung mit zwei Messpfaden auf einer Leitung ist die Kompensation von gestörten Strömungsprofilen und Reduzierung von Unsicherheiten möglich. Durch die Redundanz ist zudem eine höhere Messsicherheit gewährleistet.

Technische Daten

Gemeinsame Spezifikationen
Messverfahren Ultraschalllaufzeitdifferenz
Signalverarbeitung DSP basierend, Kreuzkorrelation
Messgrößen Volumenstrom
  Fließgeschwindigkeit
  Wärmeleistung
  Schallgeschwindigkeit d. Fluids
  Wärmemenge mit optionalem PT100
Zähler Wärmemenge, Volumen
Messbereich -30...+30 m/s
Kalibrierfunktion PT100, Durchfluss
Signaldämpfung 0...100 sec (einstellbar)
Diagnosefunktionen Schallgeschwindigkeit
  Signalstärke
  SNR
  Signalqualität
  Amplitude
  Energie
Bedienung Intuitiv via 6 Haupttasten (Soft Keys)
Sprachen D, UK, FR, RU, ES, CHN
Einheiten Metrisch / UK /US
Ausgänge 2x 4...20mA (Aktiv oder passiv, Potentialbezug)
  1x Puls (Potentialbezug)
  1x Relais (Potentialfrei)
  1x optional RS232oder RS485 (Master Slave)
Eingänge 2x US- Wandler, 2x PT100 (für Wärmemengenmessung)
Stromversorgung 90-264VAC, Optional 18-36VDC
Schutzart IP65
Kabelanschlüsse Schraubterminals
Maße [BxHxT] 260 x 240 x 120mm

deltawave 1-Kanal & 2-Kanal
Gehäuse PVC, Wandaufbau
Betriebstemperatur -20...60°C
Gewicht 1.3kg
Leistungsaufnahme ca. 10W (1-Kanal), ca. 13W (2-Kanal)

zusätzlich deltawave 2-Kanal
Messmodi CH1, CH2, CH1+CH2, CH1-CH2, (CH1+CH2)/2
Eingänge 4x US transducer, 2x PT100, Spannungs Versorgung
Ausgänge (zusätzlich) 2 x Puls
Gewicht 1.5kg

Besonderheiten

Hohe Messpräzision

Die Messung des Trinkwasserdurchflusses erfolgt beim deltawaveC fix nach dem Ultraschalllaufzeitverfahren (time of flight). Dieses ermöglicht eine präzise und sehr dynamische Durchflussmessung, zumal der Messvorgang viele Male – in der Regel 50 bis 150 Mal – pro Sekunde erfolgt. So lassen sich in Kombination mit der äußerst genauen Signalauswertung auch in schnell fließenden Flüssigkeiten Messergebnisse sehr zuverlässig und prktisch driftfrei ermitteln. Dabei erfüllt oder übertrifft das Modell deltawaveC fix selbst höchste Anforderungen an die präzise Durchflussmessung.

Absolut hygienisch

Für die Trinkwassermessung gelten strenge Hygienestandards – zu Recht, denn Verunreinigungen darf es hier nicht geben. Das Modell deltawaveC fix ist hier das optimale Hilfsmittel, weil es die berührungsfreie Durchflussmessung beherrscht. Hierbei kommen die Messsensoren zu keiner Zeit mit dem Trinkwasser in Kontakt. So ist das Risiko einer etwaigen Kontamination von vorneherein ausgeschlossen. Dadurch ist die Trinkwassermessung mit dem deltawaveC fix zu 100 Prozent hygienisch.

Schnell und einfach installiert und eingerichtet

Präzise und einfach sind bei deltawaveC-F kein Widerspruch. deltawaveC-F ist extrem einfach im Handling. Die Oberfläche des großen grafischen Klartextdisplay ist auch von Ungeübten problemlos zu beherrschen.

Einbau und Parametrierung des deltawaveC fix nehmen nur wenige Minuten in Anspruch. Ein Auftrennen der Rohrleitung ist nicht notwendig, es genügt, die Ultraschallwandler von außen auf die jeweilige Rohrleitung zu schnallen. Für die reibungslose Installation gehört ein Quickfix-Montage-Set zum Lieferumfang. Mithilfe der Quick-Setup-Option lassen sich danach alle erforderlichen Parameter in wenigen Minuten einstellen. Etwaige Fragen klärt dabei die Online-Hilfe.

Alles sicher: deltawaveC-F ist für den einsatz im Ex-Bereich zugelassen

Sowohl der Messumformer als aich die Sensoren von deltawaveC sind Eexd (Druckkapselung) zugelassen. Dabei brauchen Sie beim Messumformer auf das große Display und das gewohnt einfache Bedienkonzept nicht zu verzichten. Sie können bei deltawaveC Ex und Nicht-Ex-Wandler entsprechend Ihren Anforderungen kombinieren: Wenn z.B. nur ein geringer Radius um die Rohrleitung Ex-Bereich ist, können Sie den Messumformer ohne Ex außerhalb des Exbereiches platzieren und nur die Ultraschallwandler in Ex-Ausführung bestellen. Das spart Kosten und tut der Sicherheit keinen Abbruch.

Spart Montage- und Betriebskosten

Durch die clamp-on Technologie arbeitet Ihr deltawaveC-F

  • 100% berührungsfrei
  • 100% wartungsfrei
  • 100% leckagesicher
  • 100% hygienisch einwandfrei
  • 100% druckverlustfrei

Dadurch wird Ihr deltawaveC-F zum langzeitstabilen und zuverlässigen Messmittel für die allermeisten Flüssigkeitsapplikationen.

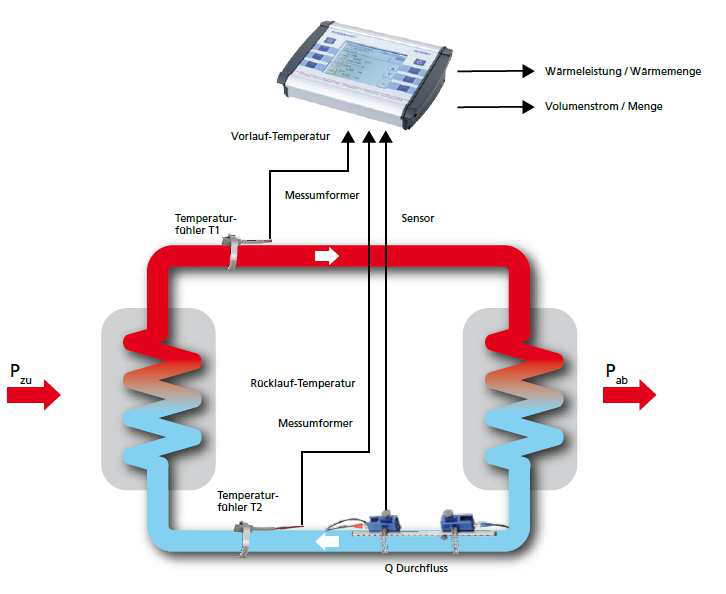

Integrierte Wärmemengenmessung

Häufig ein teures Extra – bei deltawaveC-F bereits standardmäßig integriert. Neben der präzisen Durchflussmessung erfasst Ihr deltawaveC-F auch die Wärmeleistung und Wärmemenge zuverlässig und genau. Neben den genauen und einfach per Aufschnallverfahren zu installierenden Anlegetemperaturfühlern von systec Controls können Sie natürlich auch bauseits vorhandene PT100-Temperaturfühler für Vor- und Rücklauftemperatur verwenden. Mit einer Temperaturbeständigkeit von -40 bis 150°C deckt deltawaveC-F dabei die allermeisten Anwendungen in Wärme -bzw. Kältekreisläufen ab.

Auswahl Sensorik

Für die korrekte Messung ist es notwendig die hierauf abgestimmten Sensoren in Einsatz zu bringen.

In der weiter unten aufgeführten Galerie finden Sie eine Auswahl für unterschiedlichste Anwendungen sowie für das mobile alsauch stationäre Messgerät.

Für Sonderbereich z.B ATEX oder Hochtemperatur (-55…380C°) sprechen Sie uns bitte an.







Downloads

Anfrage & Beratung

Für dieses Produkt bieten wir:

Verkauf
Technischen Support
Einweisungen / Schulungen
Kalibration
Reparatur
Ersatzteilbeschaffung
Software-Update

Nutzen Sie einfach dieses Formular oder rufen Sie uns an: 040-32844537







    *Pflichtfeld

    Bilder

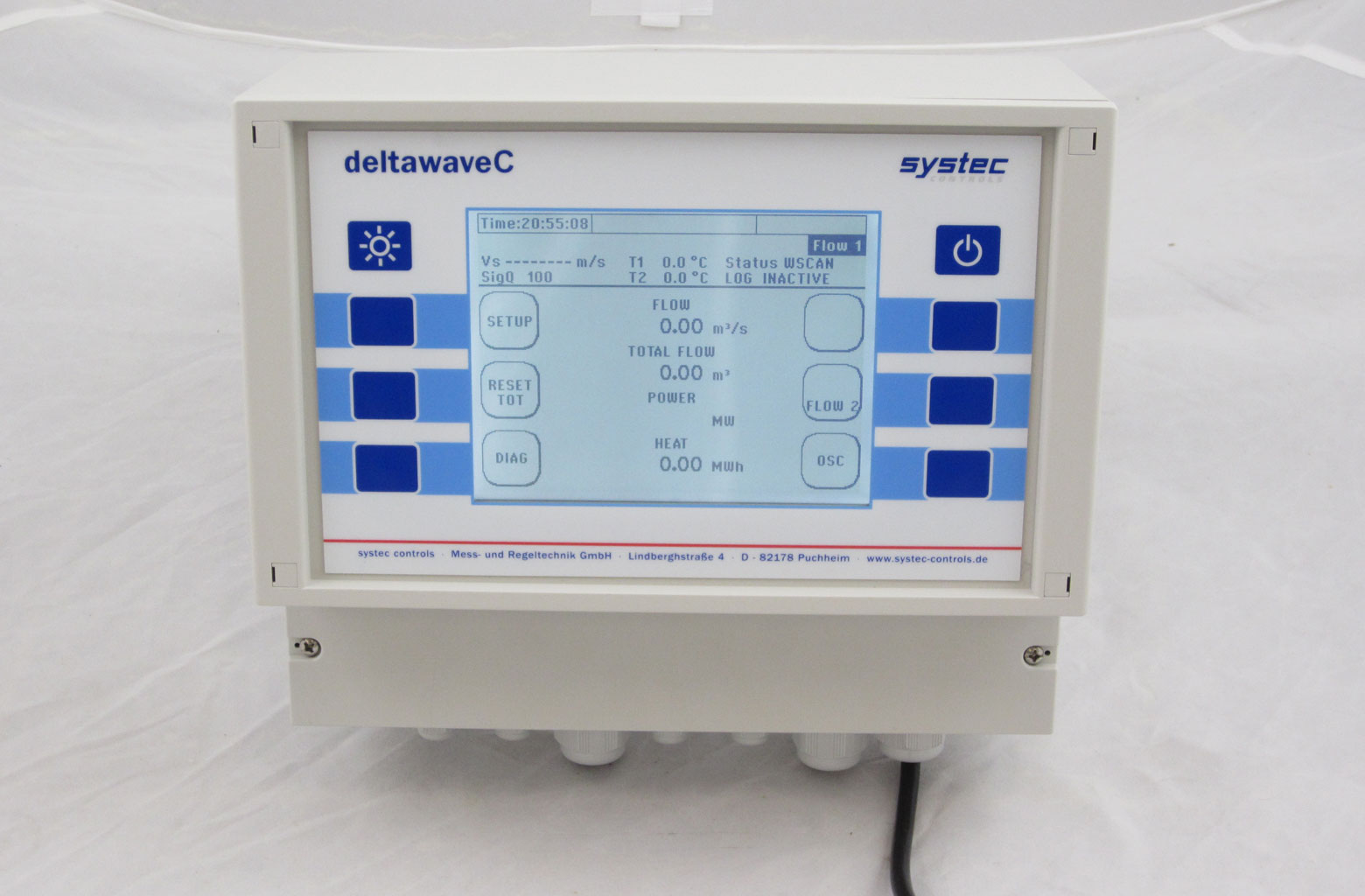

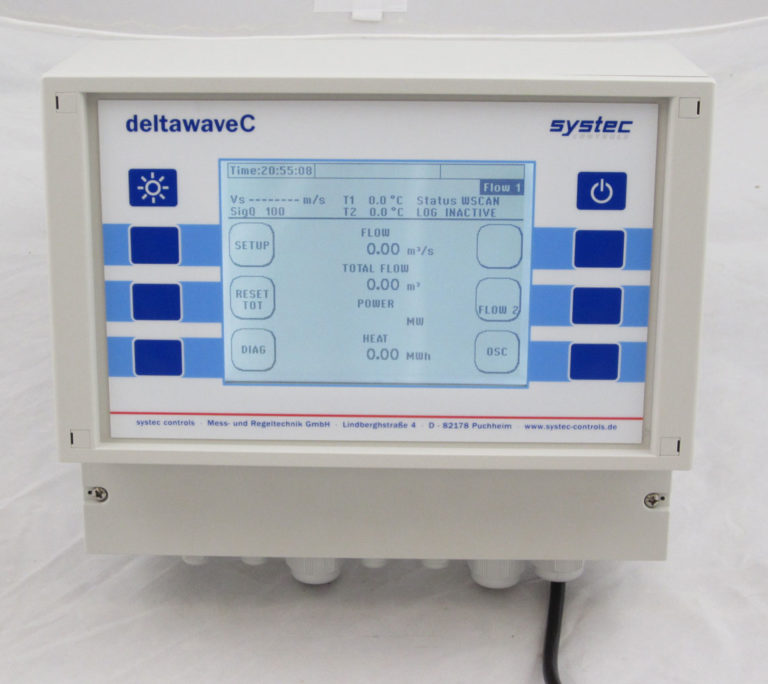

    Bedien-und Anzeigeeinheit

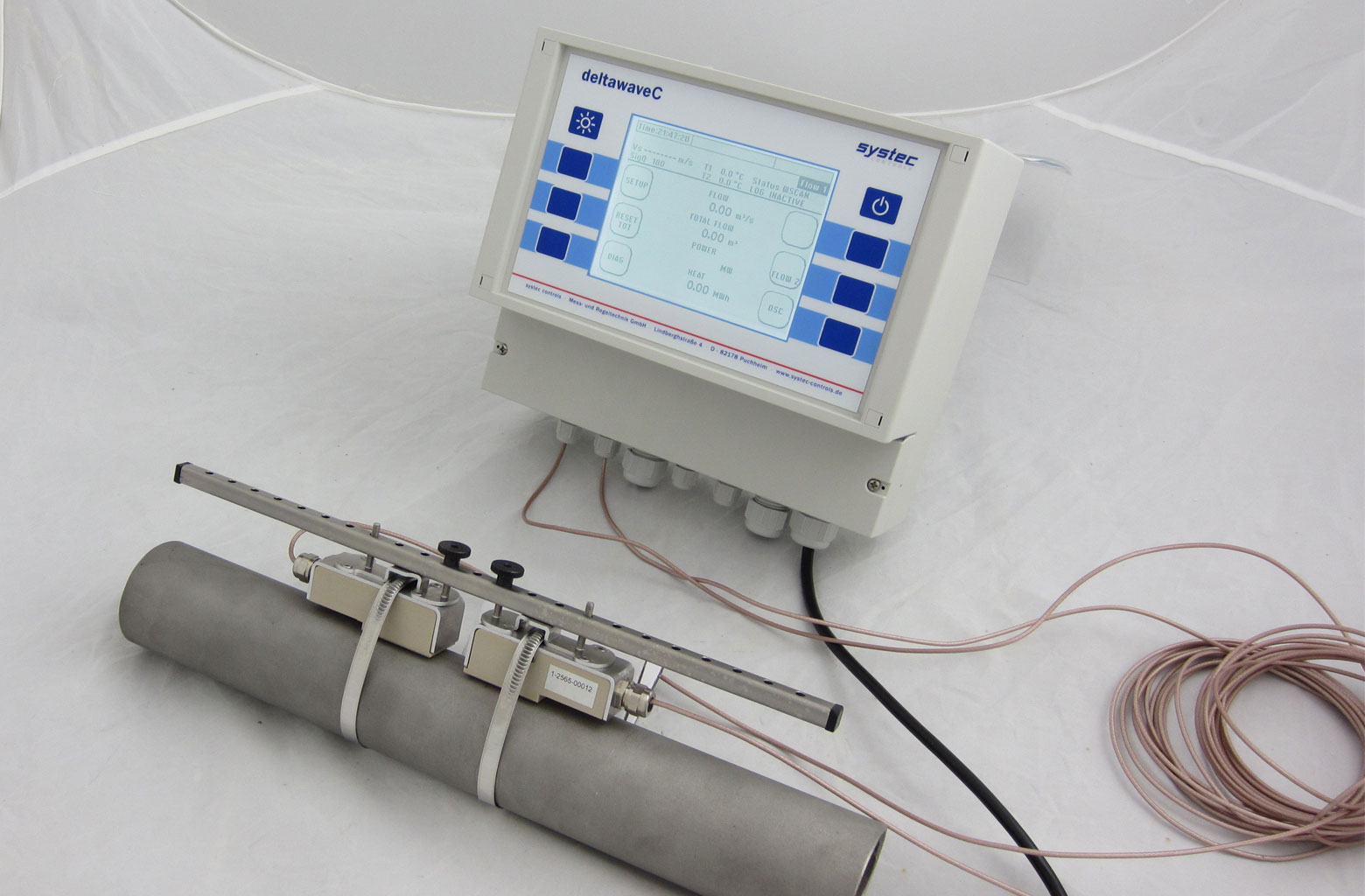

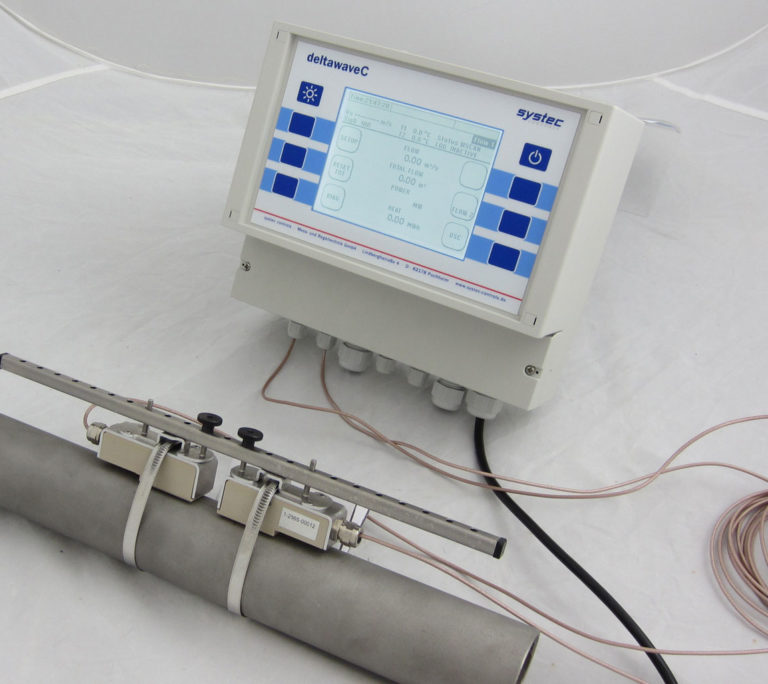

    Komplettsystem

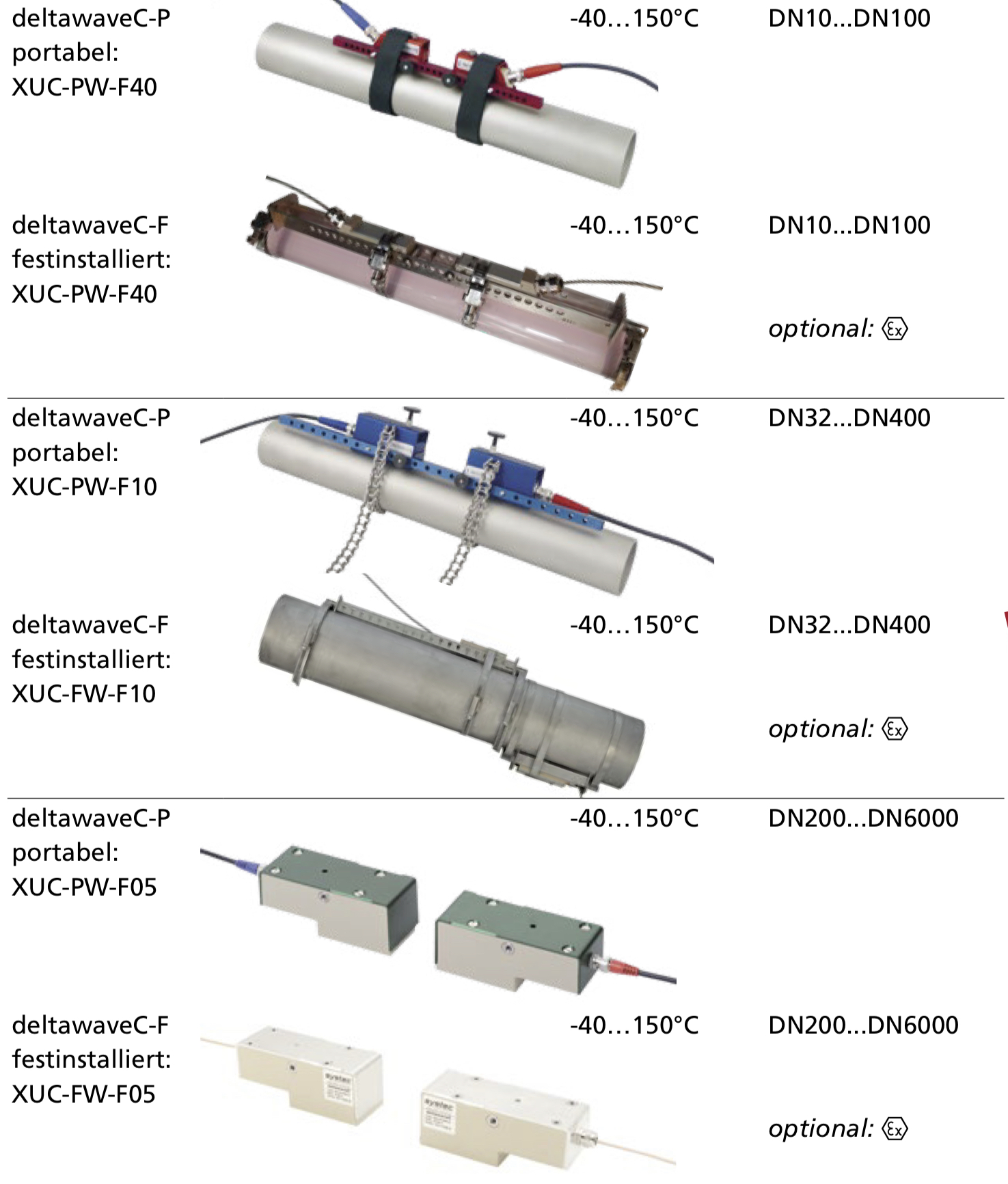

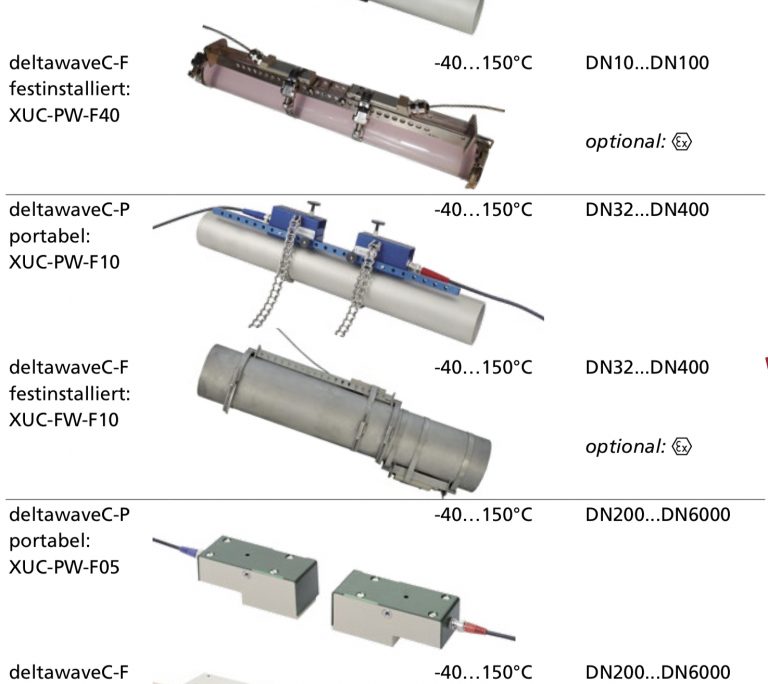

    Sensorauswahl portabel / stationär

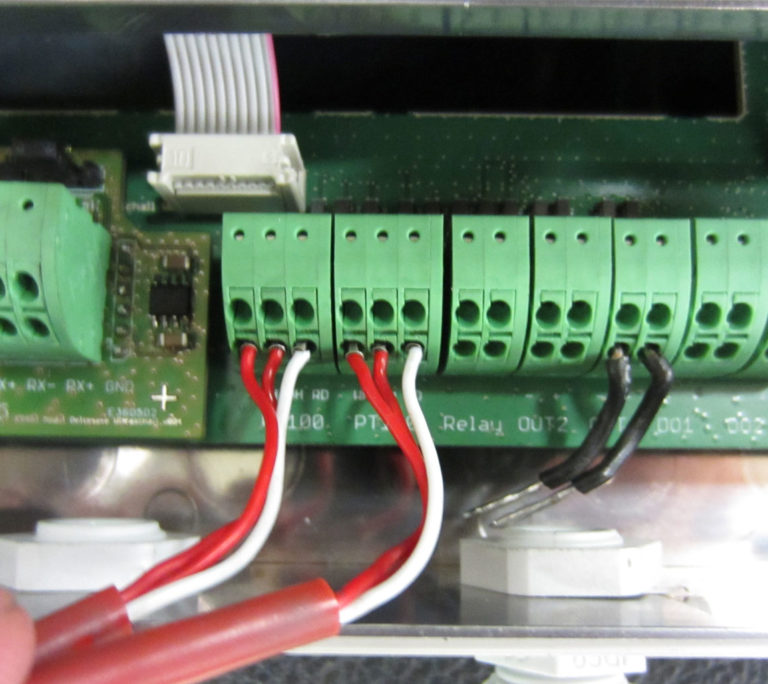

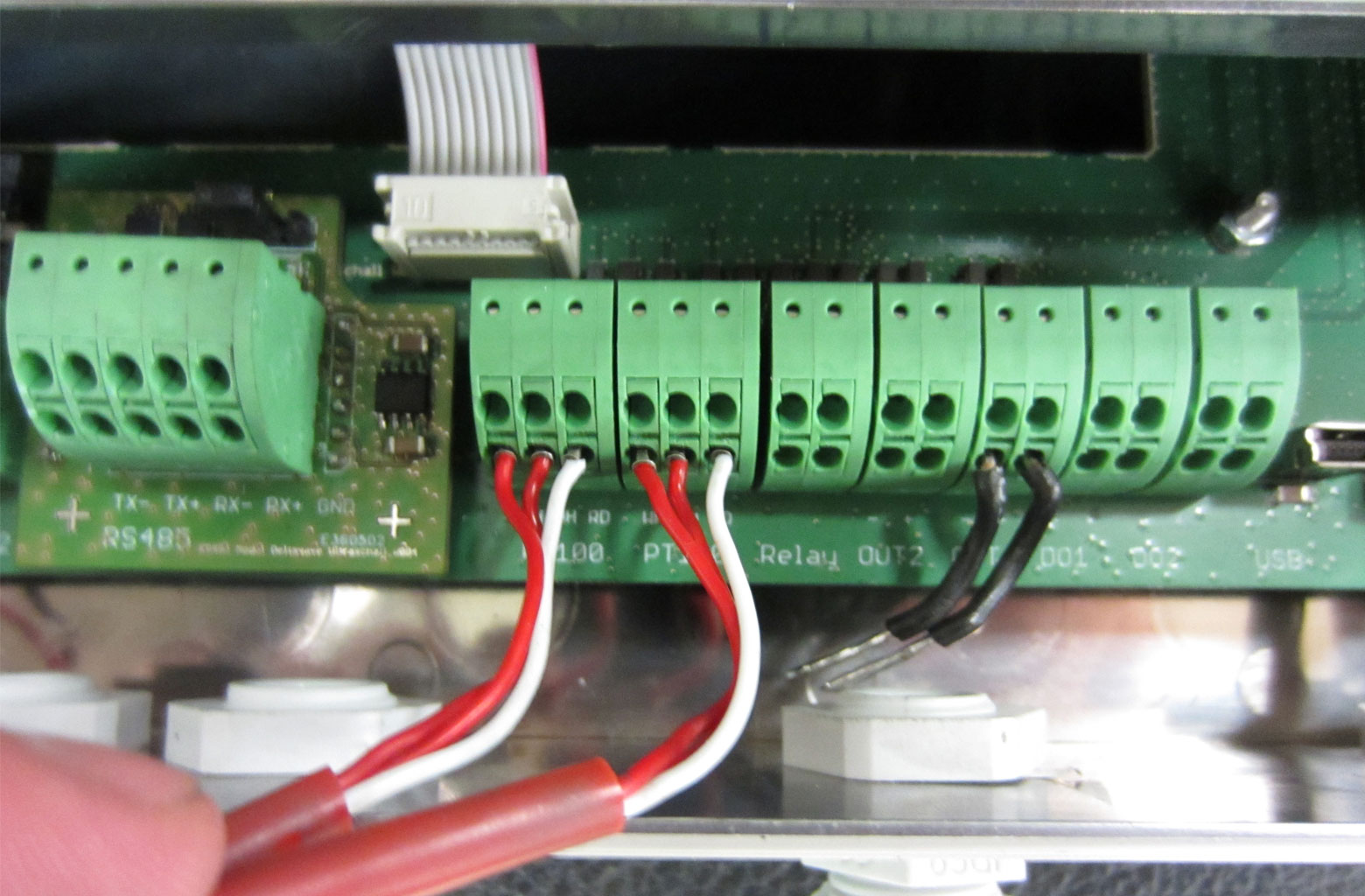

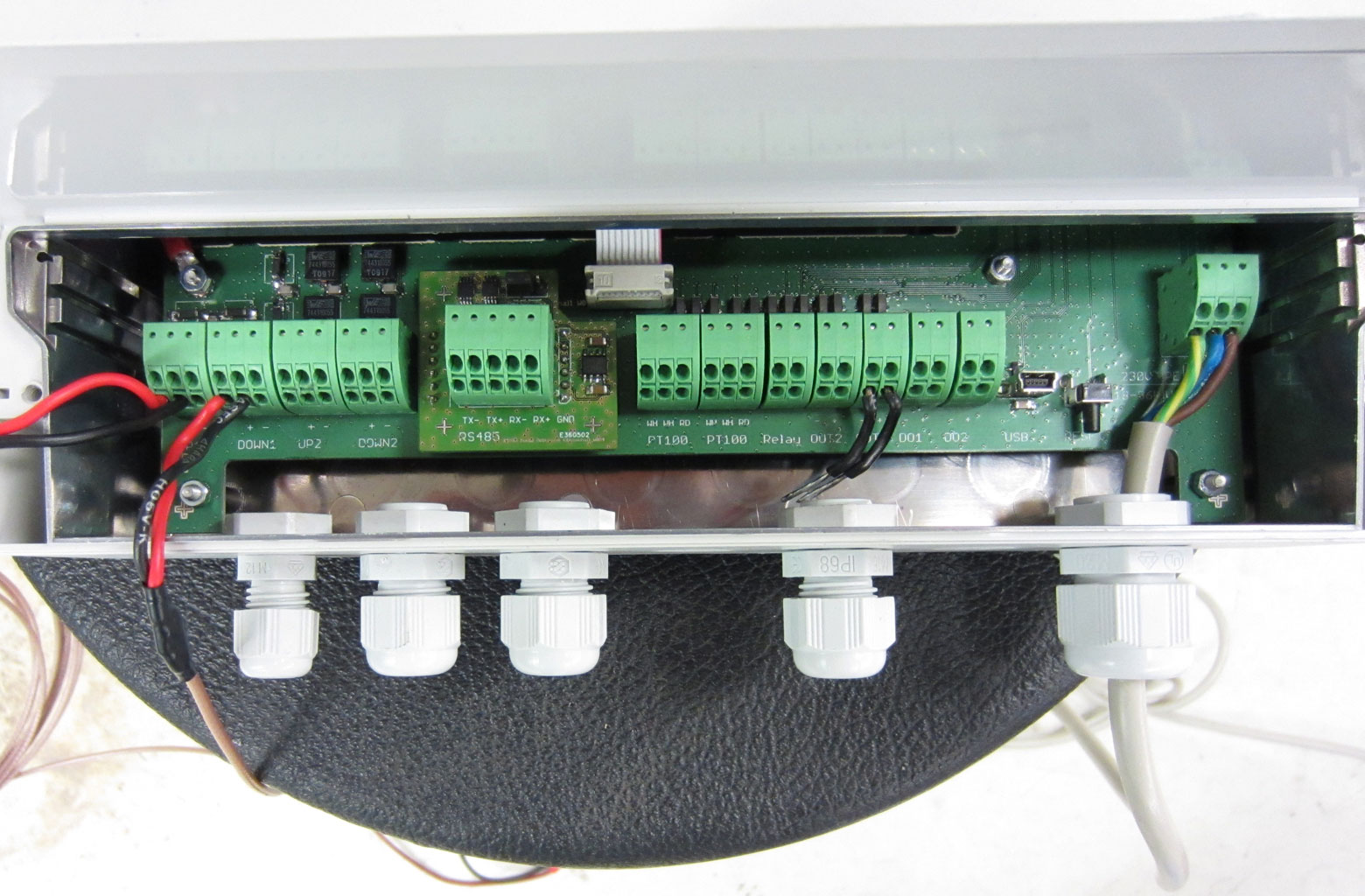

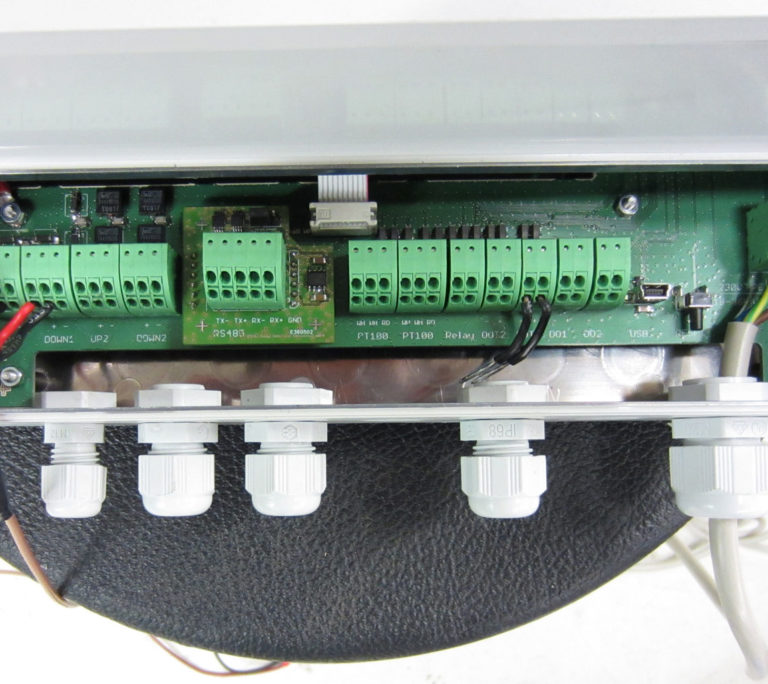

    Anschlussblock

    Anschlussblock / Kabeleinführungen

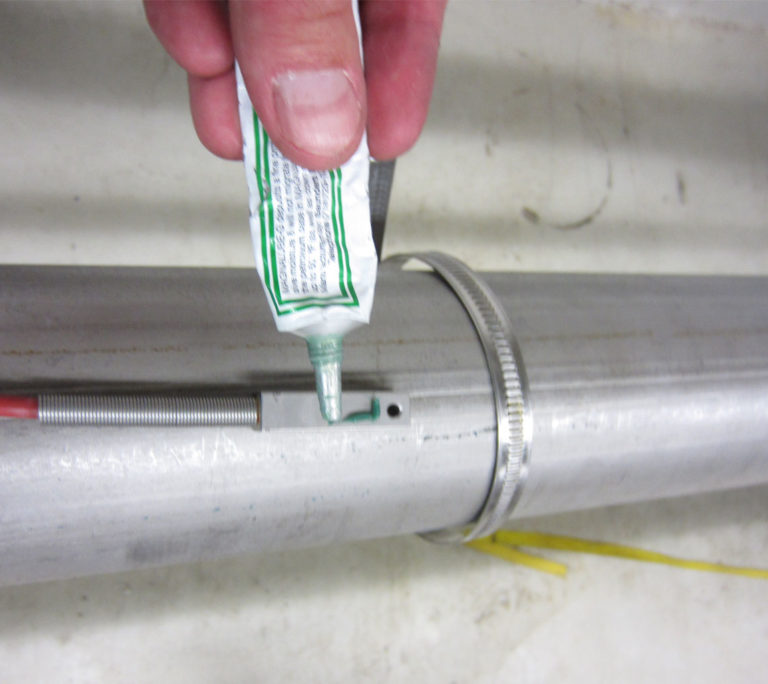

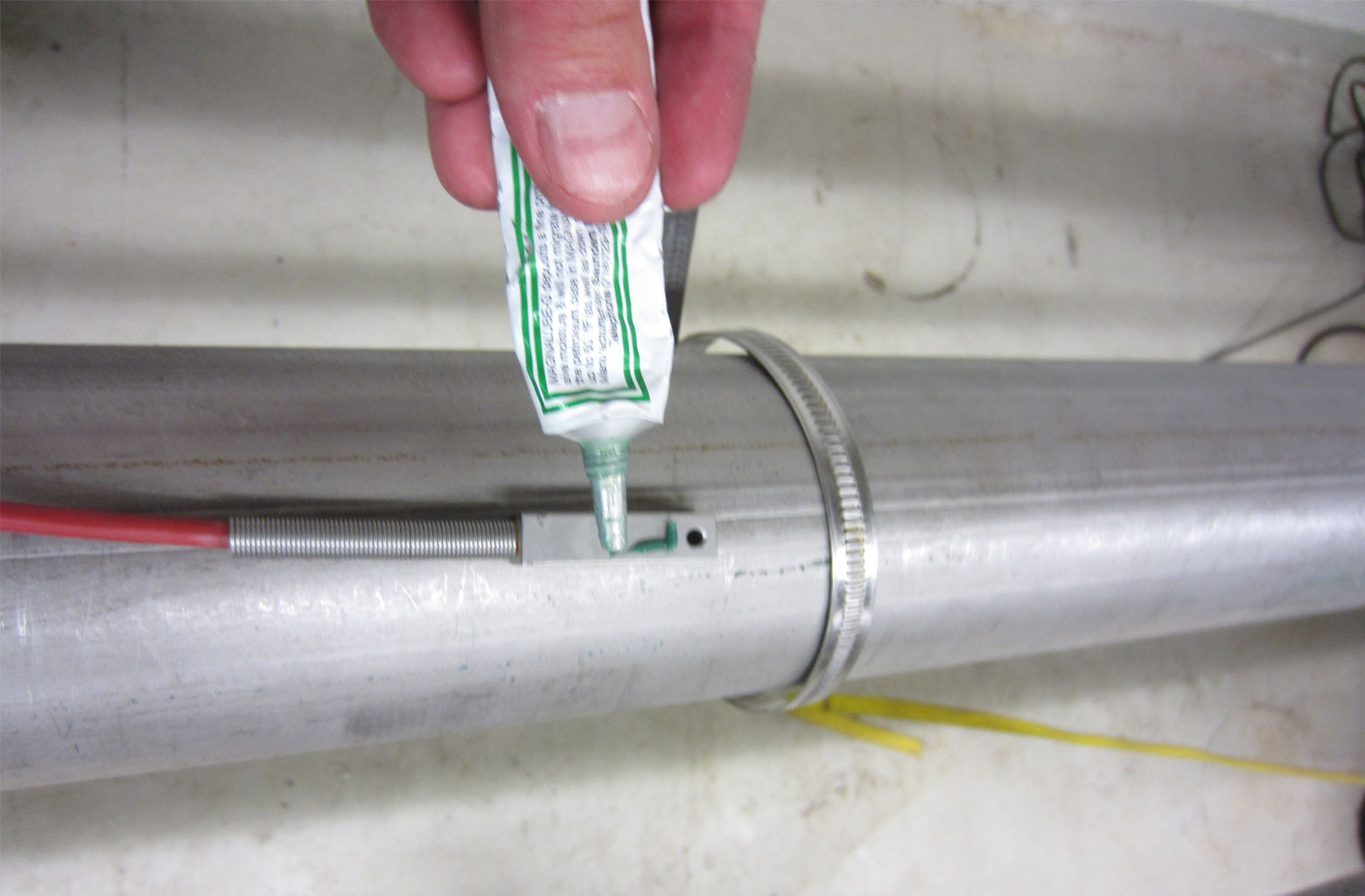

    Leitpaste

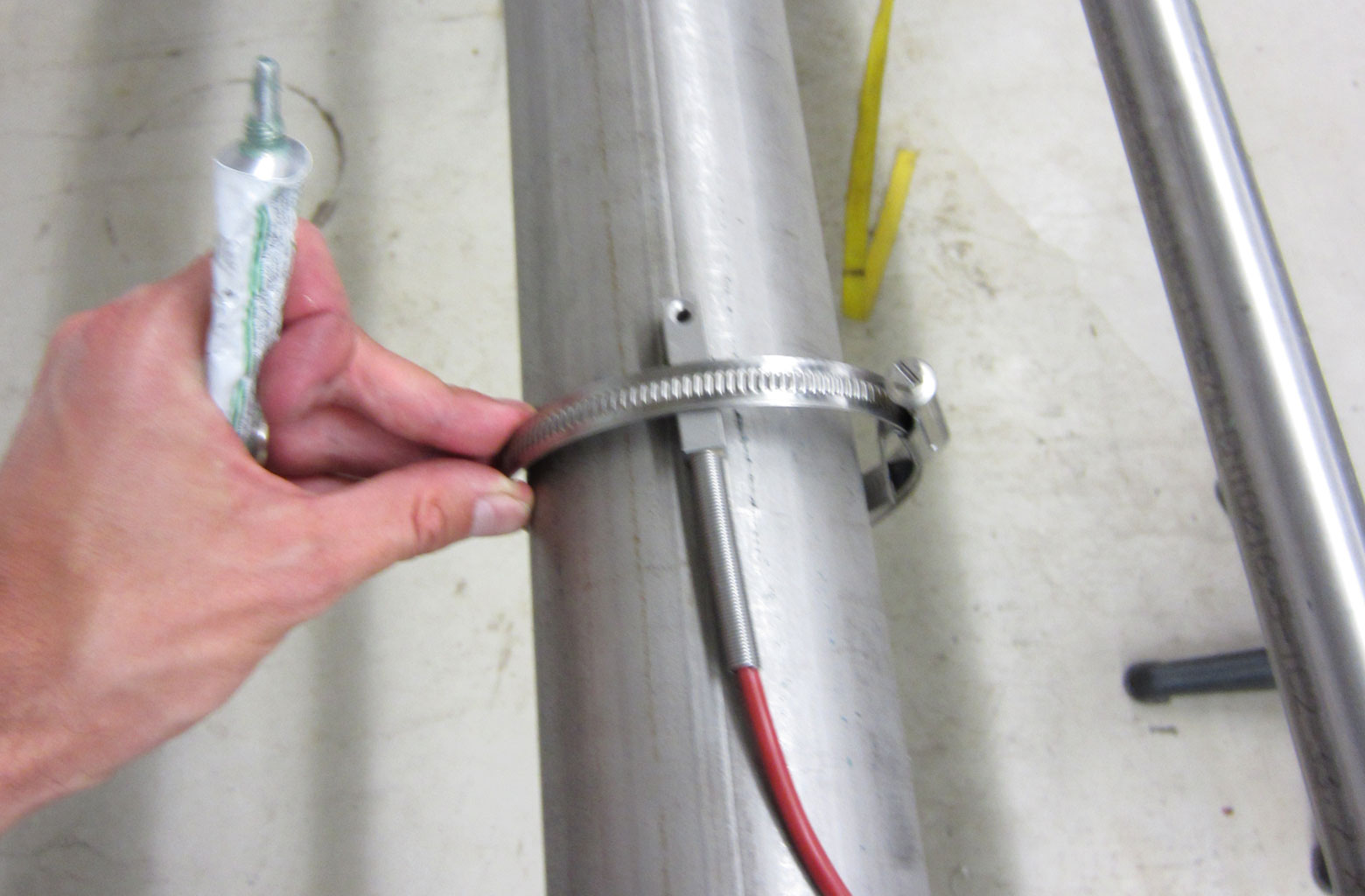

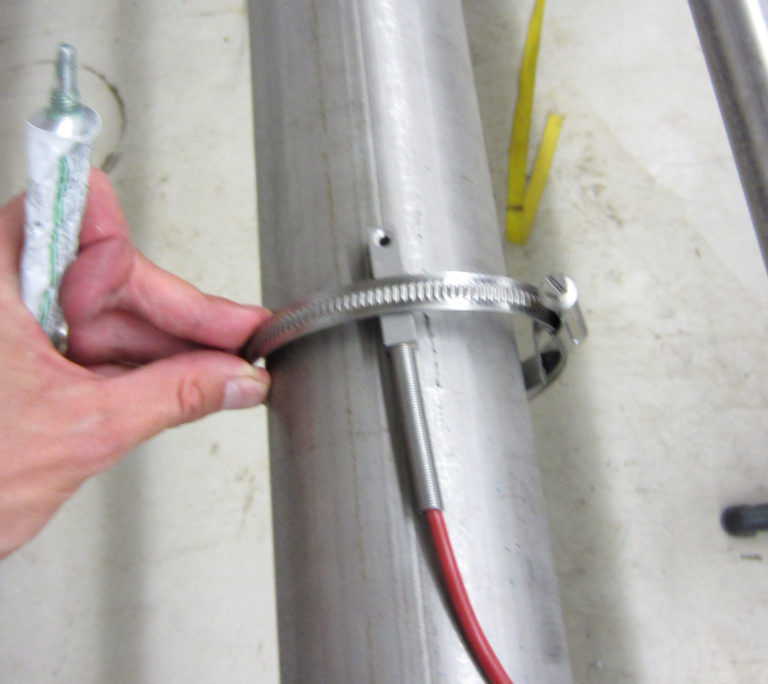

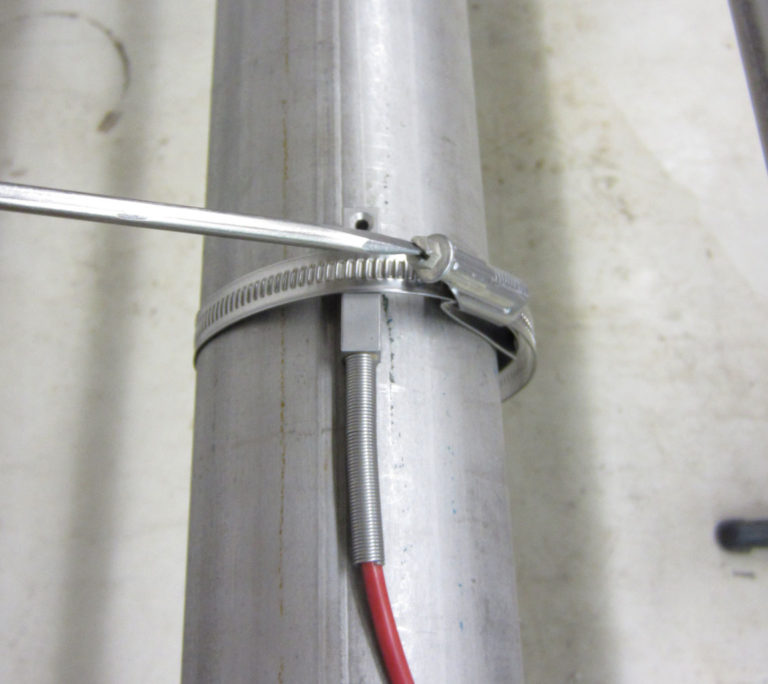

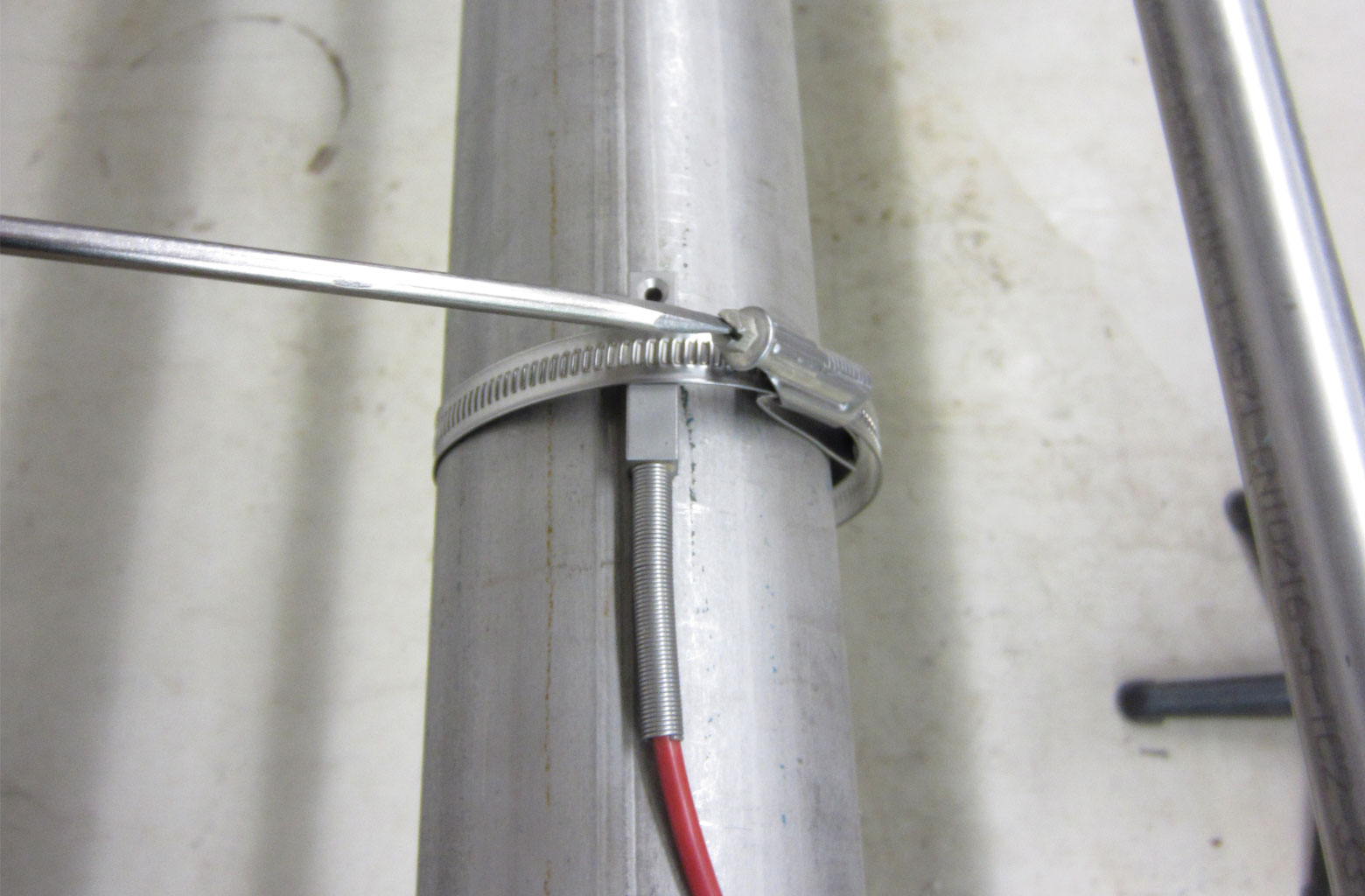

    Montage Temperaturfühler

    Temperaturfühler

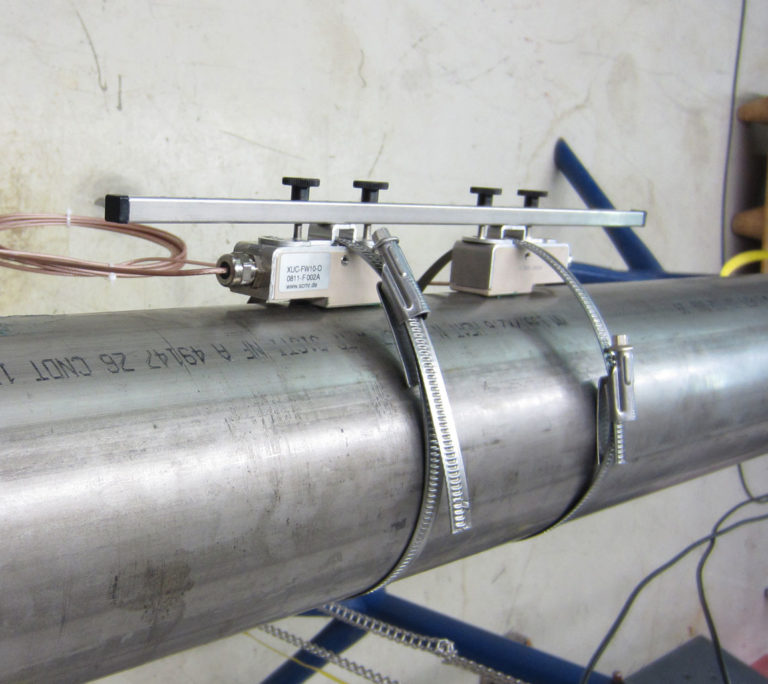

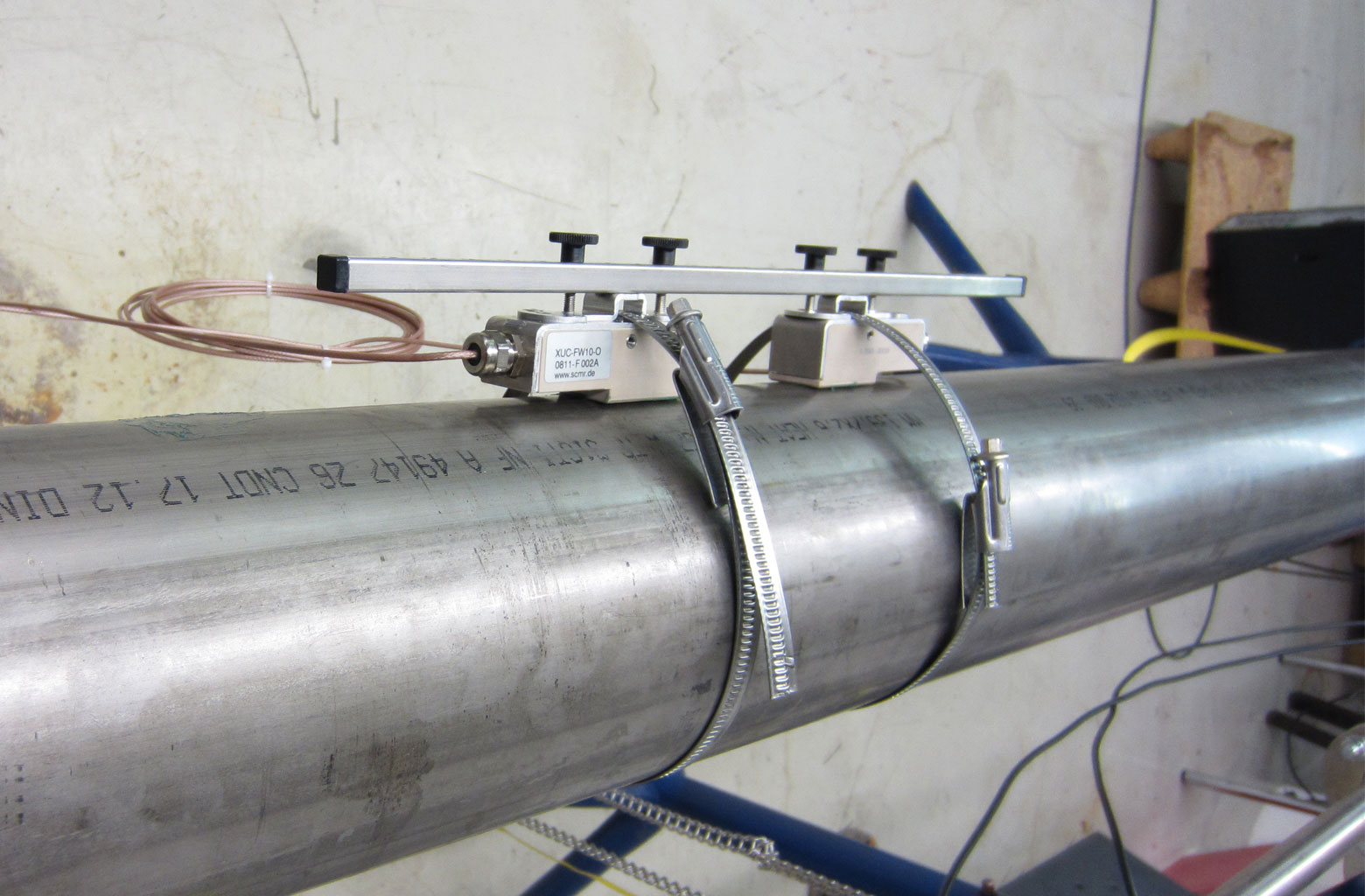

    Montagebeispiel
