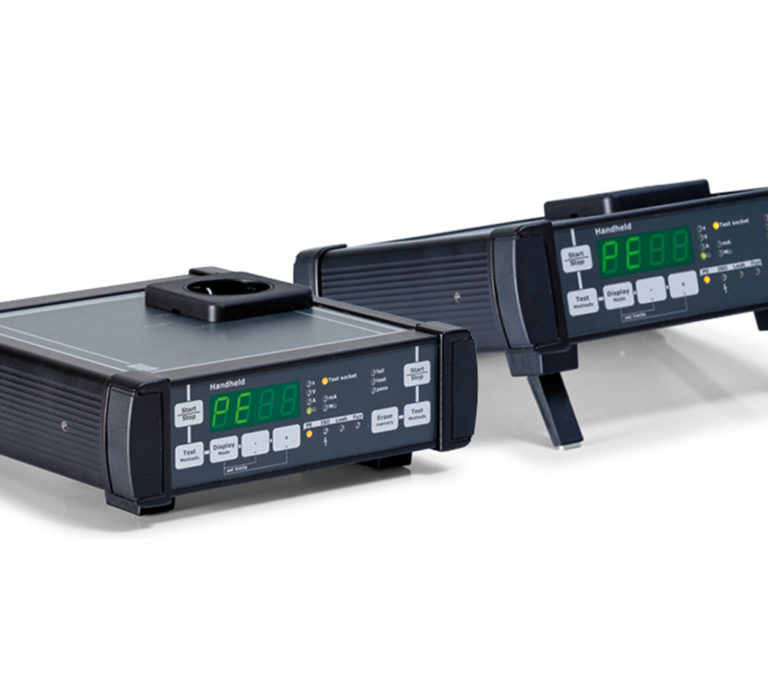

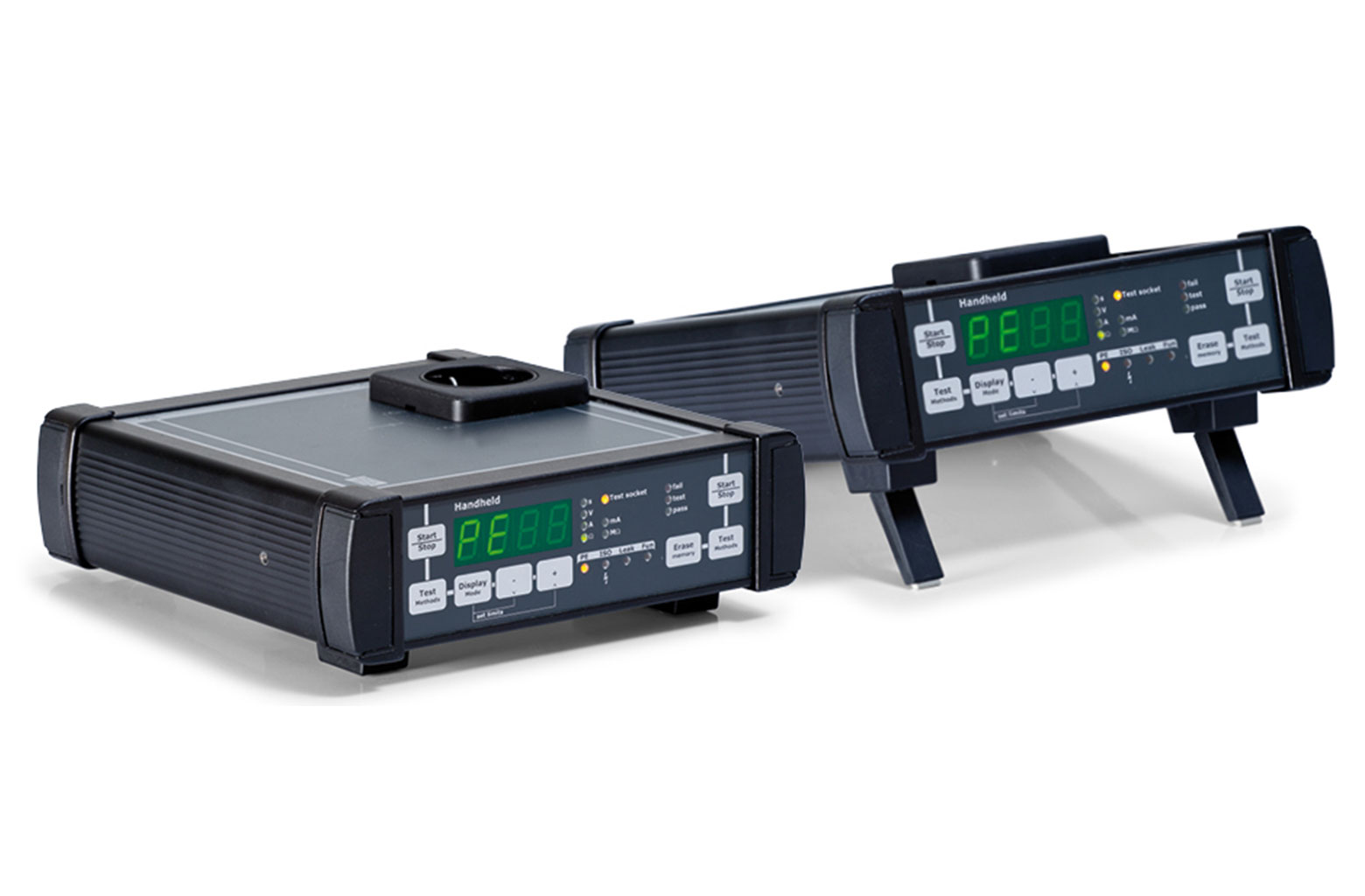

Schleich Handheld PE/ISO, I0223-H5701
Die Sicherheitsprüfgeräte der Handheld-Klasse dienen zur Schutzleiterwiderstands-, zur Isolationswiderstands- und zur einfachen Funktionsprüfung.
Es sind kleine und robuste Universalprüfgeräte für normgerechte Sicherheitsprüfungen in Werkstatt und Fertigung sowie für den mobilen Einsatz bei Reparatur, Montage, Service etc.
Das Haupteinsatzgebiet der kompakten Prüfgeräte ist die Anwendung beim Kunden vor Ort. Dazu ist die Prüftechnik in einem robusten Aluminium-Stranggussgehäuse verpackt. Prüfergebnisse müssen dank des integrierten Speichers nicht mehr von Hand notiert werden. Via intelligenter Schnittstelle lassen sich die Messwerte zum PC übertragen und dort weiterverarbeiten.
Die Schutzleiterwiderstandsprüfung erfolgt mit 10 A AC in der präzisen Vierleitertechnik. Die Auswertung kann auf den Widerstand oder den Spannungsabfall erfolgen.
Die Auswertung der Isolationswiderstandsprüfung erfolgt auf den Widerstand oder den Strom.
Die Handheld-Prüfgeräte bieten außerdem die Möglichkeit, optional die Prüfspannung bei der Isolationswiderstandsprüfung auf max. 2500V DC zu erhöhen. Dadurch ergibt sich eine interessante Alternative zur Hochspannungsprüfung mit AC. 1800V ACeff entsprechen ca. 2500V DC.
Die Handheld-Klasse besteht aus einer Vielzahl von Gerätevarianten.
Technische Daten
| Schutzleiter AC | Schutzleiterwiederstand |
| 1-10 A AC, eistellbar, elektronisch geregelt | |
| 6-12 V AC | |
| 0 mOhm - 700 mOhm | |
| Isolation DC | Isolationswiderstand |
| 100-1000 V DC, einstellbar, elektronisch geregelt | |
| max. 3 mA | |
| 200 kOhm - 30 MOhm | |
| Hochspannung DC | 100-2500 V DC, einstellbar, elektronisch geregelt |
| mit Sicherheitsstrombegrenzung max. 5 mA | |
| mess- und auswertbar bis 1 mA | |
| Funktion | 230 V AC, Festwert von der Netzversorgung |
| nicht potentialfrei | |
| max. 2 A | |
| Ersatzableitstrom | Optionale Erweiterung |
| 1 - 20 mA | |
| Prüfspannung 40 V AC - Umrechnung auf 230 V |
Besonderheiten
Mobilität ist Trumpf
- 3 Standardgeräte zur Lösung individueller Prüfaufgaben

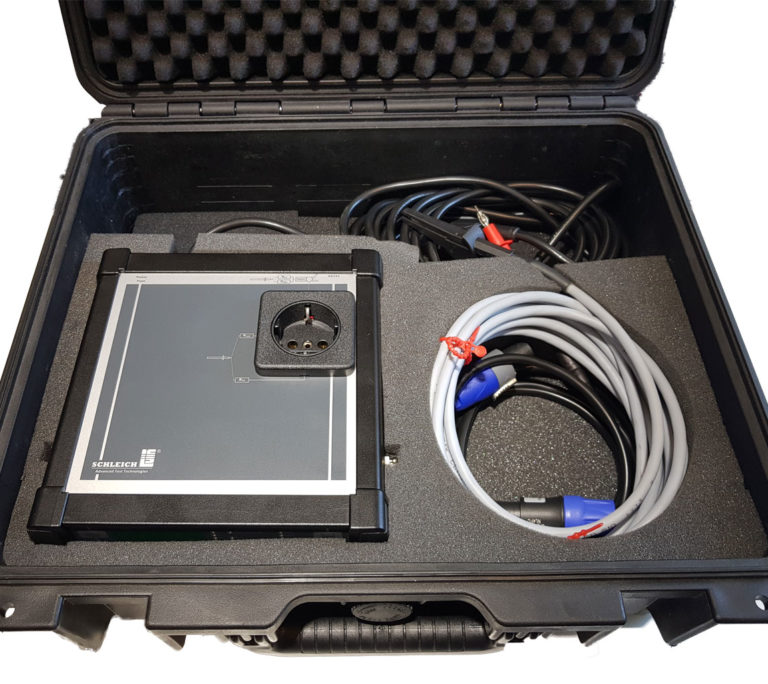

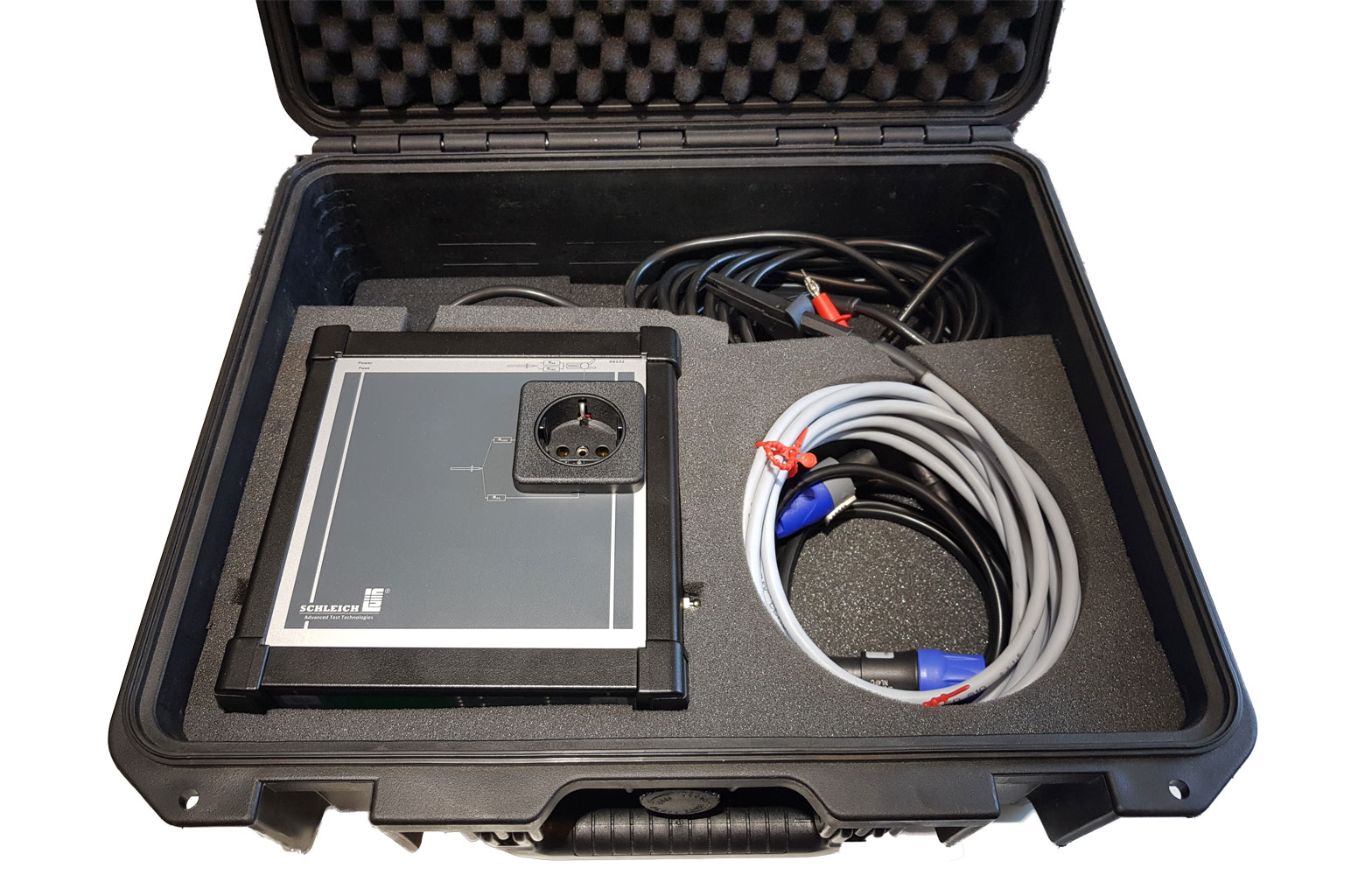

- Konstruiert für den bequemen Transport
- klein
- leicht
- Handgepäck-tauglich im Flugzeug
- Große Ergebnisanzeige
- Einfache und klare Bedienung
- Starttaster beidseitig für Links- und Rechtshänder
- Automatische Überprüfung mit zulässigen Grenzwerten
- Optische und akustische Meldung, falls Messwerte außerhalb der Grenzen
- Kommunikation mit einem PC
- Interner Prüfergebnisspeicher zum zeitversetzten Übertragen der Messwerte zu einem PC
Anwendungsbeispiele
Maschinenrichtlinie EN 60204
Handheld zur Überprüfung der Maschinenrichtlinie an einer Anlage.
Blitzschutzüberprüfung an Windkraftanlagen
Auch im Outdooreinsatz bewährt sich das Prüfgerät dank des optimalen Tragekomforts.
Die zuverlässige Leitfähigkeit des Blitzableiters wird von der Rotorblattspitze bis zum Fuß des Turms gemessen.
Sicherheitsprüfung im Krankenhausservice
Typische Anwendung zur Überprüfung des Schutzleiters und der Isolation an medizinischen Produkten nach der Reparatur oder nach Wartungsarbeiten.
Varianten
3 Standardgeräte zur Lösung individueller Prüfaufgaben
- PE · Iso
- PE · Iso · HV DC
- PE · Iso · Funktion
PE · Iso
| 403001 | PE | 10 A | 6/12 V |
| Iso | 1000 V | ≤ 3 mA |
PE · Iso · HV DC
| 403012 | PE | 10 A | 6/12 V |
| Iso | 2500 V | ≤ 5 mA | |
| HV | 2500 V | ≤ 5 mA |
PE · Iso · Fkt
| 403018 | PE | 10 A | 6/12 V |
| Iso | 1000 V | ≤ 3 mA | |
| Fkt | 230 V | 2 A |
