PEL100 Leistungs- und Energierecorder, I0518-F0500

Verbessern Sie die Energieeffizienz Ihrer Gebäude für Kosteneinsparung und Nachhaltigkeit!

Die Recorder PEL 102 und PEL 103 zeichnen die Leistungsaufnahme und den Energieverbrauch aller Arten von Elektroinstallationen auf. Die Messung erfolgt über drei Stromwandler und Spannungseingänge.

Technische Daten

Modelle PEL102 PEL103
Allgemeine Daten
LC-Anzeige ohne Mit Dreifach-Digitalanzeige

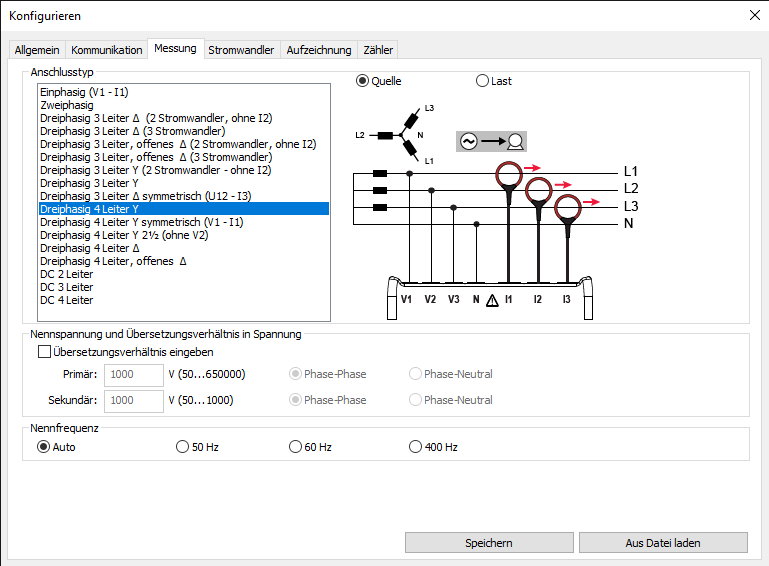

Netzarten Einphasig, Zweiphasig, Drehstrom mit oder ohne Neutralleiter + weitere
Genauigkeitsklasse 0,20%
Elektrische Daten

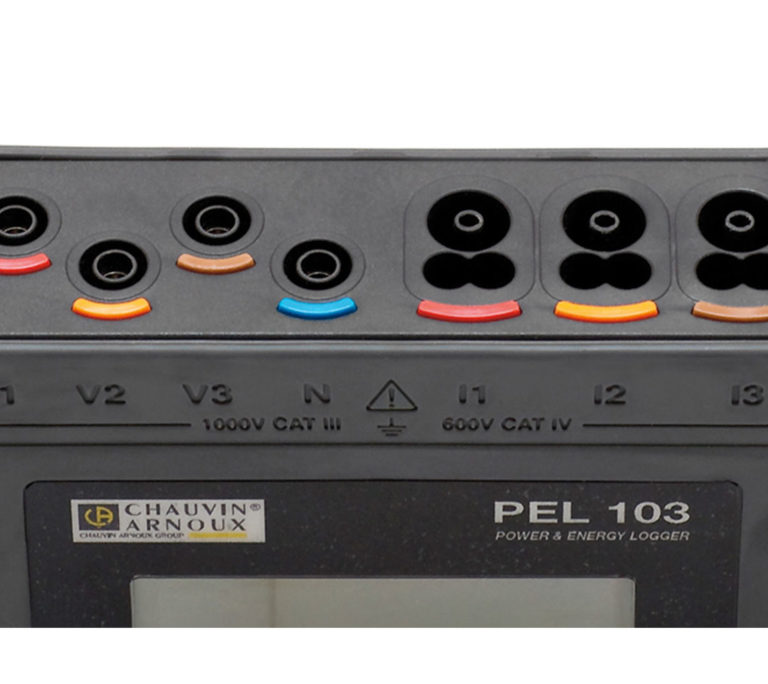

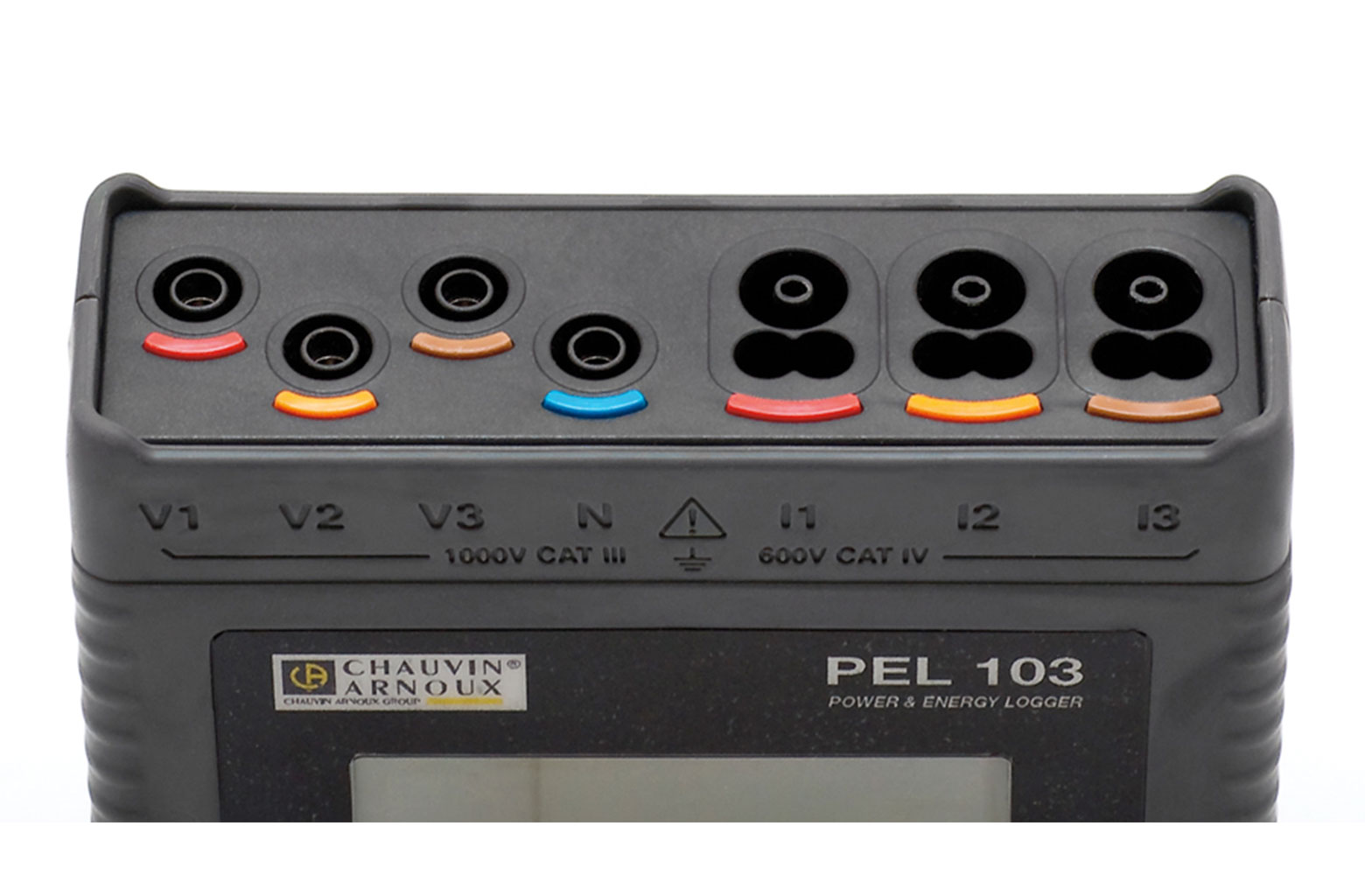

Anzahl Kanaele 3 Eingaenge fuer Spannung, 3 Eingaenge fuer Strom
Netzfrequenz DC, 50Hz, 60Hz und 400Hz
Spannungsbereich 0-1000V (AC/DC)
Strommessbereich
MN93 2-240A (AC)
MN93A 0,005-5A (AC) / 0,1-120A (AC)
C193 3-1.200A (AC)
AmpFLEX A193 und MiniFLEX MA193 100mA-10.000A (AC)
PAC93 10-1.000A / 10-1.400A (AC)
E3N 50mA-10A / 100mA-100A (AC/DC)
Spannungs- / Stromwandlerverhaeltnisse bis 650.000V / bis 25.000A
Berechnete Messwerte
Leistungen 10W-10GW / 10var-10Gvar / 10VA-10GVA
Energie bis 4EWh / 4EVAh / 4 Evarh
Phasenlage cos , tan , PF
Oberschwingungsanalyse bis zur 50. Ordnung
Zus tzliche Funktionen
Phasenfolge der Au¤enleiter Ja
Min / Max Ja
Befestigung Magnet, Halterung
Aufzeichung
Abtastrate / Erfassungsintervall / Aggregation 128 Sample / Periode - 1 Messung pro Sekunde - 1mn bis 60mn
Speichertyp SD-Karte, 2GB (SD-HC Karte, bis 32GB)

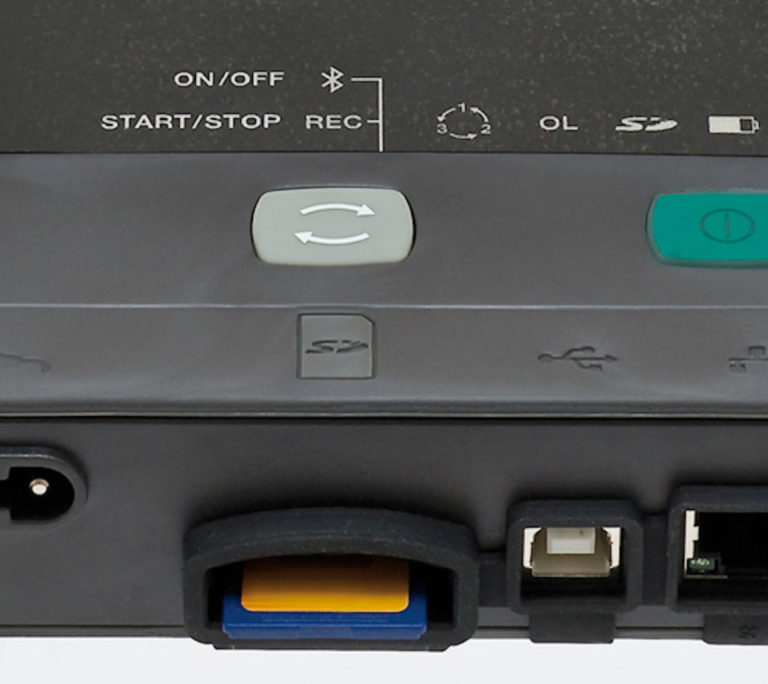

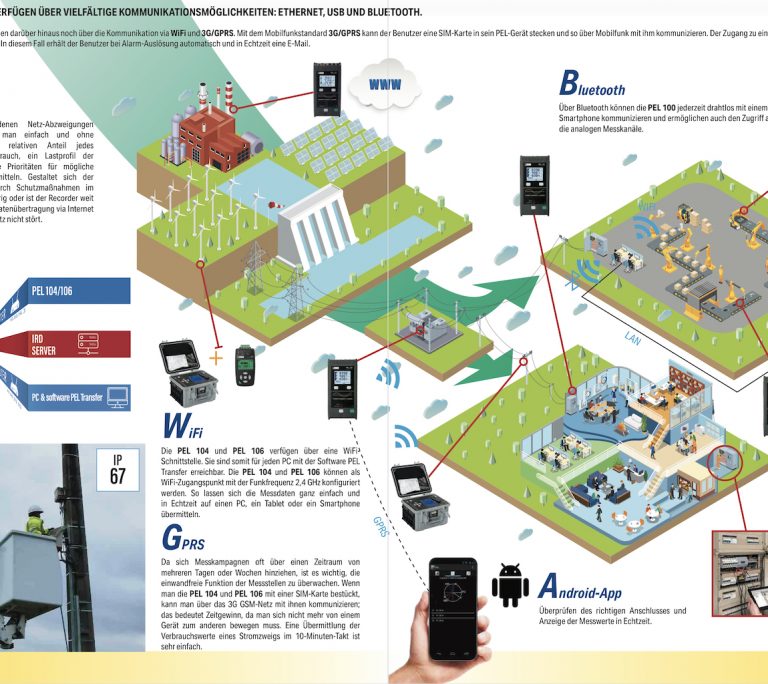

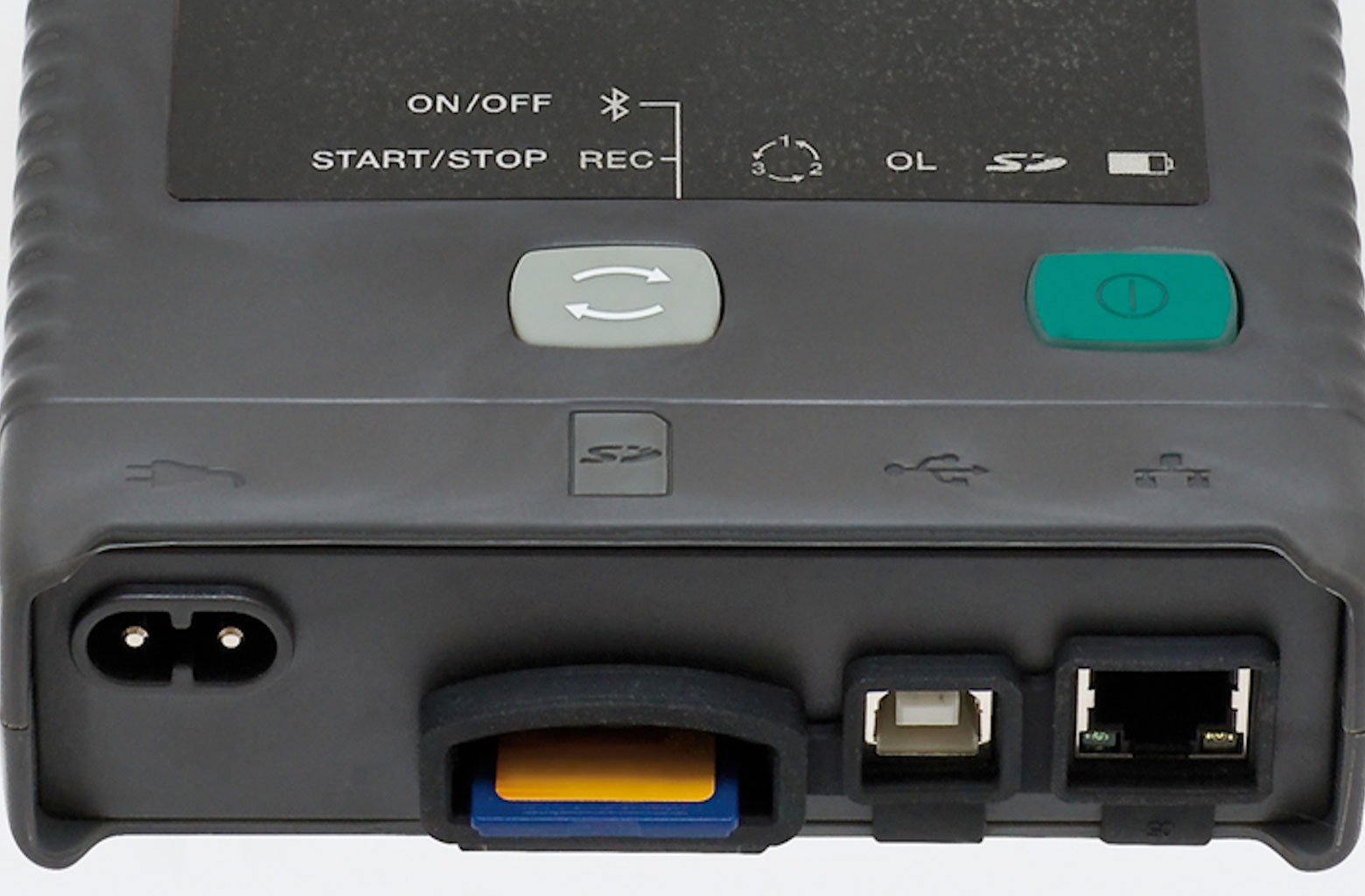

Kommunikation BlueTooth, Ethernet, USB
Stromversorgung 110-250V (+10%, -15%) @ 50-60Hz & 400Hz
Elektrische Sicherheit IEC 61010 600V CAT IV - 1000V CAT III
Mechanische Daten
Abmessungen 256x125x37mm (Ohne Stromwandler)
Gewicht 900g 950g
Gehaeuse IP54, UL

Besonderheiten

  • Für Einphasen-, Zweiphasen-, und Drehstrom-Elektroinstallationen
  • Anschluss ohne Unterbrechung der Stromversorgung
  • Oberschwingungsanalyse
  • Bluetooth-, Ethernet- oder USB-Kommunikation
  • Automatische Erkennung der angeschlossenen Stromwandler
  • Datenspeicherung auf SD-Karte

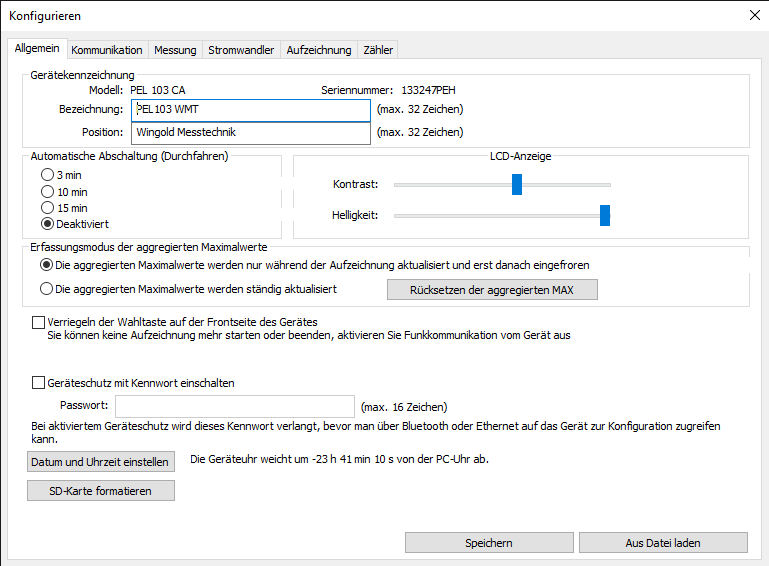

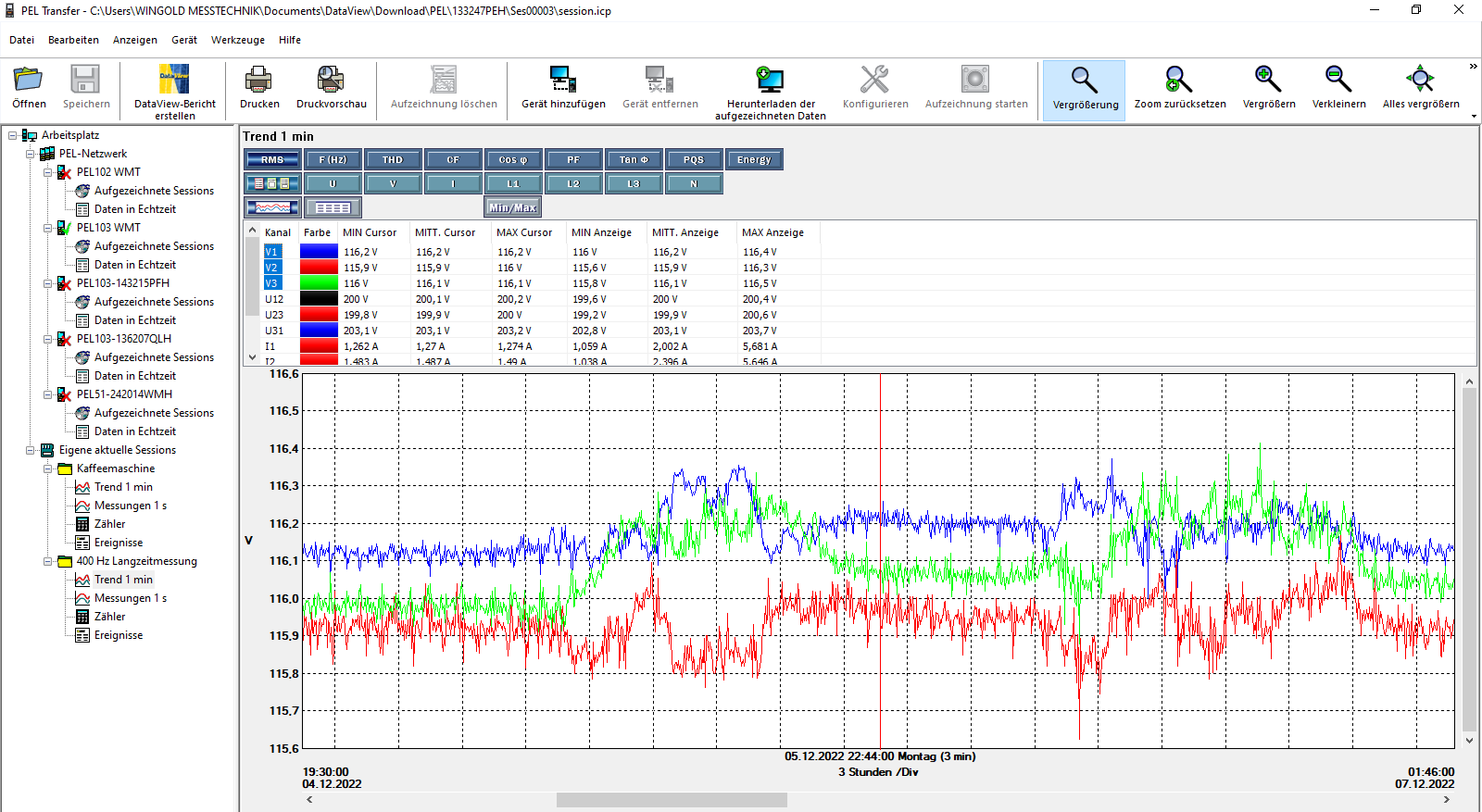

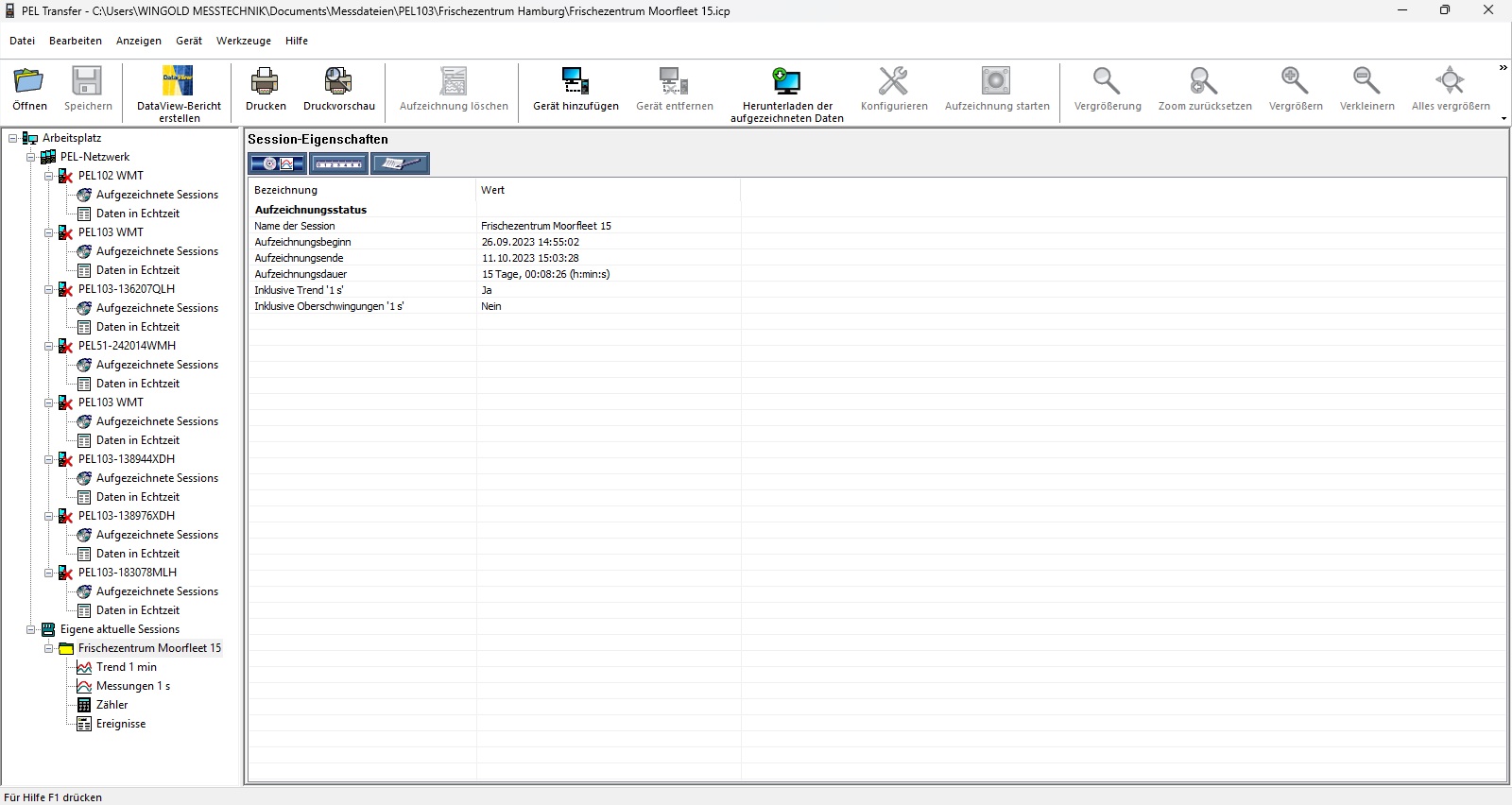

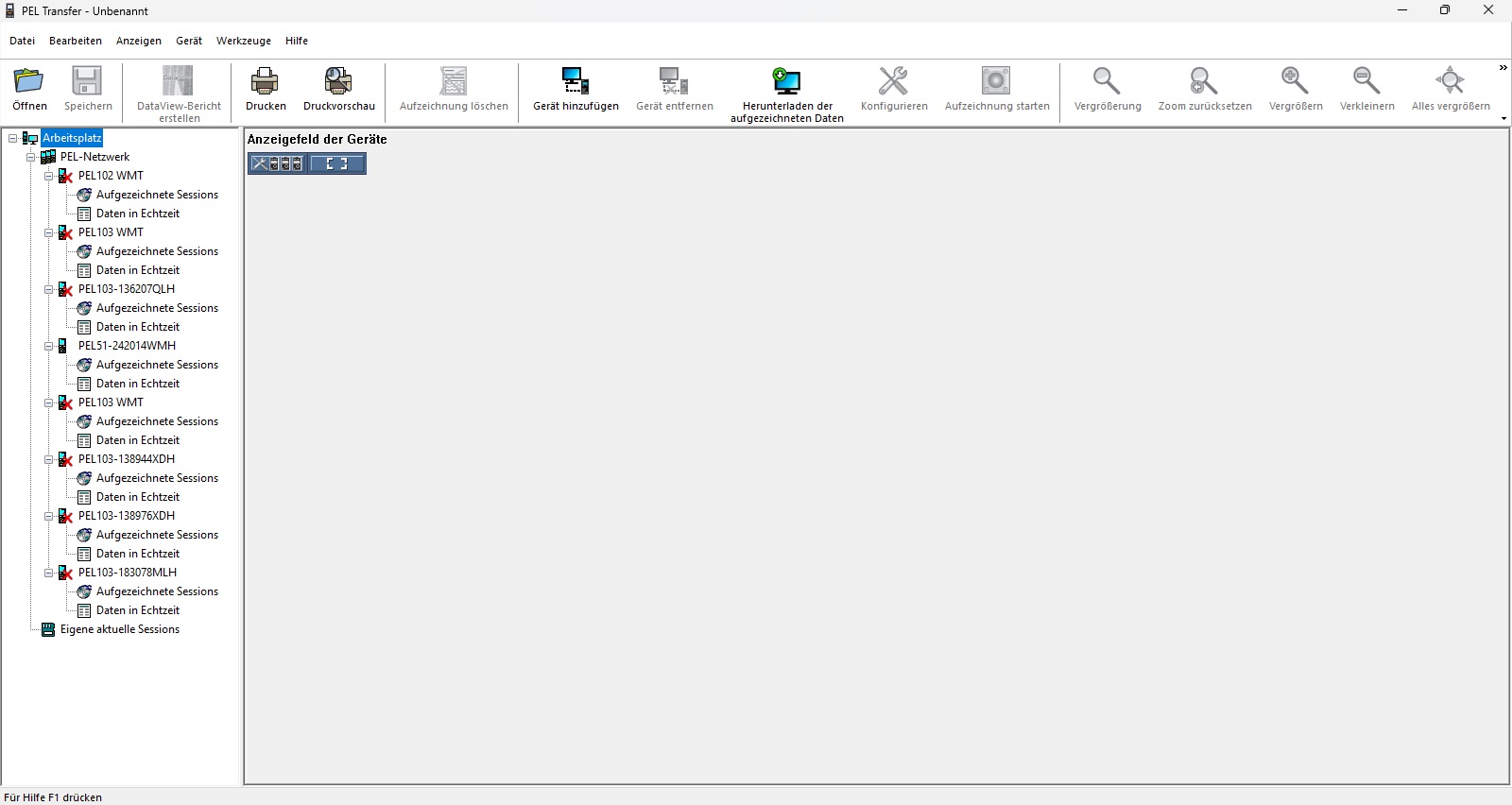

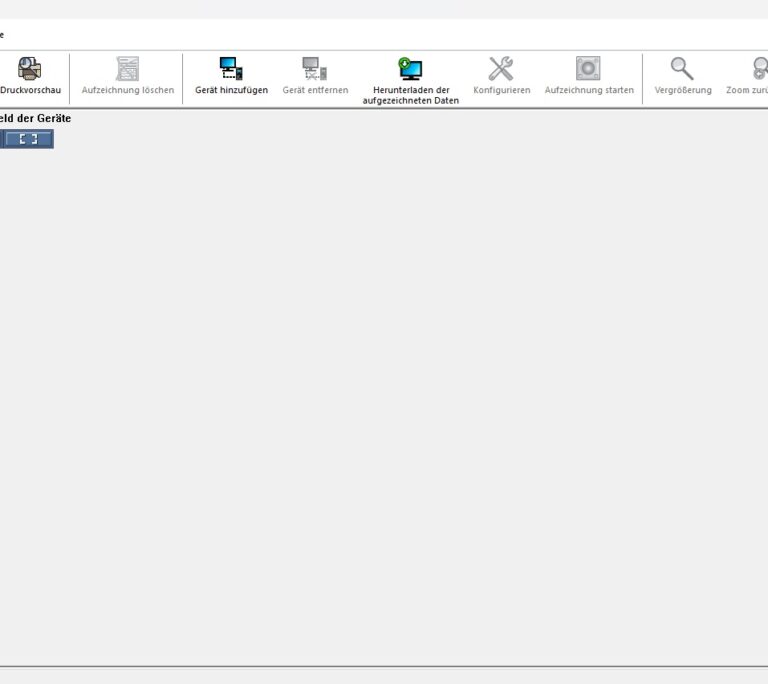

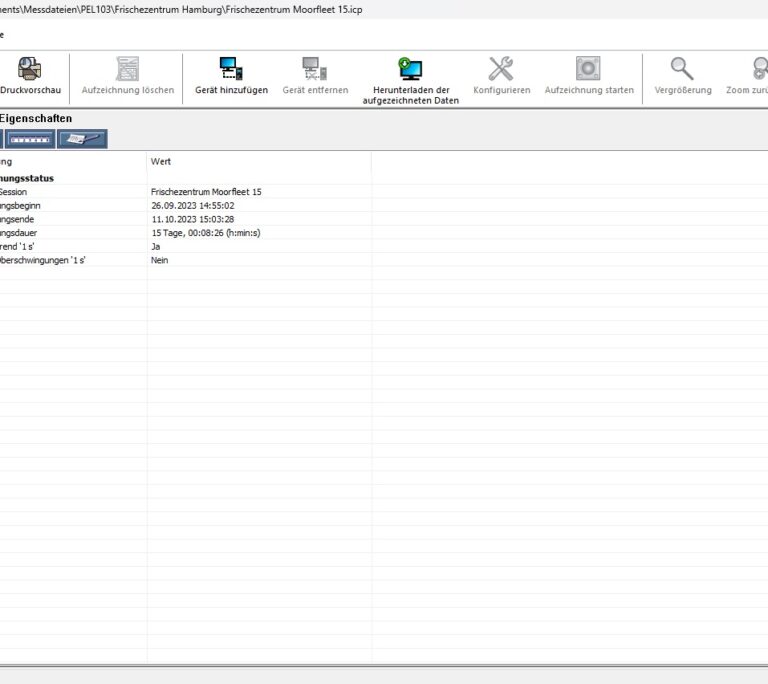

  • Echtzeit-Datenaustausch mit einem PC und Messdaten-Auswertung mit der PEL Transfer-Sorftware

Mit den Geräten lassen sich alle elektrischen Parameter, die Messwerte, der Energie-Zählerstand und die Einstellungen für die Datenübertragung anzeigen. Der Benutzer erhält so alle Informationen, die er zur Verbesserung der Energieeffizienz benötigt und kann seinen Stromverbrauch entsprechend überwachen.

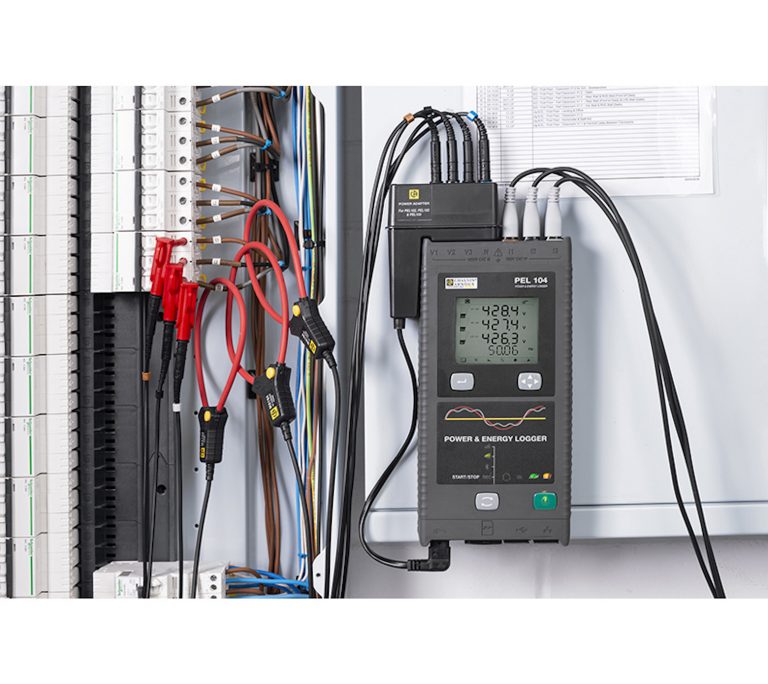

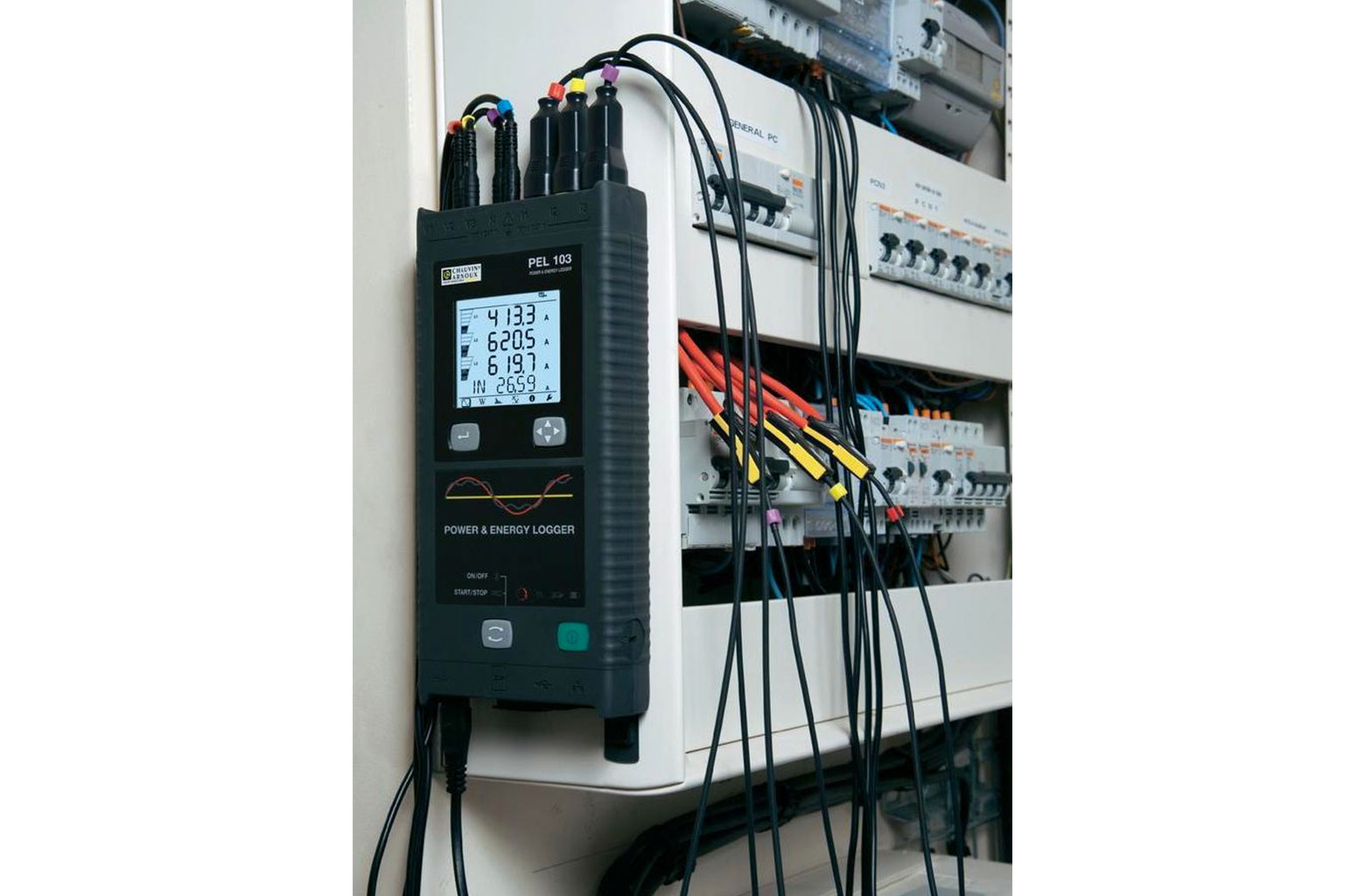

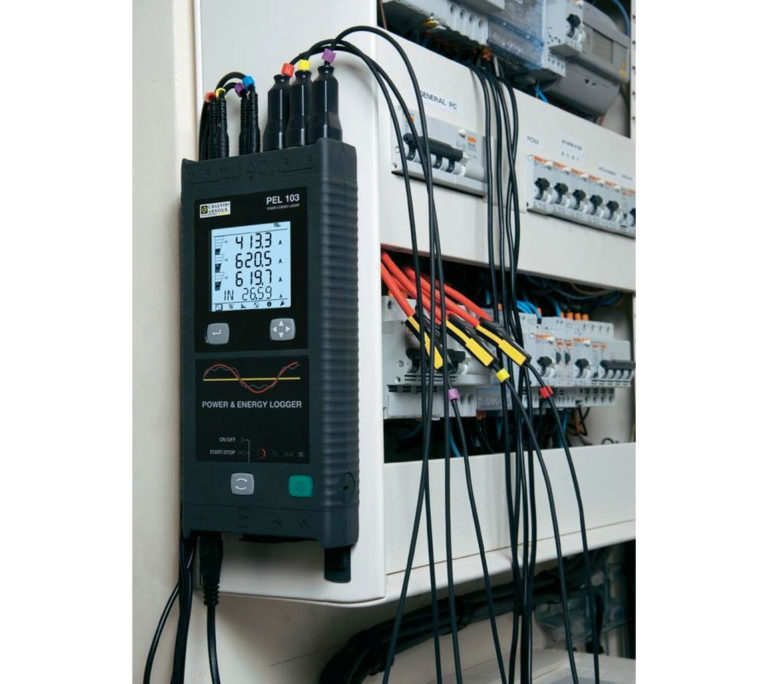

Mit den PEL 100-Recordern können sie selbst in eng bestückten Verteilerschränken ganz einfach zusätzliche Zählstellen einfügen. Über ihre Magnethalterung lassen sich die Geräte problemlos an beliebigen Stellen im Verteilerschrank oder -kasten befestigen und nach Schließen der Tür erinnert nichts an den nachträglichen Einbau.

Anwendungsgebiete

Überwachung und graphische Darstellung der Verbrauchswerte
Die PEL 100-Recorder informieren präzise in Echtzeit über die aktuellen Verbrauchswerte für eine ganze Fabrik, eine Werkstatt, ein Gebäude, eine Büroetage, … sowie über früher gespeicherte Verbrauchsdaten mit Vergleichsfunktion.

Vorbeugende Wartung
Bei längerem Einbau der PEL 100-Recorder in einem Verteilerschrank lassen sich Schein-, Wirk-, und Blindleistung einer Anlage exakt erfassen und jede Überschreitung von Grenzwerten ist sofort erkennbar.

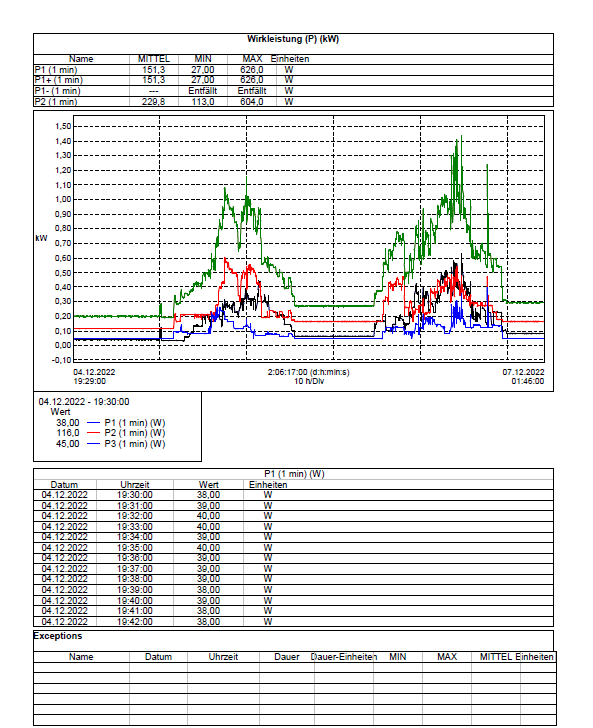

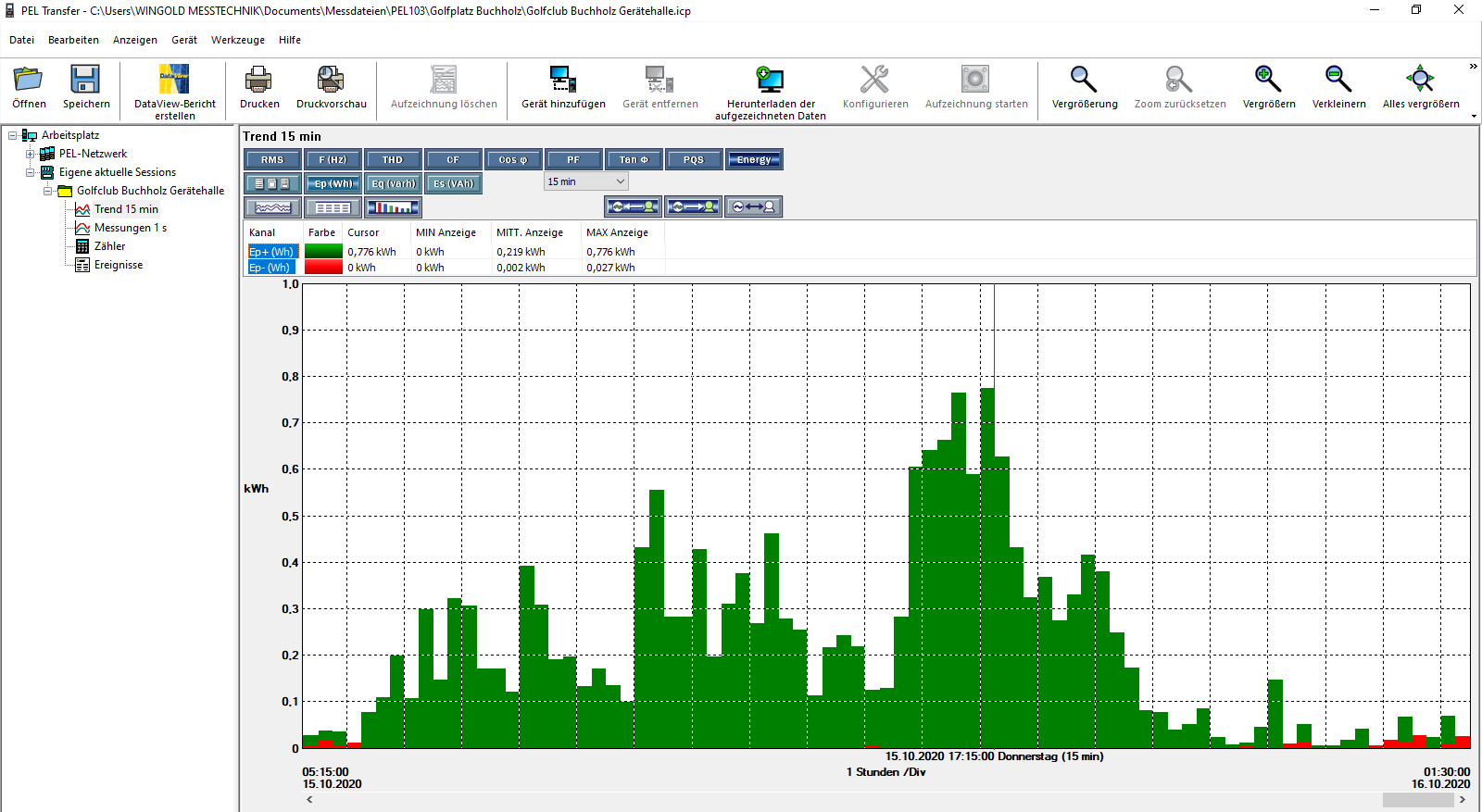

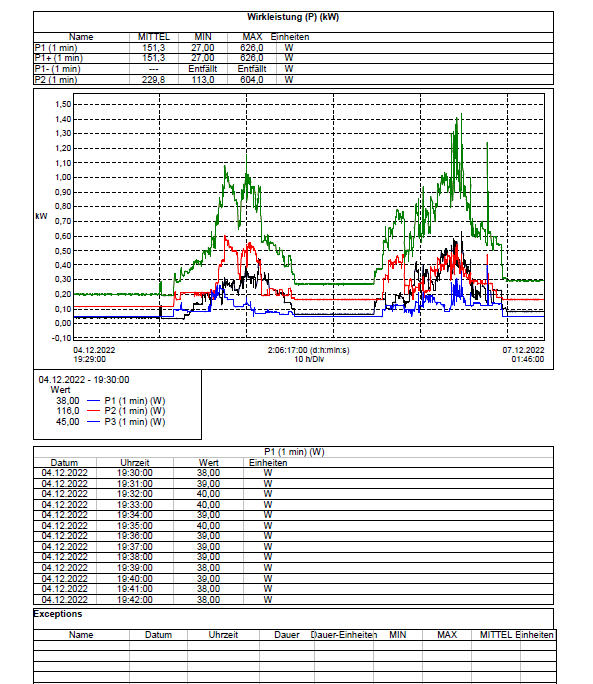

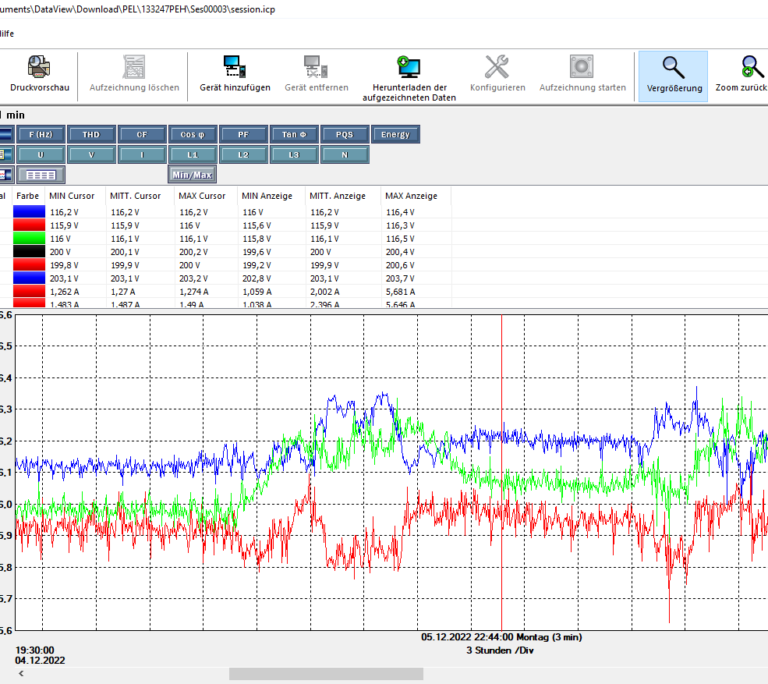

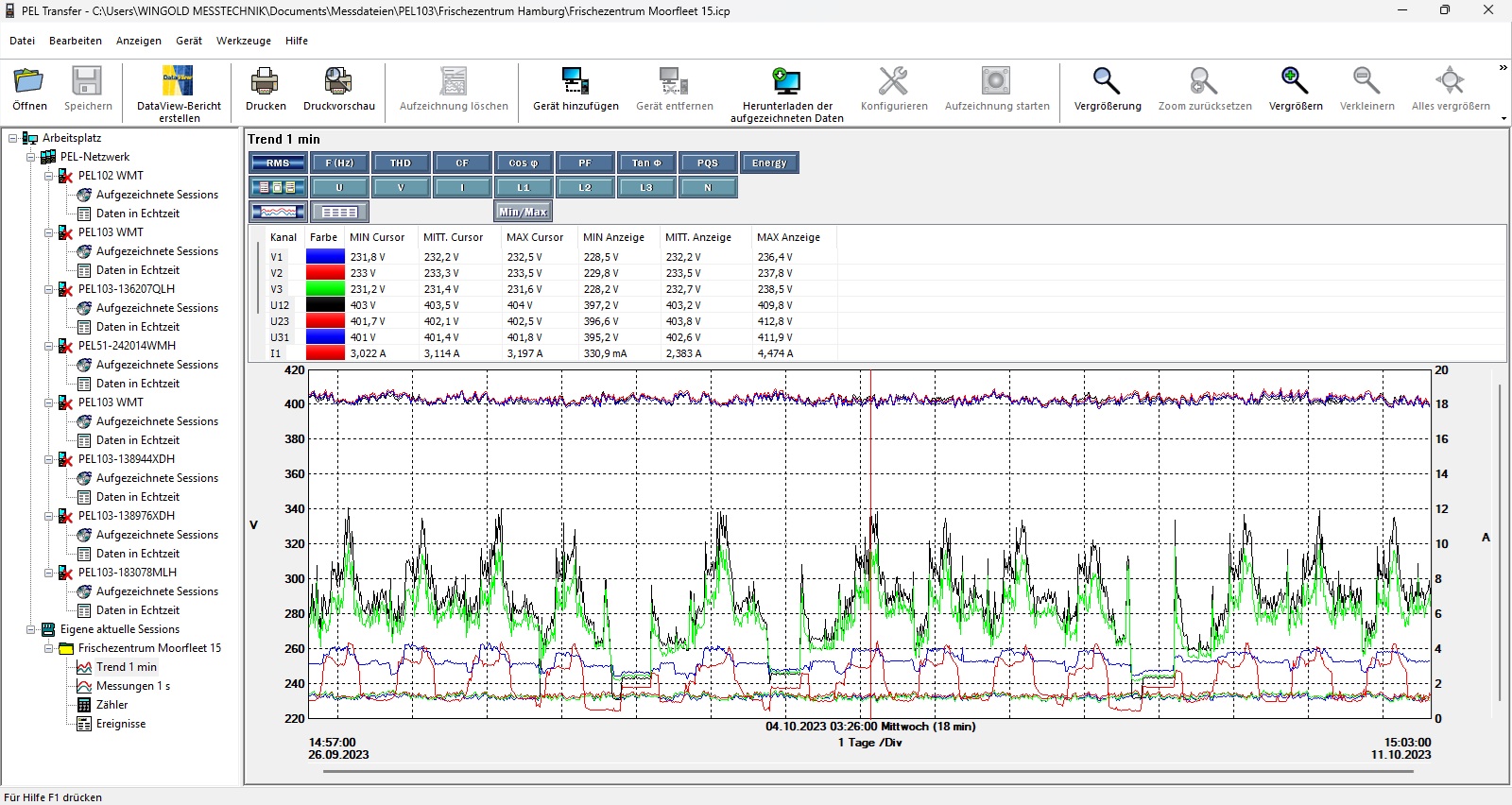

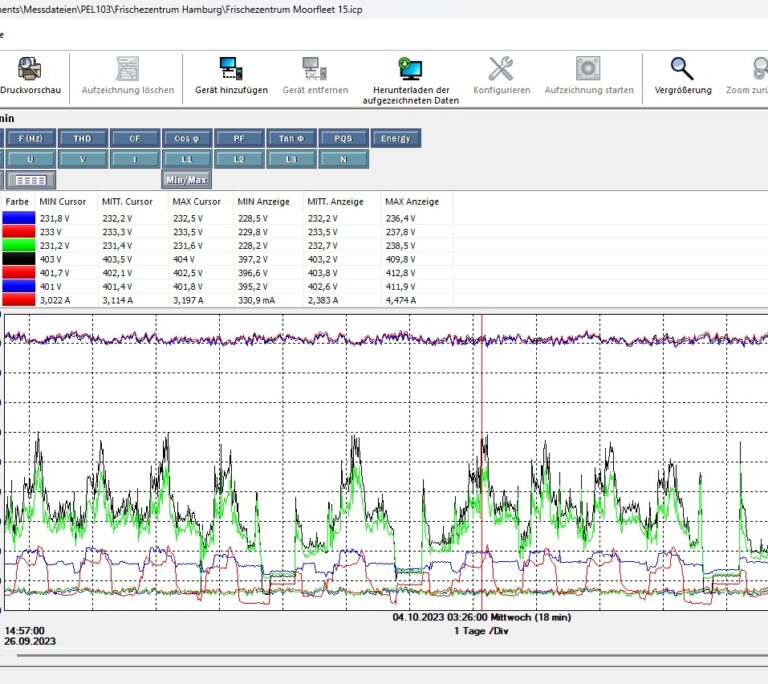

Mit der DataView-Software kann sich der Benutzer automatisch Berichte, Energiebilanzen und Verbrauchskurven erstellen lassen, um damit schnell Verbrauchsspitzen zu erkennen. So lassen sich z.B. Überschreitungen einer vertraglich vereinbarten Abnahmemenge vermeiden, die zu Aufschlägen auf die Energierechnung führen.

Varianten

PEL103 Leistungs- und Energie-Recorder

PEL103 Leistungs- und Energie-Recorder

PEL102 Leistungs- und Energie-Recorder

PEL102 Leistungs- und Energie-Recorder

Wie PEL103 – ohne LCD-Anzeige, Eingabetaste und Navigationselemente

Zubehör

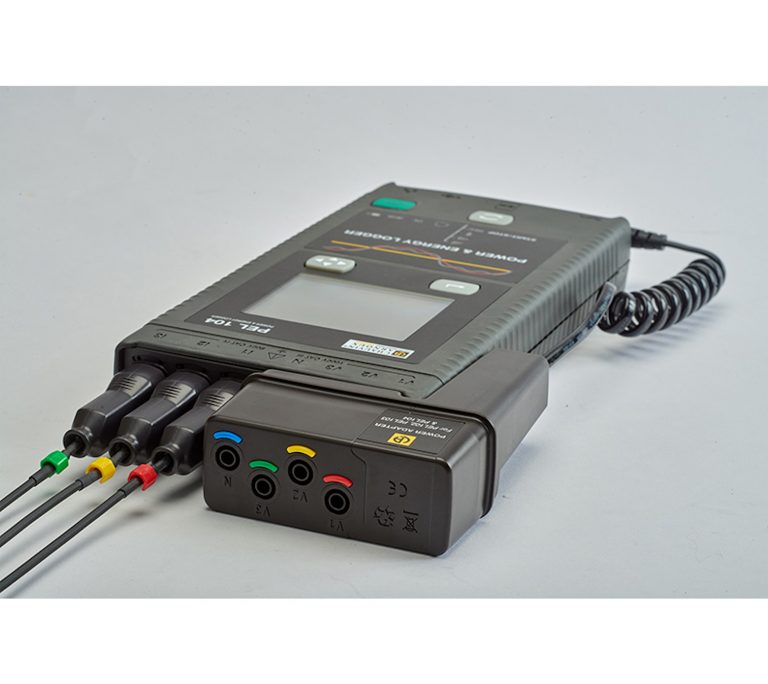

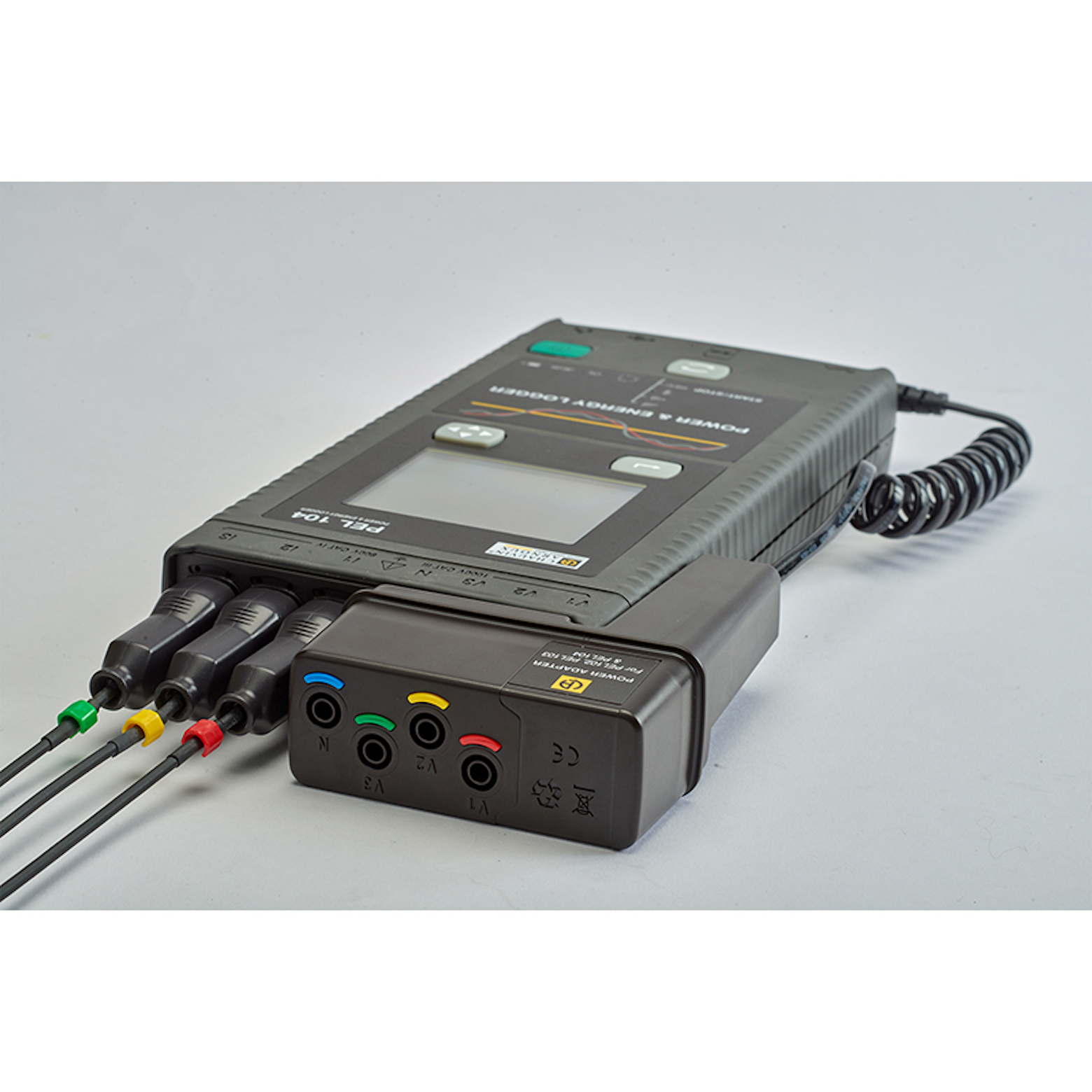

5A Power-Adapter für PEL102/103

5A Power-Adapter für PEL102/103

Über den Abgriff der Spannungsmessleitung wird der PEL mit Hilfe dieses Adapters versorgt und benötigt dadurch keine externe Spannungsversorgung.
