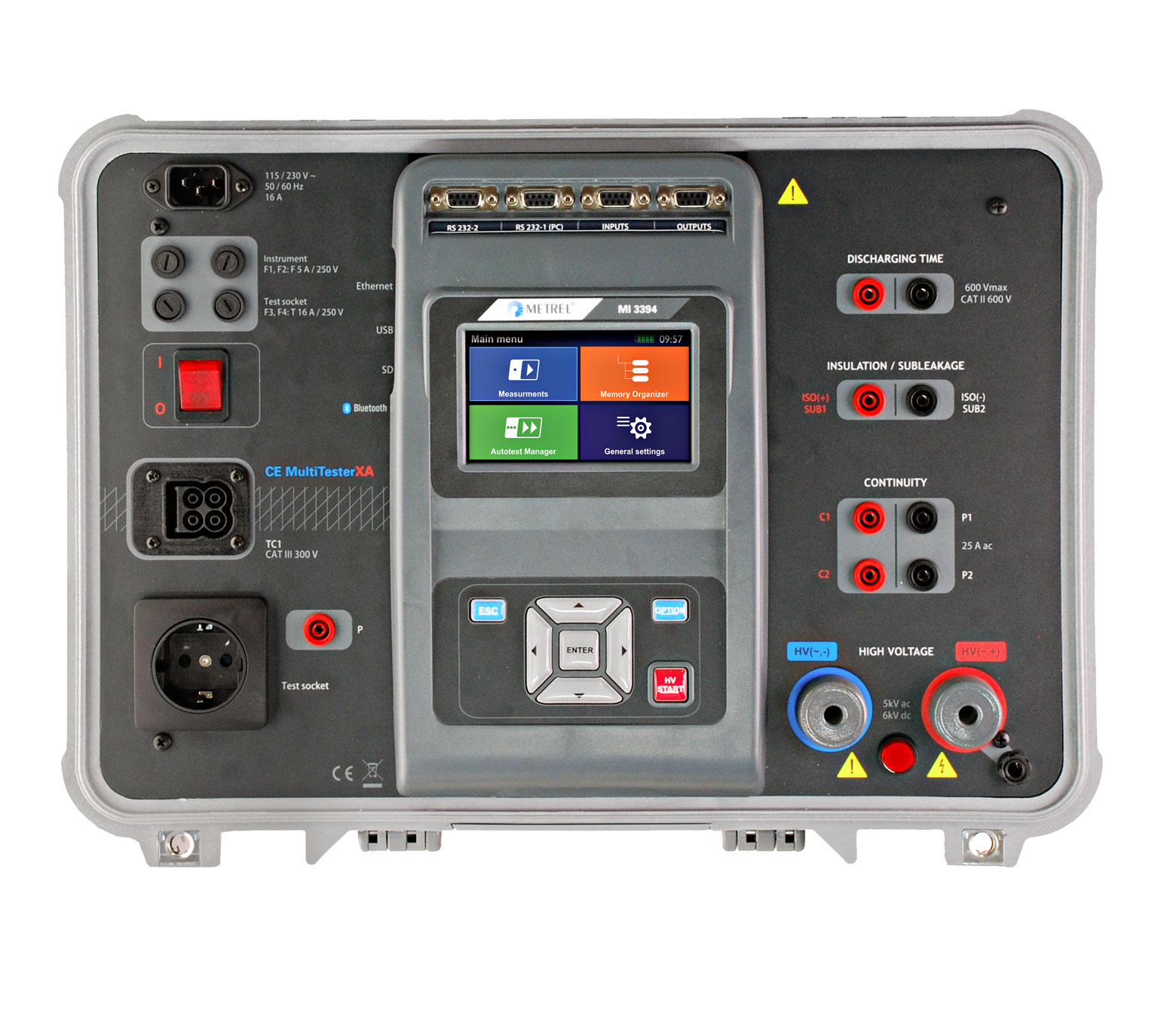

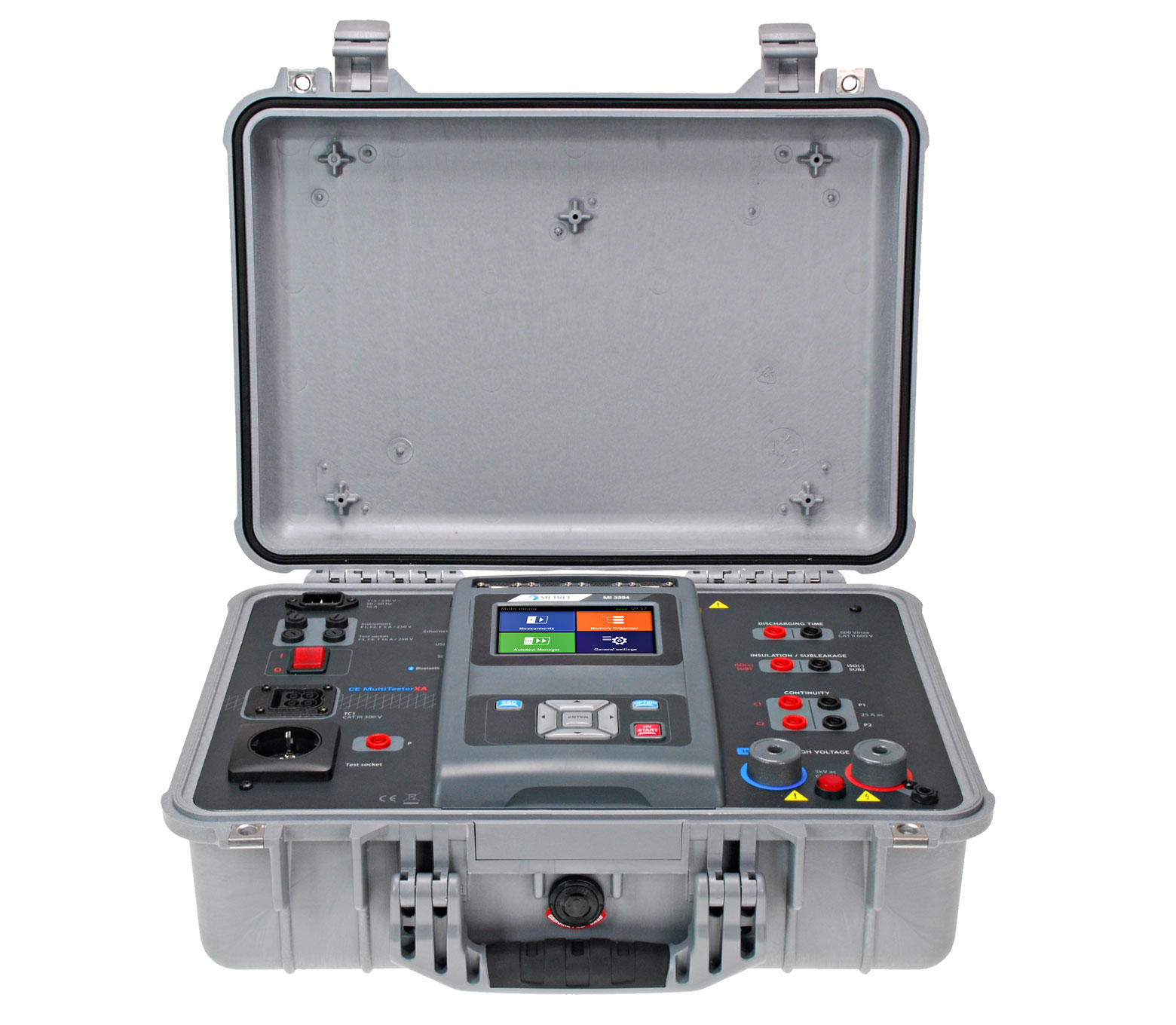

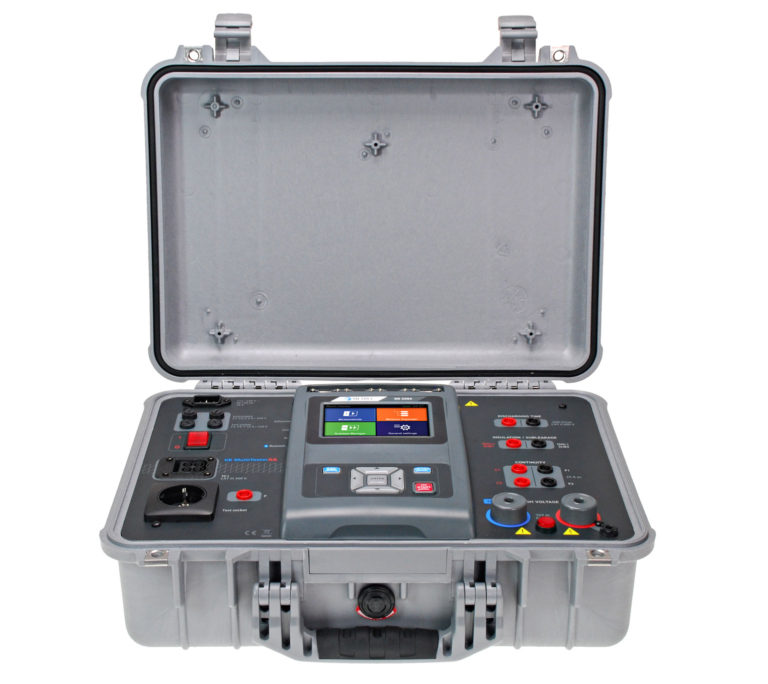

MI 3394 CE MultiTester XA, F1022-H0801

Das MI 3394 CE MultiTesterXA ist ein tragbares Messgerät für die elektrische Sicherheitsprüfung und CE-Zertifizierung von elektrischen Geräten, Maschinen und Schaltschränken während der Produktion.

Laden Sie über die Software selbst erstellte automatisierte Testsequenzen und Projekten in den Tester oder Testergebnissen auf den PC zu professionellen Berichtserstellung. Der CE MultiTesterXA ist das perfekte Messgerät für die elektrische Sicherheitsprüfung in den anspruchsvollsten Umgebungen wie Labors, automatisierte Produktionslinien, Fachwerkstätten und nach Abschluss der Arbeiten auf Montage.

Durch die robuste Verarbeitung im Koffer, kann er jederzeit an jeden Ort mitgenommen werden, um auch mobil die anspruchsvollsten Prüfaufgaben zu erfüllen, wie zum Beispiel Hochspannungsprüfungen (5 kV AC bei 500VA oder 6 kV DC)

Unser Preis: auf Anfrage
MI 3394 CE MultiTesterXA

Technische Daten

Besonderheiten

  • Datenmanagement: Das Messgerät verfügt über eine einzigartige benutzerfreundliche Datenverwaltungseinrichtung und einem Memory Organizer auf  neuesten Stand der Technik .
  • Prüfanschlüsse: unterschiedliche Prüfanschlüsse ermöglichen dem Benutzer über eine Prüfsteckdose zwischen der Durchführung von Einzelprüfungen oder Autosequenzen zu wählen.
  • Automatische Prüfungen: Autosequenzen können intuitiv mit dem im Gerät vorhandenem Sequenzverwalter zusammengesetzt werden.
  • MicroSD: Unterstützung für microSD-Speicherkarten (8-GB mit dem Gerät mitgeliefert) bis zu 32GB.
  • Farbdisplay 3,4“ Farb-LCD mit Touch Screen
  • Hi-pot: Hochspannung AC (5 kV bei 500 VA) und DC (6 kV) Prüfung.
  • Durchgang: 4 – Leiter-Durchgangsprüfung mit wählbaren Teststrom (0,2 A, 4 A, 10A, 25A), ermöglicht genaue Messungen.
  • Kommunikation: 4 – RS232, USB, Ethernet und Bluetooth Kommunikationsschnittstellen ermöglichen das Herunterladen, Hochladen von Daten und die Fernsteuerung des Messgeräts.
  • Multisystemprüfung: Das Messgerät kann an TT-, TN-, IT- und 115-V-Versorgungssystemen eingesetzt werden.

Varianten

Standart Set

Das STANDART Set ist auf die typischen Anforderungen für kleine Produktionen abgestimmt. Das intuitive Touchscreen-Display des Gerätes ermöglicht eine einfache Auswahl der erforderliche Prüfungen und Grenzwerte für die schnelle Ausführung. Die Grenzwerte werden für die BESTANDEN / NICHT BESTANDEN Auswertung verwendet. Die Ergebnisse der Prüfung können unter verschiedenen Speicherstrukturebenen gespeichert werden. Das Standart Set ermöglicht die Ausführung aller verfügbaren Einzelprüfungen. Optional kann der Benutzer auch den Barcode-Leser für die Eingabe der Geräte-ID verwenden.

Hauptmerkmale

  • Erstellung einer Struktur mit bestimmten Prüfungen
  • BESTANDEN / NICHT BESTANDEN Bewertung der Prüfergebnisse
  • Ausführung aller Einzelprüfungen
  • Programmierbare Hochspannungsprüfungen (AC + DC)
  • 4-Leitungs-Durchgangsprüfungen
  • Die Ausführung von Auto-Tests über Prüfanschlüssen des Messgerätes
  • Eingebaute microSD-Speicherkarte (8 GB mit dem Gerät geliefert)



Line Set

Das LINE Set ist für das automatische Testen von Geräten während der Produktion vorgesehen. Das MI 3394, in Verbindung mit dem A1460, bietet dem Anwender volle Freihand-Bedienung während die Prüfung ausgeführt wird. Die Metrel Electrical SafetyManager PC Software ermöglicht die Konfiguration von Prüfabläufen (Sequenzen), die in das Prüfgerät geladen und für automatisierte Prüfungen verwendet werden.
Prüfabläufe können über ein Fernsteuer-Pedal oder über den Tip-Commander gestartet werden. Vordefinierte Testgrenzen werden für die Bewertung des BESTANDEN / NICHT BESTANDEN Status verwendet, wobei die Ergebnisse auf der microSD-Speicherkarte automatisch gespeichert werden. Die eindeutige ID der getesteten Anlagen kann über einen Barcode-Leser während des Prüfablaufes erfasst werden.

Hauptmerkmale

  • Benutzerdefinierte automatische Testsequenzen mit der PC-Software MESM
  • Die Auführung von Testsequenzen mittels A 1460 CE Testadapter
  • Freihand-Bedienung
  • BESTANDEN / NICHT BESTANDEN und Warnleuchten
  • Programmierbare Eingänge und Ausgänge
  • Programmierbare Meldungen, Pausen und mehrere unterschiedliche Ablaufbefehle
  • Die Ausführung aller Prüfungen über einen einzigen Prüfanschluss
  • Eingebaute microSD-Speicherkarte (8GB mit dem Gerät geliefert)
  • A 1460 verfügt über ein integriertes, robustes Sicherheitsgehäuse, das unzählige Wechsel von Schutzsicherungen ermöglicht
  • A 1460 hat Testanschlüsse parallel zur Prüfsteckdose (ermöglicht dem Benutzer kundenspezifische Testanschlüsse anzuschließen)
  • Der Test-Commander hat eine eingebaute LED-Taschenlampe und BESTANDEN / NICHT BESTANDEN Status LED’s
  • Ausführung und Prüfbefehle über den Testknopf am Test-Commander
  • Ein Bardcode-Leser ermöglicht die Idfentifizierung von Geräten, die mit einem Barcode versehen sind



LAB Set

Das LAB Set dient dazu, die Anforderungen abzudecken, die am häufigsten in Testlaboren oder F&E Abteilungen für die Typprüfung erforderlich sind. Eine der wichtigsten Prüfungen die durchgeführt wird, ist die Spannungsfestigkeitsprüfung, sie kann zerstörend oder nicht-zerstörend sein. Das MI 3394 unterstützt die Durchführung von beiden. Zur Durchführung der zerstörerischen Spannungsfestigkeitsprüfung muss der Burn Link Adapter (A 1560) verwendet werden. Das Set enthält auch eine Reihe von professionellen HV Prüfpistolen zur sicheren Durchführung von AC + DC HV-Prüfungen. Der Rest der verfügbaren Prüfungen kann mittels verschiedener Prüfanschlüsse durchgeführt werden. Alle getesteten Daten können auf einer microSD-Karte gespeichert werden.

Hauptmerkmale

  • Ausführung aller Einzelprüfungen
  • Programmierbare Hochspannungsprüfungen (AC + DC)
  • HV Burn Test mit begrenztem Durchbruchstrom
  • 4-Leitungs-Durchgangsprüfung
  • BESTANDEN / NICHT BESTANDEN Auswertung von Prüfergebnissen
  • Professionelle, hochqualitative Hochspannungs-Prüfpistolen
  • Burn Link Adapter für die Ausführung von Isolationsdurchbruch-Prüfungen
