Metrel A 1422 Aktiver 3-Phasen Adapter für MI 3310, E0513-I2525

Aktiver 3-Phasen-Adapter für professionelles Prüfen von elektrischen Geräten und Verlängerungsleitungen nach DIN VDE 0701-0702 und elektrischen Maschinen nach DIN VDE 0113 in Verbindung mit den Metrel Mess- und Prüfgeräten MI 3310 (A) und MI 3321. Der A 1422 deckt zusätzlich die elektrische Wiederholungsprüfung von Schweißstromquellen nach DIN VDE 0544-4, IEC / EN 60974-4.

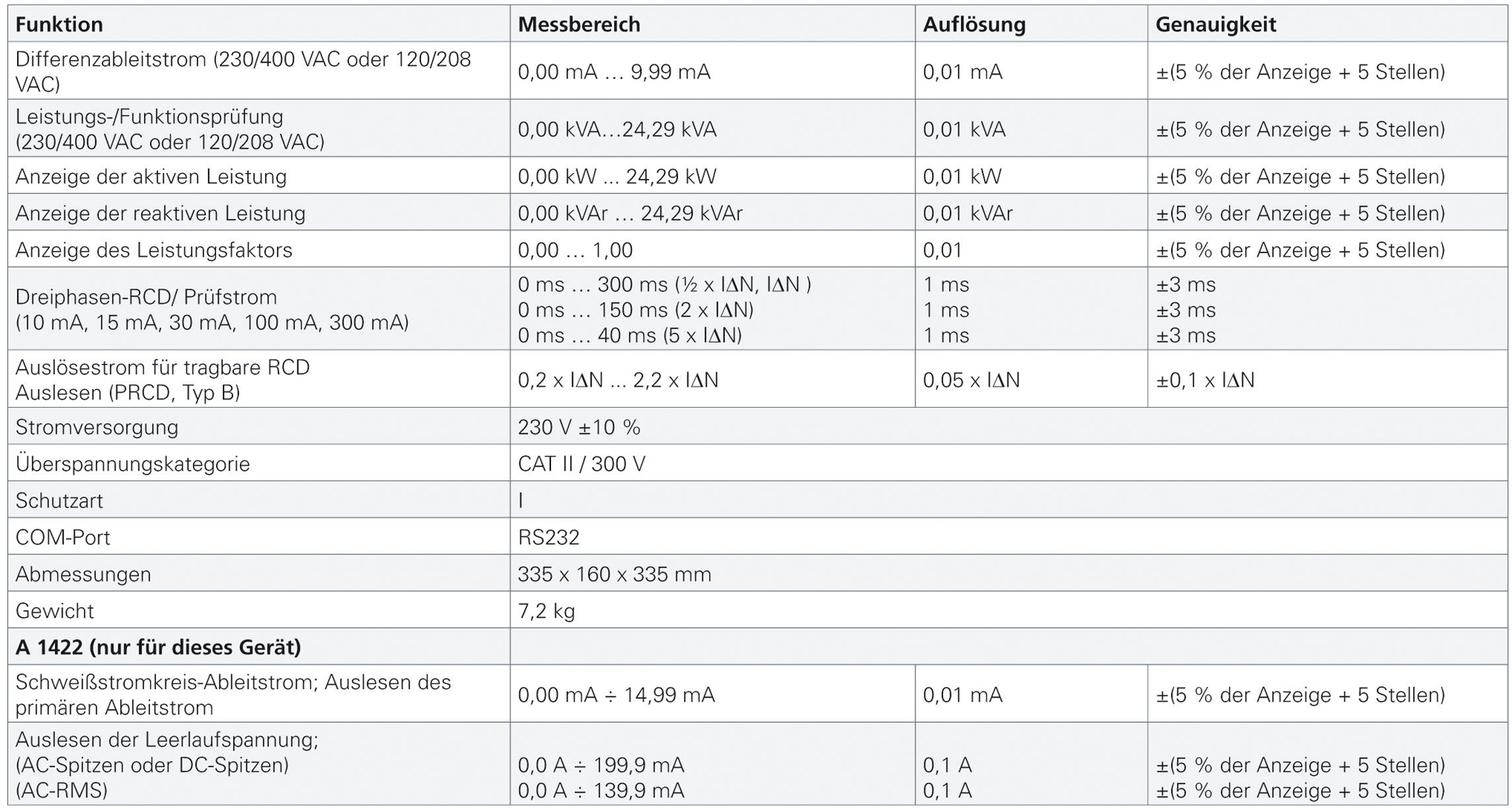

Technische Daten

IMG_TECH_2288xX-METREL-A1422_WINGOLD-Messtechnik

Besonderheiten

  • Prüfung von Leerlaufspannung in Lichtbogenschweißanlagen
    gemäß EN
    60974-4 (nur A 1422).
  • Alle Prüfungen für dreiphasige elektrische
    Vorrichtungen können hiermit
    durchgeführt werden: Ableitstromprüfungen,
    Leistungsprüfungen, RCD-Prüfungen
    und aktive Polaritätsprüfungen.
  • Einfacher Anschluss an das PAT-/
    Maschinen-Prüfgerät mit automatischer
    Erfassung.
  • Einfache Prüfabläufe wie für die Einphasenanlage.
  • Die Prüffolge für Dreiphasenprüfungen
    werden automatisch eingestellt, je
    nach den eingegebenen Prüfcodes und
    Eingangsspannungen.
  • Vorhandene Prüfanschlüsse: CEE
    3-PH/32A 5-polig, CEE 3-PH/16A 5-polig
    und CEE 1-PH/16A 3-polig.
  • Das Messgerät wird mit allen notwendigen
    Zubehörteilen für leichte Messvorgänge
    geliefert und in einem robusten,
    wasserdichten Koffer aufbewahrt.

Angewendete Normen

Funktionalität:
– EN 60974-4;
– VDE 0544-4;
– VDE 0404-1;
– VDE 0404-2;
– VDE 0701-0702;
– EN 60204-1 Ed.5;
– EN 60439;
– EN 61439-1;
– AS / NZS 3760;
– NEN 3140

Elektromagnetische Verträglichkeit:
– EN 61326-1

Sicherheit:
– EN 61010-1;
– EN 61010-031

Zubehör

A 1373 Dreiphasennetzkabel/-adapter 32-A-Stecker/32-A-Buchse, 5-polig, 2 m

A 1375 Einphasennetzkabel/-adapter 32-A-/16-A-Schuko, 3-polig, 2 m

A 1376 Dreiphasenadapter 16-AStecker/16-A-Buchse, 5-polig, 2 m

A 1394 Einphasenadapter 16-AStecker/16-A-Buchse, 3-polig, 2 m

A 1418 Einphasenadapter 16-ABuchse, 3-polig/16-ASchukostecker, 2 m

A 1419 Einphasenadapter 16 A, 3-poliger Stecker / 16 ASchukodose, 2 m

A 1423 Adapter für Schweißanlagen, Ø 14/CX20

A 1424 Adapter für Schweißanlagen, Ø 21/CX22

A 1425 Adapter für Schweißanlagen, Ø 21/CX25
