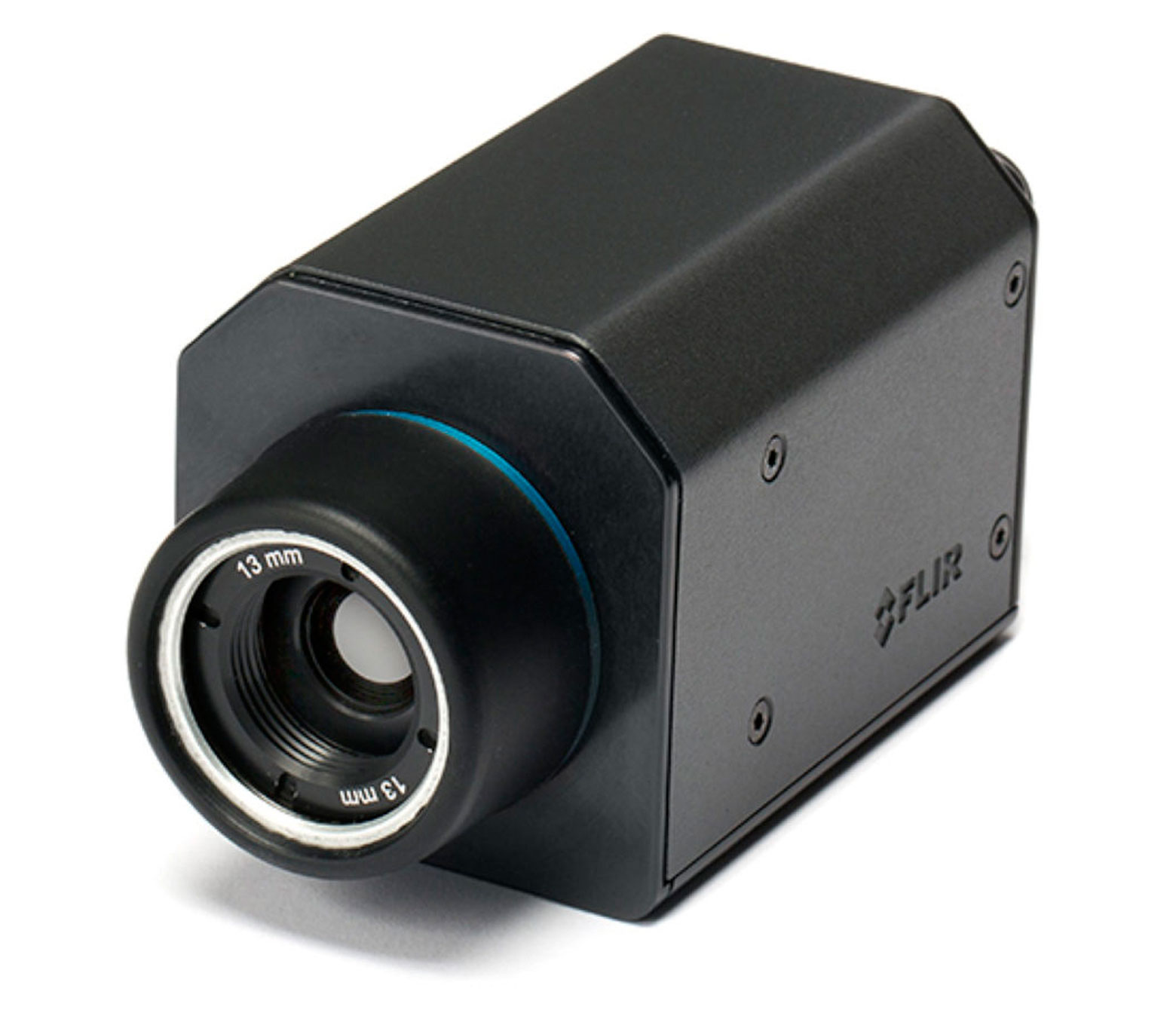

FLIR Wärmebildkamera Serie Ax5, G0203-H4810

Ganz gleich, ob bei Anwendungen in den Bereichen Prozesskontrolle/Qualitätssicherung, Zustandsüberwachung oder Brandschutz - die FLIR Ax5-Serie kann für einen noch flüssigeren Ablauf Ihrer fortlaufenden Automatisierungsprozesse sorgen.

Mit ihrem robusteren Design, ihren neuen Sichtfeldoptionen und ihrem erweiterten Betriebstemperaturbereich bieten Ihnen die kleinen stationären Modelle A15, A35 und A65 noch mehr Funktionen zu einem noch günstigeren Preis.
Außerdem handelt es sich bei den Modellen A15/A35/65 um die einzigen auf dem Markt erhältlichen Wärmebild-Temperatursensoren, die einen temperaturlinearen Ausgang über GenICam™-kompatible Software bereitstellen.

Unser Preis: auf Anfrage

Technische Daten

IR-Auflösung 320 x 256 Pixel
Räumliche Auflösung (IFOV) 63° x 50° mit 7,5-mm-Objektiv
  48° x 39° mit 9-mm-Objektiv
  24° x 19,2° mit 19-mm-Objektiv
  13° x 10,8° mit 35-mm-Objektiv
  7,6° x 6,08° mit 60-mm-Objektiv
Bildfrequenz 60 Hz
Pixelabstand Detektor 25 µm
Objekttemperaturbereich -25 °C bis 135 °C/-40 °C bis 550 °C
Thermische Empfindlichkeit/NETD < 0,05 °C bei 30 °C/50 mK
Messgenauigkeit ±5 °C oder ±5 % des Ablesewerts
Blendenwert (f) 1,25
Fokus Fest
Focal Plane Array (FPA)/Spektralbereich Ungekühlter VoX-Mikrobolometer/7,5 – 13 µm
Zeitkonstante Detektor normalerweise 12 ms
Ethernet Steuerung und Bild
Ethernet, Typ Gigabit-Ethernet
Ethernet, Standard IEEE 802.3/RJ-45
Ethernet, Datenübertragung GigE Vision Vers. 1.2 Client API GenICam-kompatibel
Ethernet, Bild-Streaming 8-Bit Monochrome bei 7,5/30/60 Hz (versionsabhängig) Signal linear/DDE, automatisch/manuell, Bilddrehung
  horizontal und vertikal 14 Bit bei 7,5/30/60 Hz (versionsabhängig) je nach Auflösung der IR-Kamera Signal
  linear/DDE-, GigE Vision- und GenICam-kompatibel
Ethernet, Stromversorgung Power over Ethernet, PoE IEEE 802.3af Klasse 0
Ethernet, Protokolle TCP, UDP, ICMP, IGMP, DHCP, GigEVision
Digitaleingang Universell, 1x opto-entkoppelt, „0“ < 2, „1“ = 2 – 12 V DC
Digitalausgang, Verwendung Universalausgang für ext. Gerät (programmiert)
Digitalausgang 1x opto-entkoppelt, 2 – 40 V DC, max. 185 mA
Digitaler E/A, Trennspannung 500 V eff.
Digitaler E/A, Versorgungsspannung 2 – 40 V DC, max. 200 mA
Digitaler E/A, Steckverbindertyp 12-pol. M12-Stecker (gemeinsame Nutzung mit digitaler Synchronisierung und externer Spannungsversorgung)
Synchronisierungseingang, Verwendung Bildsynchronisierungseingang zur Kamerasteuerung
Synchronisierungseingang 1x, nicht entkoppelt
Synchronisierungseingang, Typ LVC-Puffer bei 3,3 V, „0“ < 0,8 V, „1“ > 2,0 V
Synchronisierungsausgang, Verwendung Bildsynchronisierungsausgang zur Steuerung einer anderen Ax5-Kamera
Synchronisierungsausgang 1x, nicht entkoppelt
Synchronisierungsausgang, Typ LVC-Puffer bei 3,3 V, „0“ < max. 24 mA, „1“ = max. -24 mA
Digitale Synchronisierung, Steckverbindertyp 12-pol. M12-Stecker (gemeinsame Nutzung mit digitalem E/A und externer Stromversorgung)
Externe Stromversorgung 12/24 V DC, < 3,5 W Nennwert < 6,0 W absoluter Maximalwert
Externe Stromversorgung, Steckverbindertyp 12-pol. M12-Stecker (gemeinsame Nutzung mit digitalem E/A und digitaler Synchronisierung)
Spannung Zulässiger Bereich 10 – 30 V DC
Betriebstemperaturbereich -15 °C bis 60 °C
Lagertemperaturbereich -40 °C bis 70 °C
Luftfeuchtigkeit (Betrieb und Lagerung) IEC 60068-2-30/24 Std. 95 % relative Luftfeuchtigkeit 25 °C bis 40 °C
EMV EN 61000-6-2 (Störfestigkeit) EN 61000-6-3 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung)
Gehäuse IP 40 (IEC 60529)
Stoß 25 g (IEC 60068-2-27)
Vibrationen 2 g (IEC 60068-2-6 u. MIL-STD810G)
Gewicht 0,21 kg
Kameraabmessungen (L × B × H) 106 mm x 47 mm x 50 mm
Stativbefestigung UNC ¼”-20 (an drei Seiten)
Sockelbefestigung 4 x M3 Gewindebohrungen (unten)
Gehäusematerial Magnesium und Aluminium


Besonderheiten

Äußerst preisgünstig und kompakt

Alle Modelle der FLIR Ax5-Serie sind preisgünstige Wärmebild-Temperatursensoren, die sich ideal als Instrumente zur Temperaturüberwachung bei Anwendungen in den Bereichen Automatisierung und maschinelles Sehen eignen.

Hohe thermische Empfindlichkeit und Bildqualität

Die FLIR Ax5-Serie erzeugt hochwertige Wärmebilder, auf denen sich Temperaturunterschiede von lediglich 50 mK erkennen lassen. Nehmen Sie mit der FLIRa65 gestochen scharfe Wärmebilder mit einer Auflösung von 640 x 512 Pixeln auf, oder nutzen Sie für Anwendungen, die eine geringere Präzision erfordern, die Wärmebilder der A35 mit einer Auflösung von 320 x 256 Pixeln, auf denen Sie trotzdem nach wie vor alle Temperaturänderungen einfach nachvollziehen können.

Mit dem GigE Vision™-Standard kompatibel

GigE Vision ist eine neue Norm für Kameraschnittstellen, die unter Verwendung der Gigabit Ethernet-Kommunikationsschnittstelle entwickelt wurde. GigE Vision ist die erste Norm, mit der eine schnelle Bildübertragung über preisgünstige Standardkabel selbst bei großen Entfernungen möglich ist. Mit GigE Vision lassen sich Hard- und Softwarekomponenten von unterschiedlichen Herstellern nahtlos über Gigabit-Ethernet-Anschlüsse integrieren.

Unterstützung des GenICam™-Protokolls

Mit GenICam soll eine generische Programmierschnittstelle für Kameras aller Art bereitgestellt werden. Ungeachtet der implementierten Schnittstellentechnologie (Gigabit Ethernet, Camera Link, IEEE-1394 usw.) oder Merkmale bleibt die Anwendungsprogrammierschnittstelle (API) gleich. Außerdem lässt sich die Kamera mit dem GenICam-Protokoll mit Software von Drittanbietern nutzen.

Temperaturlinearer 14-Bit-Ausgang

Ermöglicht die berührungslose Temperaturmessung innerhalb einer beliebigen Drittanbieter-Software. Der integrierte Gigabit Ethernet-Anschluss ermöglicht das Echtzeit-Streaming von 14-Bit-Bildern auf einen Computer.

Synchronisierung

Ermöglicht die Konfiguration einer Kamera als Master sowie weiterer Kameras als Slave(s) für Anwendungen, bei denen mehr als eine Kamera zur Objektabdeckung erforderlich ist, bzw. für Stereoskopie-Anwendungen.

Varianten

Modell: G0809-H5510 FLIR A15

Detektorgröße: 160x 128 Pixel
Temperaturbereich: -40 … +550°C
Bildfrequenz: 60 Hz
• Optik: 48° – Artikelnummer: G0809-H5510 62309-0101
• Optik: 25° – Artikelnummer: G0811-H2801 62319-0101

Modell: F0818-G3501 FLIR A35

Detektorgröße: 320 x 256 Pixel
Temperaturbereich: -40 … +550°C
Bildfrequenz: 60 Hz
• Optik: 48° – Artikelnummer: F0818-G3501 74309-0101
• Optik: 25° – Artikelnummer: G0203-H4810 74319-0101
• Optik: 13° – Artikelnummer: G0914-K1110 74335-0101
• Optik: 8° – Artikelnummer: G0914-K1310 74360-0101
• Optik: 63° – Artikelnummer: G0914-K1010 74307-0101

Modell: G0913-K2010 FLIR A65

Detektorgröße: 640 x 512 Pixel
Temperaturbereich: -40 … +550°C
Bildfrequenz: 30 Hz
• Optik: 45° – Artikelnummer: G0913-K2010 75013-0101
• Optik: 25° – Artikelnummer: G0204-H4810 75025-0101
• Optik: 12° – Artikelnummer: G0914-K2310 75050-0101
• Optik: 6° – Artikelnummer: G0914-K2510 75010-0101
• Optik: 90° – Artikelnummer: G0914-K2110 75007-0101
