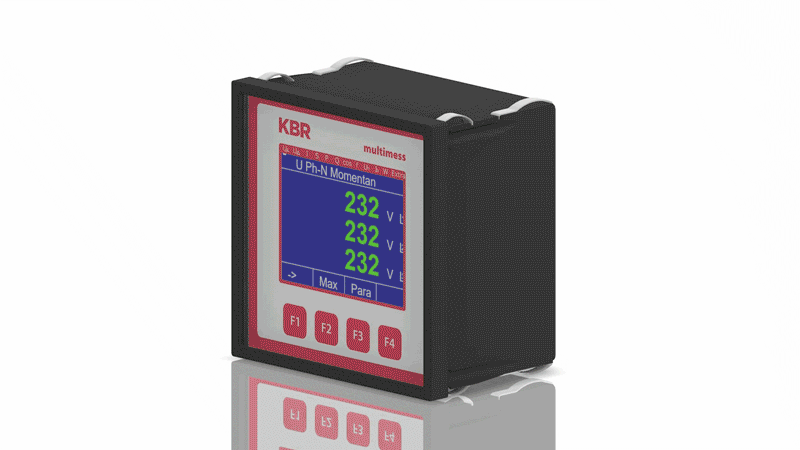

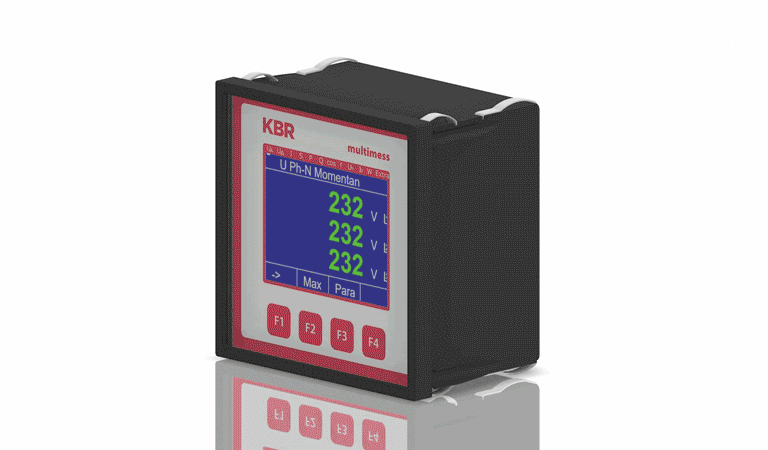

Multimess F96 3-Phasiges Netzmessgerät, J0321-H4524

Die elektronischen Netzmessgeräte der Serie multimess F96 messen und überwachen alle wichtigen Größen im Dreiphasen-Drehstromnetz und sind in mehreren Varianten verfügbar. Ein Impulsausgang ist in allen Geräten enthalten. Die Speicherung des Lastprofils (P+ P- / Q+ Q-) ist bis auf das Einstiegsgerät F96-0 in allen Geräten möglich und über eBus auslesbar. Die Netz-Spannung kann gemäß EN 61000-4-30 überwacht werden. Bei einer Verletzung wird der Verlauf von Spannung und Strom abgelegt. Unter anderem kann am LC-Display analysiert werden. Unterschiedliche optionale Schnittstellen und Protokolle erlauben den vielfältigen Einsatz.Inkl. Datenspeicher für 365Tage

Technische Daten

Details, Messgrößen und Speicher
  multimess F96... multimess F96...

  [1] ...0-TFT-1DO-US -5 [3] ...2-TFT-MS-2RO1DO-US -5
  [2] ...0-TFT-ESMS-1DO-US -5 [4] ...2-TFT-ESMS-2RO1DO-US -5
    [5] ...2-TFT-ET-2RO1DO-US -5
    [6] ...2-TFT-MT-2RO1DO-US -5
    [7] ...2-TFT-DP-1DO-US -5

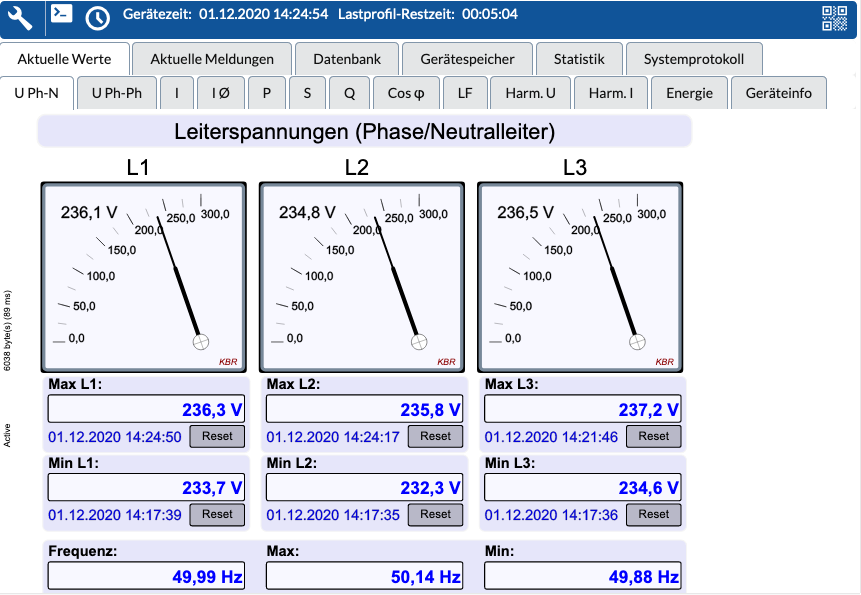

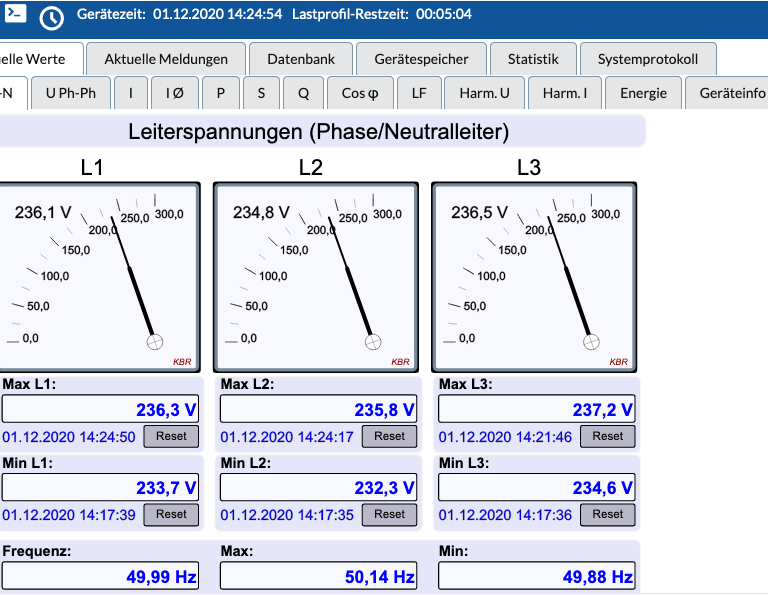

Messgrößen
Spannung U Ph–N (L1 – L3) | U Ph-Ph U Ph–N (L1 – L3) | U Ph-Ph
Strom I Ph (L1 – L3) I Ph (L1 – L3)
Strommittelwert I Ph (L1 – L3) I Ph (L1 – L3)
Neutralleiterstrom IN | IN-Mittel IN | IN-Mittel
Scheinleistung S Ph (L1 – L3) | S gesamt S Ph (L1 – L3) | S gesamt
Wirkleistung P Ph (L1 – L3) | P gesamt P Ph (L1 – L3) | P gesamt
Q1 = Grundschwingungsblindleistung Q 1 (L1 – L3) | Q 1 gesamt Q 1 (L1 – L3) | Q 1 gesamt
Frequenz f Netz f Netz
Oberschwingungen THD (L1 – L3) Spannung THD (L1 – L3) Spannung
  Id (L1 – L3) Strom Id (L1 – L3) Strom
  3. - 63. Harm. (L1 – L3) Spannung 3. - 63. Harm. (L1 – L3) Spannung
  3. - 63. Harm. (L1 – L3) Strom 3. - 63. Harm. (L1 – L3) Strom
Drehfeldkontrolle: Drehfeldanzeige in Grad ja ja
Leistungsfaktoren  Grundschwingung cos (L1 – L3) Grundschwingung cos (L1 – L3)
  Gesamtleistungsfaktor (L1 – L3) | gesamt Gesamtleistungsfaktor (L1 – L3) | gesamt

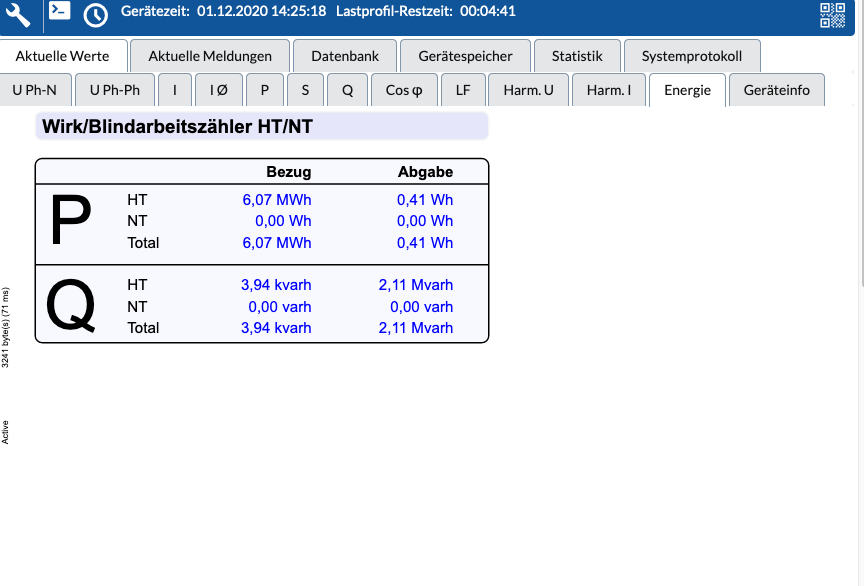

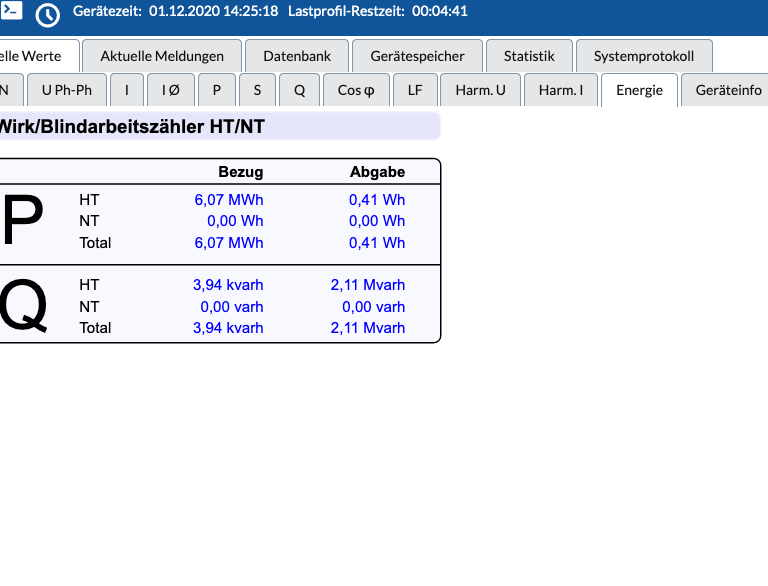

Elektrische Arbeit Endloszähler für Wirkarbeit P+ | P- Endloszähler für Wirkarbeit P+ | P-
  Endloszähler für Blindarbeit Q+ | Q- Endloszähler für Blindarbeit Q+ | Q-
Tarif umschaltbar HT / NT2 HT / NT
Speicher

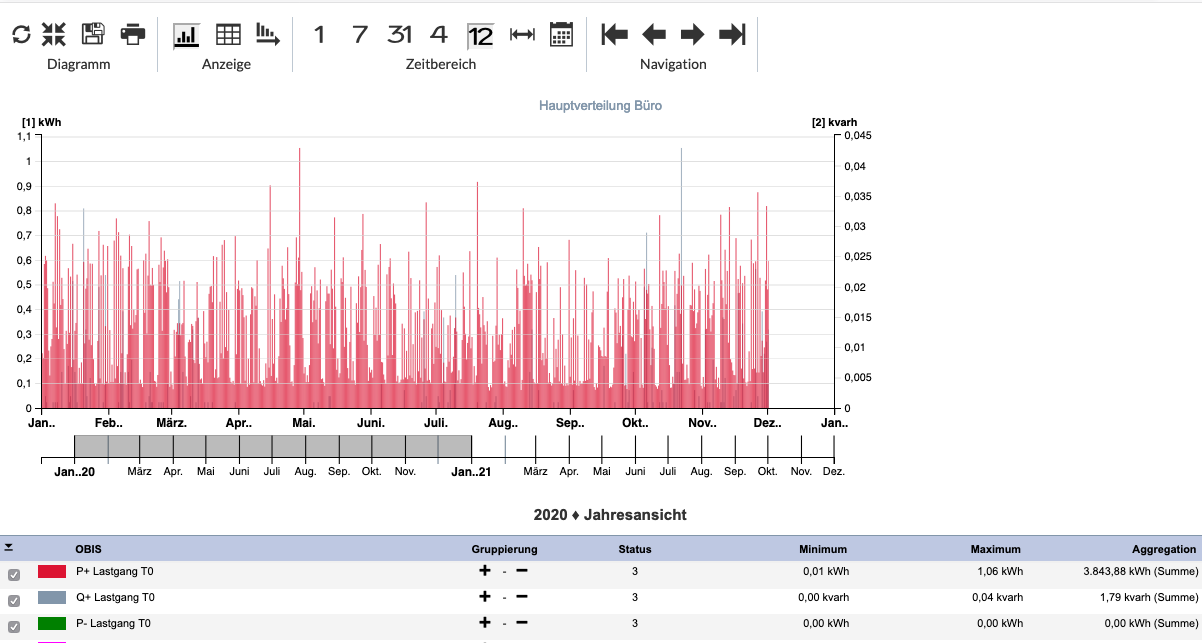

Lastprofilspeicher P gesamt / Q gesamt - P+ | Q+ (kumuliert)3
  - P- | Q- (kumuliert)3
Speicherdauer der Lastprofile - Ringspeicher für 366 Tage
(bei 15 minütiger Messperiode)

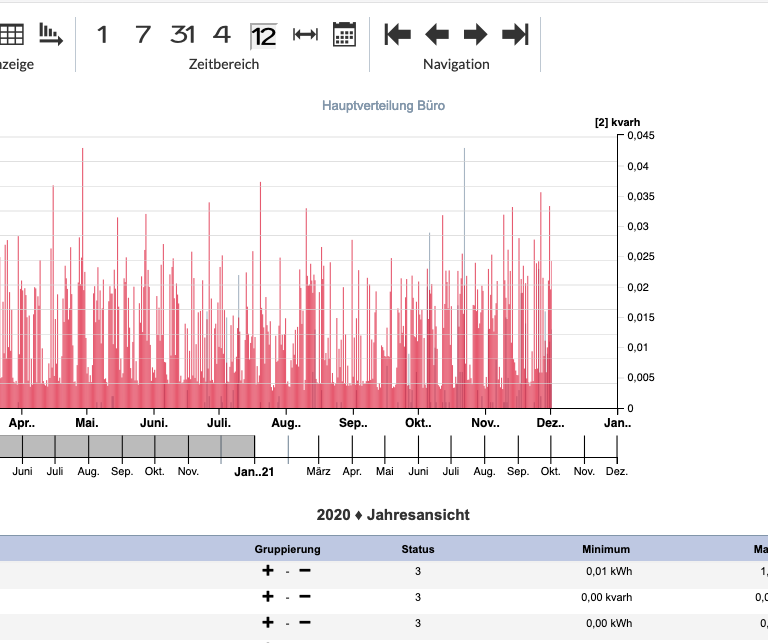

Tages-, Wirk- und Blindarbeit - Jahresarbeitsspeicher, Tageswerte für Wirk- und Blindarbeit
Schleppzeigerfunktion (min. / max.) ja1 ja
Ereignisspeicher - 1500 Ereignisse zur Protokollierung von Tarifschaltbefehlen,
    Fehlermeldungen, usw. mit Datum und Uhrzeit 3
Betriebslogbuch - 500 Einträge mit Datum und Uhrzeit

Besonderheiten

  • Messgenauigkeit nach DIN EN 61557-12
  • Datenspeicher für 365 Tage
  • Farbiges TFT Display
  • Kompatibel zu allen eventl. vorhandenen Stromwandler 1a oder 5A
  • Kompakte Bauform, Standard-Einbaumaß 96 x 96 mm
  • Optional nachrüstbare Schnittstellen für jeden Einsatzzweck
  • Einfache Intuitive Bedienung

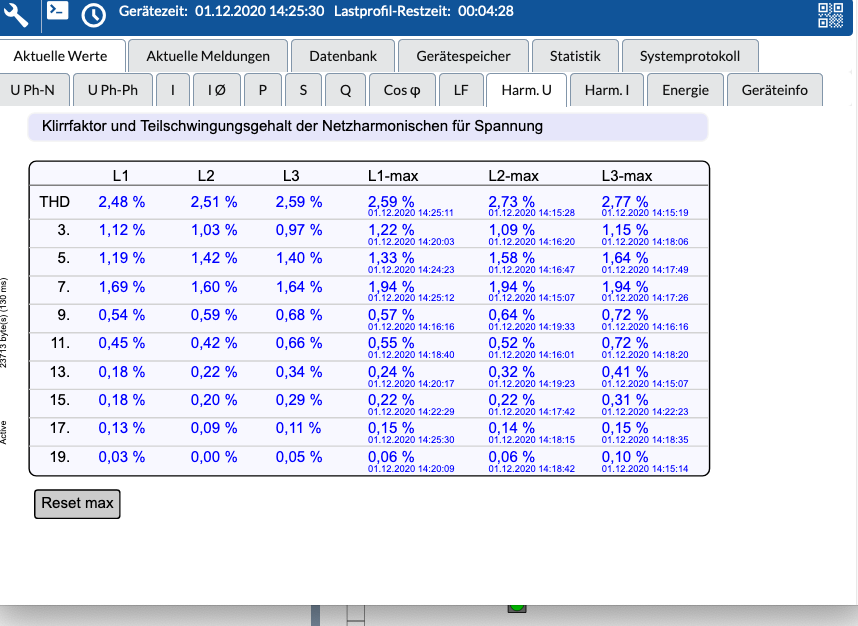

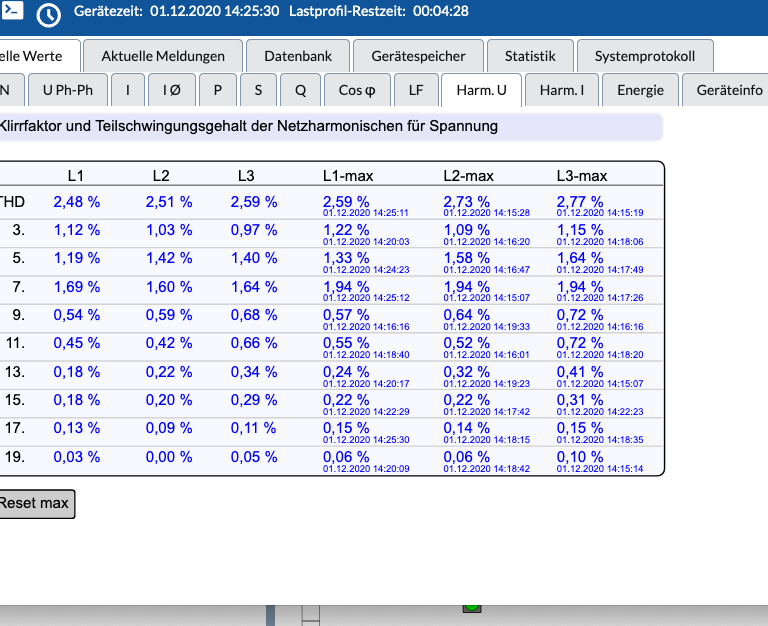

  • Komfortable farbige Anzeige z B. mit Balkengrafik für netzharmonische OS
  • Grafische Darstellung des Spannungs- und Stromverlaufes nach einem definierten EN 61000 Ereignis
  • Modulare Aufrüstbarkeit durch Austausch -und Wechselkarten
  • Variante mit direktem Rogowski-Bänder-Anschluss

Rogowskispulen

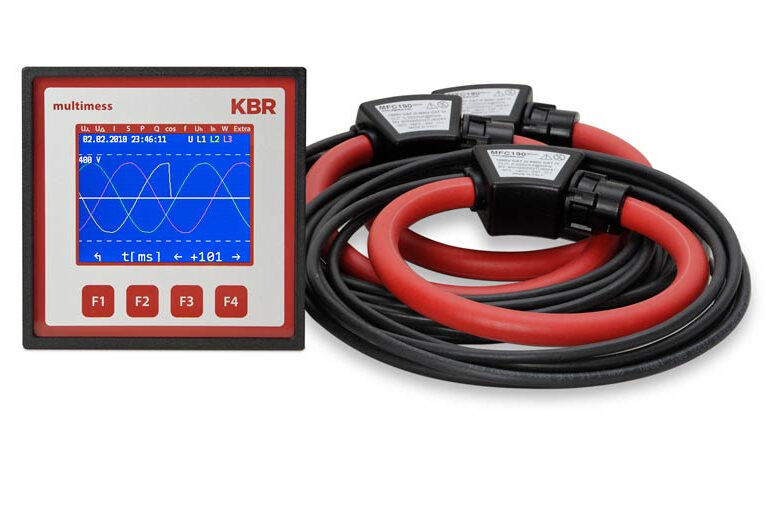

Das Nachrüsten von Stromwandlern in einer bestehenden Schaltanlage ist immer eine problematische Aufgabe. Mit dem Einsatz von Rogowskispulen ist diese Arbeit schnell erledigt. Der Einbau kann ohne aufwendiges Abschalten der Anlage unter Spannung erfolgen. Auf Grund ihrer flexiblen und schmalen Bauform sind die Spulen so gut wie in jeder Verteilung einsetzbar. Selbst bei sehr geringen Abständen zwischen den einzelnen Leitern können diese problemlos eingebaut werden. Bei Parallel-Anschlüssen oder Kupferschienen sind Rogowskispulen meist die einzige Möglichkeit eine Messung nachzurüsten. Durch den speziellen Aufbau der KBR Rogowskispulen können diese in jeder Lage eingebaut werden ohne dass der Messfehler sich verändert.

Rogowskispule 1000A

• Messbereich: 1000 A

• Bandlänge: 40 cm

• Durchmesser: 12 cm

Anschlussleitung: 3 Meter

Rogowskispule 3000A

• Messbereich: 3000 A

• Bandlänge: 60 cm

• Durchmesser: 19 cm

Anschlussleitung: 3 Meter

Optionsplatinen (Schnittstellen)

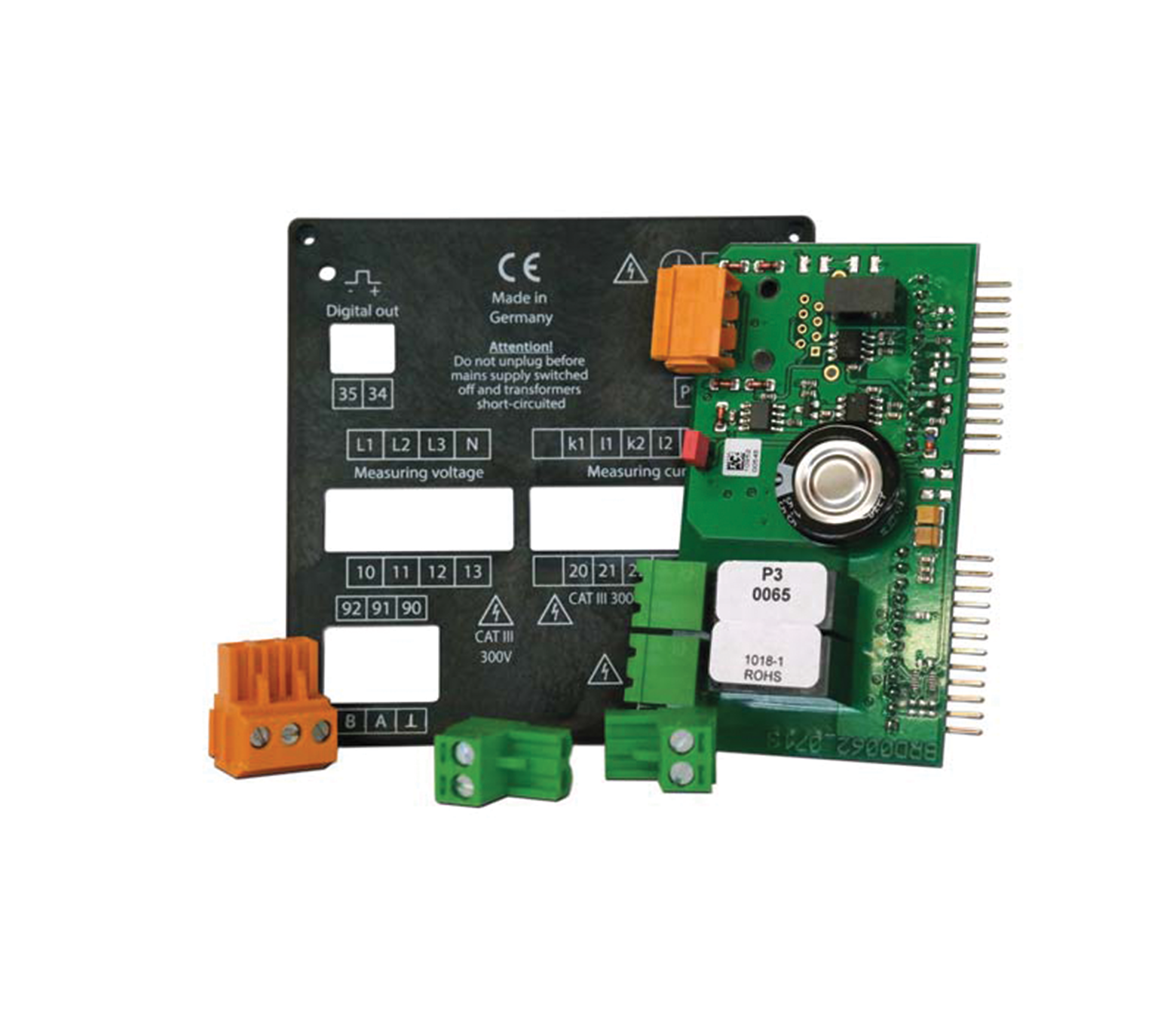

Die Optionsplatinen sind nachrüstbare Schnittstellen für das Messgerät multimess F96 und bieten Ihnen die Möglichkeit, auf unterschiedliche Messaufgaben flexibel zu reagieren. Dank cleverer Installationstechnik kann das multimess F96 in wenigen Schritten von einem Basisgerat zu einem High-End-Gerat nachgerüstet werden, das über alle wichtigen Schnittstellen verfügt.

Der Einbau oder Austausch der Platinen erfolgt einfach und direkt vor Ort, die Einbautiefe des Geräts wird dabei nicht verändert. Verschiedende Upgrade-Kits bieten folgende Erweiterungen:

  • Modbus seriel
  • Modbus TCP
  • Profibus DP
  • eBus seriell
  • eBus TCP

So setzen Sie auf eine zukunftssichere, effiziente und nachhaltige Messtechnik, die zudem alle Zertifizierungskriterien für Energiedatenmanagement nach ISO 50001 erfüllt.





Schritt 1 der nachrüstung

Schritt 1 der nachrüstung

Durch die innovative Montagetechnik lässt sich das multimess F96 einfach, sicher und Zeit sparend in wenigen Schritten upgraden.

Schritt 2

Schritt 2

Das clevere Handling macht nicht nur die Neuinstallation besonders komfortabel, sondern auch den Geräteaustausch überflüssig.

Schritt 3

Schritt 3

Alles lässt sich vor Ort vornehmen. Die Einbautiefe bleibt auch nach der Installation unverändert.

Einbautiefe

Einbautiefe

Die Einbautiefe des Gerätes bleibt auch nach dem Einsatz der Platine gleich!
