LMG 450 – 4 Kanal Leistungsmessgerät, E1222-I4202

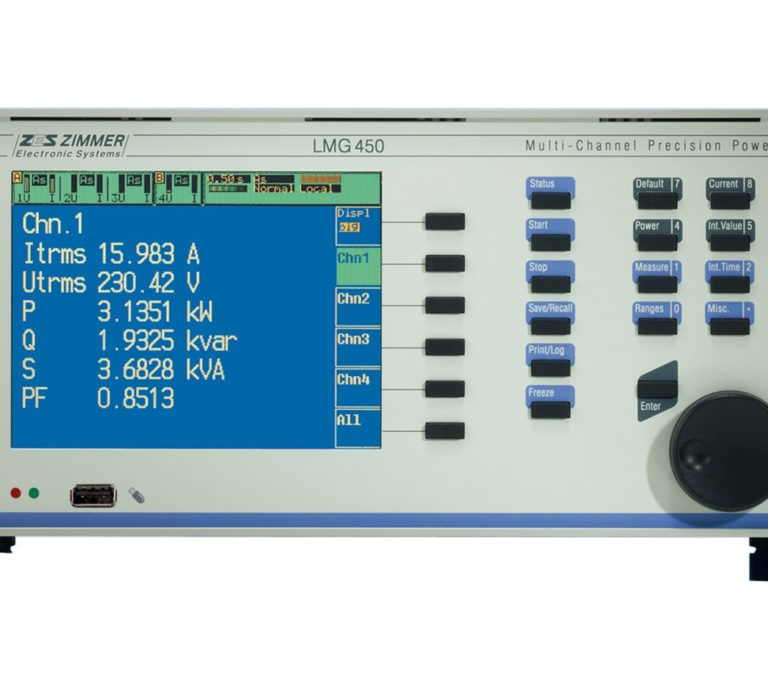

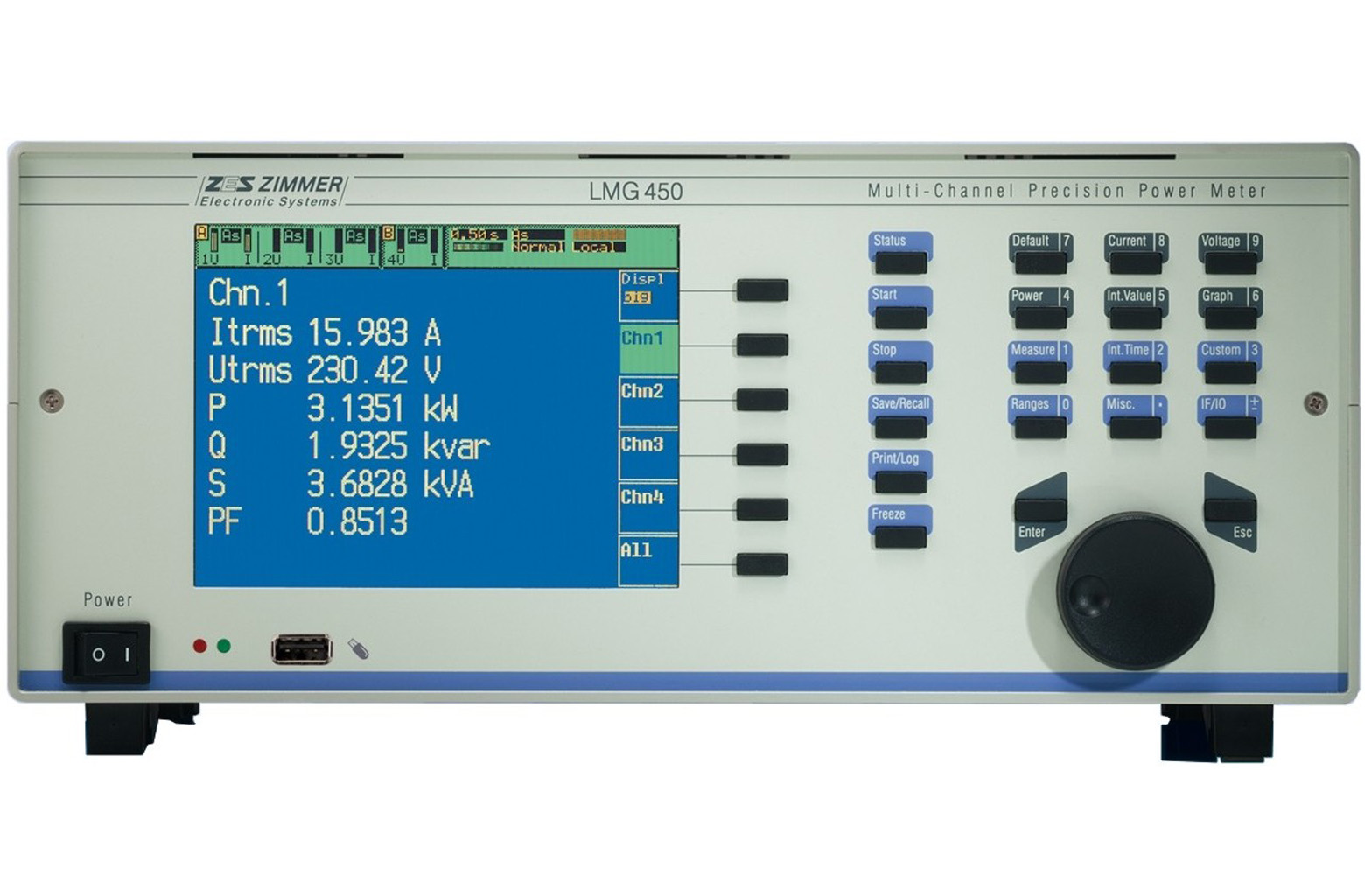

Das 4-Phasen-Präzisions-Leistungsmeßgerät LMG450 erweitert die ZES Produktlinie von Multimetern für die Leistungsmessung.

Bedingt durch seine hohe Abtastrate ermöglicht es sehr genaue Messungen der Leistungs- und Verbrauchsverhältnisse an 1 bis 4-Phasen-Systemen mit beliebiger Last und Signalen mit Frequenzanteilen von DC bis 20kHz.

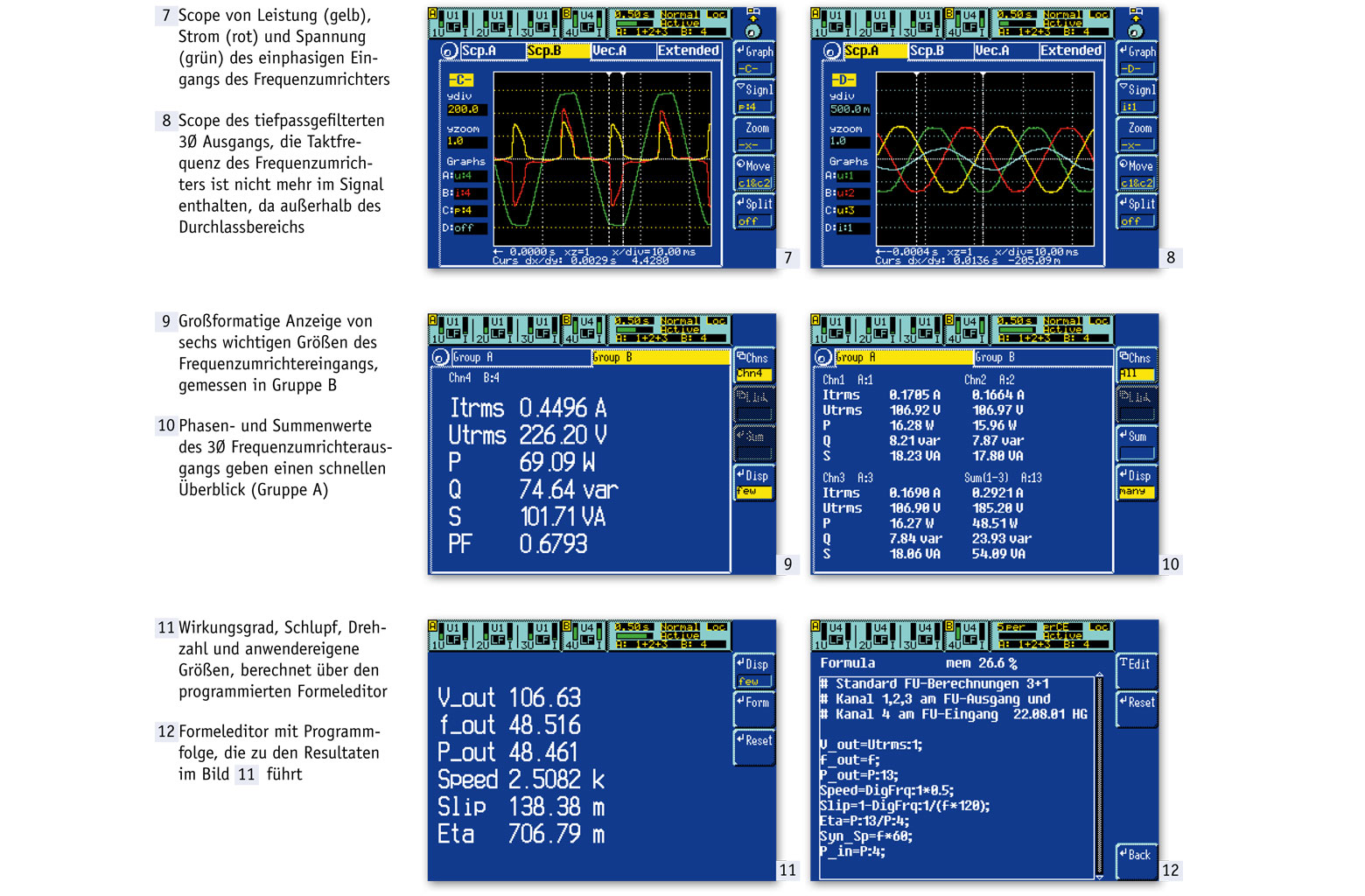

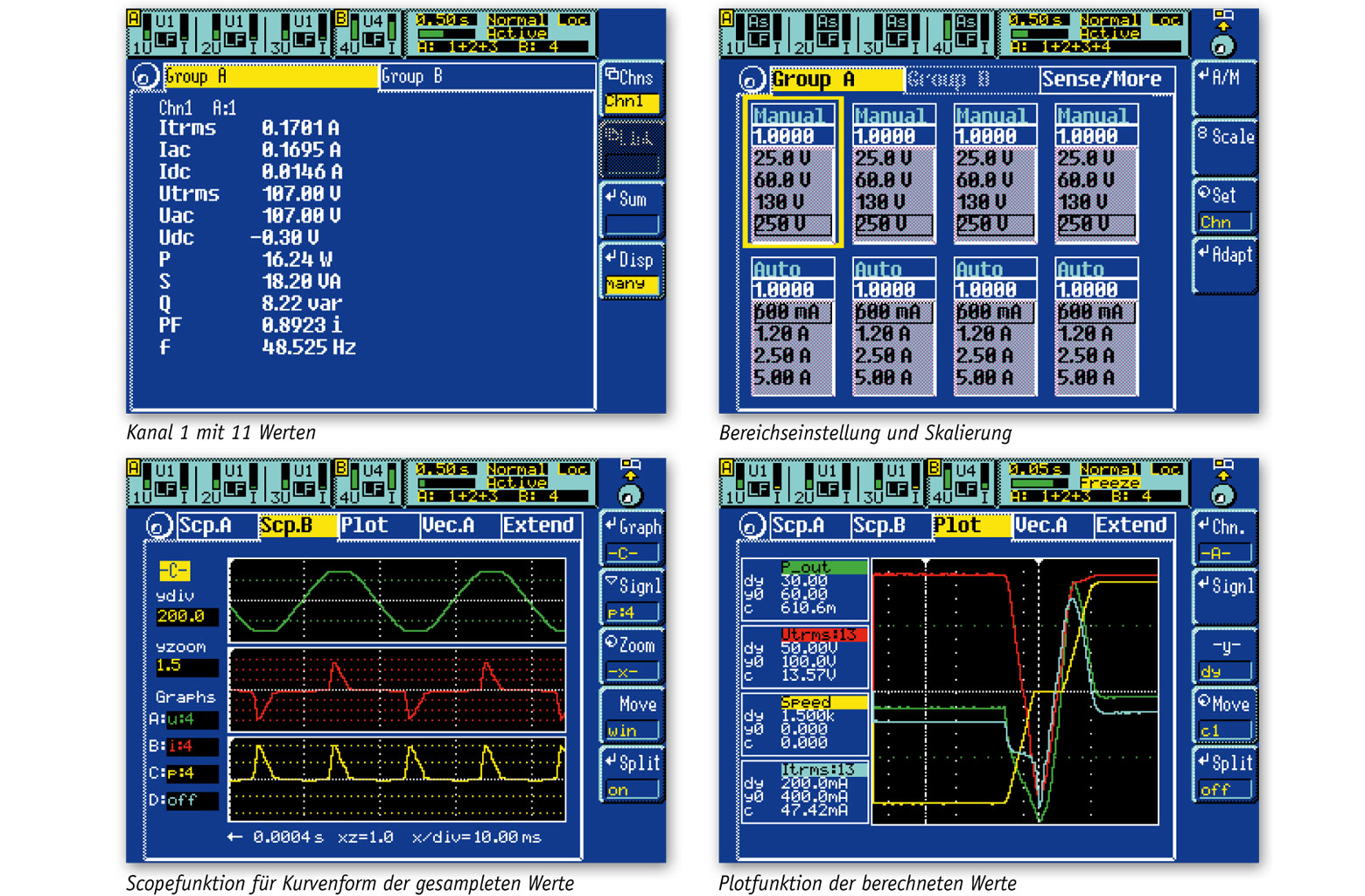

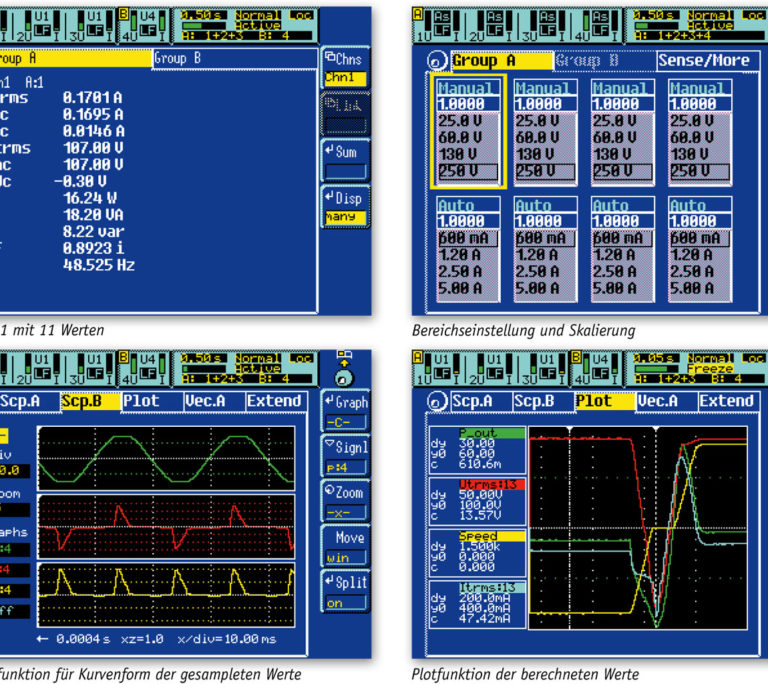

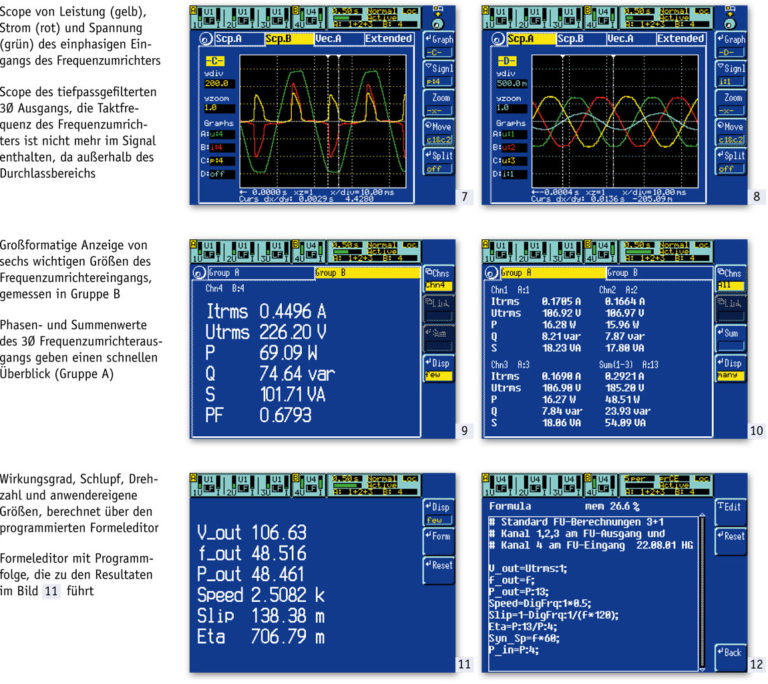

Transientenüberwachung und -speicherung, Oberschwingungsanalyse sowie zeitliche Darstellung der Signale auf dem Monitordisplay (Oszilloskop-Funktion) sind weitere Eigenschaften des Gerätes.
Besonders hervorzuheben ist die intuitiv erfaßbare, einfache und direkte Bedienung. Meist
genügt ein einziger Tastendruck für die Darstellung verschiedener Größen oder eines Menüs für eine neue Geräteeinstellung.

Technische Daten

Besonderheiten

Messungen an 3-phasigen Motoren und Antrieben, Stromversorgungen mit mehreren Ein- und Ausgängen. Messung von Wirkungsgrad und Schaltgruppen von Transformatoren. Einfache und genaue Leistungsmessung in Schaltschränken. Universelles Messgerät für Leistungselektronik und Netzanalyse

  • Vier unabhängige Strom- und Spannungskanäle
  • Isolierte Messeingänge mit äußerst geringer Erdkapazität garantieren eine hohe dynamische Gleichtaktunterdrückung und Störfestigkeit
  • Absolut lückenlose Messung
  • Oberschwingungen und Zwischenharmonische bis zur 99. Oberschwingung bzw. bis zu 99 Zwischenharmonische
  • Analoge und digitale Ein- und Ausgänge
  • Zusätzliche Eingänge für Stromsensoren

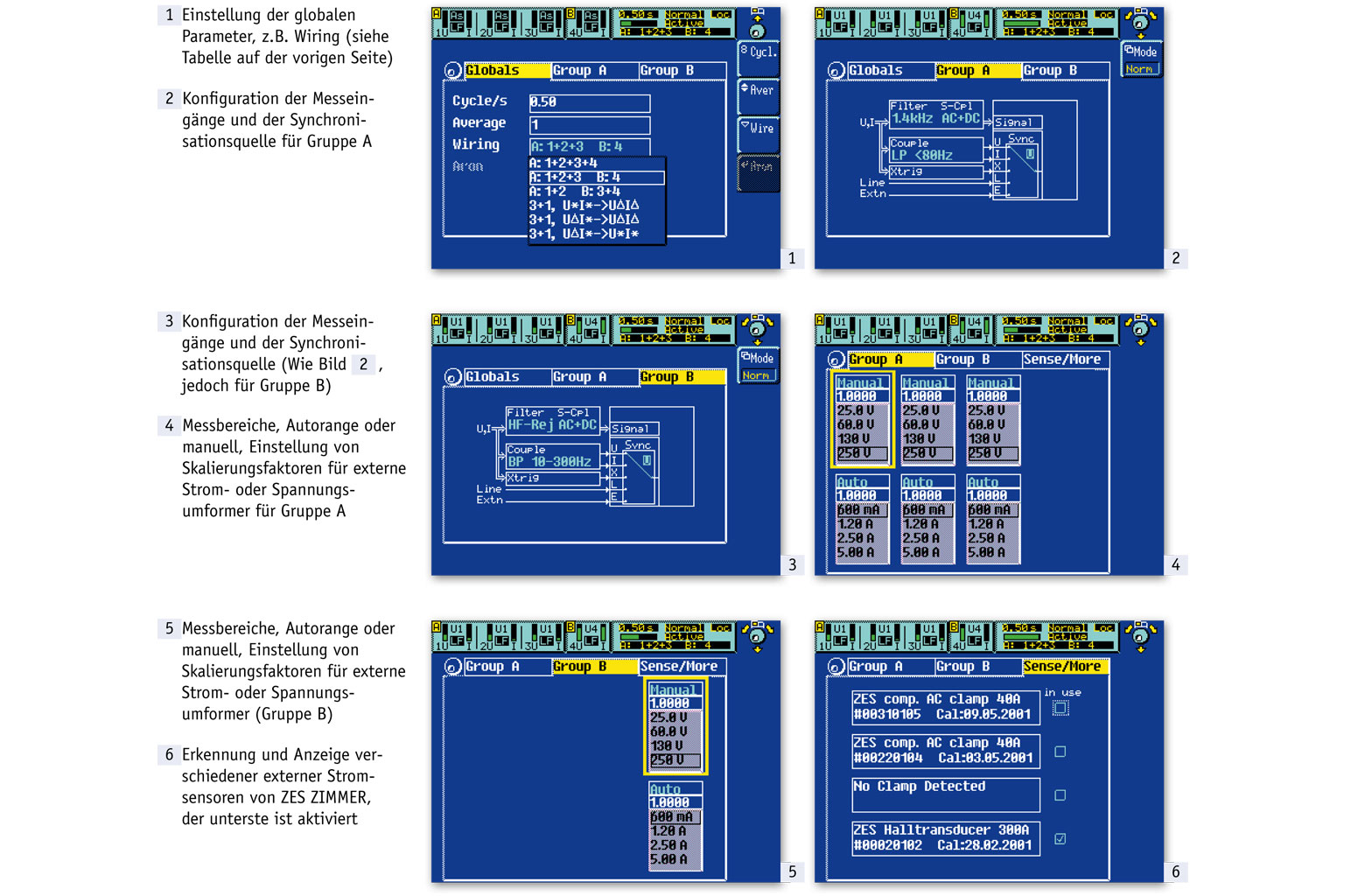

  • Selbstskalierende Stromsensoren, phasen- und amplitudenkompensiert
  • PC Schnittstellen, Speicherkartenmodul, Floppy Laufwerk

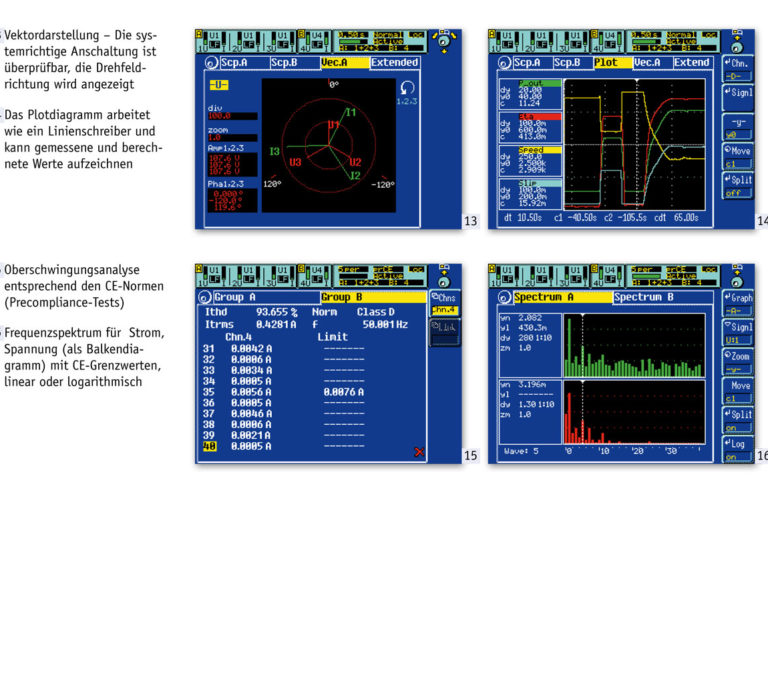

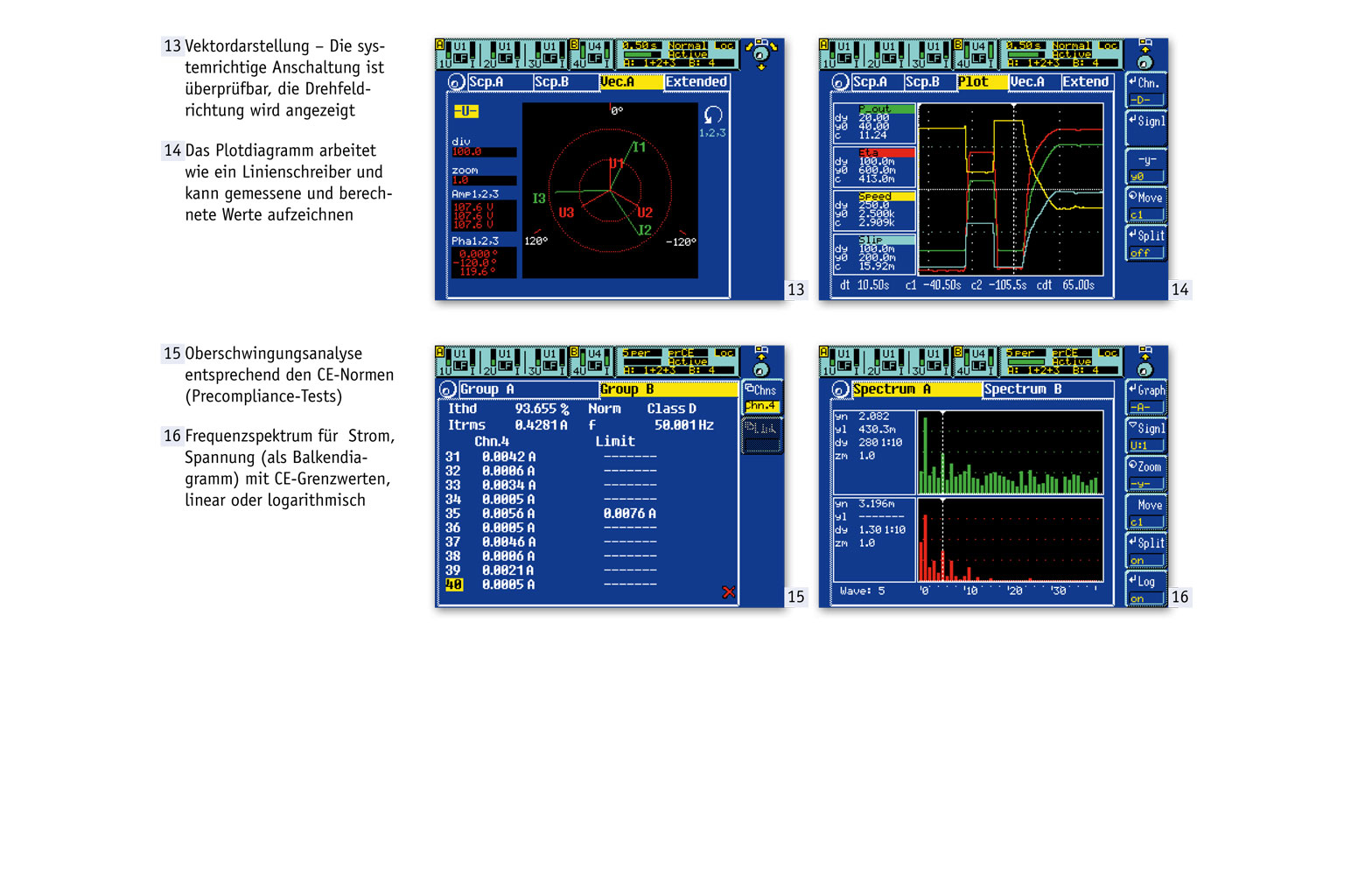

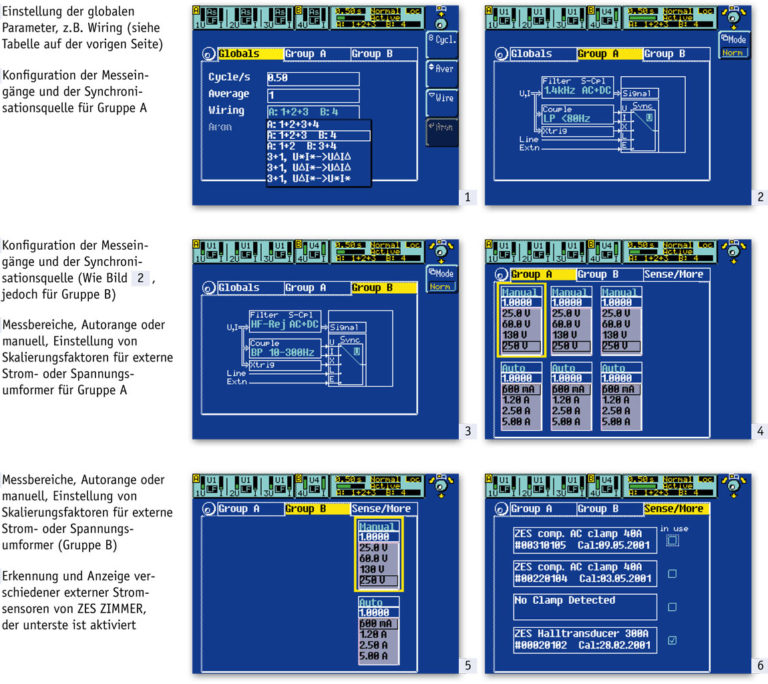

  • Graphisches Farbdisplay für 4 bis 8 Messwerte, Kurvenform, Plotfunktion, Balkendiagramm und Zeigerdiagramm (Fresneldiagramm)
  • Ergonomische Bedienoberfläche

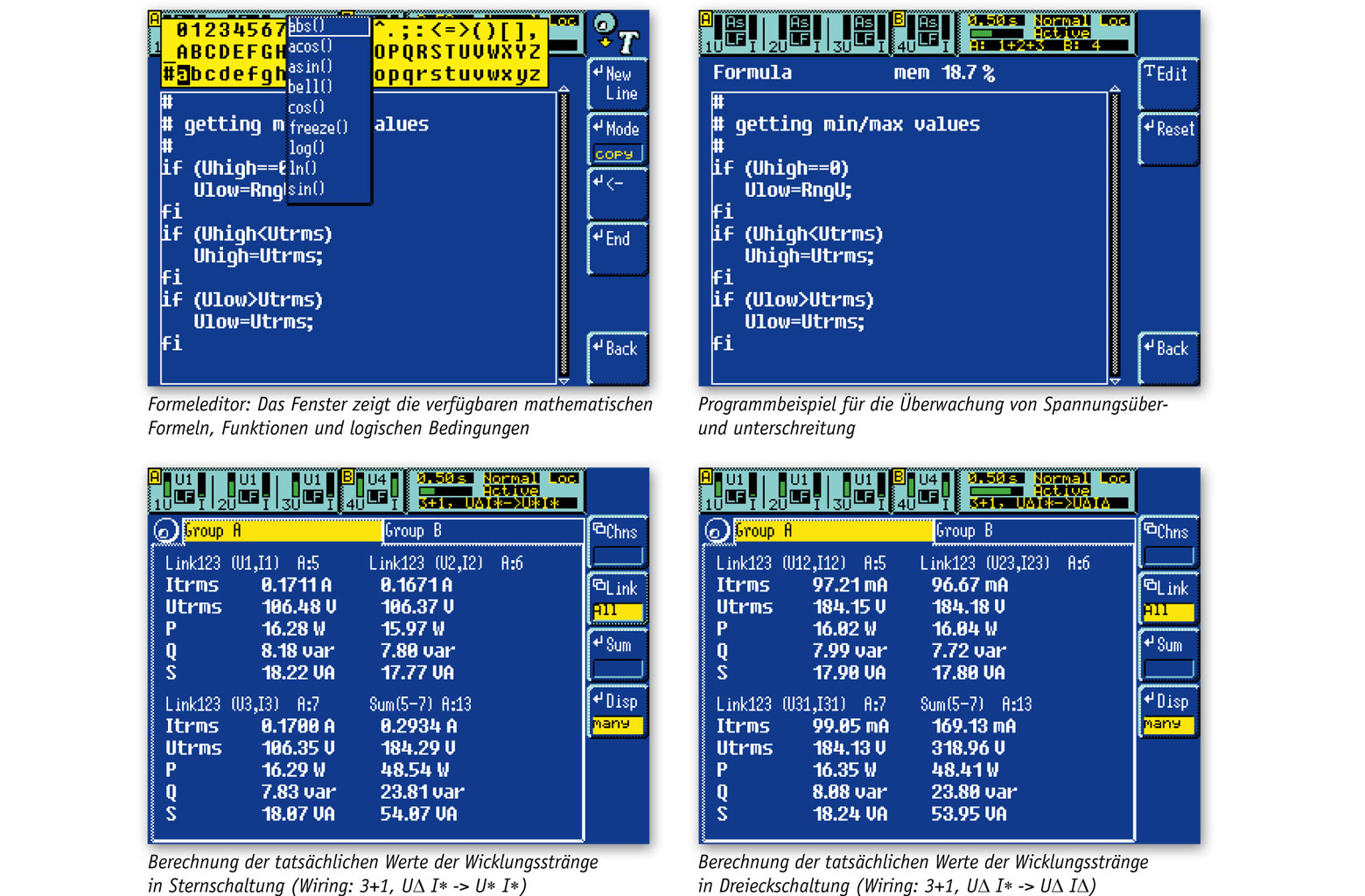

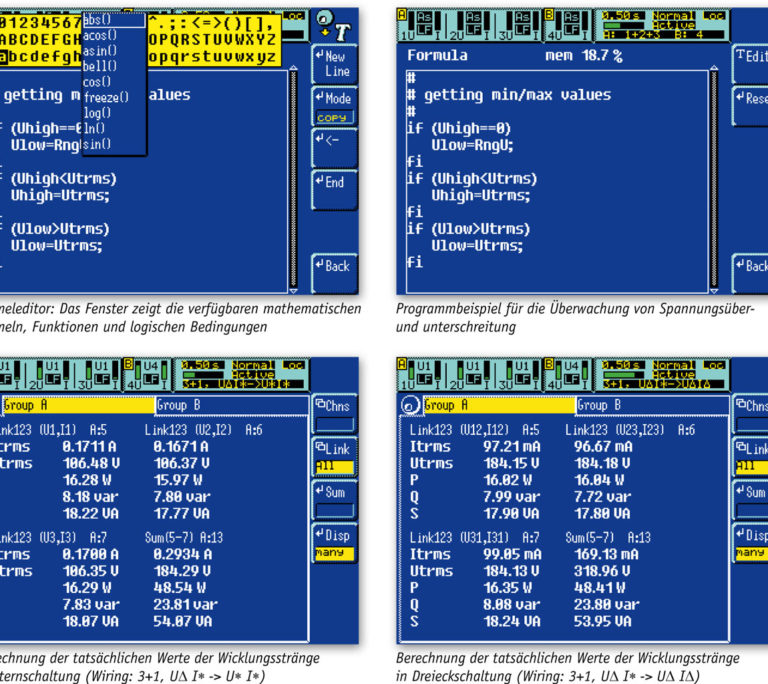

  • Formeleditor
  • LabVIEW Treiber

Umrechnung von Außenleiter- in Phasenspannungen und Bestimmung der Wirkleistung

Bei einem 3-Phasen-3-Leiter-System sindnur die Außenleiterspannungen U12, U23, U31 und die Leiterströme I1, I2, I3 für eine Messung zugänglich. Mit Hilfe der Stern-Dreieck-Umrechnung können die Außenleiterspannungen in die nicht zugänglichen Phasenspannungen umgerechnet und die zugeordneten Wirkleistungen bestimmt werden. In Analogie können die Leiterströme in die „verketteten“ Ströme umgerechnet werden. Aus den so berechneten Werten können alle weiteren Größen wie z.B. die Oberschwingungen abgeleitet werden. Verzerrungen und Asymmetrien von Netz oder Verbrauchern werden korrekt berücksichtigt. Die Benutzung eines externen künstlichen Sternpunktes wird hierdurch überflüssig, ein solcher kann jedoch bei Bedarf jederzeit angeschlossen werden, wenn die damit verbundenen Nachteile (z.B. erhöhte Verlustleistung) in Kauf genommen werden.

Optionen

  • IEEE488.2 Rechner-Schnittstelle
  • USB-Schnittstelle (USB Treiber Download)
  • Prozesssignal-Schnittstelle
  • Flickermeter nach EN61000-4-15
  • Transientenerfassung und -speicherung inkl. Speichererweiterung
  • Stern-/Dreieck Umrechnung (inkl. Speichererweiterung)
  • Speichererweiterung
  • Oberschwingungen bis zur 99.
  • Spezialabgleich für Verlustleistungsmessung an Trafos und sonstigen Reaktanzen
  • Modifikation der Spannungseingänge: zulässiger max. Effektivwert 1000V im größten Messbereich
  • MotorTorque-SOFT
  • WA-Analyse für LMG-CONTROL-B

Zubehör

  • Montagesatz f. Einbau LMG450 in 19″-Rack
  • Tragegriff / Aufstellbügel
  • Transportkoffer für LMG450 und Zubehör
  • Kopplungskabel zur Anschaltung eines zweiten LMG450/LMG500 (für Leistungsmesskanäle 5-8)
  • Adapter für Inkremental-Drehgeber auf LMG450 Messkanal (HD15-Sensor Eingang)
  • RS232 – Ethernet – Umsetzer, 10/100Mbit
  • Mittelpunktnachbildung für 3p-3w-Systeme
  • Kabel zur Prozesssignalkopplung (analog und digital)
  • Adapter von 25pol. SUB-D Stecker auf Schraubfederanschlussklemmen für Leiterquerschnitte bis 1,5qmm
  • Adapter von 25pol. SUB-D Stecker auf Zugfederanschlussklemmen für Leiterquerschnitte bis 1,5qmm
  • Adapter BNC auf HD15
  • Adapter Sicherheitslaborstecker auf HD15

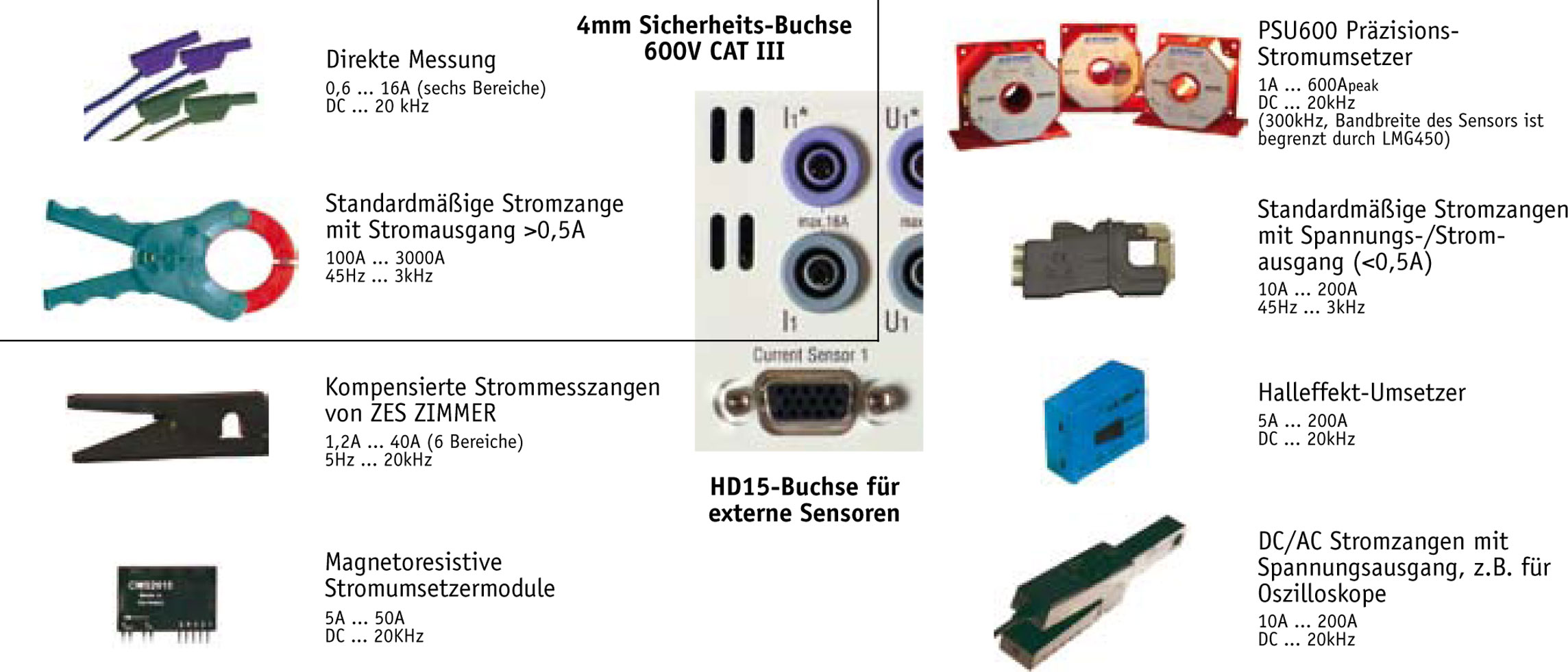

Varianten der Messstromzuführung
