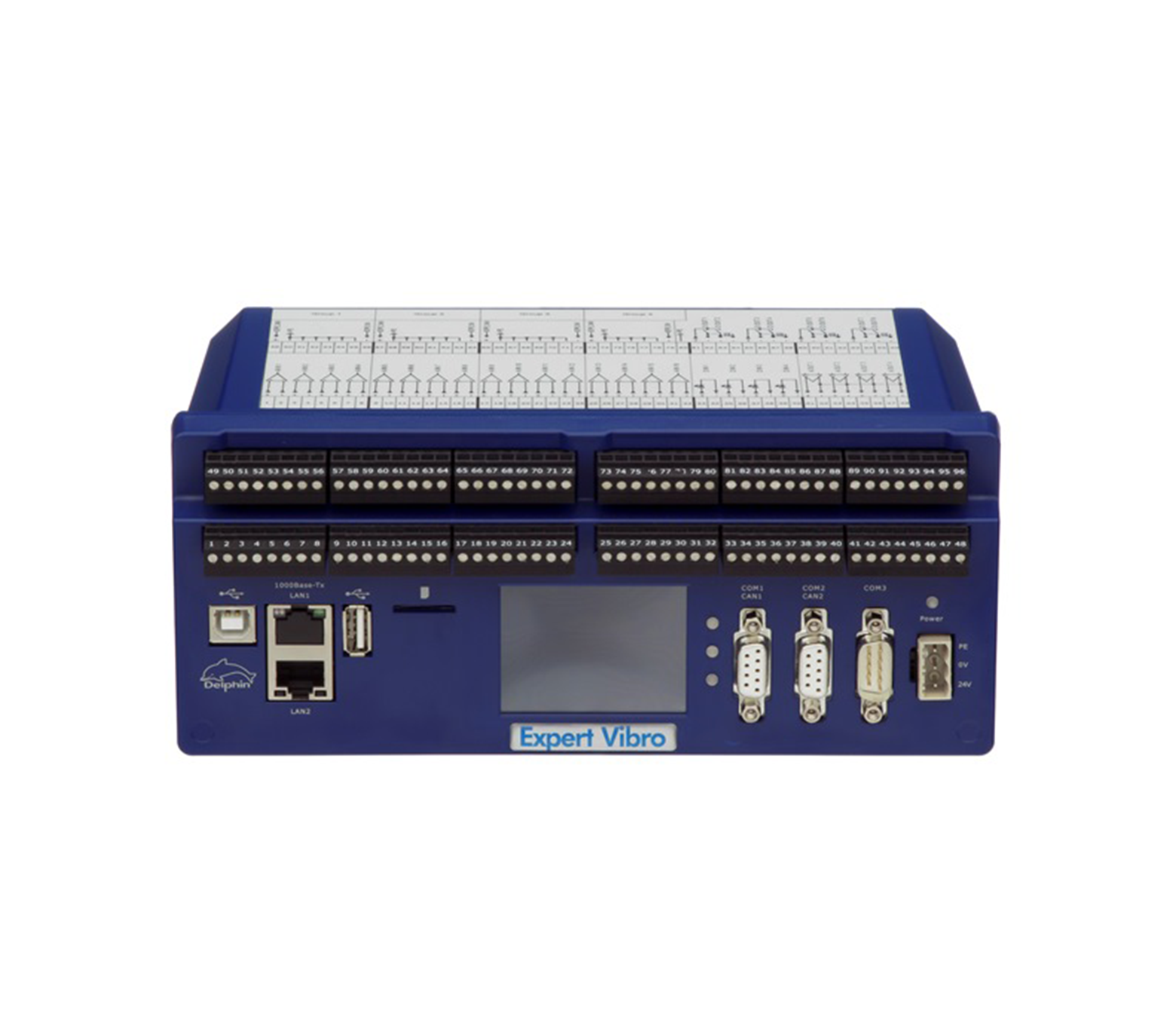

Expert Vibro Schwingungsmessgerät, K0514-H1424

Mit Expert Vibro steht Ihnen ein Messgerät zur Erfassung von transienten Signalen und Schwingungen zur Verfügung. Modernste Prozessortechnologie auf Basis leistungsfähiger FPGA-Prozessoren ermöglicht auf kleinstem Raum 4, 8, 12 oder 16 synchrone Messkanäle mit hohen Abtastraten. 24 Bit-A/D-Wandler garantieren äußerste Genauigkeit.

Mit Expert Vibro ist es Delphin gelungen, komplexe Funktionen und die Anforderungen an eine hohe Flexibilität anwenderfreundlich zusammen zu fassen. Es eröffnen sich neue Anwendungsfelder bei denen der Einsatz von Schwingungsmesstechnik bisher nicht wirtschaftlich möglich war. Zum Einsatz kommt geräteintern ein Dual Core Prozessor mit zusätzlicher FPGA-Logik, der über genügend Leistungsreserven verfügt.

Besonderheiten

Universelle Ein- und Ausgänge und sichere Überwachung

Das Expert Vibro-Gerät verfügt über 4, 8, 12 bzw. 16 synchrone Analog-Eingänge mit Abtastraten bis zu 50kHz pro Kanal. Zum Einsatz kommen 24-Bit-A/D-Wandler, die äußerste Messgenauigkeit garantieren. Alle Kanäle sind gegeneinander galvanisch getrennt. Querbeeinflussungen zwischen den Kanälen können gar nicht erst entstehen. Integrierte Komparatoren und Digital-Eingänge erlauben eine flexible Triggerung. Messwerte werden „on the fly“ überwacht und bei Grenzwertverletzungen können bis zu acht Digital-Ausgänge in msec geschaltet werden.



Mit Hilfe der Softwarekanäle können Grenzwertverletzungen systematisch zu Sammelalarmen zusammengefasst werden. Alarme können alternativ zu der Ausgabe auf Digital-Ausgängen, auch über Feldbusschnittstellen abgesetzt werden. Auf zwei Analog-Ausgängen können Kennwerte oder Rohzeitsignale von Analog-Eingängen ausgegeben werden.

Modulare Analysefunktionen

Die vielseitigen Softwarekanäle qualifizieren Expert Vibro für tiefergehende Analysen und Überwachungsaufgaben. Alle relevanten Kennwerte werden aus Zeitsignalen und Spektren ermittelt. Spektren werden online berechnet (FFT) und zusammen mit Zeitsignalen und Kennwerten gespeichert. Anwender können modular eigene Analysefunktionen kanalselektiv zusammenstellen. Zu den Funktionen gehören Hoch-, Tief- und Bandpassfilter, Integratoren, FFT-Algorithmen und vieles mehr.



Typisch ist die Überwachung von harmonischen Schwingungen. Die Phasenmessung liefert dazu die passenden Kennwerte. Auch ungerade Harmonische, wie zum Beispiel die Schaufelpassierfrequenz, können berechnet werden. Zur Überwachung von Frequenzbändern können drehzahladaptive schmalbandige Kennwerte, wie Hauptfrequenz, RMS eines Bandes oder maximale Amplitude im Band ausgewertet und überwacht werden.

Flexibilität durch Softwarekanäle

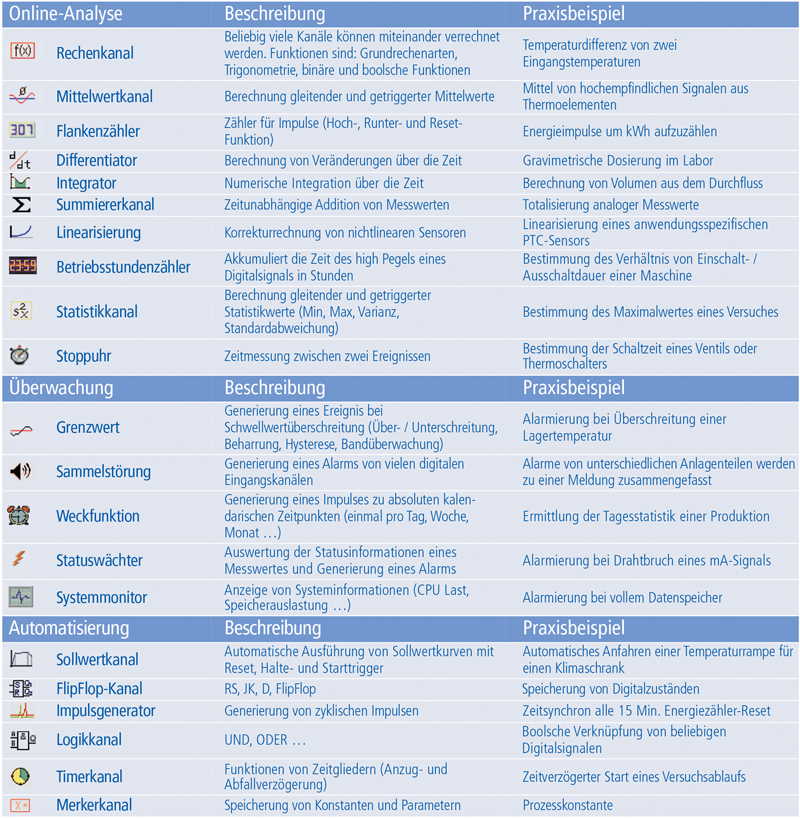

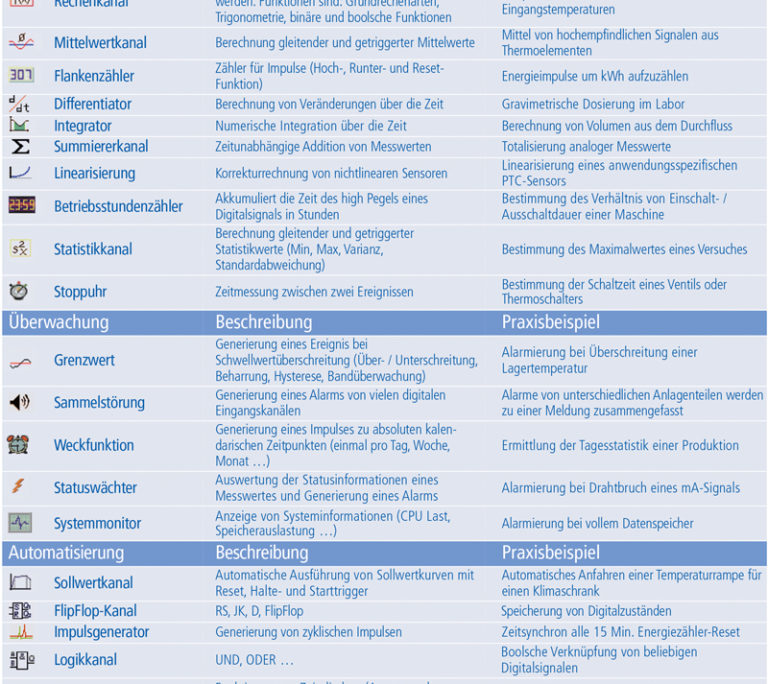

Die Expert Vibro-Geräte verfügen über erweiterte Funktionen zur Signalverarbeitung. Diese werden unter dem Begriff „Softwarekanäle“ zusammengefasst. Die Softwarekanäle ermöglichen Funktionen wie Grenzwertüberwachung, Integration oder Onlineberechnung und werden sehr einfach konfiguriert. Anwender, die keine Experten in der Programmierung sind, können problemlos eigene Überwachungsaufgaben oder Bilanzierungen selbständig implementieren.



Das Baukastenprinzip ist bewährt und sehr beliebt. Softwarekanäle werden per Mausklick angelegt, konfiguriert und später geräteintern, autark abgearbeitet. Dabei hat ein Softwarekanal jeweils einen oder mehrere Eingänge und einen Ausgang. Softwarekanäle können einfach miteinander verknüpft werden. Somit stellen auch komplexere Funktionen kein Problem dar. Alle Funktionen werden autonom durch den leistungsfähigen Prozessor durchgeführt und garantieren dadurch einen sicheren Betrieb des Expert Vibro-Gerätes.

Fernüberwachung und autarker Betrieb

Für den autarken Betrieb sind in dem Expert Vibro-Gerät große Datenlogger-Speicher bis 14 GB eingebaut. Der Speicher kann sowohl Rohsignale als auch Spektren und Kennwerte speichern. Ausgelesen wird der Speicher über USB, LAN oder mit einem USB Stick direkt am Gerät. Ein Passwortschutz stellt sicher, dass nur authentifizierte Zugriffe erlaubt werden.



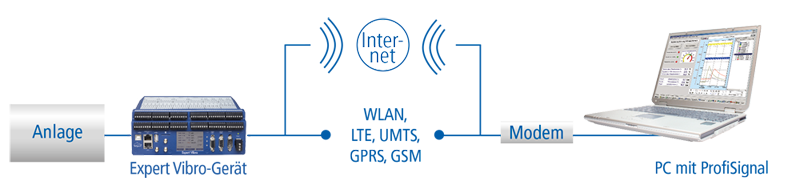

Eine drahtlose Anbindung in Netzwerke, sowohl in lokale WLANs oder über UMTS- oder LTE ist mit Expert Vibro direkt möglich. Im Gerät werden dazu Wireless Module oder Modem eingebaut. Ein Slot für eine SIM Karte ist auf der Gerätefront vorhanden. Der Anschluss von Antennen erfolgt an den SMA-Buchsen am Gerät. Das Touchdisplay von Expert Vibro zeigt wichtige Konfigurationsdaten oder Messwerte übersichtlich an.

Anwendungen

  • Wellenschwingungsüberwachung und -analyse
  • Maschinen- und Gehäuseschwingungen
  • Brennraumschwingungsüberwachung
  • Getriebeschwingungsanalyse
  • Wälzlagerüberwachung und Lagerschadensdiagnose
  • Mobile Schwingungsmessung
  • Airgap

Schnittstellen

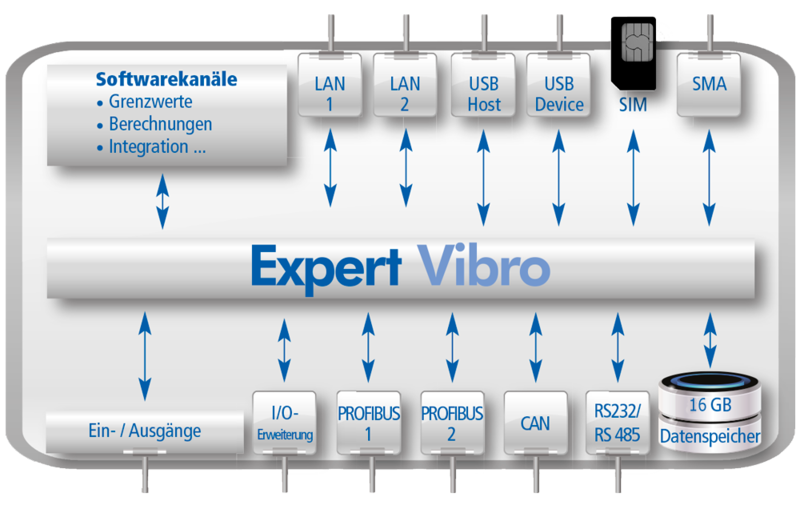

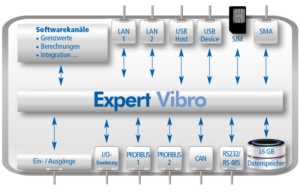

Schnittstellen zu Feldbussystemen und zum PC

Expert Vibro wird über LAN in das Netzwerk oder per USB mit dem PC verbunden. Das Gerät bietet zur Ankopplung an Feldbusse zwei PROFIBUS DP Slave-Schnittstellen, eine Modbus TCP und eine Modbus RTU, sowie eine frei konfigurierbare CAN Schnittstelle.



Die Schnittstellen können alternativ auch zur Ankopplung von beliebigen Messgeräten und Sensoren über RS232/485 verwendet werden. Mittels GSD-Datei wird Expert Vibro in den PROFIBUS integriert. Wahlweise kann die Betriebsart auf redundanten PROFIBUS lt. PNO 2.212 V1.2 umgeschaltet werden. Die LAN- und RS485-Schnittstelle kann Daten über das Protokoll Modbus TCP/RTU übertragen.



Expert Vibro unterstützt den Betrieb als Modbus-Master oder Slave. Die LAN-Schnittstelle überträgt alle Messwerte, einschließlich der Softwarekanäle online und mit hoher Geschwindigkeit ins Intranet oder Internet. Von jedem Netzwerk-PC kann über diese Schnittstelle auf das Gerät zugegriffen werden. Um Schwingungsmessungen mit höheren Kanalzahlen zu realisieren, können mehrere Expert Vibro-Geräte synchronisiert werden.

PC-Software

Expert Vibro ist durchgängig an die Software ProfiSignal angebunden und wird zusammen mit der Option „Vibro“ angeboten. ProfiSignal ist die Komplettsoftware für Anwendungen aus dem Bereich der Messwerterfassung und -analyse, Visualisierung und Automatisierung.

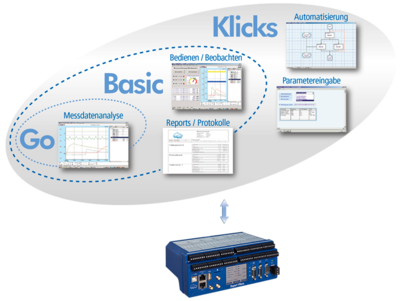

Die Software ist sehr benutzerfreundlich und kombiniert einen professionellen Funktionsumfang mit erstklassiger Bedienbarkeit. ProfiSignal ist modular, skalierbar und in den drei Versionen Go, Basic und Klicks verfügbar.

  • ProfiSignal Go: Software für die Messdatenerfassung
  • ProfiSignal Basic: Software für die Prozessvisualisierung und Überwachung
  • ProfiSignal Klicks: Software für die Automatisierung von Prozess- und Messabläufen

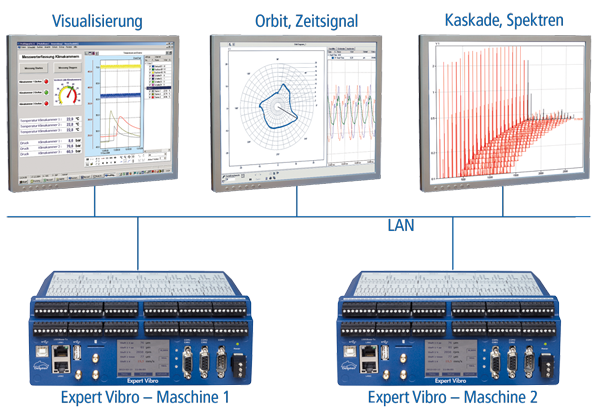

Die ProfiSignal Option „Vibro“ ergänzt ProfiSignal um die Diagramme

  • Spektrum (FFT)
  • Spektrogramm
  • Kaskaden-Diagramm
  • Hüllkurvenspektrum
  • Ordnungsanalyse
  • Bode-Diagramm
  • Zeitsignal (y(t), y(x))
  • Orbit-Diagramm
  • Polar-Diagramm

und ermöglicht die Darstellung der mit dem Expert Vibro gemessenen und berechneten Schwingungswerte. Das Orbit- und Trend-Diagramm ermöglicht die graphische Darstellung der kinetischen Wellenbahn inkl. der maximalen Auslenkung Smax und der Winkellage / -phase.

Die Konfiguration von Expert Vibro erfolgt mit der Software „DataService / Konfigurator“. Das Konfigurationskonzept beruht auf dem bewährten und intuitiven System aus dem Hause Delphin. Neben der Online-Konfiguration ist auch eine Offline-Konfiguration möglich. Gerätekonfigurationen werden unverlierbar in den Expert Vibro-Geräten gespeichert.

Technische Daten

Analog-Eingänge 4, 8, 12 oder 16 synchrone Abtastung
Abtastrate, einstellbar pro Kanal 20 Hz .. 50 kHz
Nutzsignal-Bandbreite DC .. 20 kHz
Spannungsmessbereich ± 25 V
Strommessbereiche 0 .. 20 mA / 4 .. 20 mA / frei
