Drucksensor DN 752, G0714-A5301
Der leistungsfähige Drucksensor DN 752 überwacht Drücke in Leitungen und Behältern. Die hohe Genauigkeit der verwendeten keramischen Messzelle gewährleistet auch den Einsatz in der Füllstandmessung. In Behältern von 5 m Höhe wird die Füllstandshöhe noch mit einer Genauigkeit von 1cm erfasst. Für solche Anwendungen haben sich Geräte mit 1000 mbar Messbereich sehr bewährt.

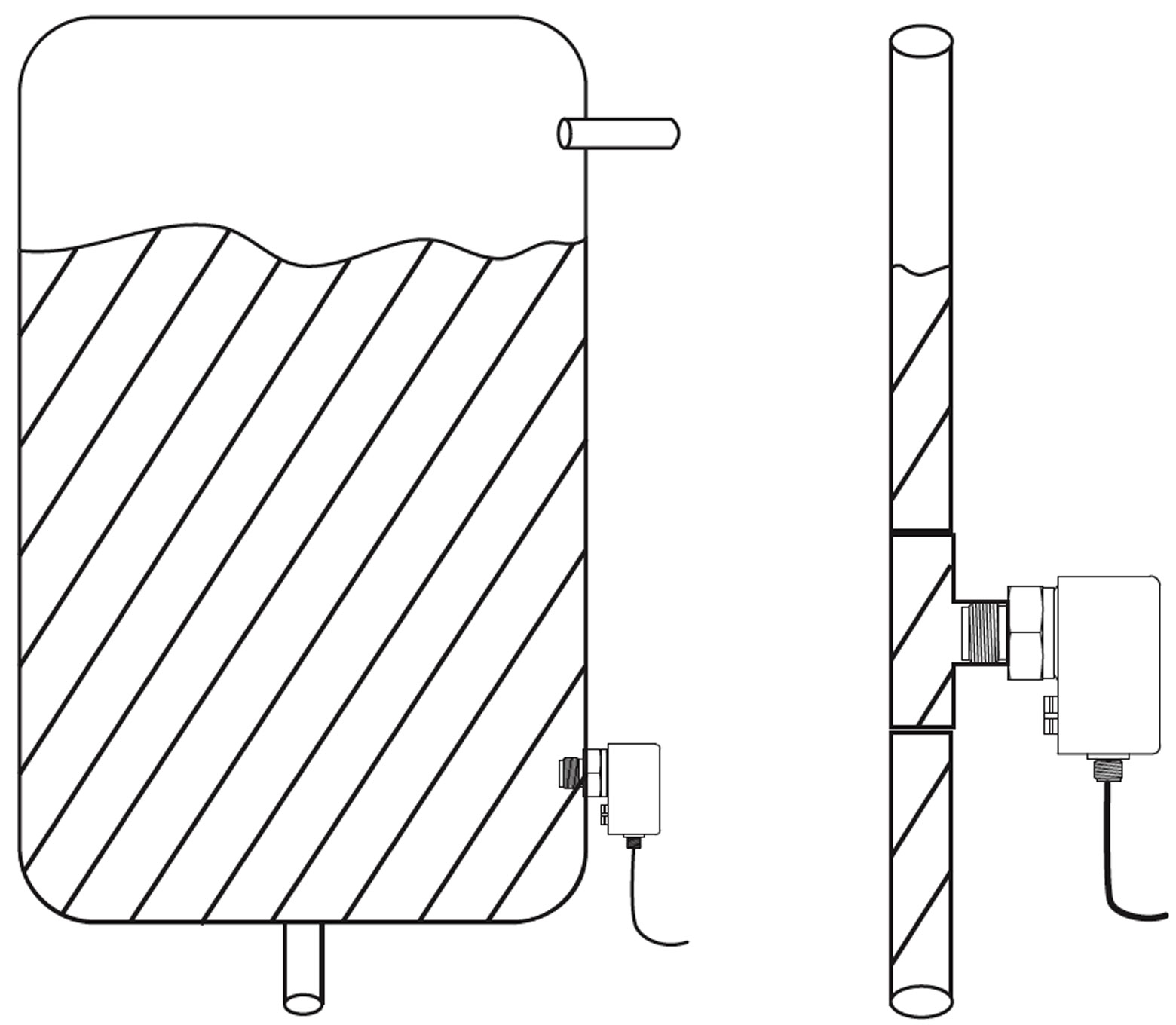

Der Drucksensor wird in die Wandung des Druckbehälters oder der Rohrleitung eingeschraubt. Das Medium liegt direkt an der Keramik-Messzelle des Sensors an. Durch den Mediumdruck wird die Messmembran nur minimal ausgelenkt. Die Membran liegt am Keramikträger an und übersteht daher auch große Druckstöße und ist extrem überlastfest. Nach der Druckentlastung kehrt die Membran hysteresefrei in ihre Nulllage zurück.
Der Sensor DN752 verfügt über eine dreistellige Digitalanzeige und erlaubt eine schnelle und einfache Programmierung für zwei Schaltpunkte beziehungsweise einen Analogausgang.

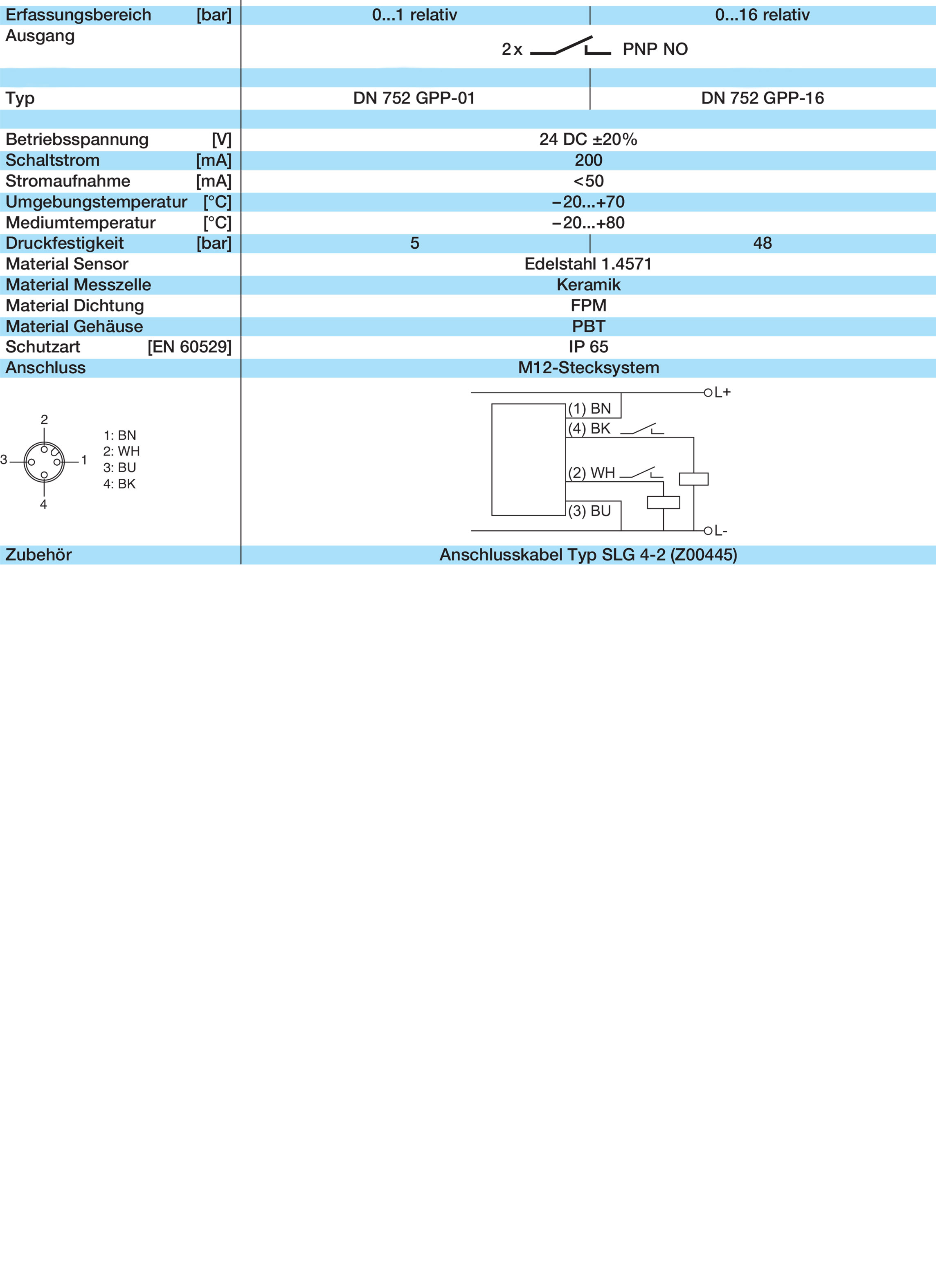

Technische Daten
| Erfassungsbereich [bar] | 0...1 relativ 0...16 relativ |
| Anschluss | 2x PNP / NO |
| Best.-Nr. : | P72014 P72015 |
| Typ : | DN 752 GPP-01 DN 752 GPP-16 |
| Betriebsspannung [V] | 24 DC ±20% |
| Schaltstrom [mA] | 200 |
| Stromaufnahme [mA] | <50 |
| Umgebungstemperatur [°C] | 20...+70 |
| Mediumtemperatur [°C] | 20...+80 |
| Druckfestigkeit [bar] | 5 |
| Material Sensor | Edelstahl 1.4571 |
| Material Messzelle | Keramik |
| Material Dichtung | FPM |
| Material Gehäuse | PBT |
| Schutzart [EN 60529] | IP 65 |
| Anschluss | M12-Stecksystem |
Besonderheiten
- Überwachungsgerät für Gase und Flüssigkeiten
- Schnell einstellbar
- Zwei unabhängige Schaltpunkte oder Analogausgang
- 7-Segment-Display
- Gehäuse drehbar
Anwendungsbeispiele
Dieses leistungsfähige Gerät überwacht Drücke in Leitungen und Behältern. Die hohe Genauigkeit der verwendeten keramischen Messzelle gewährleistet auch den Einsatz in der Füllstandmessung. In Behältern von 5 m Höhe wird die Füllstandshöhe noch mit einer Genauigkeit von 1cm erfasst. Für solche Anwendungen haben sich Geräte mit 1000 mbar Messbereich sehr bewährt. Bei Wasser ist dann 10 mbar Druck gerade 10 cm Wasserhöhe. Der ermittelte Druckwert wird dann digital angezeigt. Schaum wird nicht erfasst. Schwebstoffe innerhalb der Behälter beeinflussen das Messergebnis nicht, sofern diese Schwebstoffe die Druckverteilung im Bereich der Sensormembran nicht stören.
Der Drucksensor umfasst als Kompaktgerät die gesamte Mess- und Auswerteelektronik und ist für 24 V Gleichspannung vorgesehen. Neben zahlreichen programmierbaren Zusatzfunktionen hat er 2 PNP-Schaltausgänge und einen 4…20 mA Stromausgang.
Eine Version mit Schnellprogrammierung für zwei Schaltausgänge, z.B. für die Minimum- und Maximum-Überwachung in Behältern, steht ebenso zur Verfügung, wie ein Gerät mit Analogausgang.
