ATEX – Näherungsschalter, H0609-F3300
Betriebsbereiche und Anlagen, in denen explosionsgefährdete Stoffe verarbeitet werden, sind besonders hohen Risiken ausgesetzt und werden daher durch geeignete Maßnahmen geschützt. Der Ex-Beauftragte des Betriebes legt die Produktionsmittel so fest, dass die Gefahr einer Explosion minimiert wird, auch wenn Fehler in den Produktionsmitteln auftreten. Die eingesetzten Geräte müssen dabei durch eine unabhängige Stelle nach der Ex-Richtlinie ATEX, 94/9 zertifiziert werden und erhalten ein Prüf-Zertifikat, die ATEX-Baumusterprüfbescheinigung.
Technische Daten
| Umgebungstemperatur (°C) | -25...+60 (Zone 0) -25---+75 (Zone 1 / 2 / 20 / 22) Ex-Sensoren für höhere Umgebungstemperaturen auf Anfrage |
| Ex-Zeichen | II 1D Ex ma IIIC T100°C Da IP 67 / II 1G Ex ia IIC T6 Ga |
| Zulassung | TÜV 03 ATEX 2036 |
| Umgebungstemperaturen für T-Klassen (°C) | T6 : 75 T5 : 90 |
| Höchstwerte | Ci = 22,0 nF Li = 3,0 mH |
| Nur zum Anschluss an einen bescheinigten eigensicheren Stromkreis mit den Höchstwerten: | li = 15,9 mA Ui = 12,6 V Pi = 50,0 mW |
| Gehäusewerkstoff | Ms-Ni / PA |
| Schutzart [EN 60529] | IP 67 |
| Anschluss | M12-Stecksystem |
Varianten

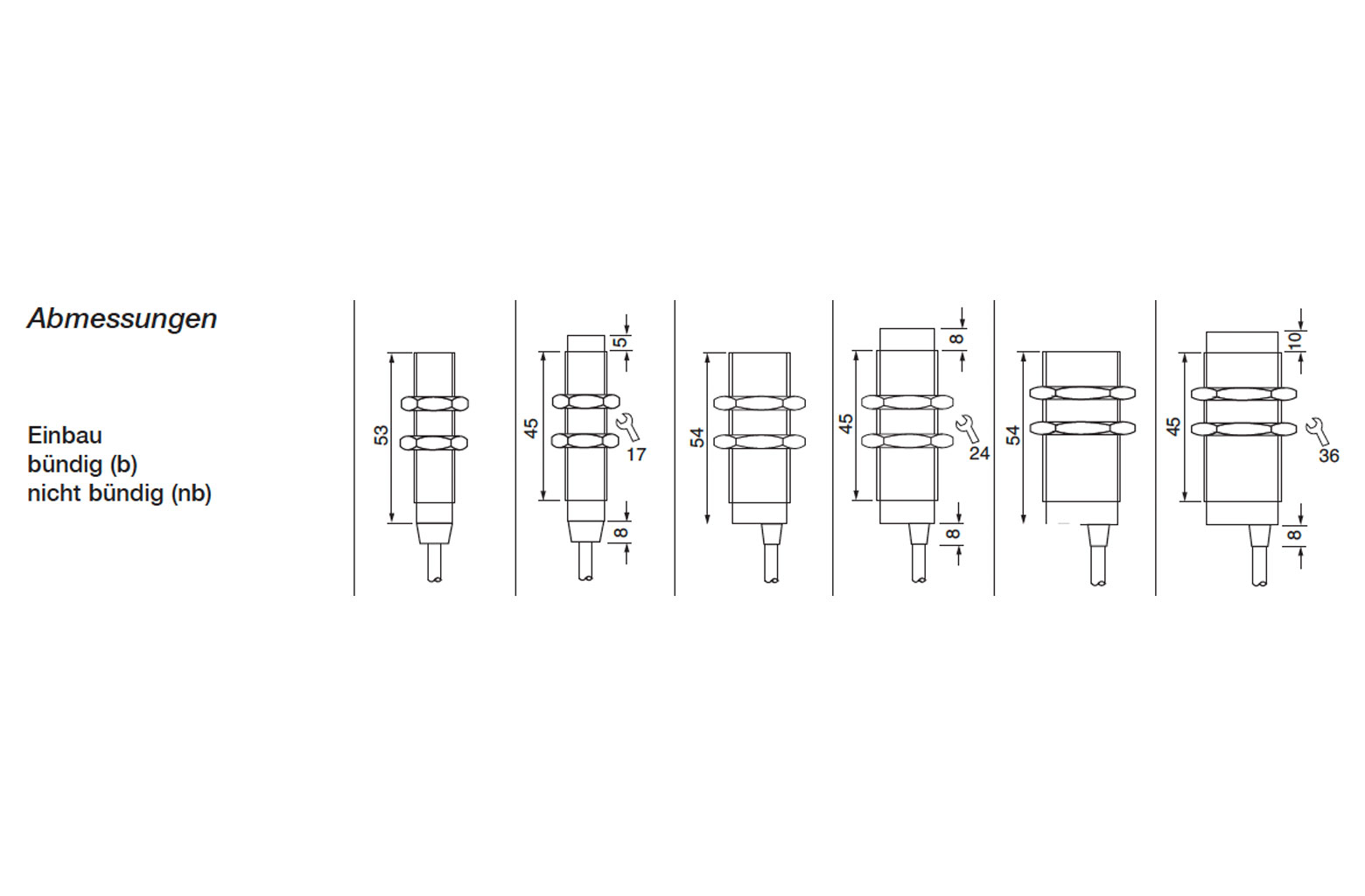

| Ausführung | M12x1 | M18x1 | M30x1,5 | |||
| Nennschaltabstand (mm) | 2 b | 4 nb | 5 b | 8 nb | 10 b | 15 nb |
| Typ | IGEXU 02 | IGEXU 04 | IGEXU 05 | IGEXU 08 | IGEXU 10 | IGEXU 15 |
